引言

输送线卡料、顶升起落超时、转盘定位不准、通讯频繁中断……智能仓储物流中心的电控故障每天都在上演，轻则影响效率，重则导致整线停产。然而，大多数故障并非偶然——超时参数设置不合理、传感器状态不佳、保养缺失才是真正的“病根”。

宽海智能专注制造业智能仓储物流领域，核心团队深耕行业9年以上，累计完成近400个项目，每年交付60-80个新项目。公司具备维修保养、升级改造、烂尾盘活、新增需求全方位能力，精通西门子、三菱、欧姆龙、罗克韦尔、汇川等主流品牌PLC，自研WMS/WCS系统经过近400个项目迭代完善，累计为59家仓储物流集成商提供软件和电控技术分包服务，覆盖全国26个城市、37个行业。

本文基于实战经验，系统梳理输送线、顶升移载、转盘、快速门、翻转机、扫码称重等12大输送线电控故障的典型现象、可能原因、排查思路与保养提示，助你快速定位问题，建立预防性维护体系。

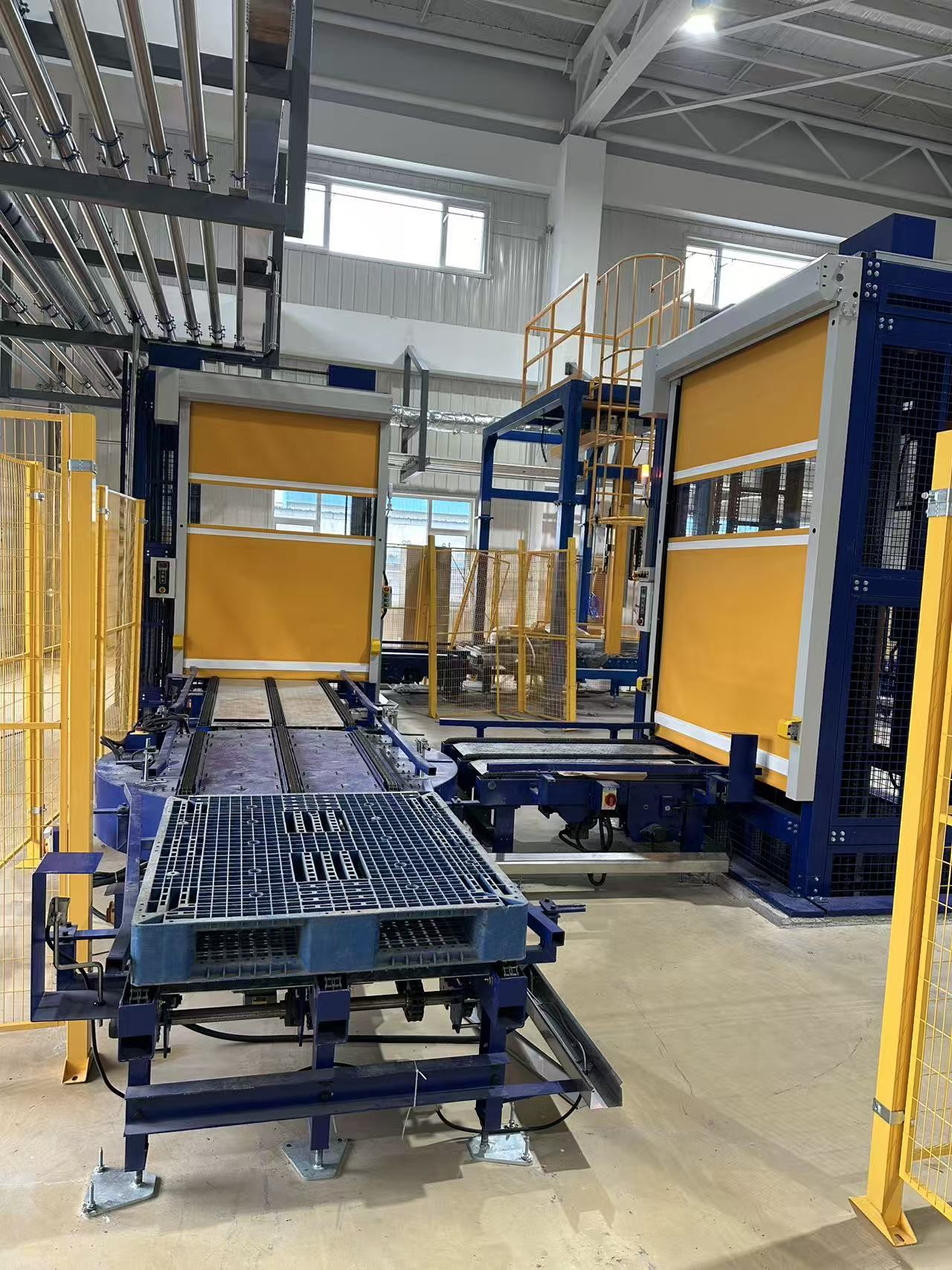

山东某食品饮料-饮料行业项目现场照片

---

故障一：输送机入料超时报警

1.1 典型现象

• 上游设备已放料，但输送机入料口光电在规定时间内未检测到物料。
• 系统报“入料超时”，输送线停止或报警。
• 偶发性出现，有时物料只是慢了一点。

1.2 可能原因

• 上游设备未正常放料：上位机或PLC未给出放料信号，或放料机构卡滞。
• 入料光电故障：光电脏污、损坏、灵敏度低，或安装位置偏移。
• 物料输送受阻：皮带打滑、滚筒不转、轨道有异物阻挡物料前进。
• 超时时间设置过短：设定的入料检测时间小于实际输送需要的时间。

1.3 排查思路

• 确认上游设备动作：观察上游放料机构是否正常动作，HMI上观察步序号是否正确、输出是否正在执行，有无变频或接触器故障。
• 检查入料光电：清洁镜头，手动遮挡测试PLC输入点是否变化。调整灵敏度或更换光电。
• 查看超时参数：在PLC或HMI中查看入料超时设定值，适当延长。

1.4 保养提示

• 每日检查入料光电镜片清洁度，每周测试一次遮挡响应。
• 定期检查上游设备气缸或电机动作是否到位。
• 根据物料输送实际速度，合理设置超时阈值。

宽海智能经验：宽海智能累计完成近400个智能仓储物流项目，在电控维修保养方面建立了完整的维护知识库。我们精通西门子、三菱、欧姆龙、罗克韦尔、汇川等主流品牌PLC，能够快速定位入料超时等常见故障，帮助客户建立预防性维护体系，把原厂没有的保养点全部文档化。

---

故障二：输送机出料超时报警

2.1 典型现象

• 物料已到达出料口，但未在规定时间内离开出料光电检测区域。
• 系统报“出料超时”，输送线停止，防止物料堆积。
• 物料可能卡在出口处，或下游设备未及时取料。

2.2 可能原因

• 下游设备未取料：下游输送机或升降机故障，无法接收物料。
• 出料光电故障：光电误检或漏检，下游已取走但系统仍认为有料。
• 物料卡滞：出口处档板未打开、轨道变形导致物料无法通过。
• 超时时间过短：设定的出料检测时间小于下游取料实际所需时间。

2.3 排查思路

• 观察下游设备状态：确认下游输送机是否运行、入口光电是否正常、是否有堵塞。
• 检查HMI设备信息：检查步序号是否在出料状态、下游设备是否给出允许、是否有变频器或解除器报警。
• 检查出料光电：遮挡测试，确认信号正常。清洁镜头，检查安装支架有无松动。
• 检查出口机械：查看挡板气缸或电机是否动作到位，轨道有无凸起或异物。
• 调整超时参数：适当延长出料超时设定值。

2.4 保养提示

• 每班检查出料口有无堆积物料，及时清理。
• 定期检查传感器支架及信号。
• 定期检查机械上是否有异常。

宽海智能经验：宽海智能核心团队深耕智能仓储物流行业9年以上，对于出料超时这类与上下游联动的故障，我们拥有成熟的排查方法论。我们已帮助数十家客户建立从设备层到调度层的全链路监控体系，异常发生时前端会明确展示异常原因，现场操作人员可直接根据提示采取措施，无需等待工程师介入。

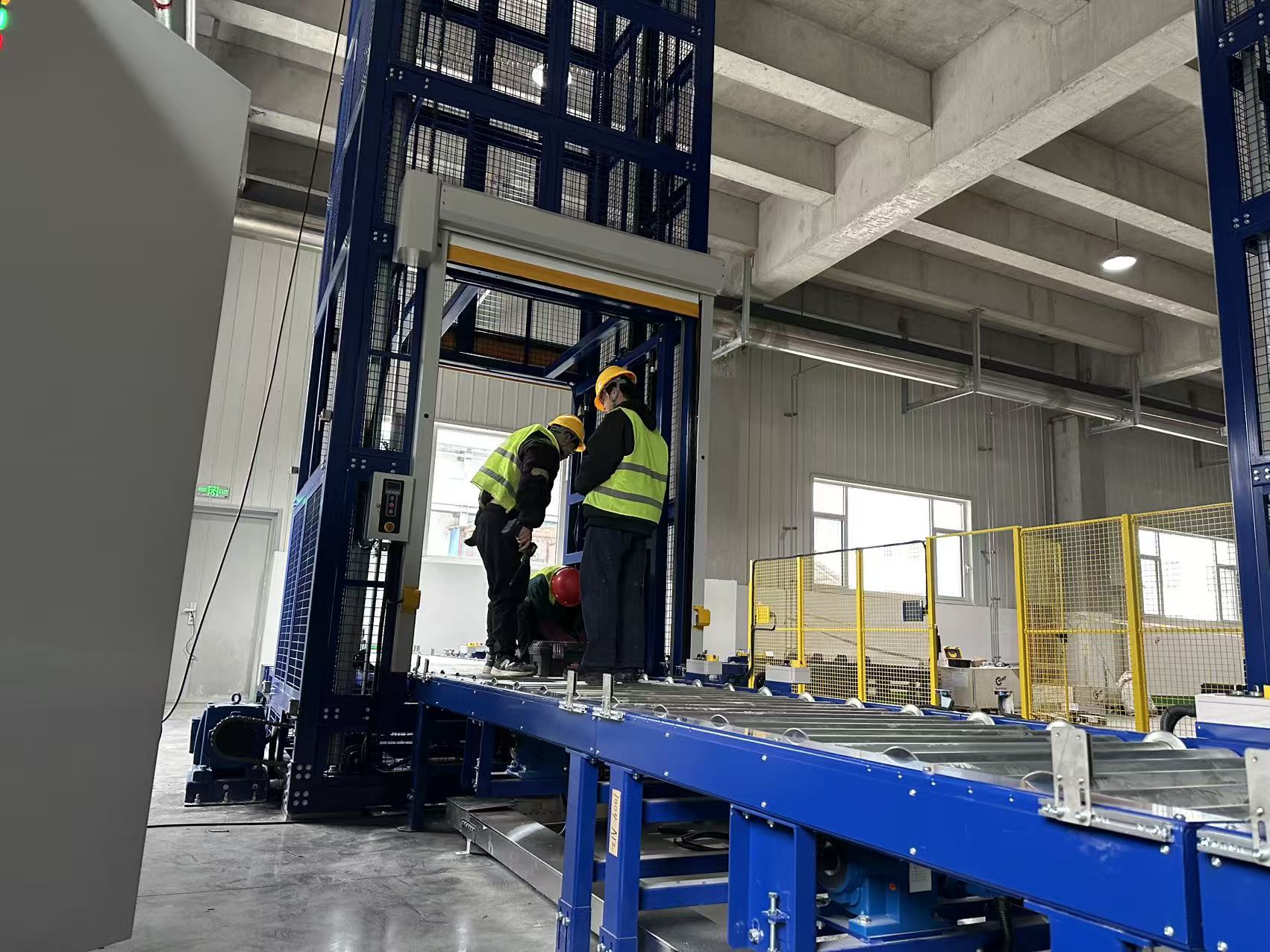

山东某食品饮料-饮料行业项目现场照片

---

故障三：输送机传感器异常

3.1 典型现象

• PLC输入点信号异常（该亮不亮，不该亮常亮）。
• 输送机动作逻辑混乱，或频繁误报警。
• 传感器指示灯状态与PLC监控不一致。

3.2 可能原因

• 传感器脏污或损坏：光电镜头被灰尘、油污覆盖；接近开关感应面磨损。
• 接线松动或断线：端子松动、电缆被拉断、连接器腐蚀。
• 供电电压不足或波动：24V电源电压低于21V，或纹波过大。
• 安装位置偏移：传感器与被检测物体的距离超出有效范围，或角度偏移。

3.3 排查思路

• 观察指示灯：手动触发传感器，看指示灯是否正常变化。若不亮或常亮，先清洁镜头。
• 测量供电电压：在传感器端子处测量24V，应在额定范围内。若偏低，检查电源模块和线径。
• 监控PLC输入点：使用编程软件在线监控，对比手动触发时输入点状态是否跟随。
• 检查接线：从传感器到PLC的整条线路，用万用表通断档测量，找出断点或虚接。
• 调整位置：按照传感器规格书，调整检测距离和角度，确保目标物在有效区域内。

3.4 保养提示

• 每周清洁所有传感器镜头，检查固定螺丝。
• 每季度检查传感器线缆有无破损，端子是否发热。
• 备存常用传感器型号，损坏时快速更换。

宽海智能经验：宽海智能拥有成熟的PLC程序框架和标准库，积累了数百个稳定运行项目的经验。在传感器异常处理上，我们精通各品牌PLC的输入信号诊断，可通过程序快速定位故障点。我们的维修保养服务已覆盖全国26个城市，响应及时，技术人员专业扎实。

---

故障四：输送机变频器故障

4.1 典型现象

• 变频器面板显示故障代码。
• 输送机电机不转、转速异常或突然停止。
• 变频器风扇不转，或外壳过热。

4.2 可能原因

• 过载：输送机负载过大（物料堆积、机械卡滞），电机电流超限。
• 过流或短路：电机绕组短路、电缆绝缘破损、变频器输出侧相间短路。
• 过热：散热风扇故障、通风不良、环境温度过高。
• 通讯故障：PLC与变频器之间的通讯（如Profinet、Modbus）中断。

4.3 排查思路

• 读取故障代码：查阅变频器手册，根据代码指向排查。
• 检查机械负载：手动盘动电机轴，感受是否卡滞。清理输送带上堆积的物料。
• 测量电机绝缘：使用500V兆欧表测量电机三相绕组对地电阻，应>5MΩ。若过低，电机受潮或损坏。
• 检查散热：清洁变频器散热片和风扇，确认风扇转动。改善电控柜通风。
• 测试通讯：检查通讯线缆、终端电阻、站地址设置。使用调试软件在线扫描。

4.4 保养提示

• 每季度清洁变频器散热风道，检查风扇运转。
• 每年用热成像仪检测变频器温度，记录趋势。
• 定期备份变频器参数，更换时快速恢复。

宽海智能经验：宽海智能精通西门子、三菱、欧姆龙、罗克韦尔、汇川等主流品牌PLC及变频驱动系统。我们拥有丰富的总线升级经验，可平滑迁移控制逻辑，减少停机时间。在变频器故障处理上，我们不仅解决当前问题，还会帮助客户建立设备健康档案，实现预防性维护。

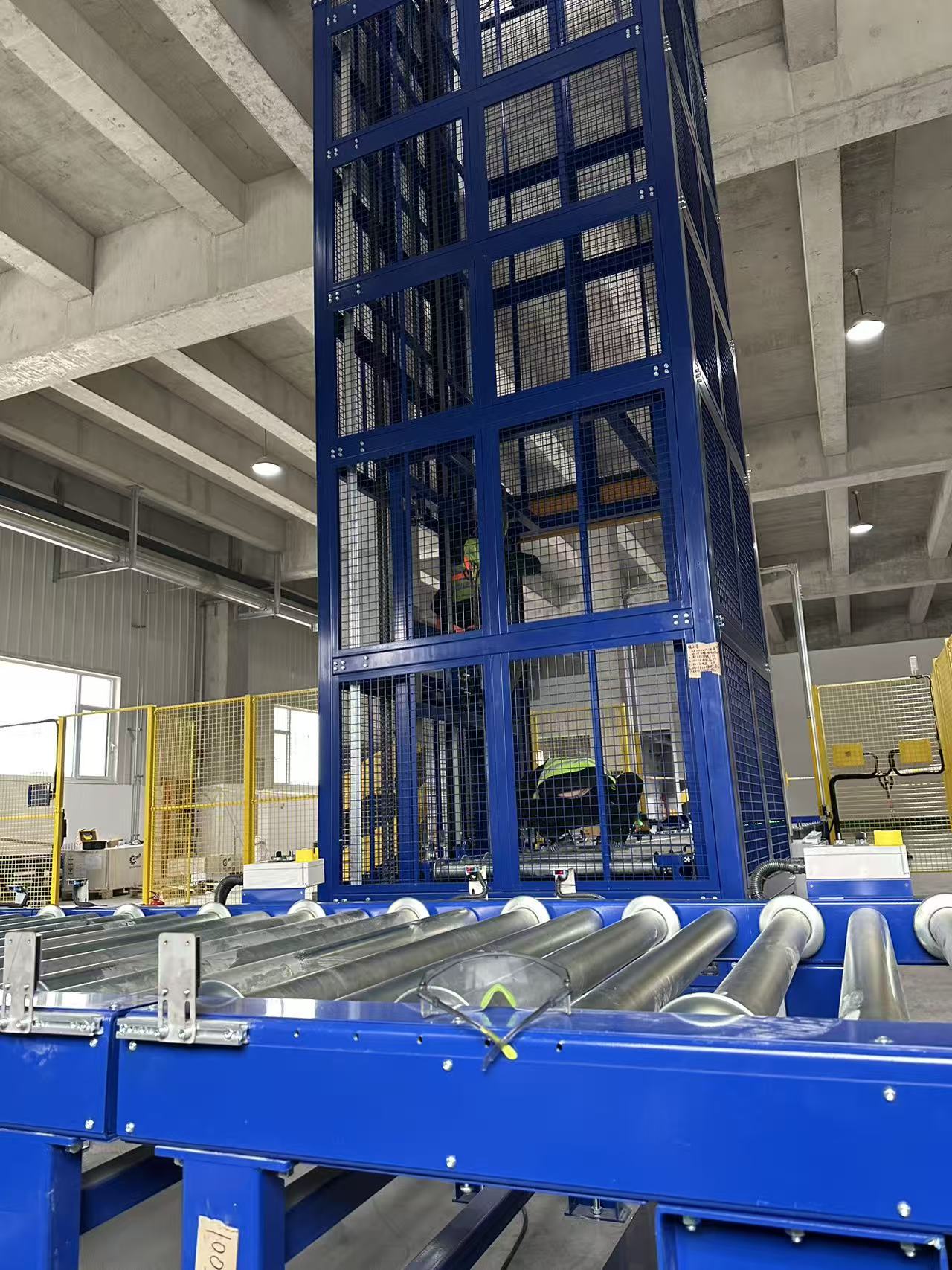

山东某食品饮料-饮料行业项目现场照片

---

故障五：顶升移载机升降动作超时

5.1 典型现象

• 顶升移载机接收到升降指令后，在规定时间内未升起到位或未复位。
• 系统报警“顶升超时”，输送线停止。
• 升降过程中有异响或明显抖动。

5.2 可能原因

• 气缸或电机故障：气动顶升的气压不足、气缸漏气；电动顶升的电机过载。
• 机械卡滞：导向柱润滑不良、偏心轮磨损、导轨变形。
• 到位开关故障：上限位或下限位开关失灵，信号未到达。
• 超时时间过短：设定的升降动作时间小于实际所需。

5.3 排查思路

• 检查气源压力（气动式）：查看气压表，应在0.4~0.6MPa。若偏低，检查空压机和管路。
• 手动操作测试：在手动模式下控制顶升动作，观察能否到位及所需时间。
• 检查到位开关：手动触发上限/下限开关，监控PLC输入点是否变化。调整开关位置或更换。
• 润滑导向柱：清洁并涂抹润滑脂，手动升降感受阻力。若有卡滞，检查导向柱是否弯曲。
• 调整超时参数：在PLC或HMI中适当延长顶升超时设定值。

5.4 保养提示

• 每月清洁导向柱并加注润滑脂，检查气缸密封圈。
• 每季度检查到位开关支架，防止松动。
• 电动顶升的减速机每两年更换润滑油。

宽海智能经验：宽海智能在近400个仓储物流项目中，复活过大量因“集成商失联、资料全无”而烂尾的立库。顶升移载等关键机构往往是故障高发点，我们具备完整的现场调研、重新开发和调试能力。此外，我们已建立维护知识库，把原厂没有的保养点全部文档化，帮助客户建立预防性维护体系。

---

故障六：转盘输送机旋转定位超时

6.1 典型现象

• 转盘接收到旋转指令后，在规定时间内未到达目标角度。
• 系统报警“旋转定位超时”，转盘停止。
• 旋转后与相邻设备对位不准，物料卡滞。

6.2 可能原因

• 旋转电机或驱动故障：电机不转、变频器故障、减速机卡死。
• 定位开关故障：接近开关或编码器未检测到位信号，或开关位置偏移。
• 机械阻力过大：转盘轴承缺油、地面有异物、负载偏心。
• 超时时间过短：设定的旋转时间小于实际需要。

6.3 查思路

• 手动旋转测试：断电后手动转动转盘，感受阻力是否均匀。若有明显的卡滞点，检查轴承和轨道。
• 检查定位开关：旋转到目标位置时，观察定位指示灯是否亮。调整开关位置或更换。
• 检查电机及传动：拆下电机与转盘的连接，单独测试电机旋转是否正常。
• 观察负载分布：转盘上的货物是否严重偏载，导致旋转力矩过大。调整货物位置。
• 延长超时时间：适当增加旋转定位超时设定值，但不宜过大，否则掩盖机械问题。

6.4 保养提示

• 每季度给转盘轴承加注润滑脂，检查滚道有无磨损。
• 定期测试旋转定位重复精度，记录偏移量。
• 避免长期偏载运行，货物应居中放置。

宽海智能经验：宽海智能作为仓储物流烂尾项目复活的专业团队，见过太多因为技术断层而停摆的案例。我们的核心能力之一，就是打通管理层、调度层、控制层、设备层之间的全链路。在转盘定位等精密控制场景中，我们精通各品牌PLC的升级替换，可无缝迁移控制逻辑，确保设备恢复精度。

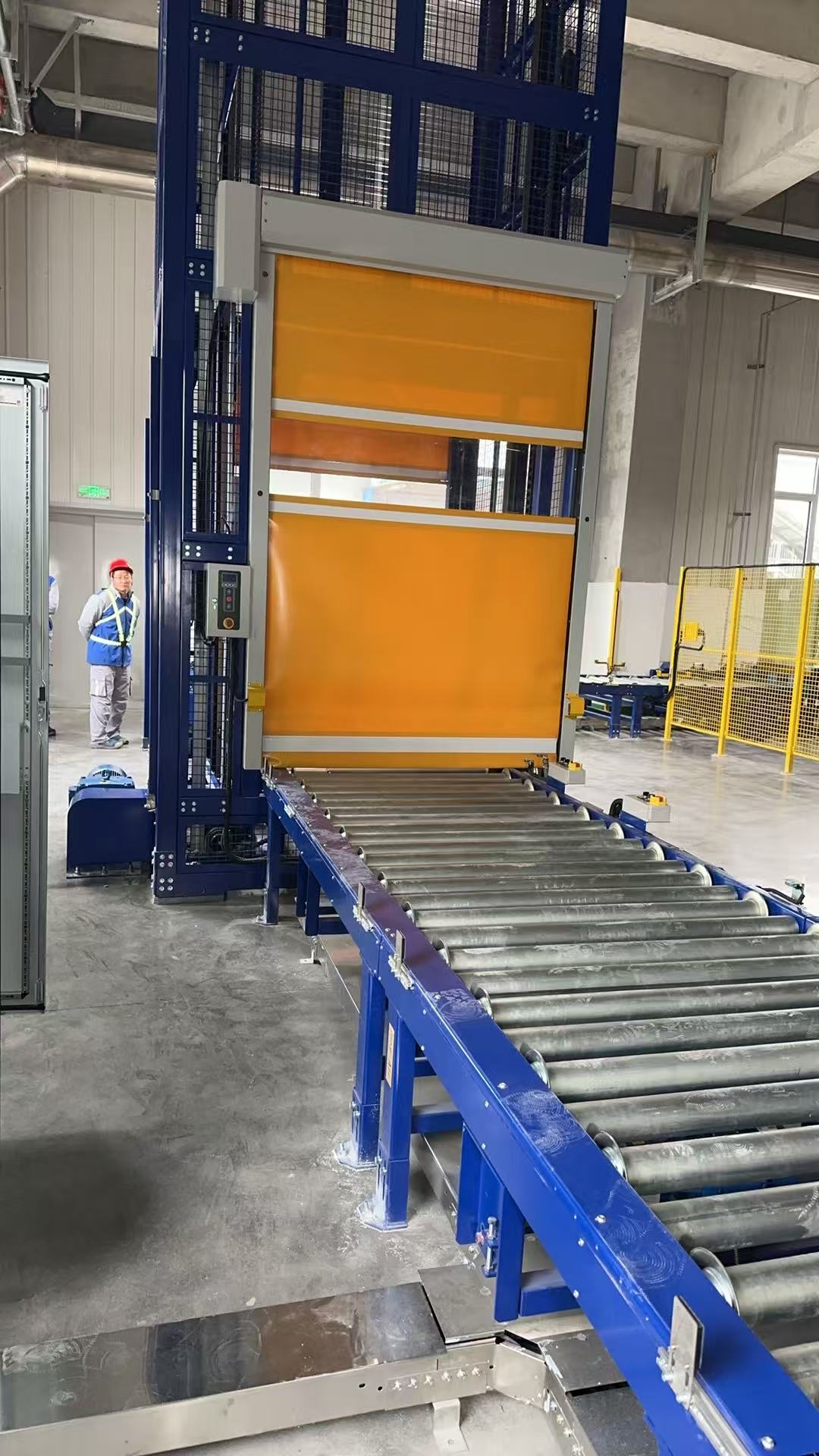

山东某食品饮料-饮料行业项目现场照片

---

故障七：输送机快速移动门动作超时

7.1 典型现象

• 快速门接到开/关指令后，在规定时间内未到位。
• 系统报警，输送线停止或物料被阻挡。
• 门体运行时有异响、卡顿或速度异常。

7.2 可能原因

• 电机或变频器故障：电机不转、变频器报错、制动器未释放。
• 导轨或门体卡滞：导轨变形、滚轮磨损、密封条摩擦过大。
• 限位开关故障：上/下限位开关信号丢失或位置偏移。
• 超时时间过短：门体升降速度慢，设定时间不足。

7.3 排查思路

• 手动升降测试：使用手摇柄或手动模式，感受门体运动是否顺畅。
• 检查限位开关：当门体到位时，观察开关指示灯是否亮。调整开关位置或更换。
• 检查电机电流：用钳形表测量电机运行时电流，若超过额定值，可能机械卡滞或电机故障。
• 清洁导轨：清除导轨上的灰尘、油污，润滑滚轮。
• 调整超时参数：根据门体实际升降速度，延长超时设定值。

7.4 保养提示

• 每月清洁门体导轨，检查滚轮磨损情况。
• 每季度测试限位开关可靠性，紧固固定螺丝。
• 快速门使用2年以上应更换密封条和滚轮。

宽海智能经验：宽海智能每年交付60-80个新项目，技术持续迭代。对于快速门等辅助设备的电控故障，我们拥有成熟的PLC程序框架和标准库。公司累计给59家仓储物流集成商做过软件（WMS/WCS/MES/TMS）和电控（PLC）技术分包服务，在软件和电控这块经验丰富、技术扎实。

---

故障八：翻转输送机定位超时

8.1 典型现象

• 翻转机构接到翻转指令后，在规定时间内未到达目标角度。
• 系统报警“翻转定位超时”，设备停止。
• 翻转后物料角度不对，影响后续工序。

8.2 可能原因

• 翻转电机或减速机故障：电机过载、减速机齿轮磨损、制动器打滑。
• 定位开关失效：接近开关或编码器未检测到位信号。
• 机械干涉：翻转范围内有异物阻挡，或安全围栏未打开。
• 超时时间过短：设定的翻转时间小于实际所需。

8.3 排查思路

• 手动翻转测试：断电后使用手摇或扳手缓慢翻转，感受有无卡阻。
• 检查定位开关：在目标位置处，手动触发开关，观察PLC输入点变化。调整开关位置。
• 检查电机及制动器：测量电机电流，检查制动器是否完全释放。
• 清理翻转区域：清除设备周围的物料、工具等障碍物。
• 延长超时时间：适当加大翻转定位超时设定，同时观察翻转过程是否平稳。

8.4 保养提示

• 每季度检查翻转轴承润滑情况，加注润滑脂。
• 定期测试翻转角度定位精度，使用水平仪校准。
• 禁止在翻转过程中手动干预，防止安全事故。

宽海智能经验：宽海智能深耕行业9年，拥有强大的软件和电控团队。我们处理过大量“三无”，具备完整的现场调研、重新开发和调试工程能力。在翻转定位等故障处理中，我们能快速完成从故障诊断到程序优化的全流程服务。

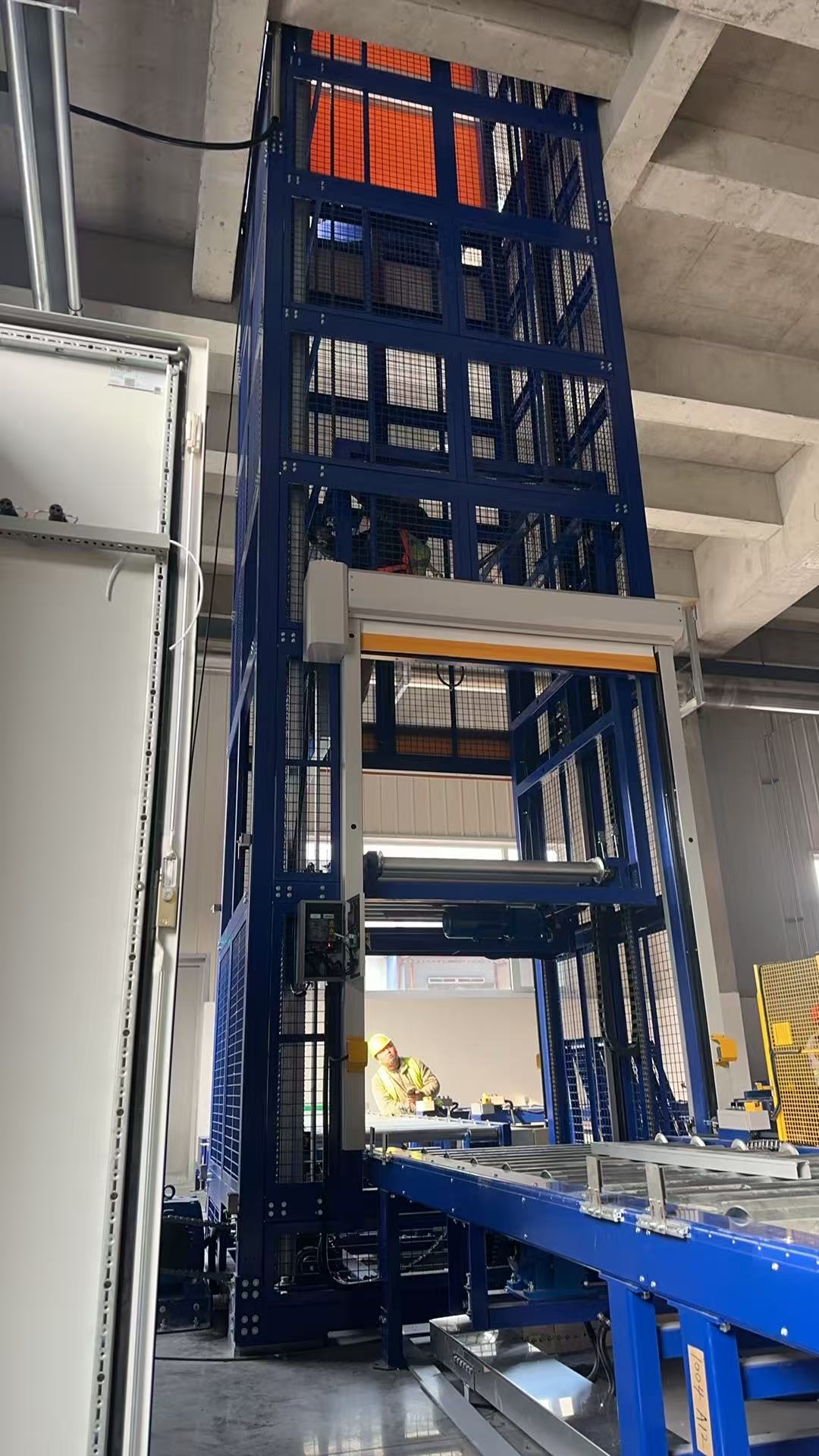

山东某食品饮料-饮料行业项目现场照片

---

故障九：上位机交互超时

9.1 典型现象

• 输送机PLC与WCS或上位机之间的通讯间歇性中断。
• 系统报“通讯超时”，设备无法接收指令或上报状态。
• 其他设备通讯正常，仅该输送机异常。

9.2 可能原因

• 网络物理连接问题：网线水晶头松动、交换机端口故障、光纤衰减。
• IP地址冲突或设置错误：PLC或上位机IP被占用、子网掩码不一致。
• 通讯负载过高：网络中有广播风暴或大量数据交换导致丢包。
• PLC或上位机程序卡死：CPU负荷过高、程序死循环导致通讯任务被挂起。

9.3 排查思路

• Ping测试：从上位机ping PLC的IP地址，观察丢包率和延迟。若丢包>1%，检查网络。
• 检查网线及交换机：更换网线、更换交换机端口，观察通讯是否恢复。
• 核对IP配置：确认PLC和上位机的IP、子网掩码、网关在同一网段且无冲突。
• 查看通讯日志：在上位机中查看通讯错误代码，定位失败原因。
• 重启设备：临时重启PLC或上位机软件，观察是否恢复。若恢复，可能存在内存泄漏或任务堆积。
• 查看HMI信息：HMI上面查看和WCS交互和任务号、条码是否正常。

9.4 保养提示

• 每季度检查交换机端口指示灯状态，清洁网线接头。
• 定期备份PLC和上位机的通讯配置。
• 部署网络监控工具，实时检测通讯状态。

宽海智能经验：宽海智能自研的WMS/WCS系统经过近400个项目的迭代和完善，拥有健全的日志查看界面，包括API接口日志、系统运行日志、任务异常字段等。上位机交互超时发生时，前端会明确展示异常原因（如“WCS通讯超时”），现场操作人员可直接根据提示采取措施，无需等待工程师介入。

---

故障十：外形检测失败

10.1 典型现象

• 外形检测传感器（对射式或光幕）未检测到物料，或检测到尺寸超差。
• 系统报警“外形检测失败”，物料被剔除或输送线停止。
• 物料实际外形正常，但系统误报。

10.2 可能原因

• 传感器脏污或遮挡：光幕镜片积尘、对射光线被异物阻挡。
• 传感器支架位置不当：检测传感器是否正确照在对射或反光板上。
• 物料摆放歪斜：托盘或箱子倾斜，导致部分超出检测区域。
• 传感器硬件故障：发射端或接收端损坏，信号弱或不稳定。

10.3 排查思路

• 清洁传感器：用软布擦拭光幕和反射板表面，清除油污、水雾。
• 手动测试：用标准尺寸的物体遮挡光幕，观察系统是否正常检测。若正常，可能是物料问题。
• 检查物料位置：观察物料是否居中、有无倾斜，调整导向条或限位。
• 调整参数：在控制器中降低检测阈值或增加滤波时间，减少误判。
• 替换传感器：用备用传感器替换，确认是否原传感器损坏。

10.4 保养提示

• 每周清洁外形检测传感器，尤其粉尘环境。
• 每季度校准检测尺寸范围，确保与实际要求一致。
• 备存光幕发射/接收头，故障时快速更换。

宽海智能经验：宽海智能累计近400个项目，涉及37个行业，覆盖制造业全行业。市面上大多数智能仓储物流设备、各种品牌和类型，我们的电控PLC系统都控制过。在外形检测这类传感器密集型应用中，我们的维护知识库已沉淀了大量实战经验，帮助客户大幅减少误报。

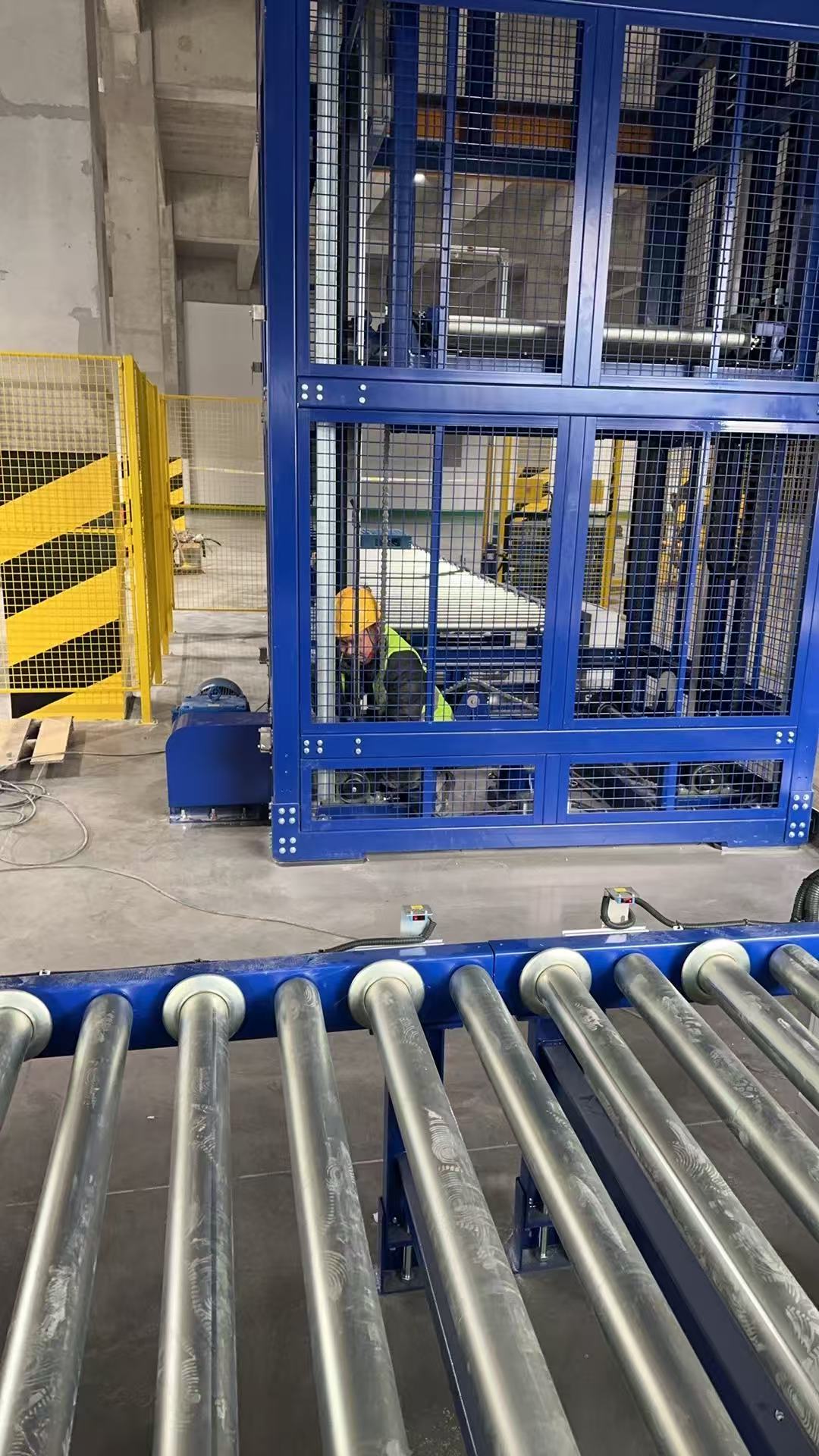

山东某食品饮料-饮料行业项目现场照片

---

故障十一：扫码失败

11.1 典型现象

• 条码/二维码扫描枪触发后，未读取到条码或读取超时。
• 系统报警“扫码失败”，物料无法被识别。
• 部分条码可读，部分不可读。

11.2 可能原因

• 条码质量问题：条码模糊、破损、打印对比度低、表面覆膜反光。
• 扫描枪设置不当：解码模式未包含当前码制（如Code128未启用）、曝光时间不合适。
• 安装位置或角度偏差：扫描枪与条码距离过远/过近，或角度倾斜太大。
• 环境光干扰：阳光直射、频闪灯干扰导致图像对比度下降。

11.3 排查思路

• 检查条码质量：用另一个扫描枪扫描同一标签，若能读，说明原枪设置或硬件问题。
• 调整扫描枪参数：恢复出厂设置，启用常用码制（Code128、QR、DataMatrix），调整曝光和增益。
• 测试最佳距离：手持扫描枪在不同距离、角度下测试，找到最佳安装位置。
• 减少环境光干扰：增加遮光罩，或使用带补光的扫描枪。
• 清洁扫描枪镜头：用气吹或软布清洁镜头玻璃，防止灰尘遮挡。

11.4 保养提示

• 每日检查扫描枪镜头清洁度，吹除灰尘。
• 定期（每季度）使用测试条码验证读码率，低于95%时检修。
• 条码打印头每半年清洁一次，确保打印清晰。

宽海智能经验：宽海智能的WMS系统对接过市面上大多数制造业ERP、MES和RCS系统，接口协议方面各种类型、各种品牌都打通过。扫码失败往往不仅是硬件问题，还涉及数据链条的完整性。我们能够打通从扫码采集到WMS入库的全链路，确保数据准确、实时。

---

故障十二：称重失败

12.1 典型现象

• 称重仪表显示异常（无数据、跳变、超量程）。
• 系统报警“称重失败”，物料无法通过或剔除。
• 静态校秤正常，动态称重误差大。

12.2 可能原因

• 称重传感器损坏或接触不良：传感器电缆断裂、插头松动、桥路电阻异常。
• 仪表参数错误：量程、分度值、滤波系数设置不当。
• 通讯错误：PLC和称重模块通讯异常，检查网线或者通讯线。
• 称重超时：物料在秤台上停留时间超过设定阈值，系统未收到稳定重量。

12.3 排查思路

• 检查仪表显示：空秤时是否显示零位，加载标准砝码时是否显示正确重量。若偏差大，重新标定。
• 检查传感器连接：测量传感器输入输出电阻（通常350Ω或700Ω），判断是否开路或短路。
• 检查机械隔离：确保秤台与上下游输送线完全分离，无硬连接。清除秤台下方的异物。
• 调整称重参数：适当增加稳定检测时间（如从0.5秒改为1秒），提高抗干扰能力。
• 延长超时时间：若物料通过速度慢，增加称重超时设定值。
• 检查通讯线路：插拔一下通讯插头，看是否能够恢复。

12.4 保养提示

• 每月清理秤台下方杂物，检查传感器电缆有无破损。
• 每半年使用标准砝码对称重系统进行校准，记录偏差。
• 避免在秤台上焊接或重物撞击，防止传感器过载。

宽海智能经验：宽海智能具备智能仓储物流维修保养、升级改造、烂尾盘活、新增需求全方位能力。我们精通各种品牌和类型的PLC、WCS调度系统以及称重等外围设备的集成。对于称重失败这类涉及模拟量采集和通讯的疑难故障，我们有专业的电控工程师团队快速响应，帮助客户恢复生产。

---

结语

智能仓储物流电控系统的稳定运行，不能只依赖“坏了再修”的被动模式。通过本文梳理的12大典型故障，我们可以看到：大部分超时报警源于参数设置不合理或传感器状态不佳，而变频器、电机类故障往往可以通过定期保养避免。
