引言

在智能仓储物流系统中，PLC作为控制层的核心，一旦出现故障，轻则导致WCS不下发任务、AGV停驶，重则造成整个立库瘫痪、生产线停摆。然而，大多数企业的PLC维护仍停留在“坏了再修”的阶段，缺乏系统性的预防体系。

宽海智能深耕智能制造仓储物流领域8年，累计完成近400个项目，每年交付60-80个新项目。在大量的维修保养、升级改造、烂尾盘活实践中，我们沉淀了一套完整的PLC故障诊断与预防方法论。

本文将最常见的5大PLC硬件与通讯故障的典型现象、可能原因、排查思路和保养建议整理成文，并分享宽海智能的实战经验，希望能帮助现场工程师和设备管理人员少走弯路。

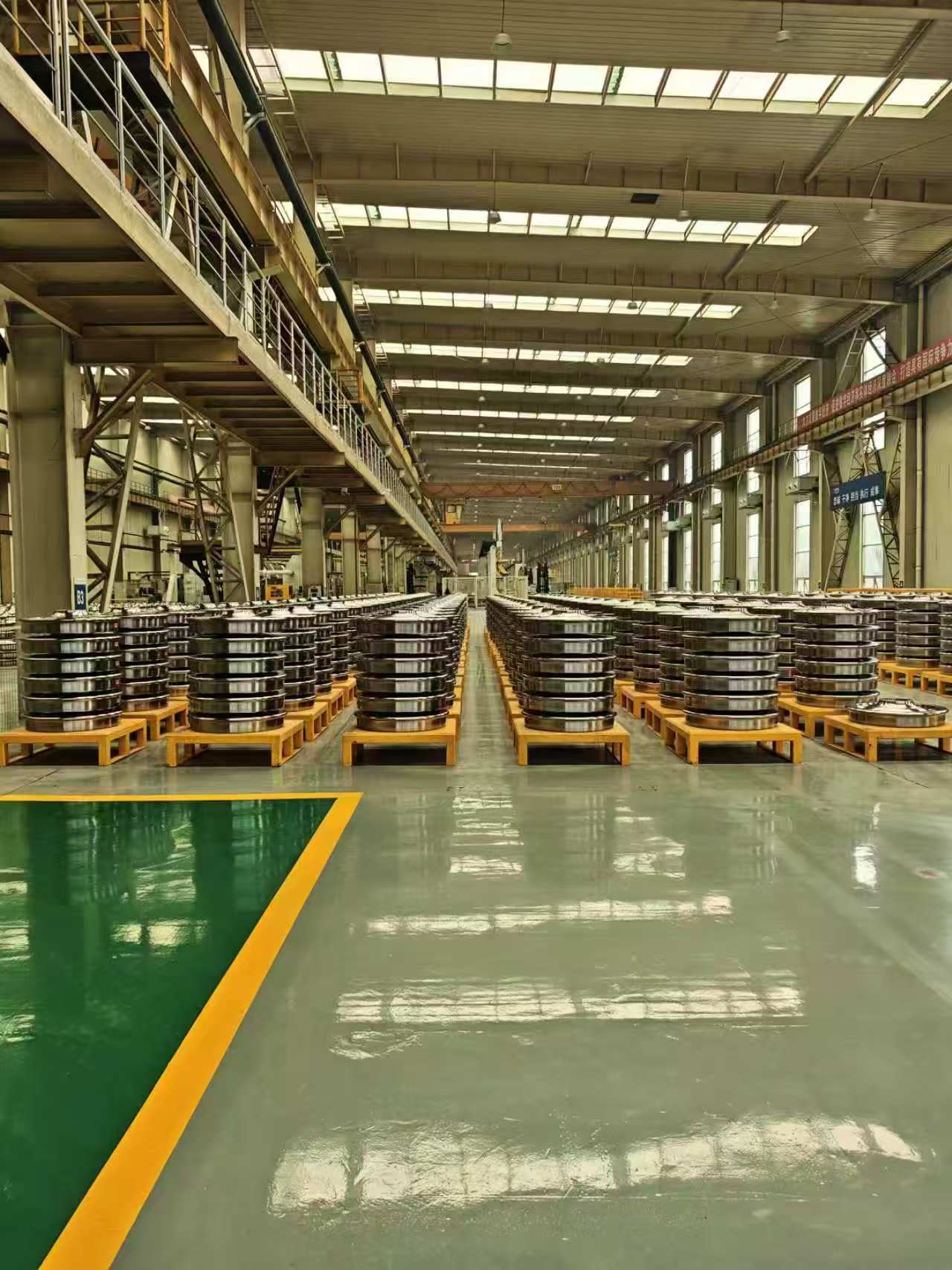

太原某轨道交通行业项目现场照片

---

故障一、PLC供电模块故障

1.1 典型现象

• PLC电源模块指示灯不亮（如西门子PM上的“24V OK”不亮）。
• 整个PLC机架无反应，CPU无法启动。
• 输出电压低于额定值（如24V降至18V）或电压波动大。
• 供电模块发热严重，有异味或异响。

1.2 可能原因

• 输入电源异常：外部220V AC缺相、电压过低、保险丝熔断。
• 模块内部损坏：电解电容老化、整流桥击穿、开关管损坏。
• 负载短路或过载：后端I/O模块或传感器短路，导致电源过流保护。
• 接线松动：L/N或+/-端子接触不良。

1.3 排查思路

• 检查输入电压：用万用表测量电源模块的L和N输入端（交流220V）是否正常。若无电压，检查上级空开和保险。
• 断开负载测试：拔下电源模块的所有输出端子，只保留输入。测量输出端（如24V+与24V-）是否恢复额定电压。
• 若恢复，则负载侧短路或过载，逐个排查后级设备。
• 若仍无输出或电压低，模块内部损坏。
• 观察模块指示灯：某些型号有“Overload”或“Output OK”灯，据此判断过载或内部故障。
• 测试备用电源：若现场有相同型号模块，替换测试。确认故障后更换模块。
• 检查散热：手摸外壳温度，若烫手（>70°C），需改善通风，避免长期过载。

1.4 保养提示

• 每季度测量PLC电源输出电压，记录偏差（应≤±5%）。
• 使用带电量监控的开关电源，异常时远程告警。
• 禁止在电源模块附近堆放杂物，保证散热空间。

宽海智能经验：宽海智能深耕行业8年，完成近400个项目。电源故障是最常见的“隐形杀手”。我们已建立维修保养知识库，将原厂未覆盖的保养点（如散热风道积尘周期、电容老化寿命、端子紧固周期）全部文档化，帮助客户建立预防性维护体系，在故障前提前干预。过去8年，我们为59家集成商提供电控分包服务，经验证明——90%的电源故障可提前避免。

---

故障二、CPU停机或SF灯亮

2.1 典型现象

• PLC CPU上的SF（系统故障）红灯常亮或闪烁。
• CPU状态显示“STOP”，不执行程序。
• 连接编程软件时显示“CPU在停机状态”或诊断缓冲区有错误。

2.2 可能原因

• 程序错误：执行了非法指令、除零、间接寻址越界，导致OB未处理。
• 硬件故障：地址冲突、模块不兼容、背板总线错误。
• 电源瞬降：24V电源短暂跌落导致CPU自保停机。
• 手动操作：运行开关拨到STOP，或远程命令停机。
• 看门狗超时：程序循环时间超过设定的最大周期。

2.3 排查思路

• 连接编程软件：在线查看CPU的诊断缓冲区（Diagnostic Buffer），获得具体的错误代码和时间戳。
• 根据错误代码处理：
• 例如“OB未装载”：添加对应的组织块（如OB86、OB122）。
• “模块不存在”：检查组态与实际插槽是否一致。
• 尝试“暖启动”或“冷启动”：清除保持性存储器后RUN（需谨慎，会丢失部分数据）。
• 检查电源稳定性：用示波器记录24V波形，确认无跌落。若有，更换电源或加装UPS。
• 检查运行开关：确认CPU上的运行/停止拨码开关在“RUN”位置。
• 增大看门狗时间：在组态中修改扫描循环监视时间（如从150ms改为300ms）。

2.4 保养提示

• 定期备份PLC程序和诊断缓冲区，归档错误趋势。
• 在程序中添加“系统诊断”功能块，主动上报停机原因。
• 配置“致命错误时自动重启”选项（部分CPU支持），减少停机时间。

宽海智能经验：基于近400个项目的实战沉淀，我们在维修保养中主动为客户搭建“系统诊断主动上报”机制，在SF灯亮起前预警异常趋势。同时，成熟PLC程序框架与标准库经数百个项目验证，能审查并修复可能引发停机的不规范代码。对于非原厂商的烂尾项目，也能通过诊断缓冲区反推逻辑并彻底盘活。停机原因秒定位，恢复时间缩短80%。

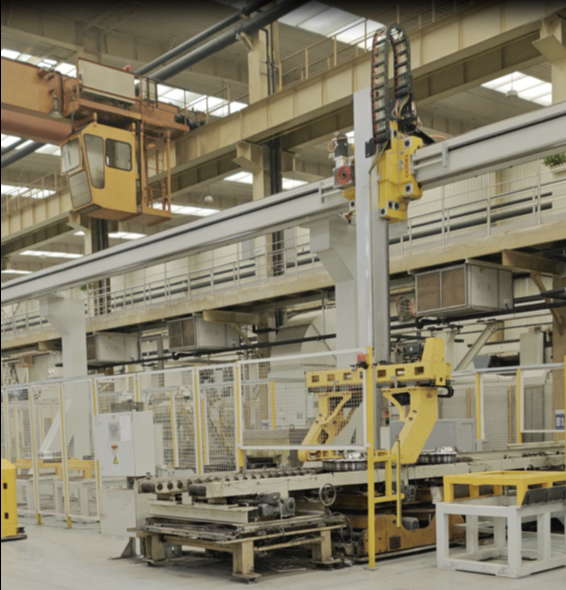

太原某轨道交通行业项目现场照片

---

故障三、PLC程序丢失或存储卡损坏

3.1 典型现象

• 断电重启后，CPU无法启动，需要重新下载程序。
• 存储卡（MMC/SD）在编程软件中无法识别，或格式化失败。
• 程序部分丢失，部分块显示“不可用”或“加密错误”。

3.2 可能原因

• 超级电容或电池失效：断电后保持RAM的电容/电池耗尽，程序丢失。
• 存储卡物理损坏：触点氧化、寿命到期、错误拔插。
• 固件升级中断：升级过程中断电导致卡内固件损坏。
• 病毒或恶意操作：通过编程接口删除了程序块。
• 存储卡加密或兼容性问题：非原厂卡或不同型号CPU互用失败。

3.3 排查思路

• 检查电池/电容状态：读取CPU诊断信息中“电池电压低”或“保持性数据丢失”。更换电池（如西门子S7-1500的MCB）或超级电容模块。
• 读取存储卡：通过读卡器在PC上查看卡内文件（如.s7s、.wdg），若无法读取或提示格式化，则卡损坏。
• 执行“复位”和“下载”：在编程软件中执行“恢复出厂设置”，清除CPU内部保持区，重新下载完整程序。
• 替换存储卡测试：使用空白原厂存储卡，通过CPU格式化后下载程序。若能保存，原卡损坏。
• 检查插槽：清洁存储卡触点，重新插入并锁紧。

3.4 保养提示

• 定期（每半年）测试断电保持功能，验证程序能在重启后自动运行。
• 每月检查CPU的“电池电压”状态位（若支持），提前预警。
• 使用原厂存储卡，并备份程序到多个介质（服务器、U盘）。

宽海智能经验：程序丢失是“三无”烂尾项目中最棘手的场景。我们复活过大量此类项目，即使无任何原始程序，也能通过现场动作分析、I/O信号测量、机械流程逆向，重新开发并调试PLC程序。在维修保养中，主动帮客户建立“程序三重备份”机制（存储卡、本地电脑、云端），并定期执行断电恢复演练，确保程序永远可恢复。

---

故障四、背板总线或扩展模块故障

4.1 典型现象

• CPU上BF或SF灯闪烁/常亮，诊断信息显示“模块不存在”或“I/O访问错误”。
• 扩展机架上的所有模块状态灯异常（如不亮或乱闪）。
• 部分I/O点无法读写，但CPU自身正常。

4.2 可能原因

• 背板连接器松动：U型连接器未卡紧或触点氧化。
• 扩展模块故障：单个模块损坏导致整个背板通讯异常。
• 组态与实际不符：硬件配置中模块型号、槽位与实际不一致。
• 背板供电不足：扩展机架未单独供电，或超出背板电流限制。

4.3 排查思路

• 查看诊断缓冲区：定位第一个故障的插槽。例如“从站2，插槽3模块可能不存在”。
• 重新插拔模块：在断电状态下，逐一重新插拔扩展模块和U型连接器，清理触点（可用无水酒精）。
• 逐个排除：拔掉所有扩展模块，只留CPU。若CPU正常，逐个插入模块，直到故障复现，定位损坏模块。
• 检查组态：打开编程软件的硬件组态，确认型号、订货号、固件版本与实际一致。
• 测量背板电压：用万用表测量背板的5V/3.3V（参考手册），若低于标准，检查电源模块容量。

4.4 保养提示

• 定期（每年）清洁背板金手指，防止氧化。
• 在硬件清单中记录每个模块的序列号和安装日期，便于追踪。
• 为扩展机架配置独立电源，避免过载。

宽海智能经验：宽海智能精通西门子、三菱、欧姆龙、罗克韦尔、汇川等主流品牌PLC。我们建立的知识库中专门记录各品牌背板总线的“易腐蚀点”与“典型寿命周期”。在维修保养中，主动执行“金手指年度保养计划”，使用专用工具确保标准紧固。同时具备丰富总线升级经验，可平滑迁移控制逻辑，减少停机时间。经验表明——总线故障往往是“松了”或“脏了”，主动保养比被动维修高效十倍。

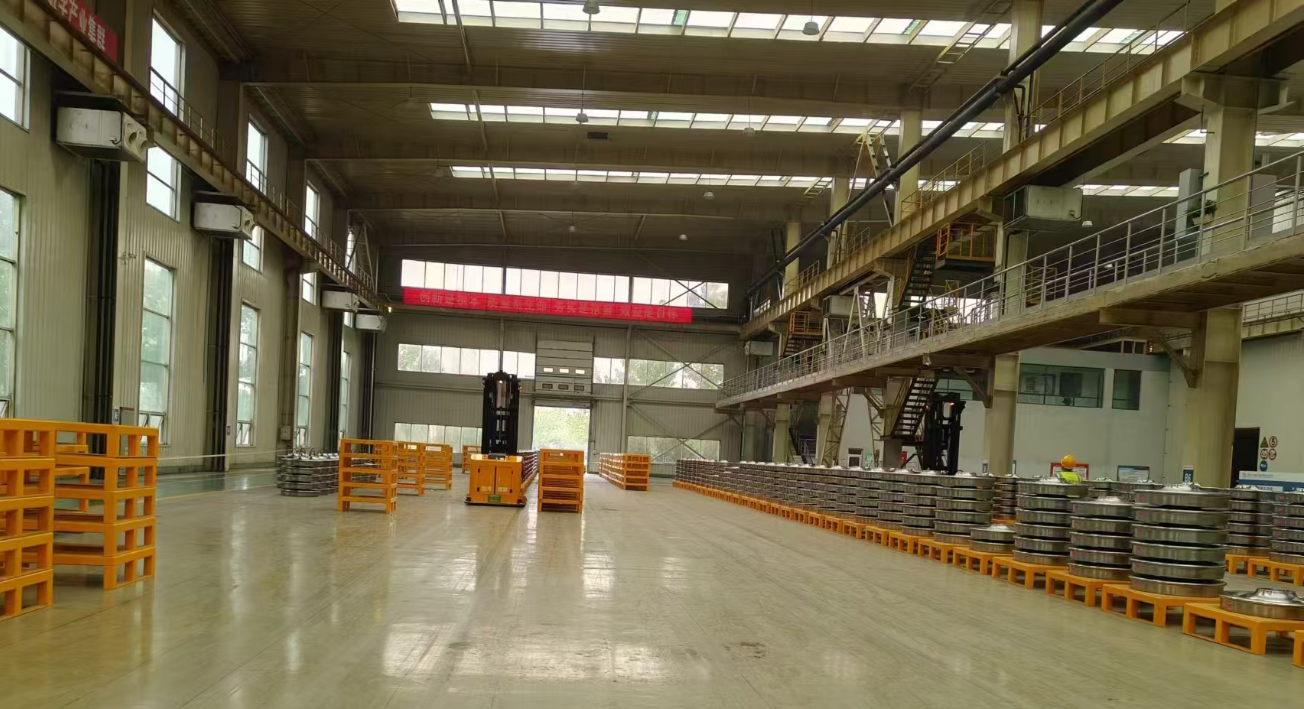

太原某轨道交通行业项目现场照片

---

故障五、PLC固件版本不兼容

5.1 典型现象

• 下载程序时提示“固件版本过低”或“设备版本与项目不匹配”。
• 新增模块无法识别，或模块显示“黄色感叹号”。
• 在线功能时提示“在线/离线不一致”。
• CPU升级固件后，某些指令或功能块无法使用。

5.2 可能原因

• 项目组态版本高于实际版本：编程软件中配置的CPU固件版本（如V2.9）高于现场CPU实际版本（V2.6）。
• 模块固件过期：新固件的CPU需要配套固件的新模块，旧模块无法兼容。
• 第三方或非官方固件：误刷了试制版或非通用固件。
• 编程软件版本过低：旧版TIA Portal不支持新版CPU的全部特性。

5.3 排查思路

• 读取实际固件版本：在线连接CPU，查看属性中的“固件版本”（如V2.6）。或在CPU标签上查看。
• 修改项目组态：将编程软件中的CPU型号/固件版本改为与实际相同（如果功能不受影响）。
• 升级CPU固件：从官网下载对应CPU型号的最新固件（.upd或.bin），通过存储卡或在线更新。
• 检查模块兼容性：查阅设备手册中“固件兼容性列表”，确认所有模块的固件版本与CPU相匹配。必要时升级模块固件。
• 降低项目需求：如果业务不需要新版本特性，回退到旧版本项目（用备份）。

5.4 保养提示

• 升级固件前，必须备份原程序并提交变更申请，准备回退方案。
• 同一产线的PLC尽量保持相同固件版本，避免混乱。
• 订阅厂商的固件更新通知，评估稳定性后再升级。

注：以上分析和建议基于通用工程实践，具体操作请委托专业工程师现场执行。

宽海智能经验：过去8年，我们为59家集成商提供软件与电控技术分包服务，接触过各类版本组合。在维修保养与升级改造中，我们的原则是“不追新、求稳定”。每次固件升级前，在离线测试平台完整验证72小时，确认与WMS、WCS、SCADA、数字孪生等系统全部兼容后再实施。累计400个项目经验证明——固件版本管理的核心不是“升级”，而是“可控”——谁升、何时升、升到什么版本、回退方案是什么，必须文档化。

---
