零 DIM层最终建模结果

	时间	用户	地区	商品	优惠券	活动	度量值
订单	√	√	√				运费/优惠金额/原始金额/最终金额
订单详情	√	√	√	√	√	√	件数/优惠金额/原始金额/最终金额
支付	√	√	√				支付金额
加购	√	√		√			件数/金额
收藏	√	√		√			次数
评价	√	√		√			次数
退单	√	√	√	√			件数/金额
退款	√	√	√	√			件数/金额
优惠券领用	√	√			√		次数

一商品维度表（全量）

1 商品维度表

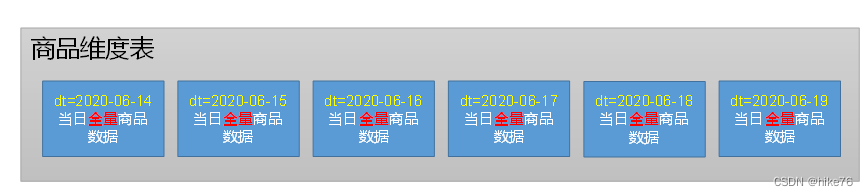

商品维度表分区：

在这里插入图片描述

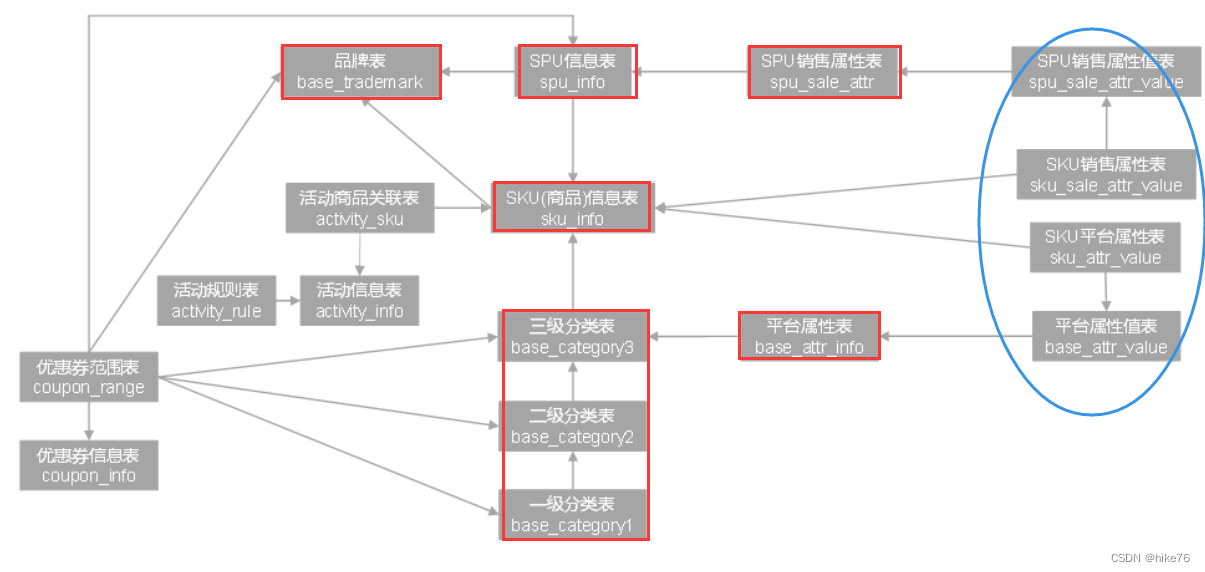

2 建模过程分析

在这里插入图片描述

需要将以上正方形圈起来的八张表建模成一张商品维度表，主键为sku_id。圆形圈起来的几张表可选，此项目不考虑这几张表。

以ods_sku_info（id, spu_id, price, sku_name, sku_desc, weight, tm_id, category3_id, is_sale, create_time, dt）表为基础去join其他表【表一】

根据ods_sku_info表中spu_id列可以获得ods_spu_info表中的内容（spu_name, category3_id,tm_id）【表二】

根据ods_sku_info表中category3_id可以获得ods_base_category3表中的信息（name[cat3_name], category2_id）【表三】

根据category2_id可以获取ods_base_category2表中的内容（name[cat2_name], category1_id）【表四】

根据category1_id可以获取ods_base_category1表中的内容（name[cat1_name]）【表五】

根据ods_sku_info表中tm_id列可以获得ods_base_trademark表中的内容（tm_name）【表六】

目前已经整合了六张表，此外还需要整合销售属性和平台属性，以上六张表没有平台属性和销售属性的信息，所以分别去找平台属性和销售属性对应的表格（ods_sku_attr_value，ods_sku_sale_attr_value）。

ods_sku_attr_value表中的内容（id, attr_id, value_id, sku_id, attr_name, value_name ），根据sku_id扩展开，这时粒度不再是sku_id，而是自己的id，一个属性一行，一个sku_id对应多个平台属性，所以sku_id不再是主键。从sku_id的角度去看平台属性，应该是将多行整合成一行，最终表现形式，array<平台属性>，即一个sku_id对应多个平台属性，正规写法为array<struct<attr_id, attr_name, value_id, value_name>>，这张表重新以sku_id为粒度。

ods_sku_sale_attr_value表中的内容（id, sku_id, spu_id, sale_attr_value_id, sale_attr_id, sale_attr_name, sale_attr_value_name），同平台表，一个sku_id对应多个销售属性，即array<销售属性>

以上就是商品维度表中的所有列，根据需求，其中不需要的列可以去除，再次进行精简。

建模过程：找到最关键的八张表，将这八张表的信息以sku_id为粒度将它们整合在一起，商品维度表就应该以商品的id为粒度，所以主键就是sku_id，数据来源于原来关系建模表中的数据–ods层。

3 建表语句

DROP TABLE IF EXISTS dim_sku_info;
CREATE EXTERNAL TABLE dim_sku_info (
    `id` STRING COMMENT '商品id',
    `price` DECIMAL(16,2) COMMENT '商品价格',
    `sku_name` STRING COMMENT '商品名称',
    `sku_desc` STRING COMMENT '商品描述',
    `weight` DECIMAL(16,2) COMMENT '重量',
    `is_sale` BOOLEAN COMMENT '是否在售',
    `spu_id` STRING COMMENT 'spu编号',
    `spu_name` STRING COMMENT 'spu名称',
    `category3_id` STRING COMMENT '三级分类id',
    `category3_name` STRING COMMENT '三级分类名称',
    `category2_id` STRING COMMENT '二级分类id',
    `category2_name` STRING COMMENT '二级分类名称',
    `category1_id` STRING COMMENT '一级分类id',
    `category1_name` STRING COMMENT '一级分类名称',
    `tm_id` STRING COMMENT '品牌id',
    `tm_name` STRING COMMENT '品牌名称',
    `sku_attr_values` ARRAY<STRUCT<attr_id:STRING,value_id:STRING,attr_name:STRING,value_name:STRING>> COMMENT '平台属性',
    `sku_sale_attr_values` ARRAY<STRUCT<sale_attr_id:STRING,sale_attr_value_id:STRING,sale_attr_name:STRING,sale_attr_value_name:STRING>> COMMENT '销售属性',
    `create_time` STRING COMMENT '创建时间'
) COMMENT '商品维度表'
PARTITIONED BY (`dt` STRING)
STORED AS ORC
LOCATION '/warehouse/gmall/dim/dim_sku_info/'
TBLPROPERTIES ("orc.compress"="snappy");

4 装载数据

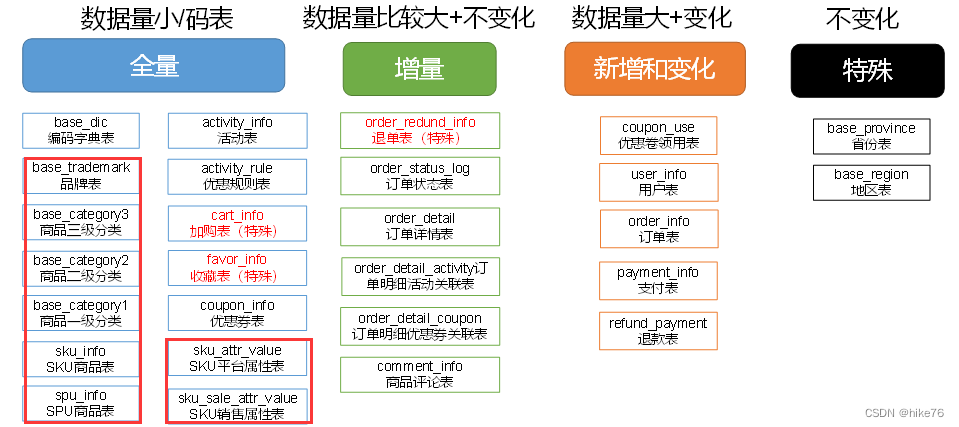

数据来源为ods层，ods层每天都会导入一些数据，需要去查看每天导入的数据是些什么样的数据

在这里插入图片描述

这八张表全部都是全量导入，每天库中都是全量信息，将每天的全量信息join到一起就是当天的全量信息，所以这八张表数据的导入方式就是将信息进行join和整理以后，直接每天导入到维度表中，维度表按照日期分区，所以维度表每天都是最新的维度信息。

（1）逐步分析

首先需要从ods表格中将当天所有信息查询出来，如插入06-14的数据，代码如下

with
sku as
(
    select
        id,
        price,
        sku_name,
        sku_desc,
        weight,
        is_sale,
        spu_id,
        category3_id,
        tm_id,
        create_time
    from ods_sku_info
    where dt='2020-06-14'
),

说明：将这张表作为一张临时表格，后面调用sku指的就是上面（）中的内容，共十列。

join spu表

spu as
(
    select
        id,
        spu_name
    from ods_spu_info
    where dt='2020-06-14'
),

category3

c3 as
(
    select
        id,
        name,
        category2_id
    from ods_base_category3
    where dt='2020-06-14'
),

连接category2

c2 as
(
    select
        id,
        name,
        category1_id
    from ods_base_category2
    where dt='2020-06-14'
),

join category1

c1 as
(
    select
        id,
        name
    from ods_base_category1
    where dt='2020-06-14'
),

连接tm

tm as
(
    select
        id,
        tm_name
    from ods_base_trademark
    where dt='2020-06-14'
),

连接平台属性，此表粒度比sku小，所以需要聚合，将四列合并成一个结构体，最终呈现结果就是一列数据，使用named_struct()函数完成，再将sku合并成一个数组，使用collect_set()函数。

核心思想：以sku为基础进行聚合。

attr as
(
    select
        sku_id,
        collect_set(named_struct('attr_id',attr_id,'value_id',value_id,'attr_name',attr_name,'value_name',value_name)) attrs
    from ods_sku_attr_value
    where dt='2020-06-14'
    group by sku_id
),

连接销售属性

sale_attr as
(
    select
        sku_id,
        collect_set(named_struct('sale_attr_id',sale_attr_id,'sale_attr_value_id',sale_attr_value_id,'sale_attr_name',sale_attr_name,'sale_attr_value_name',sale_attr_value_name)) sale_attrs
    from ods_sku_sale_attr_value
    where dt='2020-06-14'
    group by sku_id
)

目前八张临时表格全部准备就绪，接下来以这八张表格为基础，进行如下操作

insert overwrite table dim_sku_info partition(dt='2020-06-14')
select
    sku.id,
    sku.price,
    sku.sku_name,
    sku.sku_desc,
    sku.weight,
    sku.is_sale,
    sku.spu_id,
    spu.spu_name,
    sku.category3_id,
    c3.name,
    c3.category2_id,
    c2.name,
    c2.category1_id,
    c1.name,
    sku.tm_id,
    tm.tm_name,
    attr.attrs,
    sale_attr.sale_attrs,
    sku.create_time
from sku
left join spu on sku.spu_id=spu.id
left join c3 on sku.category3_id=c3.id
left join c2 on c3.category2_id=c2.id
left join c1 on c2.category1_id=c1.id
left join tm on sku.tm_id=tm.id
left join attr on sku.id=attr.sku_id
left join sale_attr on sku.id=sale_attr.sku_id;

（2）完整装载sql

with
sku as
(
    select
        id,
        price,
        sku_name,
        sku_desc,
        weight,
        is_sale,
        spu_id,
        category3_id,
        tm_id,
        create_time
    from ods_sku_info
    where dt='2020-06-14'
),
spu as
(
    select
        id,
        spu_name
    from ods_spu_info
    where dt='2020-06-14'
),
c3 as
(
    select
        id,
        name,
        category2_id
    from ods_base_category3
    where dt='2020-06-14'
),
c2 as
(
    select
        id,
        name,
        category1_id
    from ods_base_category2
    where dt='2020-06-14'
),
c1 as
(
    select
        id,
        name
    from ods_base_category1
    where dt='2020-06-14'
),
tm as
(
    select
        id,
        tm_name
    from ods_base_trademark
    where dt='2020-06-14'
),
attr as
(
    select
        sku_id,
        collect_set(named_struct('attr_id',attr_id,'value_id',value_id,'attr_name',attr_name,'value_name',value_name)) attrs
    from ods_sku_attr_value
    where dt='2020-06-14'
    group by sku_id
),
sale_attr as
(
    select
        sku_id,
        collect_set(named_struct('sale_attr_id',sale_attr_id,'sale_attr_value_id',sale_attr_value_id,'sale_attr_name',sale_attr_name,'sale_attr_value_name',sale_attr_value_name)) sale_attrs
    from ods_sku_sale_attr_value
    where dt='2020-06-14'
    group by sku_id
)
insert overwrite table dim_sku_info partition(dt='2020-06-14')
select
    sku.id,
    sku.price,
    sku.sku_name,
    sku.sku_desc,
    sku.weight,
    sku.is_sale,
    sku.spu_id,
    spu.spu_name,
    sku.category3_id,
    c3.name,
    c3.category2_id,
    c2.name,
    c2.category1_id,
    c1.name,
    sku.tm_id,
    tm.tm_name,
    attr.attrs,
    sale_attr.sale_attrs,
    sku.create_time
from sku
left join spu on sku.spu_id=spu.id
left join c3 on sku.category3_id=c3.id
left join c2 on c3.category2_id=c2.id
left join c1 on c2.category1_id=c1.id
left join tm on sku.tm_id=tm.id
left join attr on sku.id=attr.sku_id
left join sale_attr on sku.id=sale_attr.sku_id;

二优惠券维度表（全量）

在这里插入图片描述

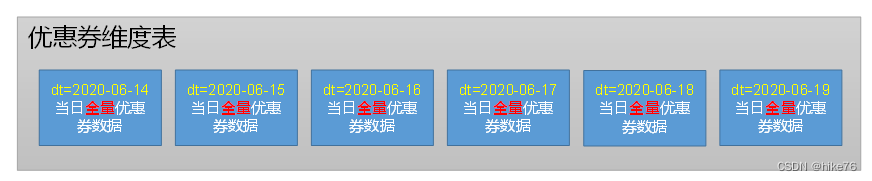

优惠券维度表分区：

在这里插入图片描述

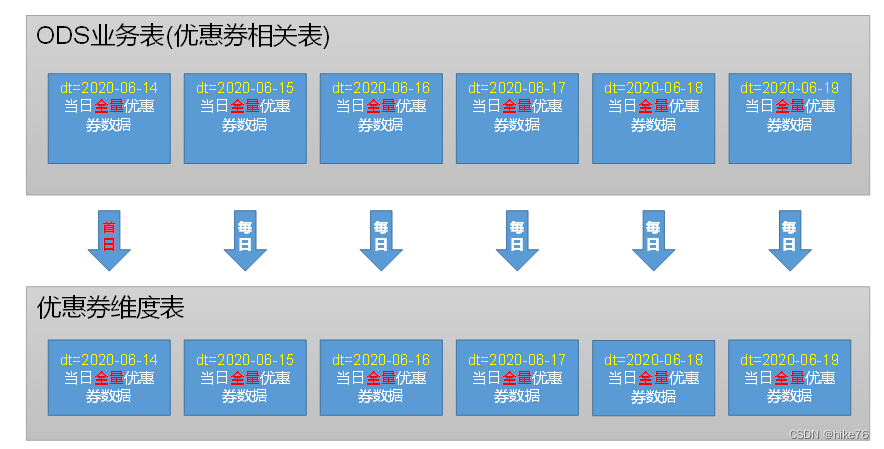

直接每日将ods_coupon_info表中的数据直接导入到DIM层即可

1 建表语句

DROP TABLE IF EXISTS dim_coupon_info;
CREATE EXTERNAL TABLE dim_coupon_info(
    `id` STRING COMMENT '购物券编号',
    `coupon_name` STRING COMMENT '购物券名称',
    `coupon_type` STRING COMMENT '购物券类型 1 现金券 2 折扣券 3 满减券 4 满件打折券',
    `condition_amount` DECIMAL(16,2) COMMENT '满额数',
    `condition_num` BIGINT COMMENT '满件数',
    `activity_id` STRING COMMENT '活动编号',
    `benefit_amount` DECIMAL(16,2) COMMENT '减金额',
    `benefit_discount` DECIMAL(16,2) COMMENT '折扣',
    `create_time` STRING COMMENT '创建时间',
    `range_type` STRING COMMENT '范围类型 1、商品 2、品类 3、品牌',
    `limit_num` BIGINT COMMENT '最多领取次数',
    `taken_count` BIGINT COMMENT '已领取次数',
    `start_time` STRING COMMENT '可以领取的开始日期',
    `end_time` STRING COMMENT '可以领取的结束日期',
    `operate_time` STRING COMMENT '修改时间',
    `expire_time` STRING COMMENT '过期时间'
) COMMENT '优惠券维度表'
PARTITIONED BY (`dt` STRING)
STORED AS ORC
LOCATION '/warehouse/gmall/dim/dim_coupon_info/'
TBLPROPERTIES ("orc.compress"="snappy");

2 数据装载

在这里插入图片描述

insert overwrite table dim_coupon_info partition(dt='2020-06-14')
select
    id,
    coupon_name,
    coupon_type,
    condition_amount,
    condition_num,
    activity_id,
    benefit_amount,
    benefit_discount,
    create_time,
    range_type,
    limit_num,
    taken_count,
    start_time,
    end_time,
    operate_time,
    expire_time
from ods_coupon_info
where dt='2020-06-14';

三活动维度表（全量）

来源于ods_activity_info 和 ods_activity_rule 这两张表，同一个活动可能有多个活动规则，所以以rule的id为粒度来join，即创建activity_rule每条规则的维度表，里面再嵌套activity id

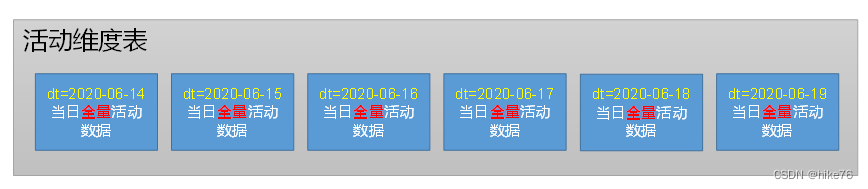

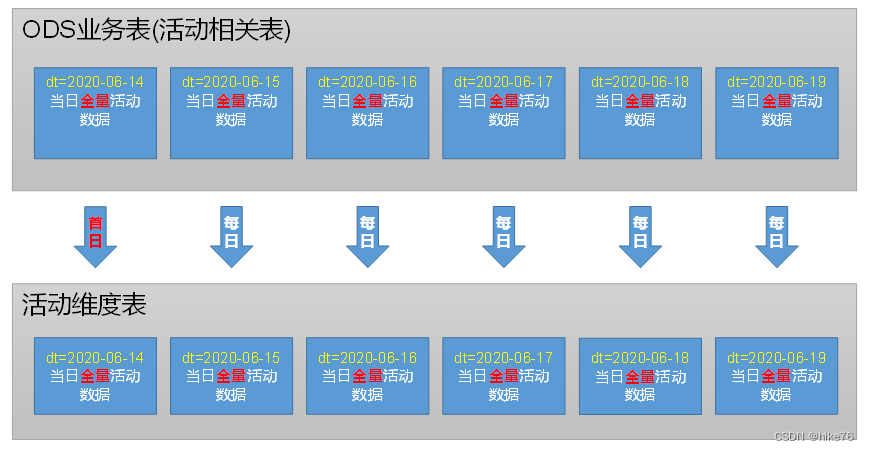

活动维度表分区：

在这里插入图片描述

1 建表语句

DROP TABLE IF EXISTS dim_activity_rule_info;
CREATE EXTERNAL TABLE dim_activity_rule_info(
    `activity_rule_id` STRING COMMENT '活动规则ID',
    `activity_id` STRING COMMENT '活动ID',
    `activity_name` STRING  COMMENT '活动名称',
    `activity_type` STRING  COMMENT '活动类型',
    `start_time` STRING  COMMENT '开始时间',
    `end_time` STRING  COMMENT '结束时间',
    `create_time` STRING  COMMENT '创建时间',
    `condition_amount` DECIMAL(16,2) COMMENT '满减金额',
    `condition_num` BIGINT COMMENT '满减件数',
    `benefit_amount` DECIMAL(16,2) COMMENT '优惠金额',
    `benefit_discount` DECIMAL(16,2) COMMENT '优惠折扣',
    `benefit_level` STRING COMMENT '优惠级别'
) COMMENT '活动信息表'
PARTITIONED BY (`dt` STRING)
STORED AS ORC
LOCATION '/warehouse/gmall/dim/dim_activity_rule_info/'
TBLPROPERTIES ("orc.compress"="snappy");

2 数据装载

用activity_rule activity_id 去 join activity_info 的 id

在这里插入图片描述

insert overwrite table dim_activity_rule_info partition(dt='2020-06-14')
select
    ar.id,
    ar.activity_id,
    ai.activity_name,
    ar.activity_type,
    ai.start_time,
    ai.end_time,
    ai.create_time,
    ar.condition_amount,
    ar.condition_num,
    ar.benefit_amount,
    ar.benefit_discount,
    ar.benefit_level
from
(
    select
        id,
        activity_id,
        activity_type,
        condition_amount,
        condition_num,
        benefit_amount,
        benefit_discount,
        benefit_level
    from ods_activity_rule
    where dt='2020-06-14'
)ar
left join
(
    select
        id,
        activity_name,
        start_time,
        end_time,
        create_time
    from ods_activity_info
    where dt='2020-06-14'
)ai
on ar.activity_id=ai.id;

以上三张维度表，每天数据进来后，直接插入就可以，数据之间彼此没有干扰。

四地区维度表（特殊）

导入一次即可。

数据来源为ods_base_province 和 ods_base_region 两张表。

用ods_base_province 的region_id join ods_base_region 的id以后，将refion_name整合进来就可以了。

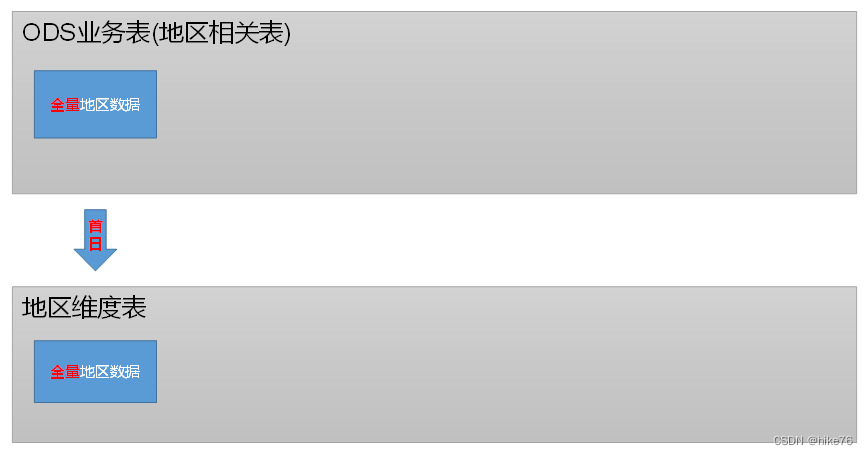

地区维度表分区：

在这里插入图片描述

1 建表语句

DROP TABLE IF EXISTS dim_base_province;
CREATE EXTERNAL TABLE dim_base_province (
    `id` STRING COMMENT 'id',
    `province_name` STRING COMMENT '省市名称',
    `area_code` STRING COMMENT '地区编码',
    `iso_code` STRING COMMENT 'ISO-3166编码，供可视化使用',
    `iso_3166_2` STRING COMMENT 'IOS-3166-2编码，供可视化使用',
    `region_id` STRING COMMENT '地区id',
    `region_name` STRING COMMENT '地区名称'
) COMMENT '地区维度表'
STORED AS ORC
LOCATION '/warehouse/gmall/dim/dim_base_province/'
TBLPROPERTIES ("orc.compress"="snappy");

2 数据装载

insert overwrite table dim_base_province
select
    bp.id,
    bp.name,
    bp.area_code,
    bp.iso_code,
    bp.iso_3166_2,
    bp.region_id,
    br.region_name
from ods_base_province bp
join ods_base_region br on bp.region_id = br.id;

五时间维度表（特殊）

ods层中没有时间维度表，时间维度表作用为某日是工作日还是节假日，如果工作日是星期几，节假日是什么节日，是假期的第几天等等诸如此类的信息。这些信息不需要看业务，看日历即可，所以这种表，在建库的时候，通常通过程序生成数据，一次性导入几年的数据。

1 建表语句

DROP TABLE IF EXISTS dim_date_info;
CREATE EXTERNAL TABLE dim_date_info(
    `date_id` STRING COMMENT '日',
    `week_id` STRING COMMENT '周ID',
    `week_day` STRING COMMENT '周几',
    `day` STRING COMMENT '每月的第几天',
    `month` STRING COMMENT '第几月',
    `quarter` STRING COMMENT '第几季度',
    `year` STRING COMMENT '年',
    `is_workday` STRING COMMENT '是否是工作日',
    `holiday_id` STRING COMMENT '节假日'
) COMMENT '时间维度表'
STORED AS ORC
LOCATION '/warehouse/gmall/dim/dim_date_info/'
TBLPROPERTIES ("orc.compress"="snappy");

2 数据装载

（1）创建临时表格

DROP TABLE IF EXISTS tmp_dim_date_info;
CREATE EXTERNAL TABLE tmp_dim_date_info (
    `date_id` STRING COMMENT '日',
    `week_id` STRING COMMENT '周ID',
    `week_day` STRING COMMENT '周几',
    `day` STRING COMMENT '每月的第几天',
    `month` STRING COMMENT '第几月',
    `quarter` STRING COMMENT '第几季度',
    `year` STRING COMMENT '年',
    `is_workday` STRING COMMENT '是否是工作日',
    `holiday_id` STRING COMMENT '节假日'
) COMMENT '时间维度表'
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION '/warehouse/gmall/tmp/tmp_dim_date_info/'

（2）上传到HDFS

将数据文件<data_info.txt>上传到HFDS上临时表指定路径/warehouse/gmall/tmp/tmp_dim_date_info/

（3）导入

执行以下语句将其导入时间维度表

insert overwrite table dim_date_info select * from tmp_dim_date_info;

（4）校验

检查数据是否导入成功

select * from dim_date_info;

快递鸟一站式物流API解决方案

电商企业物流数字化转型必备！快递鸟 API 接口，72 小时快速完成物流系统集成。全流程实战1V1指导，营造开放的API技术生态圈。

更多推荐

面了极兔的大模型算法岗，薪资给的很满意！！！

快递鸟社区

小递查查快递查询APi接口文档

快递鸟社区

第一次参加开源大赛就拿奖了？我把三个“家务“塞进 AI，拿了个三等奖

快递鸟社区

所有评论(0)

查看更多评论

hike76

@weixin_43923463

已为社区贡献8条内容

【电商数仓】数仓搭建之DIM维度层（商品、优惠券、活动、地区、时间维度表）

hike76

文章目录

零 DIM层最终建模结果

一 商品维度表（全量）

1 商品维度表

2 建模过程分析

3 建表语句

4 装载数据

（1）逐步分析

（2）完整装载sql

二 优惠券维度表（全量）

1 建表语句

2 数据装载

三 活动维度表（全量）

1 建表语句

2 数据装载

四 地区维度表（特殊）

1 建表语句

2 数据装载

五 时间维度表（特殊）

1 建表语句

2 数据装载

（1）创建临时表格

（2）上传到HDFS

（3）导入

（4）校验

所有评论(0)

温馨提示：您尚未绑定手机号

hike76

一商品维度表（全量）

二优惠券维度表（全量）

三活动维度表（全量）

四地区维度表（特殊）

五时间维度表（特殊）
