Java 23 种设计模式：从踩坑到精通 | 外观模式 —— 给复杂系统装一个“一键启动”

摘要：当业务需要调用几十个接口、初始化多个子系统才能完成一个操作时，客户端代码会变得臃肿且高度耦合。外观模式通过引入一个统一的高层接口，将复杂子系统的调用细节封装起来，让客户端只需“一键操作”即可完成所有任务。本文从家庭影院的“一键观影”和电商下单场景出发，完整讲解外观模式的原理、Spring 环境下的依赖注入实现、异常转换与事务边界处理、模块化外观设计，并结合 SLF4J 日志门面、Spring JDBC、Spring Cloud Gateway、Service Mesh 等架构应用，帮你掌握“化繁为简”的设计精髓。

📖 《Java 23 种设计模式：从踩坑到精通》
开篇：系列介绍与目录　｜　上一篇：装饰器模式　｜　当前： 外观模式　｜　下一篇：享元模式
🔗 返回系列总目录

---

1. 从“手忙脚乱”的家庭影院说起

想象你家有一套豪华家庭影院：投影仪、音响、DVD 播放器、幕布、灯光……看一场电影需要依次执行以下步骤：

var screen = new Screen();
var projector = new Projector();
var audio = new AudioSystem();
var dvd = new DVDPlayer();
var light = new Light();

screen.down();          // 放下幕布
projector.on();         // 打开投影仪
projector.setInput(dvd); // 设置输入源
audio.on();             // 打开音响
audio.setVolume(50);    // 调整音量
dvd.on();               // 打开 DVD
dvd.play("Inception");  // 播放电影
light.dim(10);          // 调暗灯光

每次看电影都要重复这 9 个步骤，关机还需要 9 个不同的步骤。如果某个子系统的 API 升级（如新音响系统），所有客户端代码都得修改。更糟糕的是，新来的室友根本不知道要操作哪些设备、按什么顺序。

更隐蔽的问题是：当你在多个地方重复书写相同的初始化代码时，这就是外观模式的重构信号。

外观模式（Facade Pattern）正是为解决这类问题而生的：它提供一个统一的高层接口，封装子系统的复杂调用，让客户端只需与外观对象交互，从而大大简化系统使用。

1.1 你的场景该不该用外观模式？

判断标准	是 → 用外观模式	否 → 用其他方式
子系统复杂，调用步骤多	✅	❌
多个客户端都在重复书写相同的初始化代码	✅	❌
需要为多个子系统提供统一入口	✅	❌
想要降低客户端与子系统的耦合	✅	❌
需要将底层异常转换为统一业务异常	✅	❌
子系统简单，只有一两个类	❌	直接调用即可
客户端需要精细控制子系统的方法组合	❌	直接调用子系统

💡 遵循 YAGNI (You Aren’t Gonna Need It) 原则：不要为未来的复杂性提前过度设计。如果现在只有 2 个类，就直接调用；等到真的需要第 5 个类且调用逻辑复杂时，再重构引入外观。

---

2. 模式定义与 UML 结构

外观模式 为子系统中的一组接口提供一个一致的界面，定义一个高层接口，这个接口使得这一子系统更加容易使用。它属于 结构型设计模式。

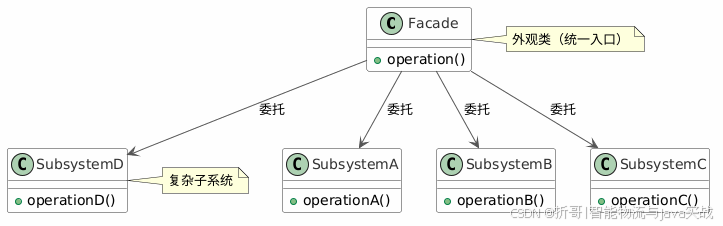

标准外观模式的 UML 类图（星型结构）：

两个角色：

• Facade（外观类）：知道哪些子系统负责处理请求，将客户端请求代理给适当的子系统对象；
• Subsystem Classes（子系统类）：实现子系统功能，处理外观类分配的任务。子系统之间可以互相调用，但它们不知道外观类的存在。

💡 核心理解：外观模式没有“创造”新功能，而是通过“组合+委托”为复杂子系统提供一个简化的访问入口。控制权属于外观——遵循好莱坞原则：“别找我，我找你”。注意外观是星型结构（Client -> Facade -> Subsystems），子系统彼此独立且不知道外观的存在；这与中介者模式的网状结构扁平化（Colleagues 之间原本网状依赖，通过 Mediator 中转）有本质区别。

---

3. 代码实现：家庭影院一键观影

3.1 子系统类

public class Screen {
    public void down() { System.out.println("幕布下降"); }
    public void up() { System.out.println("幕布上升"); }
}

public class Projector {
    public void on() { System.out.println("投影仪开启"); }
    public void off() { System.out.println("投影仪关闭"); }
    public void setInput(DVDPlayer dvd) { System.out.println("投影仪输入源设置为 DVD"); }
}

public class AudioSystem {
    public void on() { System.out.println("音响开启"); }
    public void off() { System.out.println("音响关闭"); }
    public void setVolume(int level) { System.out.println("音响音量设置为 " + level); }
}

public class DVDPlayer {
    public void on() { System.out.println("DVD 播放器开启"); }
    public void off() { System.out.println("DVD 播放器关闭"); }
    public void play(String movie) { System.out.println("正在播放电影：" + movie); }
}

public class Light {
    public void dim(int level) { System.out.println("灯光调暗至 " + level + "%"); }
    public void on() { System.out.println("灯光全开"); }
}

3.2 外观类（Spring 环境下的依赖注入写法）

@Service
@RequiredArgsConstructor
public class HomeTheaterFacade {
    private final Screen screen;
    private final Projector projector;
    private final AudioSystem audio;
    private final DVDPlayer dvd;
    private final Light light;

    // 如果不使用 Lombok，可手动编写如下构造器：
    // public HomeTheaterFacade(Screen screen, Projector projector,
    //                          AudioSystem audio, DVDPlayer dvd, Light light) {
    //     this.screen = screen;
    //     this.projector = projector;
    //     this.audio = audio;
    //     this.dvd = dvd;
    //     this.light = light;
    // }

    // 一键观影
    public void watchMovie(String movie) {
        System.out.println("========== 准备观影 ==========");
        screen.down();
        projector.on();
        projector.setInput(dvd);
        audio.on();
        audio.setVolume(50);
        dvd.on();
        dvd.play(movie);
        light.dim(10);
        System.out.println("========== 享受电影吧！ ==========");
    }

    // 一键关机
    public void endMovie() {
        System.out.println("========== 观影结束 ==========");
        light.on();
        dvd.off();
        audio.off();
        projector.off();
        screen.up();
        System.out.println("========== 再见！ ==========");
    }
}

3.3 客户端调用

// 所有 Bean 由 Spring 容器管理
@Autowired
private HomeTheaterFacade homeTheater;

public void relax() {
    homeTheater.watchMovie("盗梦空间");
    System.out.println();
    homeTheater.endMovie();
}

输出：

========== 准备观影 ==========
幕布下降
投影仪开启
投影仪输入源设置为 DVD
音响开启
音响音量设置为 50
DVD 播放器开启
正在播放电影：盗梦空间
灯光调暗至 10%
========== 享受电影吧！ ==========

========== 观影结束 ==========
灯光全开
DVD 播放器关闭
音响关闭
投影仪关闭
幕布上升
========== 再见！ ==========

客户端从 9 步操作简化到只需调用 watchMovie() 和 endMovie()。如果音响系统升级换代，只需修改外观类内部实现，客户端零影响。

---

4. 代码实现：订单下单系统

另一个经典场景是电商下单，涉及库存、支付、物流、通知四个子系统。在外观层统一处理异常和回滚逻辑。

4.1 子系统类

@Service
public class InventoryService {
    public boolean checkStock(String productId, int quantity) {
        System.out.println("检查库存：商品 " + productId + "，数量 " + quantity);
        return true;
    }

    public void deductStock(String productId, int quantity) {
        System.out.println("扣减库存：商品 " + productId + "，数量 " + quantity);
    }
}

@Service
public class PaymentService {
    public boolean processPayment(String account, double amount) {
        System.out.println("处理支付：账户 " + account + "，金额 " + amount);
        return true;
    }
}

@Service
public class LogisticsService {
    public void shipOrder(String productId, String address) {
        System.out.println("发货：商品 " + productId + " → 地址 " + address);
    }
}

@Service
public class NotificationService {
    public void sendConfirmation(String email) {
        System.out.println("发送确认邮件到 " + email);
    }

    public void sendFailureNotice(String email, String reason) {
        System.out.println("发送失败通知到 " + email + "，原因：" + reason);
    }
}

4.2 外观类

@Service
@RequiredArgsConstructor
public class OrderFacade {
    private final InventoryService inventory;
    private final PaymentService payment;
    private final LogisticsService logistics;
    private final NotificationService notification;

    /**
     * 统一下单入口
     * 将底层子系统的复杂调用和异常处理封装在外观层
     */
    public void placeOrder(String productId, int quantity, String account,
                           double amount, String address, String email) {
        System.out.println("===== 开始下单流程 =====");
        try {
            if (!inventory.checkStock(productId, quantity)) {
                throw new BusinessException("库存不足");
            }
            inventory.deductStock(productId, quantity);

            if (!payment.processPayment(account, amount)) {
                throw new BusinessException("支付失败，触发库存回滚");
            }

            logistics.shipOrder(productId, address);
            notification.sendConfirmation(email);
            System.out.println("===== 下单成功 =====");

        } catch (BusinessException e) {
            // 统一异常处理：将子系统异常转换为业务可理解的异常
            log.error("下单失败：{}", e.getMessage());
            notification.sendFailureNotice(email, e.getMessage());
            throw e; // 交由上层 ControllerAdvice 统一处理
        } catch (Exception e) {
            log.error("系统异常：", e);
            notification.sendFailureNotice(email, "系统繁忙，请稍后重试");
            throw new BusinessException("下单失败，请联系客服", e);
        }
    }
}

// 统一业务异常
public class BusinessException extends RuntimeException {
    public BusinessException(String message) {
        super(message);
    }
    public BusinessException(String message, Throwable cause) {
        super(message, cause);
    }
}

💡 异常处理最佳实践：外观层不应吞掉异常，而是将子系统技术异常（如 SQLException）转换为业务异常，并统一向上层抛出。Spring 项目中可使用 @ControllerAdvice 全局捕获 BusinessException 并返回友好提示，外观层只负责日志和补偿动作。

4.3 客户端

@Autowired
private OrderFacade orderFacade;

public void checkout() {
    orderFacade.placeOrder("P12345", 1, "user001", 299.99, "北京市朝阳区", "user@example.com");
}

---

5. 进阶优化：解决外观模式的“上帝类”问题

5.1 模块化外观（按业务场景拆分）

不要让一个 OrderFacade 承担所有下单、退款、查询、统计的职责。按业务场景拆分为多个专注的外观：

OrderFacade       → 负责下单流程
PaymentFacade     → 负责支付相关
ShippingFacade    → 负责物流相关

这样每个外观类职责单一，避免了“上帝类”风险。

5.2 结合工厂模式（扩展子系统无需改外观）

如果外观类需要适配多个下游子系统（如不同的支付渠道），可结合工厂模式：

@Service
public class PaymentFacade {
    private final Map<String, PaymentService> paymentServiceMap;

    public PaymentFacade(Map<String, PaymentService> paymentServiceMap) {
        this.paymentServiceMap = paymentServiceMap;
    }

    public void pay(String channel, double amount) {
        PaymentService service = paymentServiceMap.get(channel);
        if (service == null) {
            throw new BusinessException("不支持的支付渠道：" + channel);
        }
        service.processPayment(amount);
    }
}

新增支付渠道只需新增一个 PaymentService 实现类，外观类无需修改。

5.3 响应式外观（Reactive Facade）

在 Spring WebFlux 等高并发响应式架构中，外观同样适用。只需将方法返回值改为 Mono/Flux，内部非阻塞编排：

public Mono<Void> placeOrderReactive(OrderRequest request) {
    return inventory.checkStockReactive(request.getProductId())
        .switchIfEmpty(Mono.error(new BusinessException("库存不足")))
        .then(payment.processPaymentReactive(request.getAccount()))
        .then(logistics.shipOrderReactive(request.getAddress()))
        .then(notification.sendConfirmation(request.getEmail()));
}

对外依然保持极简的响应式接口。

---

6. 优缺点一览

优点	缺点
简化调用：客户端只与外观交互，无需了解子系统复杂性	不符合开闭原则：引入新子系统可能需要修改外观类（可结合工厂模式缓解）
降低耦合：子系统变更只需修改外观，客户端不受影响	可能成为“上帝类”：所有请求都经过外观，职责过重（用模块化外观解决）
分层清晰：在多层架构中，外观可作为层间解耦手段	可能隐藏关键细节：高级用户可能需要直接访问子系统功能
保护子系统：客户端不会误用子系统暴露的危险方法
异常转换：将技术异常转为业务异常，保护上层代码
测试友好：可以 Mock 外观类，无需 Mock 所有子系统

---

7. 外观模式 vs 中介者模式

这两个模式都充当“中间人”角色，但目的完全不同：

对比维度	外观模式	中介者模式
目的	简化接口，提供统一入口	协调多个对象间的复杂交互
通信方向	单向调用：外观 → 子系统	双向协调：中介者 ↔ 同事类
控制权	外观控制流程（好莱坞原则：别找我，我找你）	中介者协调流程（观察者+转发）
子系统感知	子系统不知道外观存在	同事类依赖中介者
关系结构	星型结构 (Client -> Facade -> Subsystems)	网状结构扁平化 (Colleagues <-> Mediator)
典型应用	SLF4J、JdbcTemplate、网关、Sidecar	GUI 对话框、聊天室、DispatcherServlet

💡 简单记忆：外观是“一键操作”（单向星型），中介者是“中间人调停”（双向网状）。你按下“观影”按钮，外观替你操作所有设备，设备不知道外观的存在；你在聊天室发言，中介者把消息转发给所有人，每个人都知道中介者。

---

8. 框架与实践中的应用

8.1 SLF4J 日志门面

SLF4J 是外观模式的教科书级应用。它提供一个统一的日志接口，后端可以绑定 Logback、Log4j2、JUL 等不同实现。业务代码只需依赖 SLF4J，切换日志框架零代码修改。

8.2 Spring JDBC：JdbcTemplate

JdbcTemplate 封装了 JDBC 中获取连接、执行 SQL、处理结果集、释放资源等一系列复杂操作。它将 SQLException 统一转换为 Spring 的 DataAccessException 体系，这正是外观模式“异常转换”能力的体现。

8.3 Spring Cloud Gateway / Netflix Zuul

微服务网关是外观模式在架构层面的体现。前端只需与网关通信，网关将请求路由到后端的几十个微服务，并负责鉴权、限流、日志等横切关注点。

8.4 服务网格（Service Mesh）中的 Sidecar 模式

每个微服务旁边部署一个 Sidecar 代理（如 Envoy），负责网络通信、服务发现、负载均衡等。服务只需要与 Sidecar 交互，无需关心底层复杂拓扑——这是外观模式在基础设施层的经典映射。

---

9. AI 时代的外观模式

2026 年，AI 不仅帮你生成代码，还能帮你重构识别和质量守护。

生成代码：

“我有一个复杂的电商下单系统，包含库存、支付、物流、通知四个子系统。请帮我设计一个 OrderFacade 外观类，封装下单流程，要求：1）使用 Spring Boot 依赖注入；2）提供 placeOrder() 统一入口；3）内部处理异常和回滚逻辑，将底层异常转换为统一业务异常；4）生成对应的 JUnit 5 测试。”

AI 代码审查：

“请分析我的 OrderFacade，检查是否存在‘上帝类’的迹象，并建议如何拆分。”

AI 坏味道检测：
当 AI 在代码库中发现 5 个不同地方都重复书写“初始化 3 个 Bean 并顺序调用”的相同逻辑时，可以提示：“检测到重复的子系统调用，建议引入外观模式封装。”

---

10. 常见误区与面试高频题

❌ 误区1：外观模式就是加个包装类
外观模式的核心是简化和异常屏蔽，而非单纯封装。

❌ 误区2：外观模式不让客户端直接访问子系统
外观是一种可选封装，高级用户可绕过外观直接操作子系统。

❌ 误区3：外观模式违反开闭原则所以不好
可通过结合工厂模式或模块化外观来缓解。

❌ 误区4：子系统只有几个类就不需要外观
遵循 YAGNI 原则：如果只有 2 个类且调用简单，直接调用即可。当调用步骤增多、重复代码出现，或需要异常转换时，再引入外观。

💡 面试高频追问

• SLF4J 用了什么设计模式？ → 外观模式。
• 外观模式与中介者模式的区别？ → 外观单向星型，中介者双向网状；子系统不知道外观，同事类依赖中介者。
• 什么时候该用外观模式？ → 子系统复杂、调用步骤多、多处重复书写相同初始化代码、需要异常转换时。
• JdbcTemplate 是外观模式吗？ → 是。它简化了 JDBC 操作，并统一转换异常。

---

🎉 恭喜：如果你能立刻说出 SLF4J、JdbcTemplate、微服务网关都是外观模式的应用，并清楚它与中介者模式的结构性差异，你已经掌握了结构型模式中最重要的“化繁为简”思想。

---

11. 六大设计原则在外观模式中的体现

设计原则	体现
单一职责原则（SRP）	外观类只负责协调，不实现具体业务；模块化外观强化了这一点
开闭原则（OCP）	新增子系统时外观类可能需要修改，可结合工厂模式缓解
里氏替换原则（LSP）	子系统可替换升级，不影响外观
依赖倒置原则（DIP）	客户端依赖外观抽象，子系统通过 DI 注入
接口隔离原则（ISP）	外观提供精简的高层接口，避免“胖接口”
迪米特法则（LoD）	客户端只与外观交互，最少知识原则

---

12. 总结

外观模式是“化繁为简”的经典模式，它通过封装子系统调用，为客户端提供统一的高层接口。SLF4J 是日志的外观，JdbcTemplate 是 JDBC 的外观，微服务网关是整个后端服务的外观。外观模式的核心价值不仅在于“简化调用”，更在于异常转换和解耦子系统。

✅ 最终建议：当子系统繁杂、调用步骤多、多处重复书写相同初始化代码、或需要将技术异常转为业务异常时，优先引入外观层。按业务场景拆分为多个模块化外观，避免上帝类；结合工厂模式实现可配置的子系统切换。若子系统只有 1~2 个类且调用简单，遵循 YAGNI 原则直接调用即可，勿过度设计。

---
