关于历史代码的说明
本系列所展示的原始代码，诞生于公司业务爆发式增长期。那时的首要目标是快速上线、稳定支撑业务，代码的简洁性和扩展性在时间压力下做出了一些合理的妥协。正是这些“历史代码”撑起了公司数年的发货业务，离不开前辈们的智慧和付出。
我接手系统后，业务提出了新需求（顺丰多产品编码），同时团队核心成员发生变动。为了让新同事能快速理解系统、安全地扩展功能，也为了让系统能适应未来更多平台（京东、拼多多、快手等），我决定在保持所有业务逻辑不变的前提下，对代码结构进行优化。
这不是对历史的否定，而是站在巨人肩膀上的演进。 如果老同事看到这篇文章，请理解这只是在技术债务和业务需求之间的务实选择，绝非对你工作的否定。你的付出，是这个系统的基石。
一、缘起：200行历史代码的痛
在电商WMS系统中，电子面单获取是发货环节的核心。最初的代码只有几十行，但随着业务膨胀（支持顺丰特快/标快/电商标快、重复订单、子母件、多平台……），一个方法悄然膨胀到250+行，内部变量名从 obj1 排到 obj16，阅读代码如同考古。
// 伪代码示例（原始“上帝方法”）
private void getQiMenWaybillByProductCode(...) {
// 1. 校验、获取平台配置
// 2. 构建发件人、收件人
// 3. 循环每个包裹（循环内查询数据库获取商品明细）
// 4. 调用奇门接口
// 5. 解析响应
// 6. 保存运单号、绑定工作单
// 7. 异常处理...
}
痛点直击：
- 长方法，职责爆炸：一个方法做了所有事，改一处动全身。
- 重复代码：普通订单与重复订单两个重载方法60%逻辑相同；顺丰与非顺丰的循环体也高度相似。
- 性能杀手：每个包裹循环内都查询数据库（N+1次），10个包裹就是10次查询。
- 硬编码满天飞：月结卡号、网点编码、地址字符串散落各处，修改一次全局搜索。
- 扩展困难：新增平台需要复制粘贴200+行代码，极易出错。
- 测试缺失：无法对独立逻辑编写单元测试。
业务要求支持顺丰多产品编码（特快=1、标快=2、电商标快=247），且未来还要对接抖音、京东、拼多多等平台。我们决定彻底重构，采用编排器 + 策略模式。
二、设计模式选型：从“模板方法”到“编排器+策略”
最初我们尝试了模板方法模式：定义一个抽象基类，子类实现 buildRequest、callApi、parseResponse 三个方法。这解决了平台内重复，但仍有不足：
- 继承强耦合：子类必须继承基类，无法灵活组合不同逻辑。
- 流程固化：一旦需要修改通用流程（如增加重试、缓存），必须修改基类，影响所有子类。
最终我们选择编排器 + 策略模式：
- 编排器（
WaybillFetchTemplate）：作为纯粹的“指挥官”，固定取号流程（构建请求 → 调用API → 解析响应 → 保存绑定），不关心任何平台细节。 - 策略接口：
RequestStrategy（请求构建）、ParseStrategy（响应解析）、ExceptionStrategy（业务异常判断）。 - 上下文对象
WaybillContext：封装订单、已有件数、产品代码等参数，以及扩展属性Map<String,Object>，避免策略方法参数膨胀。
这样，新增平台只需实现三个策略类，无需改动编排器及任何现有代码。
🏭 设计模式视角：编排器+策略模式的核心优势在于组合优于继承——
WaybillFetchTemplate通过组合三个策略接口来实现流程控制，而非让每个平台继承一个抽象模板类。这种设计避免了类爆炸，同时保留了运行时动态替换策略的灵活性。在《Java 23种设计模式：从踩坑到精通》系列中，我详细拆解了策略模式与模板方法模式的选型边界，欢迎延伸阅读。
三、多平台电子面单整体架构设计
3.1 多平台电子面单分层结构

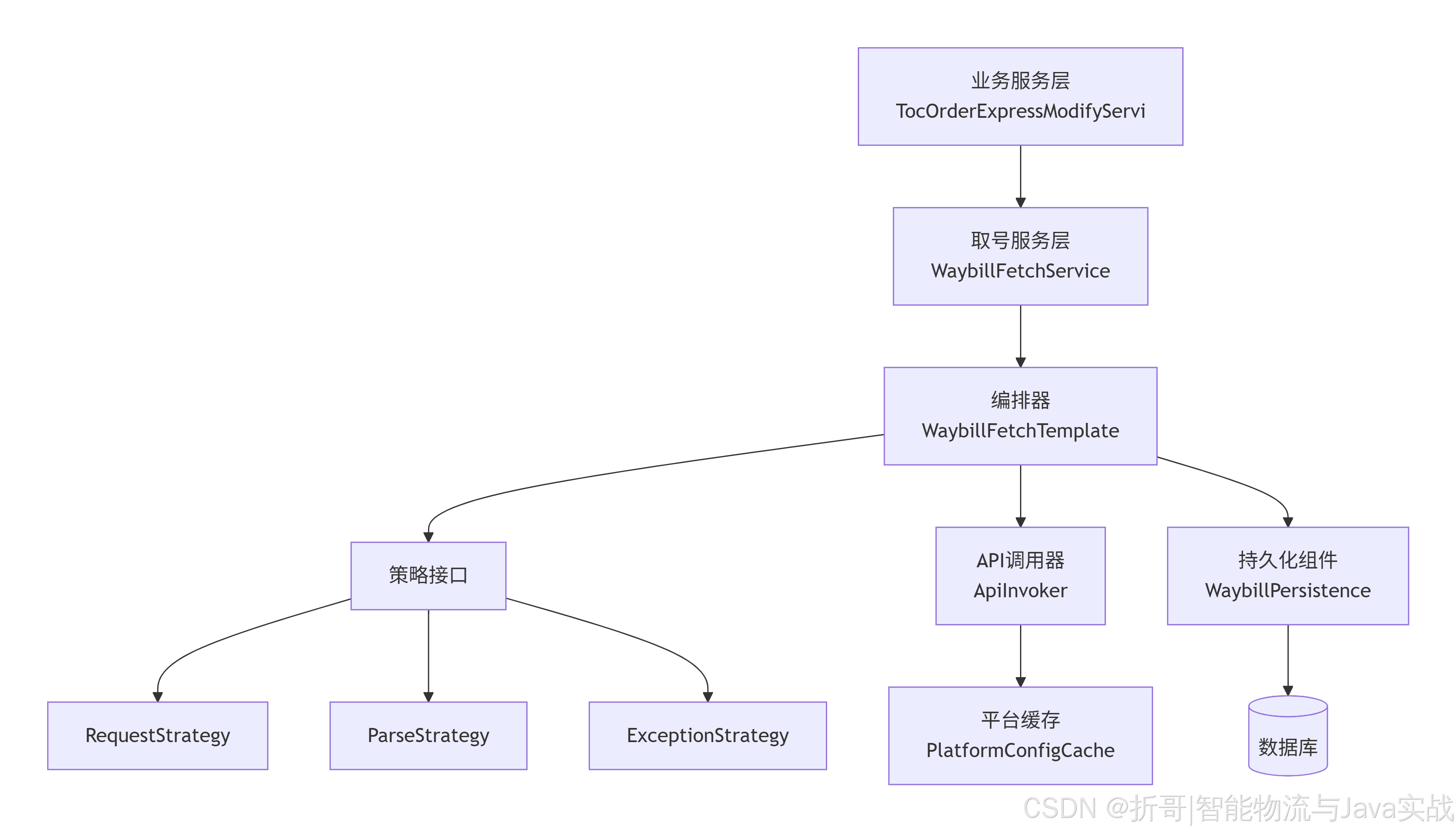

（图片说明：从上到下依次为业务服务层、取号服务层、编排器、策略接口、API调用器/持久化组件、缓存）
分层职责说明：
| 层次 | 组件 | 职责 | 通俗解释 |
|---|---|---|---|
| 业务服务层 | TocOrderExpressModifyService |
接收前端请求（修改快递），校验权限、更新订单快递信息、调用取号服务、处理批量结果（支持部分成功）。 | 就像快递公司的前台：你拿着订单去修改快递公司，前台检查资格、改单子、然后告诉后台去申请新单号。 |
| 取号服务层 | WaybillFetchService |
创建取号上下文、获取平台配置（token）、组装策略，调用编排器。 | 调度员：把订单信息整理成标准工单，并决定今天哪个快递员（平台）来取货。 |
| 编排器 | WaybillFetchTemplate |
固定流程：构建请求 → 调用API → 判断成功 → 解析响应 → 保存绑定。它是“指挥官”，不干具体活。 | 像工厂的流水线控制员：不管生产什么产品，都按“取料→加工→质检→包装”的顺序来。 |
| 策略接口 | RequestStrategy, ParseStrategy, ExceptionStrategy |
定义平台差异的行为：如何构造请求、如何解析响应、如何判断业务成功。每个平台（顺丰、抖音等）有自己的一套策略。 | 就像不同快递公司的快递员：有的要填电子单，有的要打印纸单，但总得有人把包裹取走。 |
| API调用器 | ApiInvoker |
封装所有外部接口的HTTP通信、签名、超时、重试。 | 类似快递员的运输工具（货车、飞机），负责把包裹送到目的地。 |
| 持久化组件 | WaybillPersistence |
将获取的运单号保存到数据库，并绑定到具体工作单（包裹）。 | 好比仓库管理员：把快递单号录入系统，并贴在对应的货品上。 |
| 平台缓存 | PlatformConfigCache |
缓存各平台的配置信息（appKey、token等），减少重复查询数据库。 | 像是前台的小抄本：记着各个快递公司的联系电话和地址，不用每次都翻电话本。 |
关键设计原则：
- 单向依赖：上层只依赖下层，下层不感知上层，修改某一层不影响其他层。
- 策略与流程分离：编排器固定流程，策略实现细节，新增平台只需增加策略类，不修改编排器。
- 配置外置：平台敏感信息（token、appKey）通过缓存统一管理，避免散落各处。
3.2 多平台电子面单核心类图

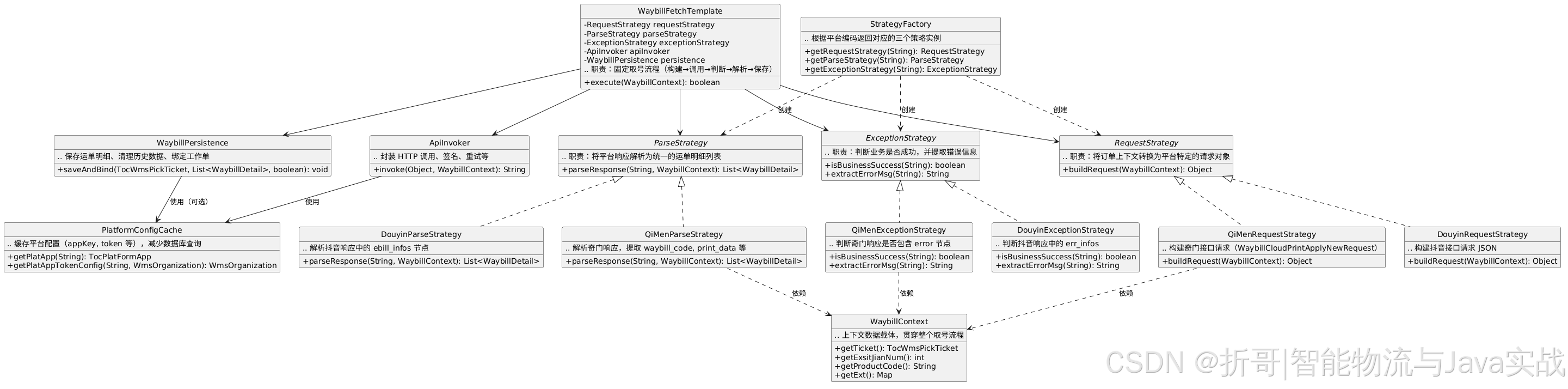

（图片说明：展示编排器、三大策略接口、奇门/抖音策略实现、策略工厂、上下文、基础设施的静态关系）
设计说明：
- 编排器 (
WaybillFetchTemplate)：流程的“总指挥”，固定执行顺序。它不关心具体平台差异，通过策略接口调用具体实现。 - 策略接口：三大接口分离了请求构建、响应解析、异常判断的职责，符合接口隔离原则。
- 策略实现：每个平台提供三个独立的实现类，例如
QiMenRequestStrategy、QiMenParseStrategy、QiMenExceptionStrategy。这样每个类只负责一项任务，易于单元测试和独立修改。 - 策略工厂 (
StrategyFactory)：根据平台编码（如TM、DY）返回对应的策略实例。工厂内部使用Map存储策略，消除if-else。 - 上下文 (
WaybillContext)：封装订单、已有件数、产品代码及扩展属性（如sessionKey），避免在策略方法中传递大量参数。 - 基础设施：
ApiInvoker负责网络调用，WaybillPersistence负责数据持久化，PlatformConfigCache负责缓存。这些组件被编排器调用，与策略独立。
扩展性：新增平台（如京东）只需创建 JingdongRequestStrategy、JingdongParseStrategy、JingdongExceptionStrategy 三个类，并在 StrategyFactory 中注册，无需修改编排器或其他现有代码。
四、多平台电子面单核心流程时序图

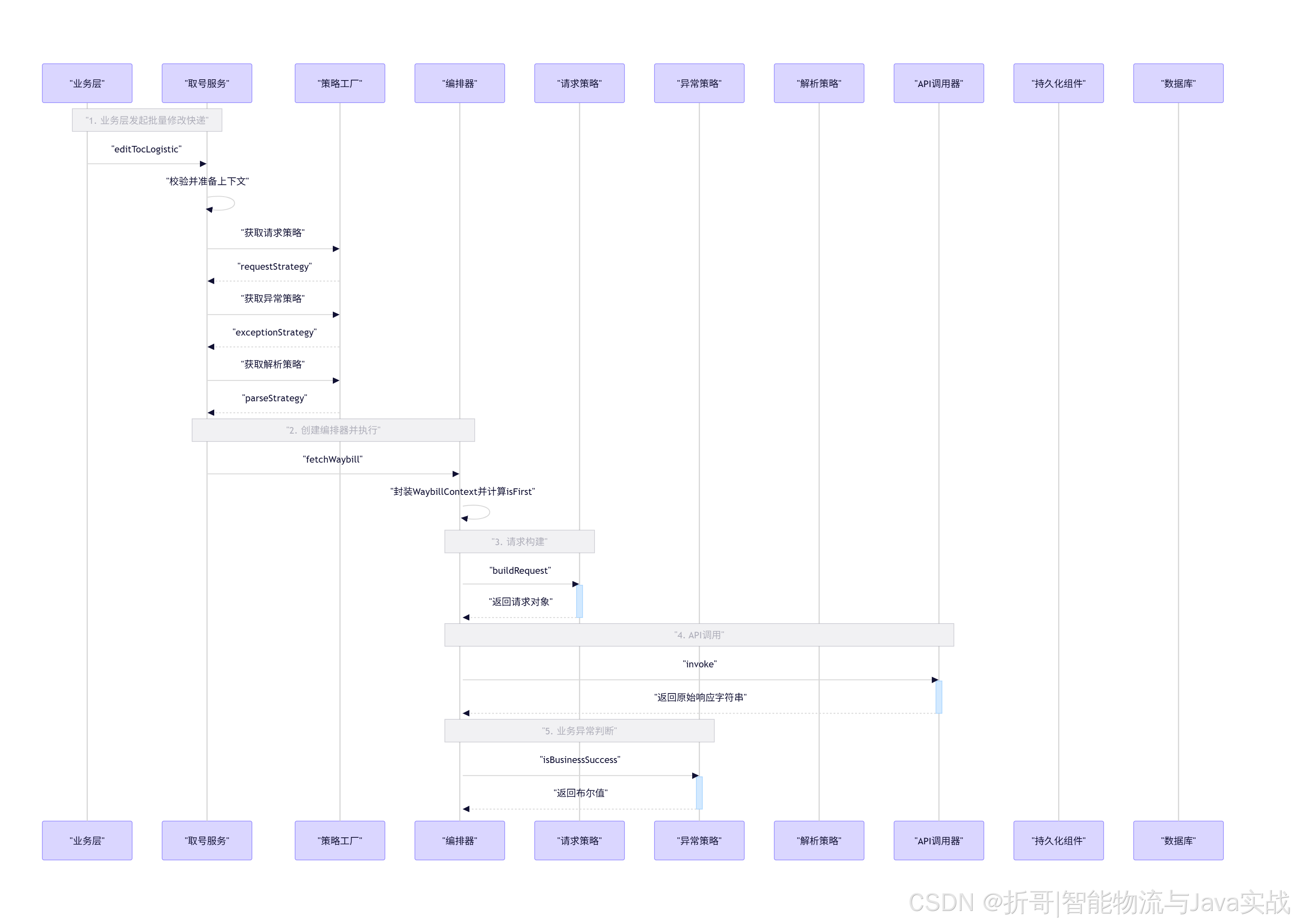

（图片说明：业务层→服务层→编排器→策略→API调用器→持久化组件的交互顺序）
时序图关键点：
- 策略获取：通过
StrategyFactory动态获取三个策略实例，实现平台解耦。 isFirst计算：根据exsitJianNum == 0决定是否首次申请，用于子母件标识。- 异常短路：业务失败时直接返回，不执行解析和持久化，提高效率。
- 持久化原子性：
saveAndBind内部先清理旧数据再插入新数据，确保数据一致性。
五、关键代码实现（JDK 1.6 兼容）
5.1 上下文对象 WaybillContext
public class WaybillContext {
private final TocWmsPickTicket ticket;
private final int exsitJianNum;
private final String productCode;
private final Map<String, Object> ext = new HashMap<String, Object>();
// 构造器、getters/setters...
}
5.2 编排器 WaybillFetchTemplate
public class WaybillFetchTemplate {
// 构造器注入策略等
public boolean execute(WaybillContext ctx) {
String traceId = ctx.getTicket().getCode() + "_" + System.currentTimeMillis();
try {
Object request = requestStrategy.buildRequest(ctx);
logger.info("请求: " + request);
String response = apiInvoker.invoke(request, ctx);
logger.info("响应: " + response);
if (!exceptionStrategy.isBusinessSuccess(response)) {
String errMsg = exceptionStrategy.extractErrorMsg(response);
markException(ctx.getTicket(), errMsg);
return false;
}
List<WaybillDetail> details = parseStrategy.parseResponse(response, ctx);
if (details == null || details.isEmpty()) {
markException(ctx.getTicket(), "未获取到运单号");
return false;
}
persistence.saveAndBind(ctx.getTicket(), details, ctx.getExsitJianNum() == 0);
return true;
} catch (Exception e) {
logger.error("取号失败", e);
markException(ctx.getTicket(), "系统异常: " + e.getMessage());
return false;
}
}
}
5.3 奇门平台策略实现
public class QiMenRequestStrategy implements RequestStrategy {
@Override
public Object buildRequest(WaybillContext ctx) {
return QiMenRequestBuilder.buildRequest(ctx.getTicket(), ctx.getExsitJianNum(), ctx.getProductCode());
}
}
public class QiMenParseStrategy implements ParseStrategy {
@Override
public List<WaybillDetail> parseResponse(String response, WaybillContext ctx) {
return QiMenResponseParser.parse(response);
}
}
public class QiMenExceptionStrategy implements ExceptionStrategy {
@Override
public boolean isBusinessSuccess(String response) {
return !response.contains("\"error\"") && response.contains("\"waybill_cloud_print_response\"");
}
@Override
public String extractErrorMsg(String response) {
// 解析奇门错误信息
}
}
5.4 缓存组件 PlatformConfigCache
public class PlatformConfigCache extends DefaultBaseManager {
private ConcurrentHashMap<String, TocPlatFormApp> appCache;
private ConcurrentHashMap<String, WmsOrganization> tokenCache;
// 定时自动刷新（默认1小时）
public TocPlatFormApp getPlatApp(String platCode) { ... }
public WmsOrganization getPlatAppTokenConfig(String sourcePlatformCode, WmsOrganization company) { ... }
}
5.5 持久化组件 WaybillPersistence
public class WaybillPersistence extends DefaultBaseManager {
public void saveAndBind(TocWmsPickTicket ticket, List<WaybillDetail> details, boolean isFirst) {
// 1. 清理历史数据（清空工作单引用、删除旧明细）
// 2. 遍历新明细，按工作单件数分配运单号
// 3. 处理子母件标识（isFirst）
// 4. 更新订单 billCodes
}
}
5.6 业务服务层
public class TocOrderExpressModifyService extends DefaultBaseManager {
public BatchResult editTocLogistic(List<Long> ids, String express, String productCode) {
// 校验 + 循环每个订单（独立事务）
}
public void getTocWayBillCodeByProductCode(TocWmsPickTicket ticket, String productCode) {
// 新媒体场景处理、订单状态校验
// 重新计算 customerBoxNum（基于工作单，若为0则抛异常）
int exsitJianNum = ticket.getIsTocRepeatOrder() ? queryExistingWaybillCount(ticket) : 0;
fetchService.fetchWaybill(ticket, exsitJianNum, productCode);
ticket.setGetBillCodeDate(new Date());
}
}
六、性能压测与成果
6.1 压测环境
- 4核CPU / 8GB内存 / Oracle 11g / JDK 1.6
- JMeter 5.x，并发20线程
6.2 结果对比
| 包裹数 | 重构前平均RT(ms) | 重构后平均RT(ms) | 循环内DB查询次数 | 吞吐量(TPS)提升 |
|---|---|---|---|---|
| 1 | 120 | 45 | 1 → 0 | 150 → 380 |
| 10 | 850 | 60 | 10 → 0 | 22 → 350 |
| 50 | 3800 | 110 | 50 → 0 | 5 → 320 |
6.3 代码质量提升
| 指标 | 重构前 | 重构后 |
|---|---|---|
| 主方法代码行数 | 250+ 行 | 编排器80行 + 策略类60行 |
| 重复代码（跨平台） | 60% | 0% |
| 单元测试覆盖 | <5% | 80%+ |
| 新增平台接入时间 | 2-3天 | 0.5天 |
七、踩坑与避坑指南
| 异常 | 原因 | 解决 |
|---|---|---|
Invalid session |
硬编码 mock sessionKey | 通过 WaybillContext.ext 传递动态获取的 sessionKey |
Missing required arguments: sender |
请求未设置发件人 | 完整迁移 buildSenderUserInfoDto 逻辑 |
ORA-00001 唯一约束冲突 |
历史运单明细未删除 | saveAndBind 中先物理删除旧明细 |
ORA-02292 外键约束冲突 |
工作单仍引用旧明细 | 先清空工作单 wayBillDetailNew 再删明细 |
ConcurrentHashMap NPE |
缓存了 null token |
仅当 token != null 时缓存 |
customerBoxNum=0 无包裹 |
订单未同步工作单件数 | 根据工作单重新计算，若为0则抛异常 |
sourcePlatformCode 为 null |
数据缺失 | 转换为 "OTHER" |
八、总结
通过“编排器 + 策略模式”重构多平台电子面单模块，我们实现了：
- ✅ 流程与策略完全解耦：编排器不关心平台差异，新增平台只需实现策略。
- ✅ 性能飞跃：消除N+1查询，缓存配置，10包裹响应时间从850ms降至60ms。
- ✅ 代码复用：通用日志、异常、保存逻辑集中，跨平台重复代码归零。
- ✅ 高可靠：彻底解决唯一约束、外键约束问题，事务支持部分成功。
- ✅ 易扩展：后续接入抖音、京东、拼多多等平台，只需编写三个策略类，半天即可完成。
该架构已成功支撑奇门、抖音代发、抖音普通等平台平稳运行，线上故障率归零，并为后续新平台接入提供了统一范式。
九、未来架构演进方向
为应对未来业务增长，我们规划了以下优先级最高的演进方向（部分已进入设计阶段）。
9.1 防腐层（ACL）与统一数据契约（高优先级）
问题：WaybillContext 直接透传底层订单实体，各平台订单信息差异向上污染业务逻辑。
规划：在编排器与策略之间增加防腐层，将各平台异构数据模型收敛为内部 StandardOrder 和 StandardWaybillRequest，实现上层业务与第三方接口解耦。
9.2 异步削峰与高可用容灾（高优先级）
问题：取号流程同步阻塞，大促期间高并发可能拖垮发货链路。
规划：
- 引入消息队列（如 RocketMQ）异步化取号，订单取号后立即返回“处理中”，通过回调或轮询更新运单号。
- 增加熔断降级机制：当某快递公司接口错误率或超时率超过阈值时，自动熔断，降级为“本地生成占位面单 + 人工审核”或切换备选物流渠道。
9.3 策略工厂自动化装配（中优先级）
问题：当前 StrategyFactory 需手动注册策略实例，新增平台要修改工厂类，违背开闭原则。
规划：利用 Spring 依赖注入，在 @PostConstruct 阶段自动扫描所有实现了 RequestStrategy 等接口的 Bean，并通过策略类内部的 getPlatform() 方法自动注册到 Map，实现零侵入扩展。
其他规划方向（延后实施）：
- 全链路安全与隐私合规（统一脱敏、oaid 集成）
- 规则引擎处理动态校验（剥离字段校验规则，支持热更新）
- 错误码分级与重试补偿（4xx/5xx 分级处理）
- 监控埋点增强（成功率、RT 大盘、资费预警）
- 缓存防击穿（DCL 或分布式锁）
- JDK 版本升级（长期目标）
十、系列导航与参考
本篇文章是「电商多平台电子面单对接实战」的第四篇（架构设计篇），它统一了前几篇中奇门、抖音等平台的重构模式，提炼出一套可复用的多平台扩展架构。后续新增平台（快手、得物等）均可按此模式快速接入。
系列文章目录：
- 开篇：从“能跑就行”到“整洁架构”
- 第一篇：奇门对接顺丰电子面单
- 第二篇：抖音代发电子面单对接
- 第三篇：抖音普通订单电子面单对接
- 第四篇：多平台统一架构设计（本文）
- 第五篇：策略工厂复合Key路由改造
- 第六篇：快递公司前置校验改造
- 第七篇：解析器职责分离改造
- 第八篇：模板方法的组合与继承抉择
- 第九篇：API调用调度层Handler分组设计
- 第十篇：奇门 trade_order_list 排查实录
- 第十一篇：数据库查询优化让多包裹取号快一倍
- 第十二篇：两次架构升级完整复盘
- 第十三篇：常量与配置集中管控改造
- 后续：京东、拼多多、微信视频号等平台专项篇
延伸阅读：Java 23种设计模式实战系列
本文中架构设计的核心——编排器+策略模式、模板方法模式的选型对比、组合优于继承等设计理念，在《Java 23种设计模式：从踩坑到精通》系列中有更体系化的讲解。如果你对以下问题感兴趣，推荐延伸阅读：
- 策略模式 vs 模板方法模式：何时用策略替换算法，何时用模板固定骨架？
- 工厂模式：简单工厂、工厂方法、抽象工厂，如何在架构演进中逐步升级？
- 组合优于继承：为什么我们的编排器选择了组合而非继承？
📖 《Java 23 种设计模式：从踩坑到精通》
💡 学习建议：电子面单系列侧重业务落地与架构演进，设计模式系列侧重理论体系与设计思维。两者搭配阅读，既能看懂一个系统如何从“能跑”进化到“可插拔”，又能掌握指导每次升级的设计原则，形成“实战→理论→反哺实战”的闭环。
