springboot电商仓储管理系统

目录

摘 要

Abstract

第一章 绪 论

1.1 研究目的及意义

1.1.1 研究目的

1.1.2 研究意义

1.2 国内外研究现状

1.3 研究的主要内容和方法

1.3.1 研究内容

1.3.2 研究方法

第二章 相关技术介绍

2.1 Java编程语言

2.2 SpringBoot开发框架

2.3 MySQL数据库

2.4 B/S体系结构

第三章 电商仓储管理系统 系统分析

3.1 系统目标

3.2 系统可行性分析

3.2.1 技术可行性

3.2.2 经济可行性

3.2.3 社会可行性

3.3 系统功能分析

3.3.1 功能性分析

3.3.2 非功能性分析

3.4 系统用例分析

3.5 业务流程分析

3.6 本章小结

第四章 电商仓储管理系统总体设计

4.1 系统架构设计

4.2 系统模块设计

4.3 数据库设计

4.3.1 数据库概念结构设计

4.3.2 数据库逻辑结构设计

4.4 本章小结

第五章 电商仓储管理系统详细设计与实现

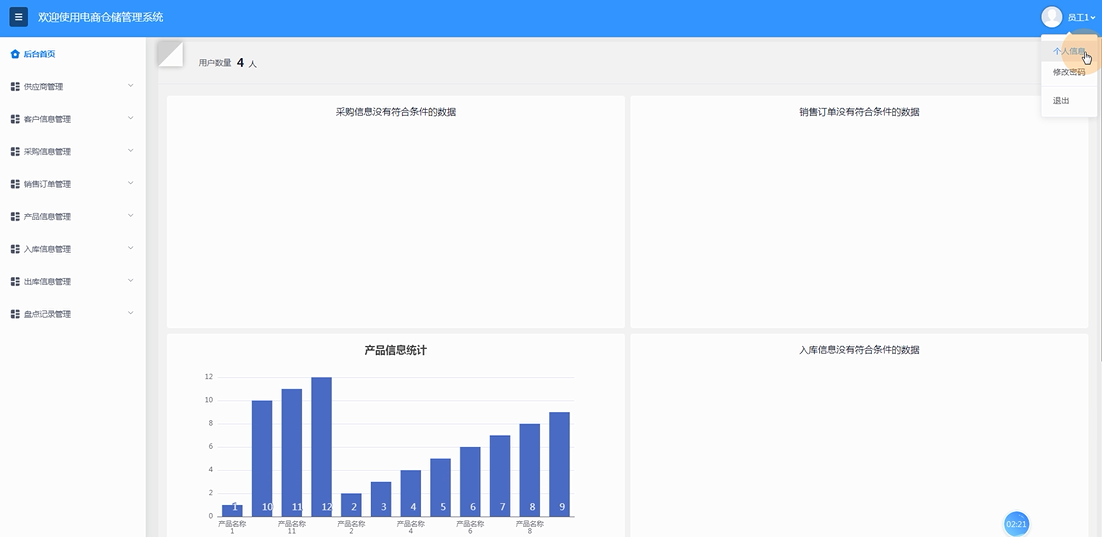

5.1 首页模块

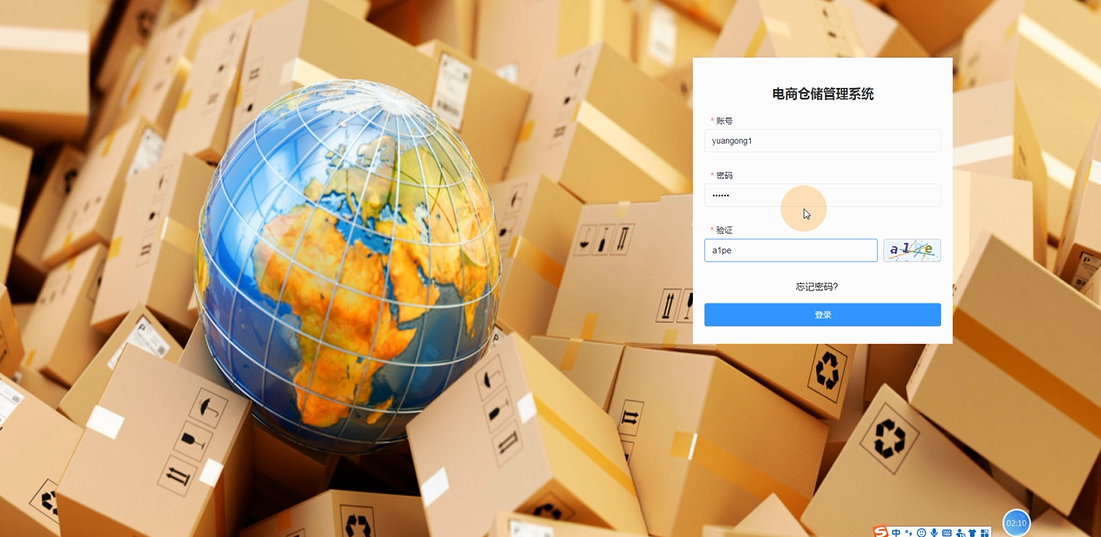

5.2 登录模块

5.3 员工用户功能模块

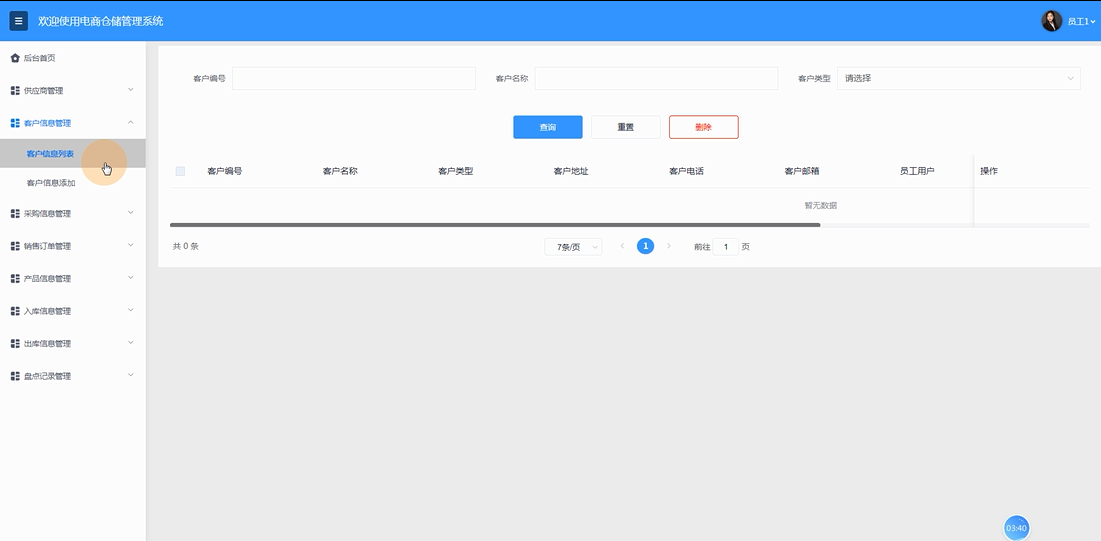

5.3.1 客户信息管理模块

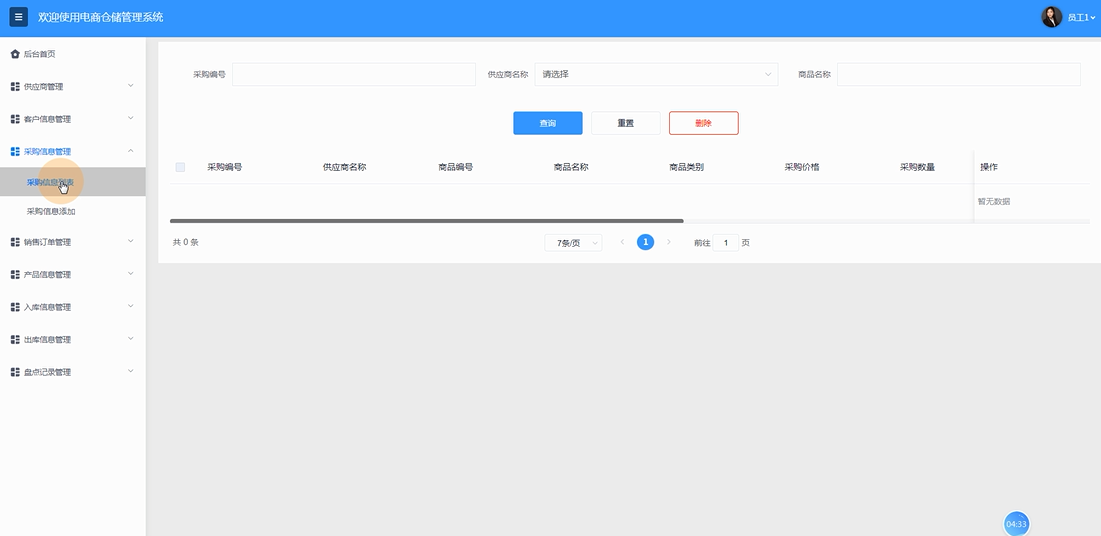

5.3.2 采购信息管理模块

5.3.3 销售订单管理模块

5.3.4 盘点记录管理模块

5.4 管理员功能模块

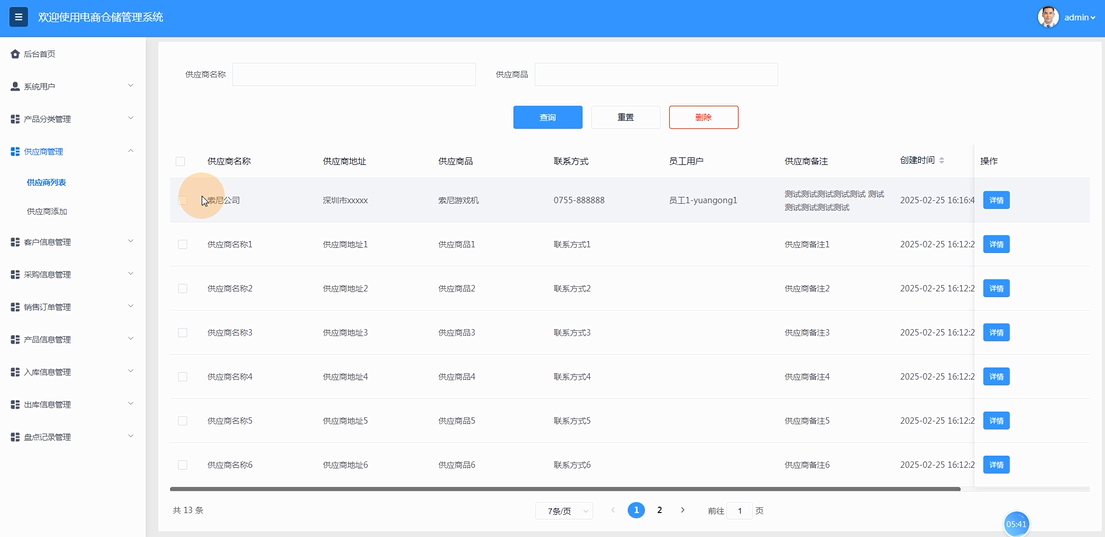

5.4.1 供应商管理模块

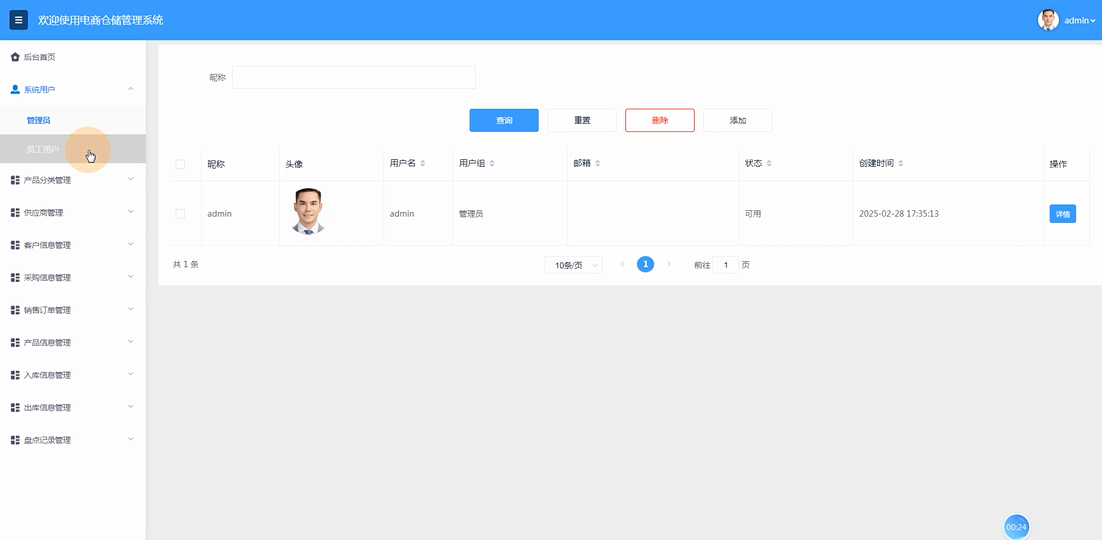

5.4.2 系统用户模块

5.4.3 产品信息管理模块

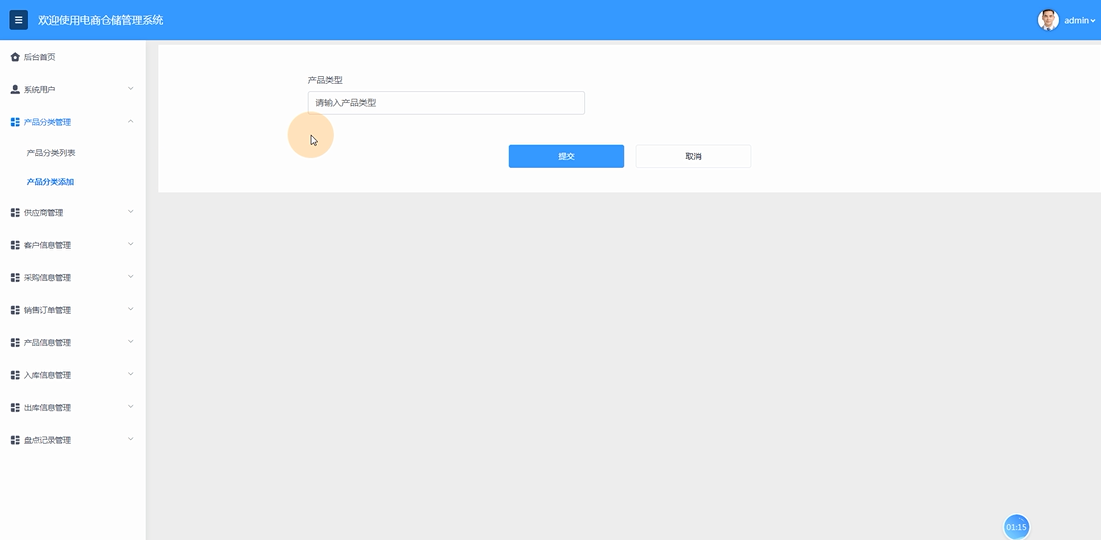

5.4.4 产品分类管理模块

第六章 系统测试

6.1 系统测试的目的

6.2 测试用例

6.2.1 产品信息测试

6.2.2 创建数据测试

6.2.3 修改数据测试

6.2.4 查询数据测试

6.3 测试结果

结  论

参考文献

致  谢

摘 要

电商仓储管理系统是现代电商企业在物流管理、库存控制、订单处理等方面不可或缺的工具。本系统设计了员工用户与管理员两种不同角色，每个角色根据其职能不同，拥有不同的操作权限。员工用户主要负责日常的采购信息管理、销售订单处理、入库与出库操作以及盘点记录的维护等。通过这些功能，员工能够确保库存信息的准确更新，并提升仓库管理的效率。管理员则主要负责系统的全面管理，包括用户权限分配、产品分类和供应商信息管理、客户信息更新等。管理员还可以对产品的入库、出库和库存盘点进行监控和管理，确保整个仓储系统运行顺畅。

本系统的设计不仅考虑到实际业务流程的需求，还在功能模块上实现了高度的分工与协作。通过清晰的角色划分和操作权限的设置，有效地保障了数据的安全性和管理的高效性。此外，系统还对各类信息进行实时统计与分析，帮助企业管理者随时掌握仓储和销售的动态，做出科学决策，优化库存管理，降低运营成本。总体来说，该电商仓储管理系统为电商企业提供了一套完整的管理解决方案，提升了企业的运营效率与竞争力。

关键词：电商仓储管理系统；Springboot框架；

Abstract

1. commerce warehouse management system is an indispensable tool for modern e-commerce enterprises in logistics management, inventory control, order processing and other aspects. The system designs two different roles of employee users and administrators. Each role has different operating permissions according to its different functions. Employee users are mainly responsible for daily procurement information management, sales order processing, warehousing and outbound operations, and maintenance of inventory records. Through these functions, employees can ensure the accurate update of inventory information and improve the efficiency of warehouse management. The administrator is mainly responsible for the overall management of the system, including user rights allocation, product classification and supplier information management, customer information update and so on. The administrator can also monitor and manage the warehousing, outbound and inventory inventory of products to ensure the smooth operation of the entire warehousing system.

     The design of the system not only takes into account the needs of the actual business process, but also realizes a high degree of division of labor and cooperation in the functional modules. Through clear role division and operation authority setting, the security of data and the efficiency of management are effectively guaranteed. In addition, the system also conducts real-time statistics and analysis of various types of information to help enterprise managers keep abreast of the dynamics of warehousing and sales, make scientific decisions, optimize inventory management, and reduce operating costs. In general, the e-commerce warehouse management system provides a complete set of management solutions for e-commerce enterprises, and improves the operational efficiency and competitiveness of enterprises.

Keywords: e-commerce warehouse management system ; Springboot framework;

第一章 绪 论

1.1研究目的及意义

1.1.1研究目的

随着电商行业的快速发展，仓储管理在其中的作用愈加重要，然而在实际操作中，许多电商公司面临库存管理不精准、流程不高效等问题[1]。基于此，本研究旨在通过深入分析当前电商仓储管理中的痛点，提出有效的解决方案，提升电商企业在仓储领域的管理水平。针对大促期间的仓储流程优化问题，已有研究表明，合理的仓储流程调整能够显著提升仓库的工作效率和库存周转率[2]。此外，结合具体电商企业案例分析，探索其在仓储管理中的优化路径，提出针对性的改进措施[3]。随着跨境电商的迅猛发展，海外仓储的管理与优化逐渐成为重要课题，优化海外仓储管理体系是提升电商国际竞争力的关键[4]。因此，本研究旨在为电商企业提供一套完善的仓储管理优化方案，帮助其提升仓储效率，降低成本，并加强整体运营能力。

1.1.2研究意义

高效的仓储管理是物流体系的重要组成部分，精益化管理能够有效提升仓储运营效率，降低库存成本，提高企业竞争力[5]。随着新兴零售行业的发展，仓储存货管理面临更加复杂的挑战，优化仓储流程对于提升企业供应链效率至关重要[6]。在电商行业，智慧仓储技术的应用已经成为提升仓储管理水平的重要手段，通过智能化手段优化库存管理，可以减少人工成本，提高订单处理速度[7]。此外，针对传统仓储管理存在的低效问题，改进仓储管理模式能够提高库存周转率，优化资源配置，为企业创造更大的经济效益[8]。本研究结合电商仓储的特点，分析其管理现状及优化策略，为电商企业提供有效的仓储管理改进方案，推动行业的发展。

1.2国内外研究现状

国内外电商仓储管理系统的研究虽然起步有所不同，但在提升仓储效率、降低成本和优化库存管理等方面，都取得了显著的进展。国外的研究更注重通过优化仓储布局、精细化的库存管理和高效的订单处理流程来提高整体仓储运营效率，特别是在跨境电商领域，通过合理的海外仓储布局和全球供应链管理的优化，提升了物流的时效性和成本效益。此外，国外许多企业还探索了精细化数据分析与仓储管理的结合，实现了对市场需求变化的快速响应和仓储资源的最优配置。

国内的研究则逐渐关注到如何通过精益管理模式和科学的仓储设计，提升仓库的运营效率和库存周转率。随着电商行业的迅猛发展，国内企业逐步实现了仓储管理的自动化与流程优化，尤其是在高峰期和大宗商品的仓储管理方面，精确的库存控制和高效的订单处理成为提升竞争力的关键。同时，跨境电商的兴起也促使国内研究更加注重海外仓储管理的优化，尤其是在物流成本和配送时效方面。

总体来看，国内外的研究成果为电商仓储管理系统的设计与实现提供了丰富的经验，且两者的研究方向和实际应用互为补充，推动了电商仓储管理的不断创新和完善。

1.3研究的主要内容和方法

1.3.1研究内容

开发一个基于SpringBoot框架的电商仓储管理系统涉及多个关键研究领域，这些领域涵盖了从系统设计到实际应用的各个方面。以下是该系统的主要研究内容：

1. 系统架构设计

模块划分：电商仓储管理系统主要包括库存管理、订单管理、配送管理、报表与数据分析、以及权限与角色管理等模块，旨在优化仓库运营、提升订单处理效率、确保及时配送并提供数据支持。各模块通过紧密集成与自动化技术，确保系统的高效性、安全性和可扩展性。

技术选型：在系统架构设计中，技术选型的合理性直接影响系统的稳定性和运行效率。采用Java作为主要开发语言，结合Springboot框架，提高开发效率并增强系统的可维护性。数据库方面选用MySQL，支持高效的数据存储与管理，确保数据查询和操作的稳定性。前端采用HTML、CSS和JavaScript进行界面开发，结合合理的交互方式，提升用户体验。整体技术方案兼顾了系统的性能、安全性和可扩展性，能够满足电商仓储管理的实际需求，并为后续功能优化提供良好的基础。

2. 用户管理与权限控制

用户注册与登录：实现用户的注册、登录功能。

权限管理：设计不同角色（管理员、员工用户）的权限体系，确保数据安全和操作合规性。

用户管理与权限控制是电商仓储管理系统中的重要组成部分，确保系统的安全性和数据的保密性。

用户管理：系统支持对不同用户进行注册、登录、修改个人信息等功能，用户信息包括用户名、密码、角色等。管理员可以对用户进行增、删、查、改等操作，并为用户分配适当的角色。

角色与权限管理：系统通过角色划分不同权限，确保用户在系统中的操作符合其职责。

权限控制：权限控制机制确保每个用户只能访问和操作自己有权限的资源。通过权限验证，系统可以在用户请求访问某个功能时，验证其是否具备该操作的权限，避免未经授权的操作。

审计与日志：系统记录所有用户操作的审计日志，包括用户的登录、退出、操作记录等信息。管理员可以查看操作日志，及时发现潜在的安全风险或异常行为。

通过以上用户管理与权限控制的设计，系统能有效确保数据安全，避免滥用和误操作，同时提升管理效率。

1.3.2研究方法

首先，通过引擎搜索或者查阅相关文献资料，了解了本系统开发的背景及意义和国内外研究现状，收集用户需求信息。其次，在开发工具上，最终确定是基于MySQL数据库，在Java的Springboot框架设计的基础上实现，设计出系统大致的功能模块。主要从方便系统用户和系统管理员的角度进行分析，明确该系统应该具有的功能。最终是测试系统，通过用例测试发现存在的问题并找到解决的方案。利用现有的开发平台，结合自己所学的知识，在老师的指导帮助下来完成该设计，确保系统的可用性、实用性。

第二章 相关技术介绍

2.1Java编程语言

Java语言是一种广泛使用的面向对象的编程语言，由Sun Microsystems（现为Oracle Corporation的一部分）于1995年发布。它具有平台独立性，意味着编写的Java程序可以在任何支持Java的平台上运行，而无需重新编译。Java语言的设计目标是实现“一次编写，到处运行”的理念。

Java语言的主要特性包括：

面向对象：Java是一种纯面向对象的语言，支持类和对象的概念，以及继承、多态等面向对象特性。

平台独立性：Java程序可以在任何安装了Java虚拟机（JVM）的平台上运行，这得益于Java的编译过程，它将源代码编译成与平台无关的字节码。

自动内存管理：Java提供了自动垃圾收集机制，帮助开发者管理内存，减少了内存泄漏和指针错误的可能性。

安全性：Java设计时就考虑到了安全性，提供了丰富的语言特性和API来防止常见的编程错误和安全漏洞。

分布式：Java支持网络编程，可以轻松创建分布式应用程序。

健壮性：Java强类型检查和自动内存管理有助于创建健壮的应用程序。

Java语言广泛应用于企业级应用、Android应用开发、Web开发、数据处理等多个领域。此外，Java社区非常活跃，拥有大量的开源项目和框架，如Spring、Hibernate等，这些资源极大地丰富了Java生态系统，促进了Java技术的不断发展和创新。

2.2SpringBoot开发框架

SpringBoot是基于Spring框架的快速开发平台，极大地简化了基于Java的应用程序构建过程。它通过自动配置和约定优于配置的原则，减少了繁琐的设置工作，使开发者可以更专注于业务逻辑的实现。在本系统中，SpringBoot不仅用于搭建RESTful API服务，提供前后端数据交互的接口，还集成了安全认证、事务管理和缓存等功能，以提升系统的整体性能和安全性，确保电商仓储管理系统的稳定性和可维护性。

2.3MySQL数据库

作为一款流行的开源关系型数据库管理系统，MySQL以其高性能、可靠性和易于使用的特点成为本系统的数据存储解决方案。它支持复杂的查询和事务处理，适用于存储和管理大量的商品信息、用户数据以及交互记录。通过优化表结构设计和索引策略，MySQL能够快速响应系统的读写请求，保障数据的一致性和完整性，同时为数据分析和报表生成提供了坚实的基础。

2.4B/S体系结构

B/S体系，即Browser/Server体系，是一种常见的网络应用程序架构。其工作原理基于客户端与服务器之间的请求-响应模型。用户通过浏览器向服务器发送请求，服务器接收到请求后进行处理，并生成相应的响应结果，最终将响应返回给客户端。浏览器接收到服务器返回的响应后，解析其中的标记语言（如HTML），并根据CSS样式表和JavaScript脚本来渲染页面，呈现给用户。用户可以与页面进行交互，例如点击链接、填写表单等操作，这些操作会触发新的请求，循环执行上述过程。

第三章 电商仓储管理系统 系统分析

本章内容概括了电商仓储管理系统的系统目标、可行性分析、功能分析以及用例分析。

3.1系统目标

系统目标是通过精细化的权限管理和数据统计功能，提高员工和管理员在采购、销售、库存等方面的操作效率，并确保信息的准确性与实时性。通过完善的管理模块，系统旨在优化供应链、提升仓库管理水平，支持企业的长期发展和精细化运营。

3.2系统可行性分析

3.2.1技术可行性

Springboot框架作为一种成熟、稳定的Web开发框架，已经得到了广泛应用和验证。它拥有强大的ORM（对象关系映射）功能，可以方便地处理数据库操作，非常适合开发电商仓储管理系统这类涉及大量数据处理和交互的应用。使用Springboot框架开发电商仓储管理系统在技术上是完全可行的。通过合理的设计和实现，可以构建出一个功能强大、性能稳定、安全可靠的系统，为用户提供便捷的服务。

3.2.2经济可行性

系统的经济可行性体现在其通过自动化管理和优化流程，大幅提高仓储和订单处理效率，从而降低人工成本和运营开支。通过灵活的扩展性和高效的数据分析能力，系统能够支持企业快速响应市场需求，确保投资回报率的最大化。

3.2.3社会可行性

系统的社会可行性体现在其通过提升企业运营效率和服务质量，促进了物流行业的发展和社会资源的优化配置。通过增强数据安全性和透明度，系统有助于提升企业的社会信誉，赢得客户的信任，并推动行业标准化与可持续发展。

3.3系统功能分析

3.3.1功能性分析

电商仓储管理系统我划分为了员工用户和管理员两大功能模块。

员工用户模块：

1. 登录:员工用户需要通过输入用户名和密码进行登录，登录后可以访问自己的权限范围内的系统功能，查看和管理相关的业务数据。
2. 后台首页:员工用户登录后，系统将展示后台首页，包含了各类关键信息的统计和数据概览。这些信息包括：采购信息数据、产品信息统计、入库信息数据、销售信息数据以及出库信息统计，帮助员工迅速了解当前的仓储与销售状况。
3. 供应商管理:员工可以查看供应商列表，了解当前供应商的相关信息。同时，员工有权限添加新的供应商信息，以确保供应链的稳定与顺畅。
4. 客户信息管理:员工可以查看客户信息列表，了解与客户的交易和联系情况。员工还可以添加新的客户信息，保持客户资料的更新与完整。
5. 采购信息管理:员工用户能够查看采购信息列表，了解不同采购的商品和数量等详细数据。员工还可以在此模块中添加新的采购信息，确保采购流程的顺利进行。
6. 销售订单管理:员工可以查看销售订单的详细列表，包括各类订单的处理状态和进度。此外，员工还可以根据实际需求，向系统中添加新的销售订单，确保销售环节的高效运转。
7. 产品信息管理:员工能够查看和管理产品信息，包括产品的基本信息、价格、数量等内容。员工还可以进行产品的入库、出库操作，并参与定期的库存盘点工作，确保库存数据的准确性和产品流转的高效性。
8. 入库信息管理:员工可以查看入库信息列表，及时了解每一批次的入库商品、数量、时间等详细信息。该功能帮助员工快速掌握商品库存的变化情况。
9. 出库信息管理:员工能够查看出库信息列表，包括每一笔出库单的详细信息，如出库商品、数量、出库时间等。通过这个功能，员工可以确保库存的实时更新和准确性。
10. 盘点记录管理:员工有权限查看盘点记录，确保产品库存的准确性。通过定期盘点，员工可以及时发现并纠正库存中存在的差异，确保仓储管理的精确性和可靠性。

管理员模块：

1. 登录:管理员通过系统登录界面输入管理员账号和密码，成功登录后可以访问到全面的后台管理功能，控制整个仓储管理系统的运作。
2. 后台首页:管理员登录后，系统展示的后台首页包括了采购信息数据、产品信息统计、入库信息数据、销售信息数据以及出库信息统计等数据概览。管理员能够清楚地查看并管理这些数据，以保证整体流程的高效运行。
3. 系统用户管理:管理员拥有对系统用户（包括员工用户和其他管理员）的管理权限，能够查看用户列表、添加新用户或修改现有用户的权限。管理员确保系统安全与权限分配的合理性。
4. 产品分类管理:管理员能够管理产品分类，查看现有的分类列表，并可根据需要添加新的产品类别。这个功能帮助管理员合理安排商品的分类，使得商品信息管理更加清晰与高效。
5. 供应商管理:管理员可以查看和管理供应商信息，包括供应商的详细资料和历史合作记录。管理员还可以添加新的供应商信息，确保供应链的稳定与灵活。
6. 客户信息管理:管理员可以查看并管理客户信息，确保客户资料的完整和及时更新。管理员能够添加新的客户信息，优化客户管理流程，提升客户服务质量。
7. 采购信息管理:管理员拥有查看和管理采购信息的权限，可以查看采购订单的详细列表，监控采购数据的流动，并添加新的采购记录，确保采购流程的顺畅和准确。
8. 销售订单管理:管理员可以查看销售订单列表，了解各类订单的执行情况，并能够根据业务需要，添加新的销售订单。管理员通过此模块优化销售管理流程，确保销售环节的顺利进行。
9. 产品信息管理:管理员负责产品信息的初始建档工作，确保每一件商品的信息完整、准确。此外，管理员可以管理产品的入库、出库以及库存盘点。员工根据操作需求进行后续的出入库操作，管理员则负责全程的监督和管理。
10. 入库信息管理:管理员拥有查看入库信息列表的权限，能够追踪每一批商品的入库时间、数量和状态，并可对入库信息进行必要的管理和更新。
11. 出库信息管理:管理员可以查看出库信息列表，了解出库的商品、数量、出库时间等详细数据。管理员对出库流程进行管理，确保库存的准确性和及时更新。
12. 盘点记录管理:管理员负责查看和审核盘点记录，确保仓库库存数据的准确性。管理员可以根据盘点情况进行调整，及时发现库存中的差异并做出相应的修正，确保仓储管理的科学性与规范性。

3.3.2非功能性分析

电商仓储管理系统的非功能性需求比如电商仓储管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等，具体可以表示在如下3-1表格中：

表3-1电商仓储管理系统非功能需求表

安全性	主要指电商仓储管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指电商仓储管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响电商仓储管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着电商仓储管理系统的页面展示内容进行操作，就可以了。
可维护性	电商仓储管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

3.4系统用例分析

电商仓储管理系统的完整UML用例图分别是图3-1、3-2。

员工用户角色用例如图3-1所示。

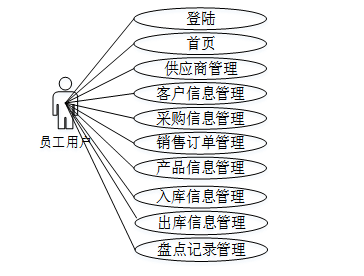

图 3-1电商仓储管理系统员工用户角色用例图

管理员角色用例如图3-2所示。

图 3-2电商仓储管理系统管理员角色用例图

3.5业务流程分析

电商仓储管理系统的基本业务流程图如图3-4所示：

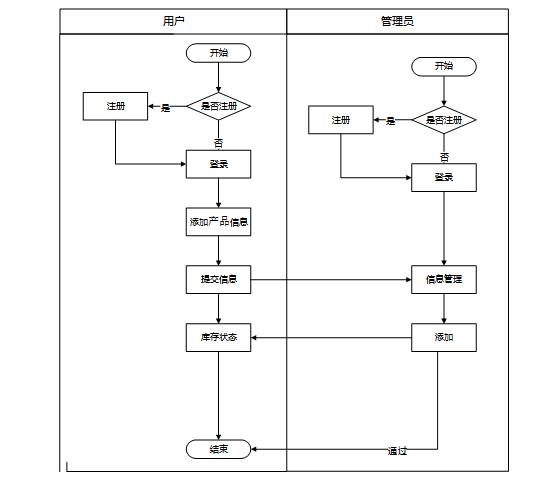

图 3-3业务流程图

3.6本章小结

本章主要通过对电商仓储管理系统的、系统目标、可行性分析、功能需求分析、系统用例分析，确定整个电商仓储管理系统要实现的功能。同时也为电商仓储管理系统的代码实现和测试提供了标准。

第四章 电商仓储管理系统总体设计

本章主要讨论的内容包括电商仓储管理系统的功能模块设计、数据库系统设计。

4.1系统架构设计

本电商仓储管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

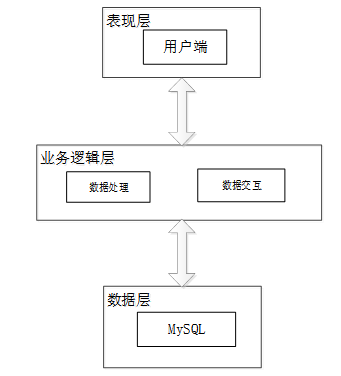

图 4-1电商仓储管理系统架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用电商仓储管理系统时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理电商仓储管理系统的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本电商仓储管理系统的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理电商仓储管理系统的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了电商仓储管理系统的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

4.2系统模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本电商仓储管理系统中的用例。那么接下来就要开始对本电商仓储管理系统的架构、主要功能和数据库开始进行设计。电商仓储管理系统根据前面章节的需求分析得出，电商仓储管理系统的功能模块图如下图所示。

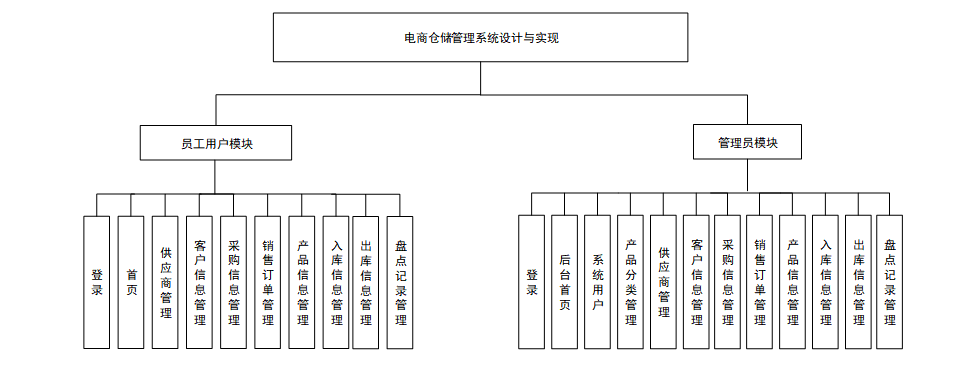

图 4-2电商仓储管理系统功能模块图

4.3数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1数据库概念结构设计

下面是整个电商仓储管理系统中主要的数据库表总E-R实体关系图。

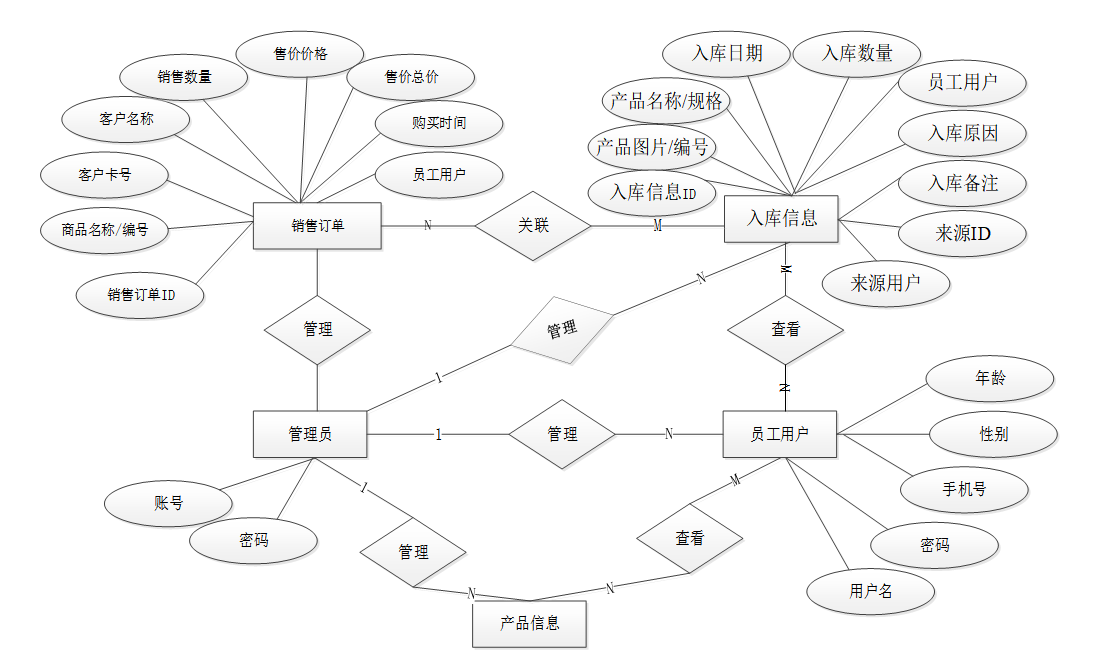

图 4-3电商仓储管理系统总E-R关系图

4.3.2数据库逻辑结构设计

通过上一小节中电商仓储管理系统中总E-R关系图上得出一共需要创建多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-3-classification（产品分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	classification_id	int		是	是	产品分类ID
2	product_type	varchar	64	否	否	产品类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-4-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-5-customer_information（客户信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	customer_information_id	int		是	是	客户信息ID
2	customer_id	varchar	64	否	否	客户编号
3	customer_name	varchar	64	否	否	客户名称
4	customer_type	varchar	64	否	否	客户类型
5	customer_address	varchar	64	否	否	客户地址
6	customer_phone_number	varchar	16	否	否	客户电话
7	customer_email	varchar	125	否	否	客户邮箱
8	employee_users	int		否	否	员工用户
9	employee_name	varchar	64	否	否	员工姓名
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-6-employee_users（员工用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	employee_users_id	int		是	是	员工用户ID
2	employee_id	varchar	64	是	是	员工工号
3	employee_name	varchar	64	否	否	员工姓名
4	employee_department	varchar	64	否	否	员工部门
5	employee_phone_number	varchar	16	否	否	员工电话
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-7-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-8-inventory_information（入库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inventory_information_id	int		是	是	入库信息ID
2	product_images	varchar	255	否	否	产品图片
3	product_code	varchar	64	否	否	产品编号
4	product_name	varchar	64	否	否	产品名称
5	product_specifications	varchar	64	否	否	产品规格
6	indate	date		否	否	入库日期
7	inventory_quantity	double		否	否	入库数量
8	employee_users	int		否	否	员工用户
9	employee_name	varchar	64	否	否	员工姓名
10	reason_for_storage	varchar	64	否	否	入库原因
11	storage_remarks	text	65535	否	否	入库备注
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-9-inventory_records（盘点记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inventory_records_id	int		是	是	盘点记录ID
2	product_images	varchar	255	否	否	产品图片
3	product_code	varchar	64	否	否	产品编号
4	product_name	varchar	64	否	否	产品名称
5	product_type	varchar	64	否	否	产品类型
6	product_specifications	varchar	64	否	否	产品规格
7	shelf_number	varchar	64	否	否	货架编号
8	product_inventory	varchar	64	否	否	产品库存
9	counted_quantity	double		否	否	盘点数量
10	does_it_meet_the_requirements	varchar	64	否	否	是否符合
11	employee_users	int		否	否	员工用户
12	employee_name	varchar	64	否	否	员工姓名
13	inventory_notes	text	65535	否	否	盘点备注
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-10-outbound_information（出库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	outbound_information_id	int		是	是	出库信息ID
2	product_images	varchar	255	否	否	产品图片
3	product_code	varchar	64	否	否	产品编号
4	product_name	varchar	64	否	否	产品名称
5	product_specifications	varchar	64	否	否	产品规格
6	outdate	date		否	否	出库日期
7	outbound_quantity	double		否	否	出库数量
8	employee_users	int		否	否	员工用户
9	employee_name	varchar	64	否	否	员工姓名
10	reason_for_outbound_shipment	varchar	64	否	否	出库原因
11	outbound_remarks	text	65535	否	否	出库备注
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-11-procurement_information（采购信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	procurement_information_id	int		是	是	采购信息ID
2	purchase_number	varchar	64	否	否	采购编号
3	supplier_name	varchar	64	否	否	供应商名称
4	product_code	varchar	64	否	否	商品编号
5	product_name	varchar	64	否	否	商品名称
6	product_category	varchar	64	否	否	商品类别
7	purchase_price	double		否	否	采购价格
8	purchase_quantity	double		否	否	采购数量
9	purchase_amount	double		否	否	采购金额
10	registration_time	date		否	否	登记时间
11	employee_users	int		否	否	员工用户
12	employee_name	varchar	64	否	否	员工姓名
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间

表 4-12-product_information（产品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	product_information_id	int		是	是	产品信息ID
2	product_images	varchar	255	否	否	产品图片
3	product_code	varchar	64	是	是	产品编号
4	product_name	varchar	64	否	否	产品名称
5	supplier	varchar	64	否	否	供应商
6	product_type	varchar	64	否	否	产品类型
7	product_price	double		否	否	产品价格
8	product_specifications	varchar	64	否	否	产品规格
9	product_inventory	double		否	否	产品库存
10	shelf_number	varchar	64	否	否	货架编号
11	inventory_remarks	text	65535	否	否	库存备注
12	inventory_information_limit_times	int		是	否	入库限制次数
13	outbound_information_limit_times	int		是	否	出库限制次数
14	inventory_records_limit_times	int		是	否	盘点限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间

表 4-13-sale_order（销售订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	sale_order_id	int		是	是	销售订单ID
2	product_name	varchar	64	否	否	商品名称
3	product_code	varchar	64	否	否	商品编号
4	sales_number	varchar	64	否	否	销售编号
5	customer_card_number	varchar	64	否	否	客户卡号
6	customer_name	varchar	64	否	否	客户名称
7	sales_volumes	double		否	否	销售数量
8	selling_price	double		否	否	售价价格
9	total_selling_price	varchar	64	否	否	售价总价
10	purchase_time	date		否	否	购买时间
11	employee_users	int		否	否	员工用户
12	employee_name	varchar	64	否	否	员工姓名
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间

表 4-14-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-15-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-16-supplier（供应商）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	supplier_id	int		是	是	供应商ID
2	supplier_name	varchar	64	否	否	供应商名称
3	supplier_address	varchar	64	否	否	供应商地址
4	supply_of_goods	varchar	64	否	否	供应商品
5	contact_information	varchar	64	否	否	联系方式
6	employee_users	int		否	否	员工用户
7	supplier_remarks	text	65535	否	否	供应商备注
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-17-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-18-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-19-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

4.4本章小结

整个电商仓储管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。
