4.1 系统总体模块图

物流管理系统主要分为2个权限：管理员权限、普通权限。不同的身份登录系统会有不同的权限，进行不同的操作，系统主要设计了管理员信息管理与查看,机构信息管理与查看,用户信息管理与查看,运单信息管理与查看,入库信息管理与查看,入站信息管理与查看,派送信息管理与查看等，具体功能模块图如4.1所示：

图4.1 系统总体模块图

4.2 系统体系结构

B/S结构（Browser/Server，浏览器/服务器模式），是WEB兴起后的一种网络结构模式，WEB浏览器是客户端最主要的应用软件。这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。

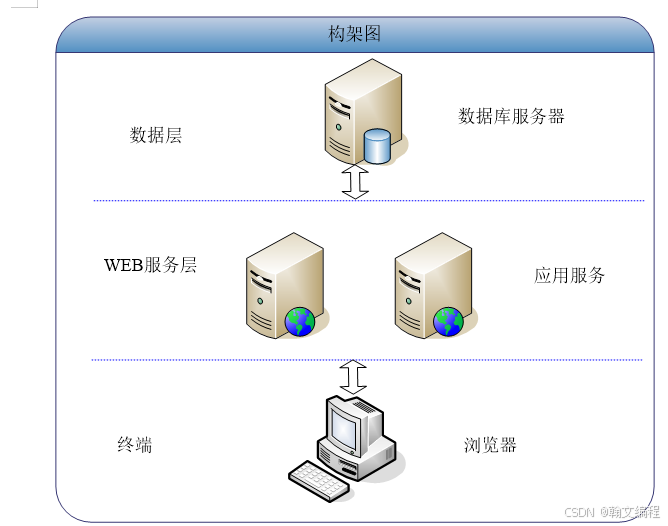

其网络拓扑结构图如图，

图B/S架构工作流系统网络拓扑图

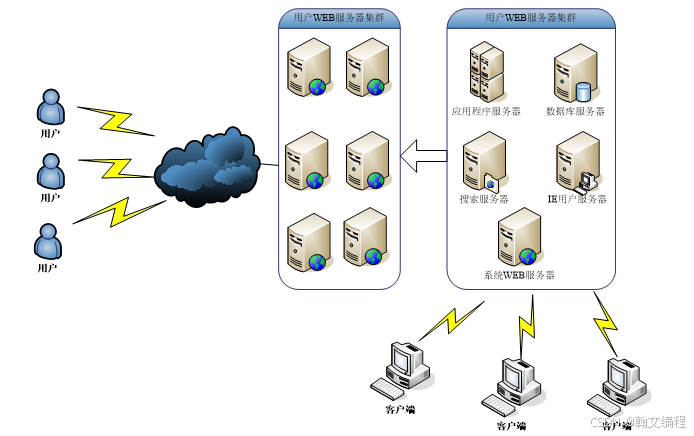

物流管理系统的开发模式为 B/S 架构设计，从物理上分表现层（终端）、中间层（接入层和应用层）和数据层。相应的服务器为学院已经具备的HP及IBM 服务器，系统使用网络为学院的校园网络。物流管理系统的物理网络架构图如图所示。

图 物流管理系统的物理网络架构图

4.3 详细功能设计

4.3.1 登录模块设计

当用户需要登录的时候，需要有响应的页面来实现这一功能。登录界面是用来支持用户进行登录功能操作的界面，当在界面中输入用的用户名和密码后，就可以通过身份验证进入该系统。 登录界面需要让用户输入用户名、密码。如果是错误登录信息造成的还要显示错误信息。否则，当信息输入和权限选择正确时，将分别将用户导入各自对应的操作界面首页。

此系统用户分为注册用户和管理员两种。每种用户具有不同的权限，能完成不同的操作。管理员用户具有系统的最高管理权限。但是需要管理员进行统一管理。用户登录和身份验证功能模块的设计流程如图所示：

登录流程图

用户登录信息验证界面是非常重要的一部分，它接收登录表单提交的信息，并在用户信息表里检验是否存在对应的用户，和判断用户的类型以便获得相应的权限。

4.3.2 运单管理设计

运单管理：对运单信息进行添加、删除、修改和查看，如图所示：

4.3.3 机构管理设计

机构管理：对机构信息进行添加、删除、修改和查看，如图所示：

4.3.4 管理员管理设计

管理员管理：对管理员信息进行添加、删除、修改和查看，如图所示：

4.4 数据库层的设计

4.4.1 概念模型设计

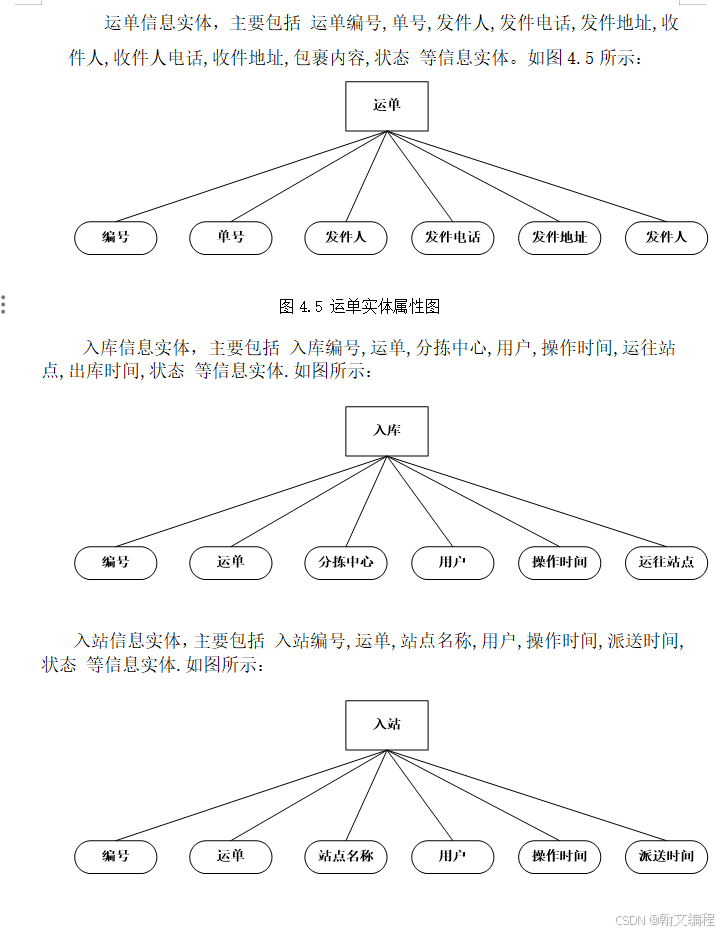

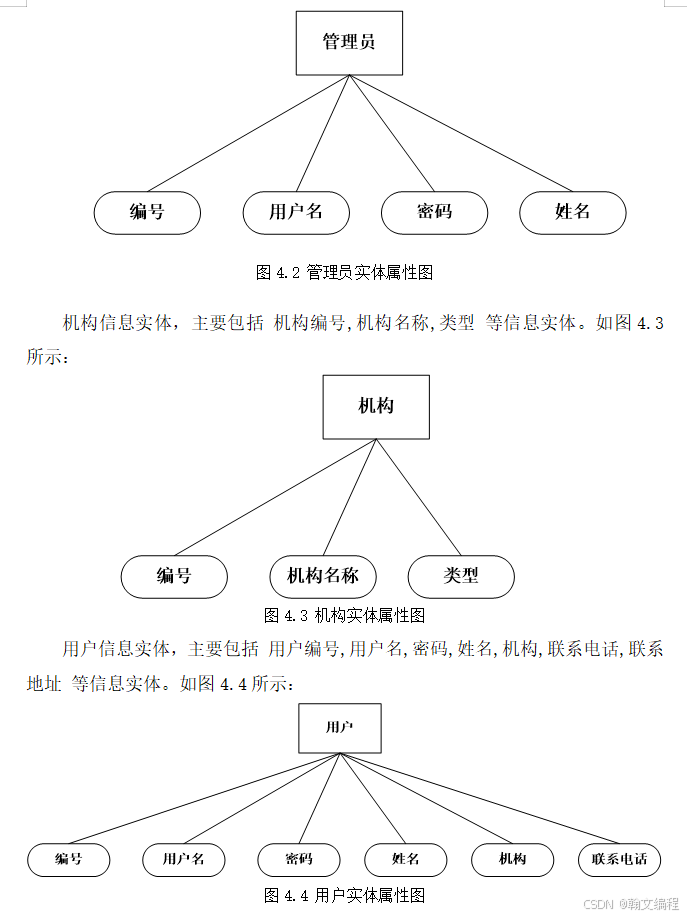

（2）系统中实体E-R图

根据物流管理系统的详细设计系统的要求，规划出了以下一些实体。

在信息化物流管理系统中，实体有管理员实体,机构实体,用户实体,运单实体,入库实体,入站实体,派送实体等等，他们之间的关系如图4.11所示：

图4.11 实体之间关系图

4.4.2 物理结构设计

由各个关系模式和根据需求分析阶段数据字典的数据项描述，给出各数据表结构。

（1）管理员信息表如表4.1所示:

表4.1 管理员信息表

序号	字段名称	数据类型	长度	主键	描述
1	glyid	INTEGER	11	是	管理员编号
2	yhm	VARCHAR	40	否	用户名
3	mm	VARCHAR	40	否	密码
4	xm	VARCHAR	40	否	姓名

（2）机构信息表如表4.2所示:

表4.2 机构信息表

序号	字段名称	数据类型	长度	主键	描述
1	jgid	INTEGER	11	是	机构编号
2	jgmc	VARCHAR	40	否	机构名称
3	lx	VARCHAR	40	否	类型

（3）用户信息表如表4.3所示:

表4.3 用户信息表

序号	字段名称	数据类型	长度	主键	描述
1	yhid	INTEGER	11	是	用户编号
2	yhm	VARCHAR	40	否	用户名
3	mm	VARCHAR	40	否	密码
4	xm	VARCHAR	40	否	姓名
5	jg	VARCHAR	40	否	机构
6	lxdh	VARCHAR	40	否	联系电话
7	lxdz	VARCHAR	40	否	联系地址

（4）运单信息表如表4.4所示:

表4.4 运单信息表

序号	字段名称	数据类型	长度	主键	描述
1	ydid	INTEGER	11	是	运单编号
2	dh	VARCHAR	40	否	单号
3	fjr	VARCHAR	40	否	发件人
4	fjdh	VARCHAR	40	否	发件电话
5	fjdz	VARCHAR	40	否	发件地址
6	sjr	VARCHAR	40	否	收件人
7	sjrdh	VARCHAR	40	否	收件人电话
8	sjdz	VARCHAR	40	否	收件地址
9	bgnr	VARCHAR	40	否	包裹内容
10	zt	VARCHAR	40	否	状态

（5）入库信息表如表4.5所示:

表4.5 入库信息表

序号	字段名称	数据类型	长度	主键	描述
1	rkid	INTEGER	11	是	入库编号
2	yd	VARCHAR	40	否	运单
3	fjzx	VARCHAR	40	否	分拣中心
4	yh	VARCHAR	40	否	用户
5	czsj	VARCHAR	40	否	操作时间
6	ywzd	VARCHAR	40	否	运往站点
7	cksj	VARCHAR	40	否	出库时间
8	zt	VARCHAR	40	否	状态

（6）入站信息表如表4.6所示:

表4.6 入站信息表

序号	字段名称	数据类型	长度	主键	描述
1	rzid	INTEGER	11	是	入站编号
2	yd	VARCHAR	40	否	运单
3	zdmc	VARCHAR	40	否	站点名称
4	yh	VARCHAR	40	否	用户
5	czsj	VARCHAR	40	否	操作时间
6	pssj	VARCHAR	40	否	派送时间
7	zt	VARCHAR	40	否	状态

（7）派送信息表如表4.7所示:

表4.7 派送信息表

序号	字段名称	数据类型	长度	主键	描述
1	psid	INTEGER	11	是	派送编号
2	yd	VARCHAR	40	否	运单
3	yh	VARCHAR	40	否	用户
4	czsj	VARCHAR	40	否	操作时间
5	pszt	VARCHAR	40	否	派送状态
6	sm	VARCHAR	40	否	说明

4.4.3 逻辑结构设计

1 管理员( 管理员编号,用户名,密码,姓名 )

2 机构( 机构编号,机构名称,类型 )

3 用户( 用户编号,用户名,密码,姓名,机构,联系电话,联系地址 )

4 运单( 运单编号,单号,发件人,发件电话,发件地址,收件人,收件人电话,收件地址,包裹内容,状态 )

5 入库( 入库编号,运单,分拣中心,用户,操作时间,运往站点,出库时间,状态 )

6 入站( 入站编号,运单,站点名称,用户,操作时间,派送时间,状态 )

7 派送( 派送编号,运单,用户,操作时间,派送状态,说明 )

4.5 本章小结

本章主要介绍的内容是总体设计或者概要设计，介绍了信物流管理系统的设计，主要是在架构设计、总体模块设计和数据库设计的方面介绍的，为进一步的系统实现计做准备。

第5章 物流管理系统实现

系统实现是指将系统设计阶段的结果在计算机上实现，将原来纸面上的·类似于设计图式的新系统方案转换成可执行的应用软件。实施阶段的主要活动：物理系统的建立，程序的编制，系统调试，系统切换，系统维护，系统评价。

界面也称作UI（User Interface），是人机交互重要部分，也是系统给用户使用的第一印象，是整个系统的重要组成部分。所谓的用户体验大部分就是指界面设计的体验。

5.1 登录模块界面

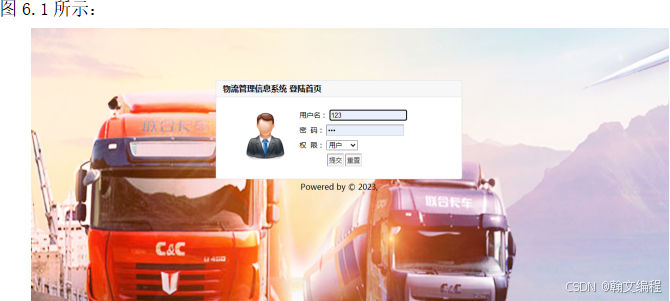

登录系统首页，出现用户名、密码的输入框，填写用户名和密码点击【提交】按钮，即可登录；也可以点击【重置】按钮，进行重新录入。具体的登录页面如图6.1所示：

登录界面图

5.2管理员管理界面

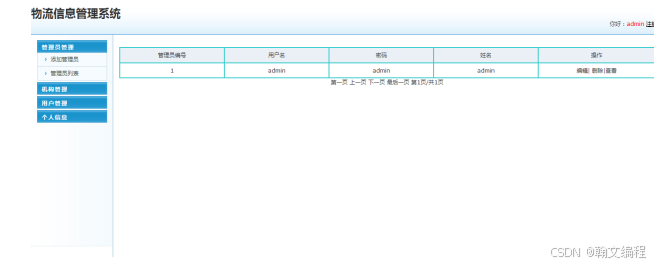

点击管理员管理菜单，显示添加管理员信息和管理员信息列表界面，点击添加管理员信息，右侧界面呈现出添加的管理员信息界面，包括管理员管理员编号,用户名,密码,姓名等信息，添加管理员信息完毕点击“提交”按钮，则添加管理员信息成功。点击“管理员列表”，右侧界面呈现出需要管理员的具体信息，包括管理员编号,用户名,密码,姓名等信息，可对逐条管理员信息进行查看、删除和修改

5.3 机构管理模块界面

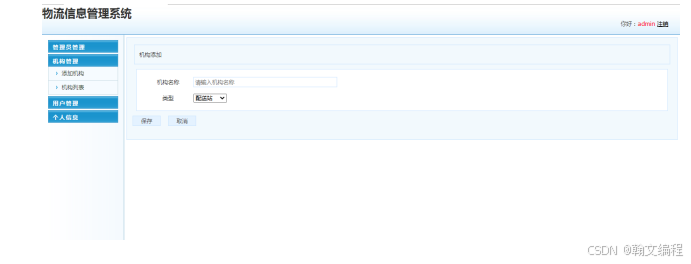

点击机构管理菜单，显示添加机构信息和机构信息列表界面，点击添加机构信息，右侧界面呈现出添加的机构信息界面，包括机构机构编号,机构名称,类型等信息，添加机构信息完毕点击“提交”按钮，则添加机构信息成功。点击“机构列表”，右侧界面呈现出需要机构的具体信息，包括机构编号,机构名称,类型等信息，可对逐条机构信息进行查看、删除和修改

5.4 运单模块界面

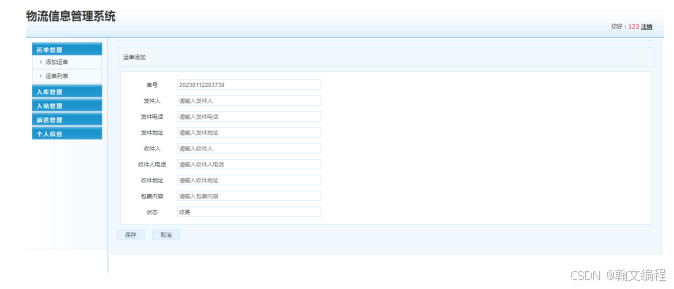

点击运单管理菜单，显示添加运单信息和运单信息列表界面，点击添加运单信息，右侧界面呈现出添加的运单信息界面，包括运单运单编号,单号,发件人,发件电话,发件地址,收件人,收件人电话,收件地址,包裹内容,状态等信息，添加运单信息完毕点击“提交”按钮，则添加运单信息成功。点击“运单列表”，右侧界面呈现出需要运单的具体信息，包括运单编号,单号,发件人,发件电话,发件地址,收件人,收件人电话,收件地址,包裹内容,状态等信息，可对逐条运单信息进行查看、删除和修改

<%@ page contentType="text/html; charset=gb2312" language="java" import="java.sql.*" errorPage="" %>
<%@ page import="com.util.*"%>
<%
request.setCharacterEncoding("gb2312");//设置页面字符集
DBO db=new DBO();//初始数据链接
/*
运单信息添加页面
*/
String sql="";
ResultSet rs=null;
%>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=gb2312" />
<LINK href="../images/style.css" type=text/css rel=stylesheet>
<link rel="stylesheet" type="text/css" media="screen" href="../css/tinyTips.css" />

<script language="javascript">
function checkDo(){
if(form.dh.value==""){
alert("单号不能为空");
return false;
form.dh.focus();
}

if(form.fjr.value==""){
alert("发件人不能为空");
return false;
form.fjr.focus();
}

if(form.fjdh.value==""){
alert("发件电话不能为空");
return false;
form.fjdh.focus();
}

if(form.fjdz.value==""){
alert("发件地址不能为空");
return false;
form.fjdz.focus();
}

if(form.sjr.value==""){
alert("收件人不能为空");
return false;
form.sjr.focus();
}

if(form.sjrdh.value==""){
alert("收件人电话不能为空");
return false;
form.sjrdh.focus();
}

if(form.sjdz.value==""){
alert("收件地址不能为空");
return false;
form.sjdz.focus();
}

if(form.bgnr.value==""){
alert("包裹内容不能为空");
return false;
form.bgnr.focus();
}

if(form.zt.value==""){
alert("状态不能为空");
return false;
form.zt.focus();
}


form.action="yundando.jsp";
form.submit();
}
</script>

</head>
<body>
<form name="form" action="" method="post" >
<div class=formzone>
<DIV class=searchzone>

<TABLE height=30 cellSpacing=0 cellPadding=0 width="100%" border=0>
  <TBODY>
  <TR>
    <TD height=30>运单添加</TD>
    <TD align=right colSpan=2>&nbsp;</TD>
  </TR></TBODY></TABLE></DIV>
<div class=tablezone>
<div class=noticediv id=notice></div>

<%
java.util.Date   now=new   java.util.Date();
			  java.text.SimpleDateFormat   formatter=new   java.text.SimpleDateFormat("yyyyMMddHHmmss");
			//  System.out.print(formatter.format(now));
			  String ddid=""+formatter.format(now);
%>
<TABLE cellSpacing=0 cellPadding=2 width="100%" align=center border=0>
  <TBODY>

		<tr >
<td align=middle width=100 height=30>单号</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="dh" value="<%=ddid%>" placeholder="请输入单号" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>发件人</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="fjr" value="" placeholder="请输入发件人" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>发件电话</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="fjdh" value="" placeholder="请输入发件电话" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>发件地址</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="fjdz" value="" placeholder="请输入发件地址" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>收件人</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="sjr" value="" placeholder="请输入收件人" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>收件人电话</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="sjrdh" value="" placeholder="请输入收件人电话" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>收件地址</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="sjdz" value="" placeholder="请输入收件地址" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>包裹内容</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="bgnr" value="" placeholder="请输入包裹内容" required></td>
 </tr>
<tr >
<td align=middle width=100 height=30>状态</td>
<td height=30><input type="text" class="input" style="FONT-SIZE: 12px; WIDTH: 300px" name="zt" value="收寄"  readonly="" placeholder="请输入状态" required></td>
 </tr>

</TBODY></TABLE>
</div>
<DIV class=adminsubmit> <input type="button" value="保存" name="B1" class="button" style="width:60px" onclick="checkDo()"  />
                      &nbsp;&nbsp;
                      <input type="reset" value="取消" style="width:60px" name="chanel" class="button" />
</div>
</div>
</form>



</body>
</html>

5.5 入库模块界面

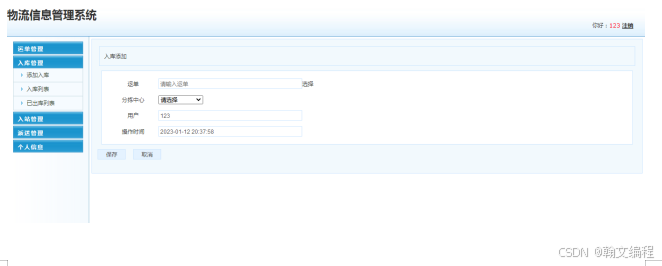

点击入库管理菜单，显示添加入库信息和入库信息列表界面，点击添加入库信息，右侧界面呈现出添加的入库信息界面，包括入库入库编号,运单,分拣中心,用户,操作时间,运往站点,出库时间,状态等信息，添加入库信息完毕点击“提交”按钮，则添加入库信息成功。点击“入库列表”，右侧界面呈现出需要入库的具体信息，包括入库编号,运单,分拣中心,用户,操作时间,运往站点,出库时间,状态等信息，可对逐条入库信息进行查看、删除和修改
