目  录

摘  要

Abstract

1  绪  论

1.1 研究背景与意义

1.2 国内外现状研究

1.3  主要研究内容

2 相关技术介绍

2.1  Python语言

2.2  Django框架

2.3  MVC模型

2.4  B/S体系结构

2.5  MySQL数据库

3 系统分析

3.1  可行性分析

3.1.1 非技术可行性

3.1.2经济可行性

3.1.3经济可行性

3.2  系统功能分析

3.2.1  功能性分析

3.2.2  非功能性分析

3.3  系统用例分析

3.4  本章小结

4  系统总体设计

4.1  系统架构设计

4.2  系统功能模块设计

4.3  数据库设计

4.3.1  数据流程分析

4.3.2  数据库概念结构设计

4.3.3  数据库逻辑结构设计

4.4  本章小结

5  系统详细设计与实现

5.1  仓管用户功能模块

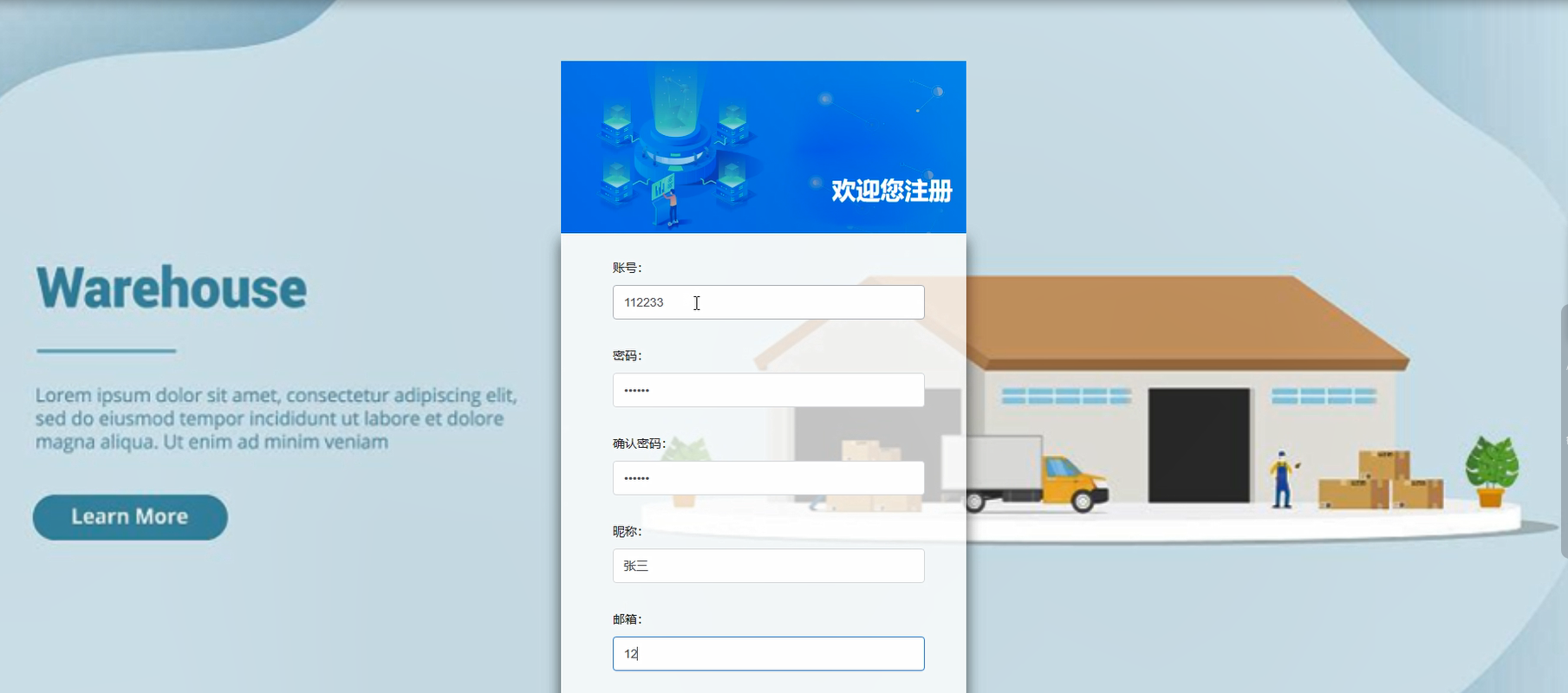

5.1.1  用户注册

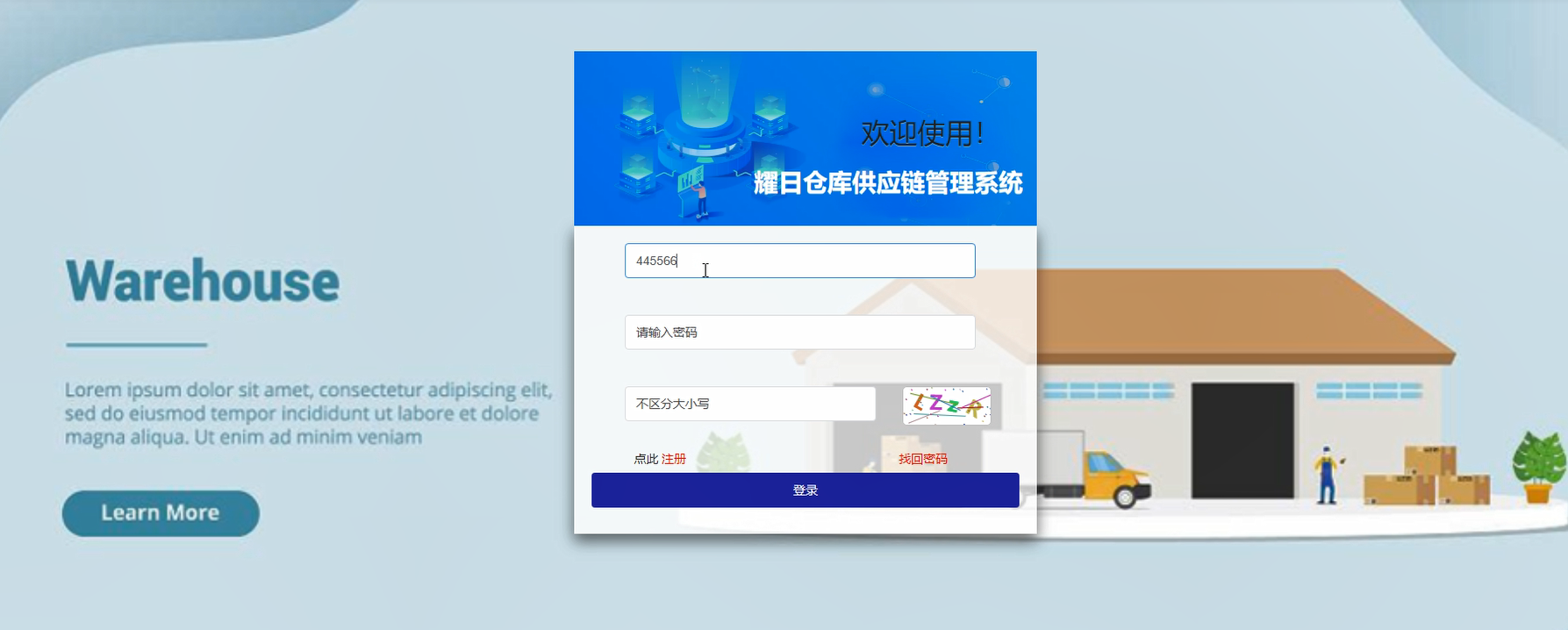

5.1.2  用户登录

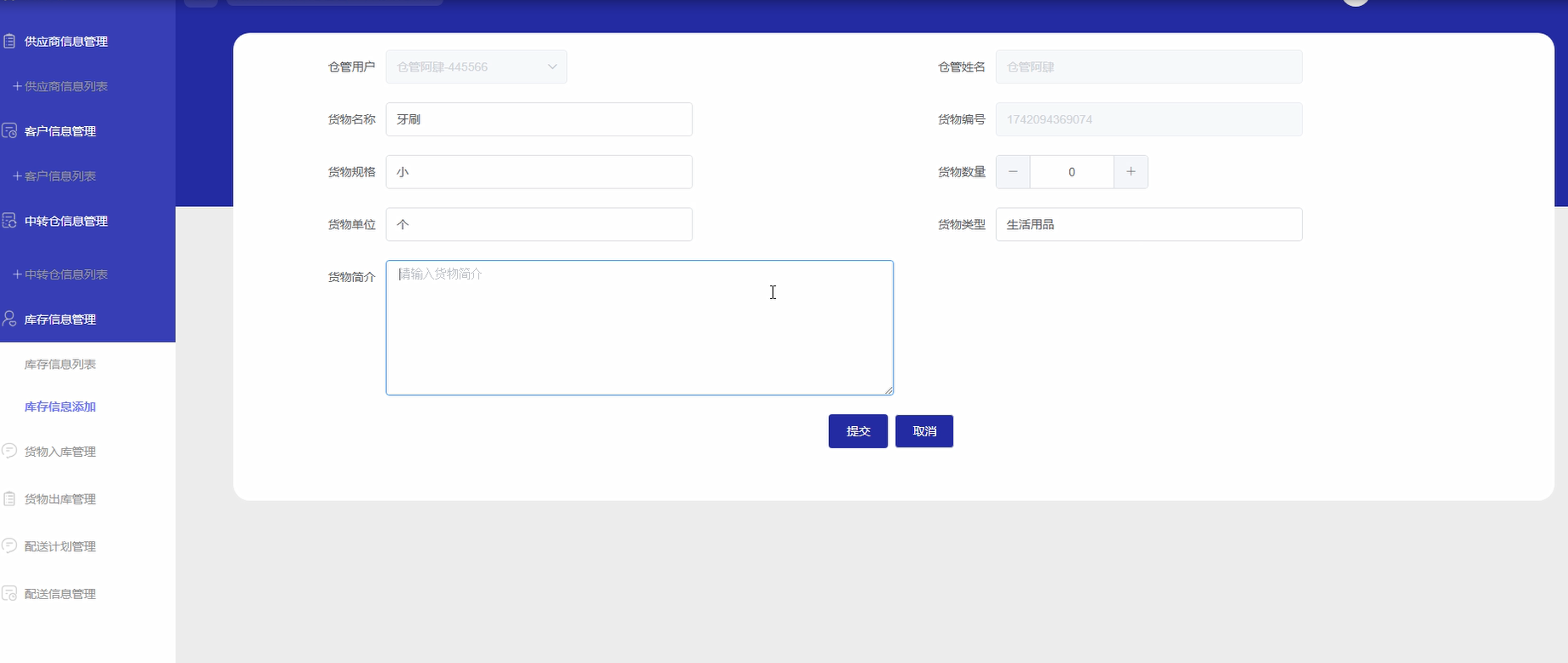

5.1.3  库存信息管理

5.1.4货物入库管理

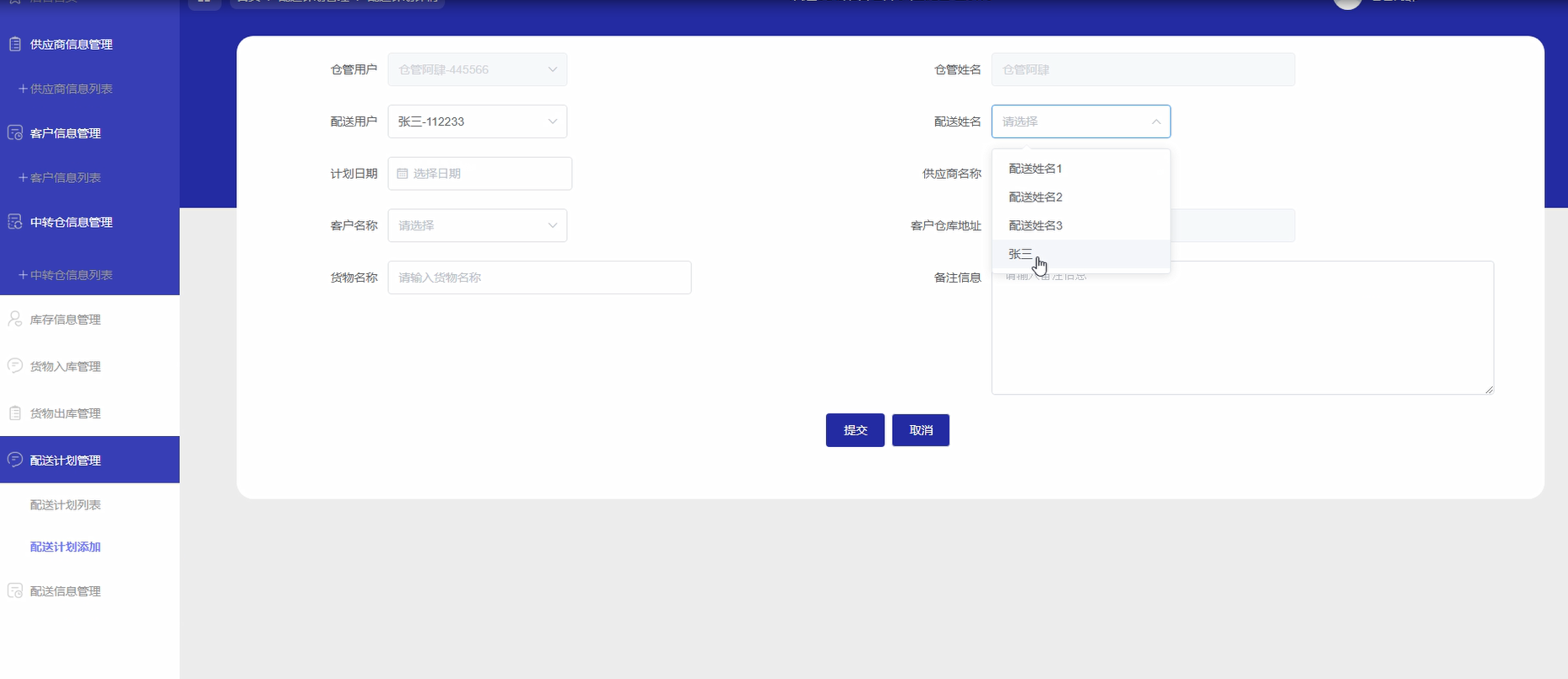

5.1.5 配送计划管理

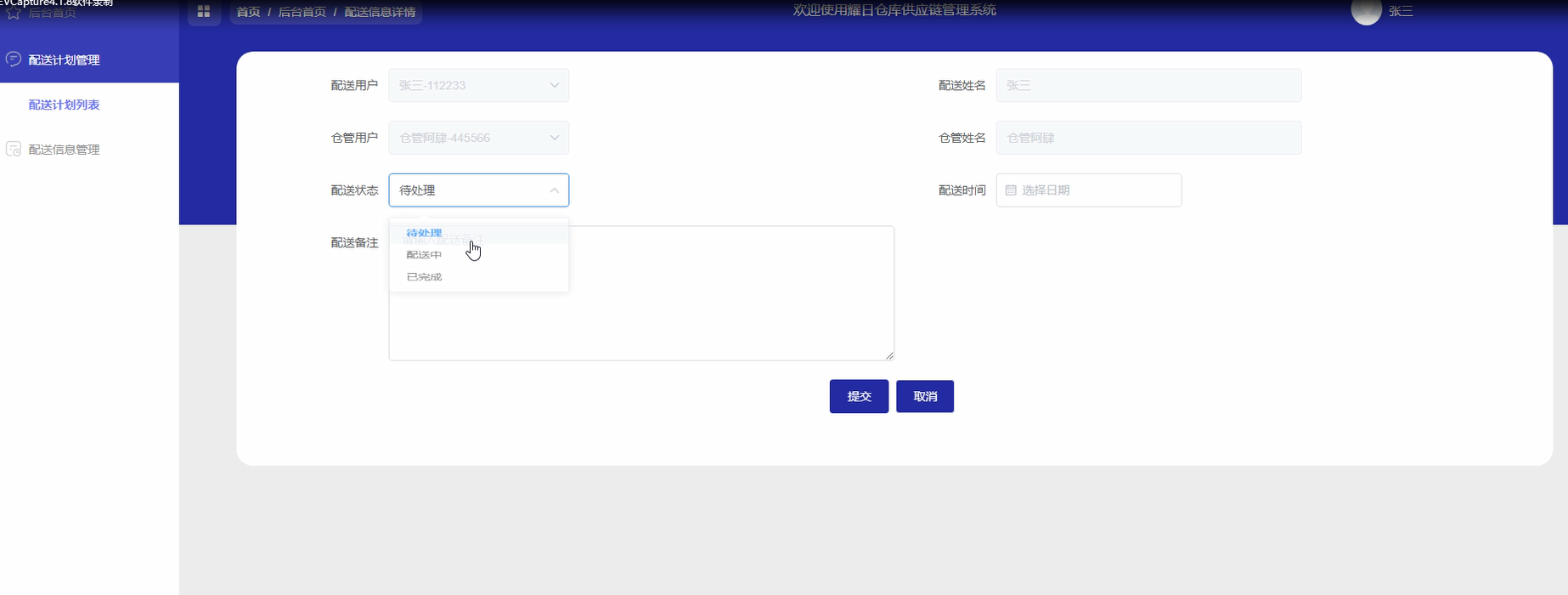

5.2  配送用户功能模块

5.3 管理功能模块

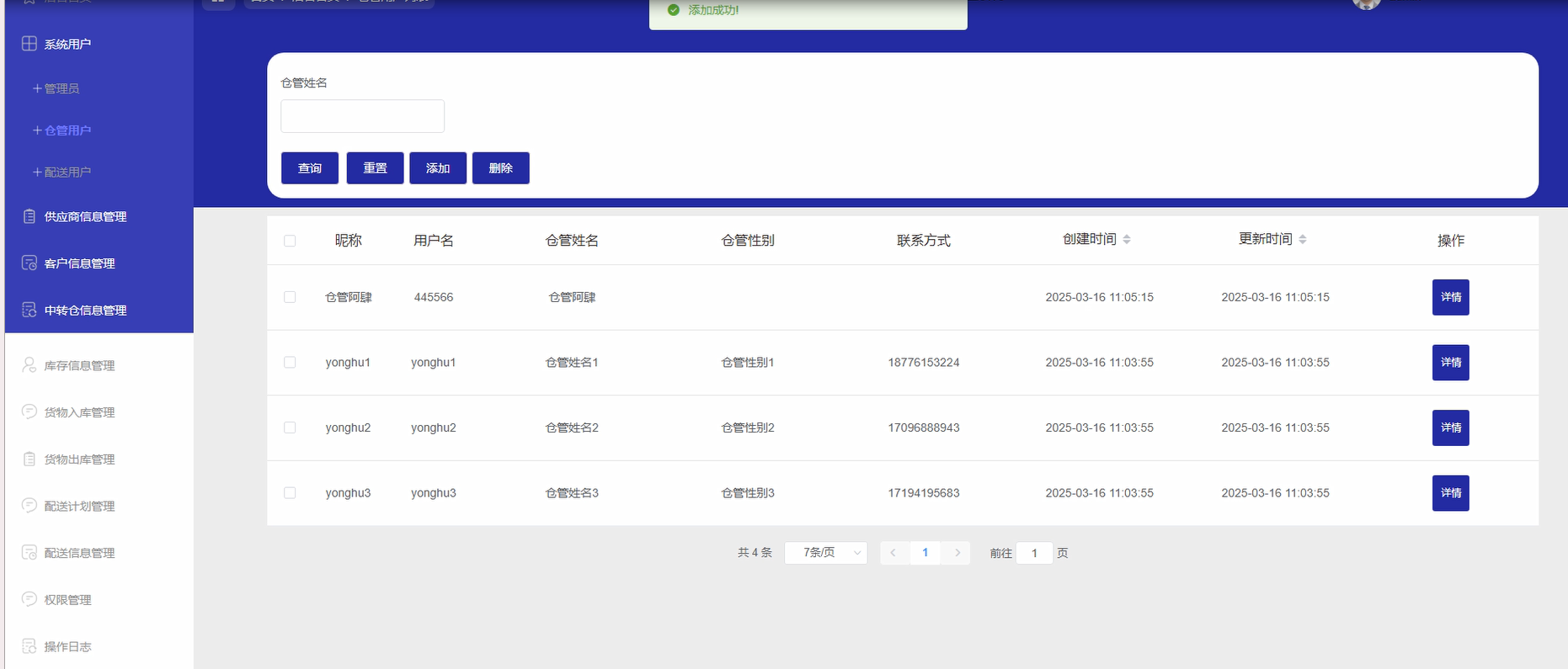

5.3.1  系统用户管理

5.3.3  供应商信息管理

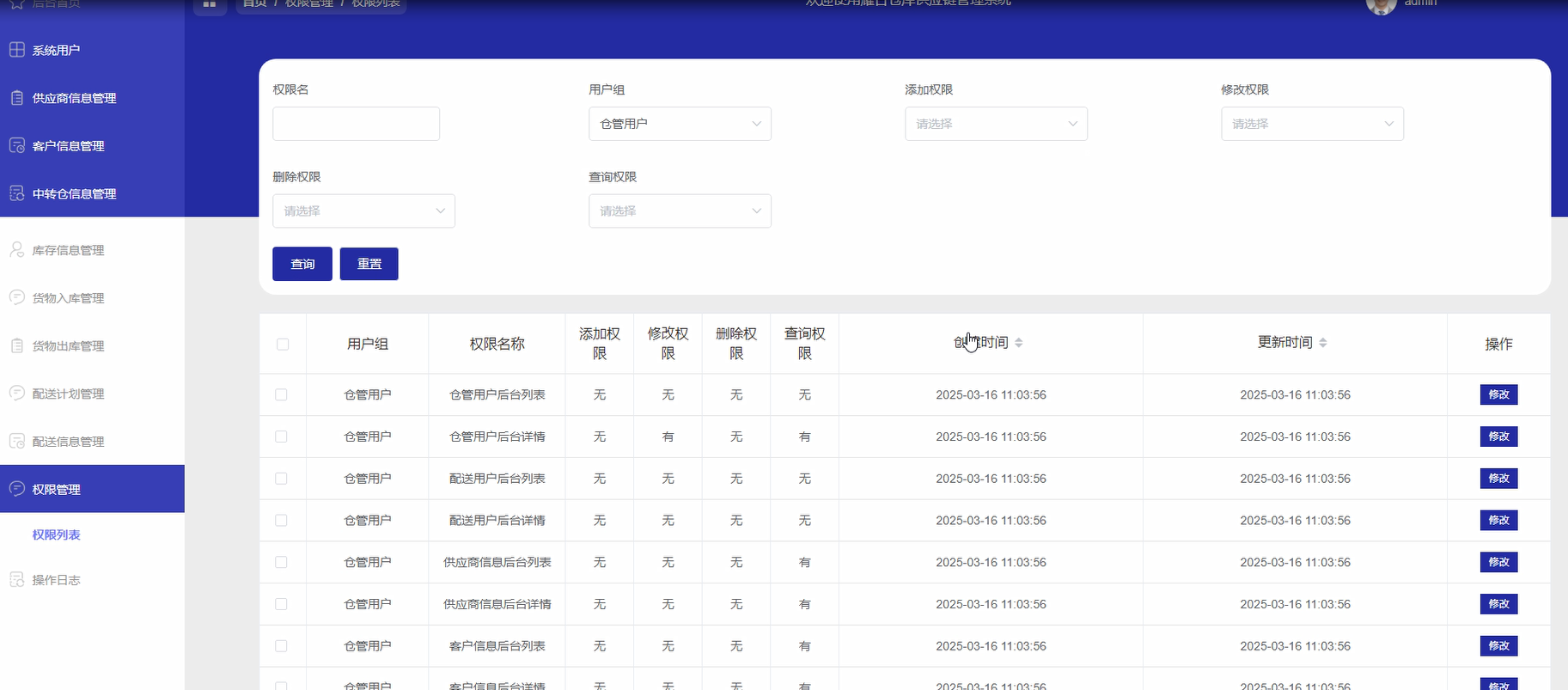

5.3.4  权限管理

6  系统测试

6.1  系统测试目的

6.2  功能测试用例

6.3  测试结果

结  论

参考文献

致 谢

摘  要

随着企业规模的不断扩大和仓库种类的日益复杂，如何有效管理和维护企业仓库成为了一个重要的课题。传统的仓库供应链管理方法往往依赖于人工记录和手工操作，不仅效率低下，而且容易出错，难以满足现代企业的需求。在此背景下，耀日仓库供应链管理系统应运而生。

该系统基于Python语言开发，采用Django框架构建，并使用MySQL作为数据库管理系统，旨在为企业提供高效、可靠且易于扩展的仓库供应链管理解决方案。系统集成了库存用户、配送用户管理和用户权限管理等功能模块，通过详细的信息录入、出入库管理和配送查询功能，方便用户管理仓库。

在技术应用方面，Django框架的高效开发特性和ORM功能简化了数据库操作，而MySQL数据库的高性能和可靠性保障了系统在高并发环境下的稳定运行。前端采用JavaScript技术和Django模板引擎，提供良好的用户界面和交互体验。系统具有高效性、扩展性和安全性，通过模块化设计便于功能扩展和升级，满足企业不断变化的需求，并通过多层次的安全保护机制确保数据安全。综上所述，本系统为企业提供了一个先进的仓库供应链管理解决方案，提升了管理水平和经济效益。

关键词：耀日仓库供应链管理系统；Python语言；Django框架；MySQL数据库

                                                Abstract

With the continuous expansion of enterprise scale and the increasing complexity of warehouse types, how to effectively manage and maintain enterprise warehouses has become an important topic. Traditional warehouse supply chain management methods often rely on manual records and manual operations, which are not only inefficient, but also error-prone, and difficult to meet the needs of modern enterprises. In this context, the supply chain management system of Sunny warehouse came into being.

Developed based on the Python language, built with the Django framework, and using MySQL as the database management system, the system aims to provide enterprises with an efficient, reliable, and easily scalable warehouse supply chain management solution. The system integrates functional modules such as inventory users, distribution user management and user authority management, and facilitates users to manage warehouses through detailed information entry, warehousing management and distribution query functions.

In terms of technical application, the efficient development features and ORM functions of the Django framework simplify database operations, while the high performance and reliability of the MySQL database ensure the stable operation of the system in a high-concurrency environment. The front-end uses JavaScript technology and the Django templating engine to provide a good user interface and interactive experience. The system is efficient, scalable and secure, and is easy to expand and upgrade functions through modular design to meet the changing needs of enterprises, and ensure data security through multi-level security protection mechanisms. To sum up, this system provides enterprises with an advanced warehouse supply chain management solution, which improves the management level and economic benefits.

Keywords: Sunny warehouse supply chain management system; Python language; Django Framework; MySQL database.

1  绪  论

1.1 研究背景与意义

在全球化与信息化迅速发展的今天，供应链管理在企业运营中扮演着至关重要的角色。特别是在竞争激烈的市场环境中，供应链的效率和透明度直接影响企业的竞争力和响应速度。作为连接生产与消费的关键环节，供应链管理的效率影响企业的运营成本和客户满意度。因此，优化供应链流程、提高响应速度和透明度成为现代企业管理的重要任务。然而，传统供应链管理常存在信息不对称、响应迟缓、透明度低等问题，导致库存积压、物流延误和成本增加。为解决这些问题，企业越来越多地采用基于互联网的信息技术来优化供应链管理，这些技术能提高信息处理效率。

在这一背景下，Python和Django框架因高效、灵活和可扩展性，在供应链管理系统中得到广泛应用。Python简洁的语法和丰富的库支持，使其成为数据处理和网络应用开发的首选[1]，而Django框架则以其完善的后端功能和强大的安全性，为企业级应用提供了可靠保障[2]。将Python和Django应用于供应链管理系统，可以实现数据的实时处理与分析，提升供应链透明度和响应速度，进而增强企业的整体竞争力[3]。例如，耀日通过优化内部工作流程和采用直销模式，显著提高了工作效率和资金周转速度。其通过优化流程和员工相互学习，提高了内部效率，缩短了生产时间，降低了生产成本。同时，直销模式通过预付账款加速回款，减少应收账款周转天数，并降低产成品库存，提升了营销渠道资金管理绩效。

1.2 国内外现状研究

近年来，国内在智能仓库和供应链管理领域的研究取得了显著进展，为耀日仓库供应链管理系统的设计提供了丰富的理论和技术支持。刘锋[4]等人通过整合传感器网络及人工智能算法，提升了仓库的安全管理水平，实现了环境参数的实时监控和异常行为预警，确保了仓储运营的安全性。陈芳[5]优化了基于MySQL数据库的数据录入系统，提高了数据录入的速度和准确性，保障了后续数据分析的质量，特别是在订单处理和库存更新等关键环节中，确保数据的实时性和准确性至关重要。戴靓婕[6]和王希分析了MySQL数据库访问技术在Python中的应用，展示了Python在高效数据操作方面的优势，有助于加快开发进度并提高系统的性能。这些研究成果为构建一个智能、安全、高效的仓库管理系统提供了重要参考。

国外在智能仓库和供应链管理领域的研究取得了显著进展，为耀日仓库供应链管理系统的设计提供了重要参考。Yang等人利用IoTDB时间序列数据库实现了环境参数的高效采集与存储，展示了时间序列数据库处理大规模、高频率数据的优势，适用于实时监控需求高的场景。Taques等人通过KNIME平台整合大数据分析工具，无需编程代码即可快速构建数据分析流程，降低了数据分析门槛，便于集成先进分析功能提升决策支持能力。León等人提出了一种应对随机需求的库存优化模型，强调在不确定环境下优化库存配置以提高服务质量和客户满意度，帮助管理者制定科学合理的库存策略，降低运营成本并提高响应速度。Hathaliya和Tanwar则提出了结合加密技术和访问控制的智能化隐私保护框架，确保医药供应链系统中数据共享的安全性。这些研究成果为耀日系统的开发提供了宝贵的技术借鉴和理论支持。

1.3  主要研究内容

本研究的主要内容是构建耀日仓库供应链管理系统。具体包括以下内容：

（1）用户权限管理：系统提供完善的用户权限管理功能，管理员可以管理系统用户（包括管理员、仓管用户和配送用户），根据不同角色和权限分配相应操作权限，确保系统安全性和数据保密性。管理员还可以进行供应商信息管理、客户信息管理，确保组织结构清晰，权限分配合理。

（2）性能分析：系统集成性能分析模块，通过对仓库运行数据的收集和分析，生成各类统计报表和图表，帮助企业了解仓库使用情况和性能状态。用户可以根据分析结果，优化仓库配置，提高利用率，减少资源浪费。

（3）技术实现：系统基于Django框架开发，利用其高效的开发特性和ORM（对象关系映射）功能，简化了数据库操作，提升开发效率。MySQL作为数据库管理系统，以其高性能和可靠性著称，确保系统在高并发环境下稳定运行。前端采用JavaScript技术，结合Django模板引擎，实现良好用户界面和交互体验。

通过以上研究能够系统地展示在构建耀日仓库供应链管理系统过程中的关键步骤和重要考虑因素，为系统的设计和开发提供了清晰的指导和方法。

 2 相关技术介绍

2.1  Python语言

基于Python+Django框架的耀日仓库供应链管理系统的开发中，使用到的关键技术是Python语言。Python作为一种高级、通用、解释型编程语言，具有简洁、易读、易学的特点，适合快速开发和易维护。在系统开发过程中，Python语言的灵活性和丰富的库能够快速实现各种功能模块，处理复杂业务逻辑，同时能够保证系统的稳定性和可扩展性。Python语言也具有较高的社区活跃度和开发资源，为系统的持续优化和升级提供了可靠的基础。通过使用Python语言，耀日仓库供应链管理系统能够快速、高效地实现各项功能需求，满足仓库供应链管理的核心要求。

2.2  Django框架

基于Python+Django框架的耀日仓库供应链管理系统的开发中采用了Django框架。Django是一个基于Python的高级Web应用程序框架，提供了许多开箱即用的功能和工具，包括强大的URL路由、模型-视图-模板（MVT）设计模式、自动化管理界面等。通过使用Django框架可以快速搭建稳定、安全、高效的Web应用程序，并且可以遵循最佳实践进行开发，提高开发效率和代码质量。Django框架还提供了丰富的第三方插件和社区支持，为系统的功能拓展和优化提供了便利。通过整合Django框架，耀日仓库供应链管理系统得以快速搭建，并具备良好的可维护性和扩展性，满足仓库供应链管理的复杂需求。

2.3  MVC模型

基于Python+Django框架的耀日仓库供应链管理系统采用MVC模型作为设计架构，将应用程序分为模型、视图和控制器三部分。模型处理数据逻辑，视图展示数据，控制器处理用户输入和业务逻辑，实现数据、展示和控制的分离，提高可维护性和可扩展性。模型与视图解耦使系统易修改，控制器分离业务逻辑和用户交互，降低耦合度，提高灵活性和可靠性。MVC模型使系统更易维护和更新，为耀日仓库供应链管理系统提供了良好的架构基础。

2.4  B/S体系结构

基于Python+Django框架的耀日仓库供应链管理系统采用B/S体系结构[7]，用户通过浏览器访问前端界面，服务器端负责处理业务逻辑和数据存储，实现跨平台和跨设备的访问。该架构简化了系统部署和更新过程，提高了系统的可访问性和易用性，减少了用户端的资源占用。同时，B/S体系结构具有良好的扩展性和安全性，能够有效管理用户权限和保护数据安全，为耀日仓库供应链管理系统的稳定运行和用户体验提供了可靠保障。

2.5  MySQL数据库

基于Python+Django框架的耀日仓库供应链管理系统的开发中采用了MySQL数据库作为数据存储平台[8]。MySQL是一种流行的开源关系型数据库管理系统，具有稳定性高、性能优异、易用性强等特点，适合用于存储大量结构化数据。通过使用MySQL数据库，系统可以高效地存储和管理供应商信息、出入库记录等关键数据，实现数据的安全性和可靠性。通过整合MySQL数据库，耀日仓库供应链管理系统能够实现数据的高效管理和快速检索，为仓库供应链管理提供可靠的数据支持。

3 系统分析

系统分析是对系统开发的可行性进行研究，分析功能需求以确保系统满足用户期望。系统用例设计将明确定义系统与外部用户的交互场景，系统流程规划则细化系统内部功能流程，确保系统各模块协调工作。通过系统分析，可以建立清晰的系统框架，明确系统目标和功能，为系统开发和实施奠定基础。

3.1  可行性分析

3.1.1 非技术可行性

采用Python语言、Django框架和MySQL数据库构建耀日仓库供应链管理系统具有较高的可行性[9]。Python作为流行的编程语言，具有强大的生态系统和丰富的库支持，适合快速开发和易维护。Django框架提供了快速开发和强大功能，可加快系统搭建速度，而MySQL作为稳定可靠的数据库，能够满足系统的数据存储和管理需求，保证数据安全和稳定性[10]。

3.1.2经济可行性

在经济可行性方面，采用开源技术栈搭建系统有助于降低开发成本，减少了软件许可费用。同时，耀日仓库供应链管理系统的建设和应用能够提高管理效率、优化资源配置，为企业带来长期效益和投资回报。

3.1.3经济可行性

在经济可行性方面，采用开源技术栈搭建系统有助于降低开发成本，减少了软件许可费用。同时，耀日仓库供应链管理系统的建设和应用能够提高管理效率、优化资源配置，为企业带来长期效益和投资回报。

因此，从技术、经济和社会方面来看，构建耀日仓库供应链管理系统具有较高的可行性，能够为企业带来多方面的益处。

3.2  系统功能分析

3.2.1  功能性分析

基于Python+Django框架的耀日仓库供应链管理系统通过不同角色的功能模块，实现对仓库的全面管理。配送用户、仓管用户和管理员各自的功能模块互相配合，共同构建了一个高效、透明的仓库供应链管理体系。通过详细分析这些功能模块，可以帮助企业更好地理解和实施仓库供应链管理系统，提高仓库供应链管理的效率和准确性。具体功能分析如下：

（1）配送用户功能模块：

配送计划列表：配送员查看配送计划列表详情点击配送，可以添加查看配送状态、日期备注等信息。

配送信息管理：配送员可以查看自己所有配送信息列表详情。

（2）仓管用户功能模块：

后台首页：仓管用户在后台首页可以查看自己维护的供应商信息统计，包括各类仓库的详细状态等信息。

供应商信息管理：仓管用户可以查看供应商信息列表详情，包括供应商名称、供应商电话、供应货物等详情。

客户信息管理：仓管用户可以查看客户信息列表详情，包括客户名称、客户电话、客户仓库地址、储存货物、货物数量等信息。

中转仓信息管理：仓管用户可以查看中转仓信息列表详情，包括中转仓名称、中转仓储量、货物规格、类型等信息。

库存信息管理：仓管用户查看添加库存信息列表，包括添加货物名称、规格、货物单位、数量等信息。

货物入库管理：仓管用户管理添加入库货物信息，包括货物数量、入库日期、入库备注等信息。

货物出库管理：仓管用户管理添加出库货物信息，包括货物数量、出库日期、出库备注等信息。

配送计划管理：仓管用户管理添加配送计划，包括配送用户、姓名、日期、货物名称等信息。

配送信息管理：仓管用户可以查看所有配送信息列表。

（3）管理员功能模块：

后台首页：管理员在后台首页可以查看全局的库存信息统计、货物出入库统计，并对系统进行总体监控和管理。

系统用户管理：管理员负责管理系统中的所有用户，包括管理员、仓管用户和配送用户的账户创建、权限分配和账户管理。

供应商信息管理：管理员可以查看管理供应商信息列表详情及添加，包括供应商名称、供应商电话、供应货物等详情。

客户信息管理：管理员可以查看管理客户信息列表详情及添加，包括客户名称、客户电话、客户仓库地址、储存货物、货物数量等信息。

中转仓信息管理：管理员可以查看管理中转仓信息列表详情及添加，包括中转仓名称、中转仓储量、货物规格、类型等信息。

库存信息管理：管理员可以查看所有库存信息列表详情，可以进行删改查的操作。

货物入库管理：管理员可以查看所有入库信息列表详情，可以进行删改查的操作。

货物出库管理：管理员可以查看所有出库信息列表详情，可以进行删改查的操作。

配送计划管理：管理员可以查看所有配送计划列表详情，可以进行删改查的操作。

配送信息管理：管理员可以查看所有配送信息列表详情，可以进行删改查的操作。

权限管理：管理员可以管理所有用户的使用权限、可以进行修改添加删查的操作。

操作日志：管理员可以查看所有用户的操作列表详情，可以进行删查改的操作。

3.2.2  非功能性分析

非功能性分析旨在评估系统的非功能需求和性能要求。通过对性能、可靠性、安全性、可用性和扩展性等方面进行评估，确保平台能够满足用户和系统运行的要求。具体如下：

表2-1耀日仓库供应链管理系统非功能需求表

需求类型	描述
性能	系统应具有高性能，能够快速响应用户请求，保持稳定的性能水平，支持高并发访问和大规模数据处理。
可靠性	系统应具有高可靠性，确保系统稳定运行，防止系统故障和数据丢失，提供数据备份和恢复机制。
安全性	系统应具有高安全性，保护用户隐私信息和数据安全，采用加密传输技术、访问控制和身份验证机制。
可用性	系统应具有高可用性，保证系统全天候运行，最大限度减少系统故障和维护时间，提供灾备和故障转移功能。
易用性	系统应具有良好的易用性，用户界面设计友好，操作简单直观，提供清晰的指导和帮助文档。
可维护性	系统应具有良好的可维护性，易于维护和升级，提供模块化和结构化代码，方便开发人员进行维护和修改。
可扩展性	系统应具有良好的可扩展性，支持新增功能和模块的集成，具备良好的架构设计和扩展性能。

3.3  系统用例分析

系统用例分析是对系统中各个功能模块的用户需求和行为进行分析，以识别和描述不同的用户用例。通过系统用例分析，可以深入了解用户在平台上的操作流程和交互方式，为系统设计和开发提供指导，并确保平台能够满足用户的需求和期望。

（1）配送用户角色用例图如下图所示。

图3-1 配送用户角色用例图

（2）仓管用户角色用例图如下图所示。

图3-2 仓管用户角色用例图

（3）管理员角色用例图如下图所示。

图3-3 管理员角色用例图

3.4  本章小结

本章重点在对系统进行了可行性、功能需求、系统用例以及系统流程分析，旨在明确平台的功能要求。这些分析为系统的开发和测试提供了指导和标准，确保系统设计和实施符合用户需求。通过详细的分析，可以有效规划平台功能的实现方式，提供清晰的指引。同时，这些分析也有助于确保代码实现的质量和系统的稳定性，为系统的顺利上线和运行奠定基础。

4  系统总体设计

系统总体设计包括系统架构、数据库设计、用户界面设计等方面。通过三层架构模式，确保系统的可靠性和可扩展性。设计规范化的数据库结构，以存储和管理用户数据等信息。同时，注重用户界面的友好性和易用性，提供便捷的功能操作和良好的用户体验。总体设计的目标是实现一个稳定、安全、高效的系统，满足用户的需求。

4.1  系统架构设计

在系统架构设计中，我将确定系统的整体结构和组件之间的关系。这包括选择适当的架构风格，划分系统的层次结构，并定义各个模块的职责和交互方式。架构图如下图所示。

图4-1系统架构设计图

表示层（Presentation Layer）：负责与用户进行交互，将系统的功能和数据以易于理解和操作的方式展示给用户。通常包括用户界面、页面设计和用户输入验证等。

业务逻辑层（Business Logic Layer）：处理系统的核心业务逻辑，包括对用户请求的处理、业务规则的执行以及数据的处理和转换。它独立于表现层和数据层，实现了业务逻辑的封装和复用。

数据层（Data Layer）：负责数据的存储、访问和管理，包括数据库和持久化机制。数据层提供了对数据的增删改查操作，并与业务逻辑层进行交互，使系统能够有效地存储和检索数据。

这三个层次相互独立，通过明确的接口和协议进行通信，实现了系统的模块化和可扩展性。表现层负责将用户的请求传递给业务逻辑层，业务逻辑层处理请求并返回结果，最后数据层负责与数据库交互并提供数据支持。这种分层架构有助于实现系统的可维护性、灵活性和可测试性。

4.2  系统功能模块设计

通过整体功能模块设计，我将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。具体的功能模块图如图4-2所示。

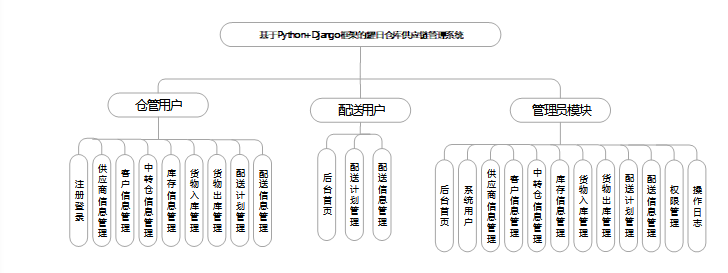

图4-2 系统功能模块图

4.3  数据库设计

数据库设计是系统开发中至关重要的一环，它涉及到数据的组织、存储和管理。在数据库设计中，我将根据系统的需求设计数据库的概念结构和逻辑结构，包括定义实体、属性、关系和约束等。

4.3.1  数据流程分析

顶层数据流是指系统与外部实体之间的数据流动，描述了系统的整体数据流。在耀日仓库供应链管理系统中，顶层数据流包括仓管用户录入供应商信息、配送用户查看供应商信息、提交申请信息、仓管用户处理各类申请信息等。

系统的顶层数据流图如下图所示。

图4-3系统数据流图（顶层）

4.3.2  数据库概念结构设计

数据库概念结构设计主要涉及数据库的实体和实体之间的关系。通过实体-关系模型或者其他适当的模型，我将定义系统中涉及的各个实体以及它们之间的联系。下面我将罗列主要的实体属性图和系统E-R图。

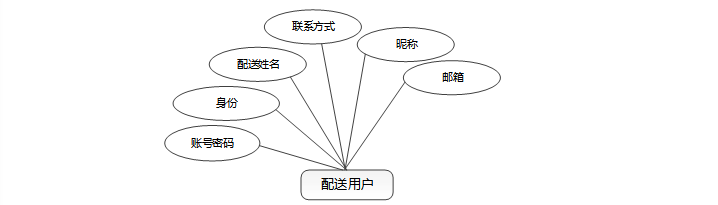

1. 配送用户实体属性如下图所示。

图4-5 配送用户实体属性图

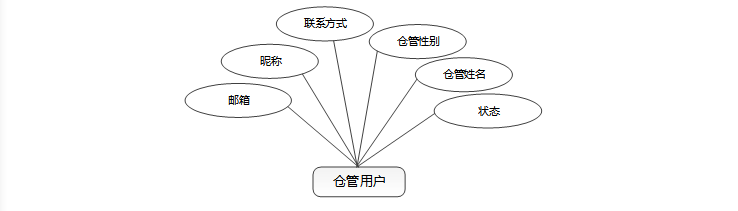

1. 仓管用户实体属性如下图所示。

图4-6 仓管用户实体属性图

1. 供应商信息实体属性如下图所示。

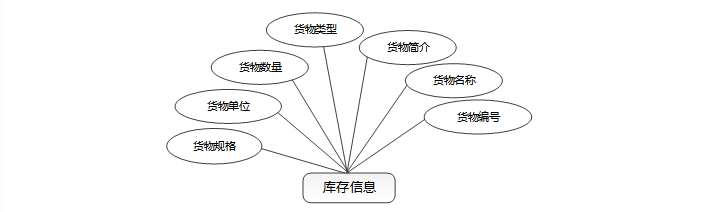

图4-7 库存信息实体属性图

1. 维修信息实体属性如下图所示。

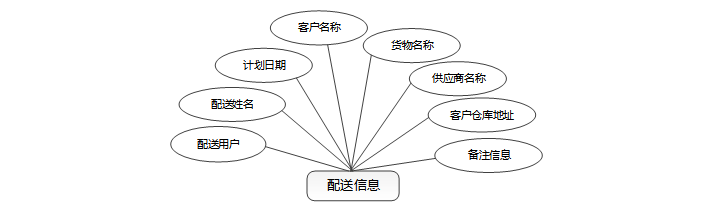

图4-8 配送信息实体属性图

下面是整个耀日仓库供应链管理系统中主要的数据库表总E-R实体关系图。

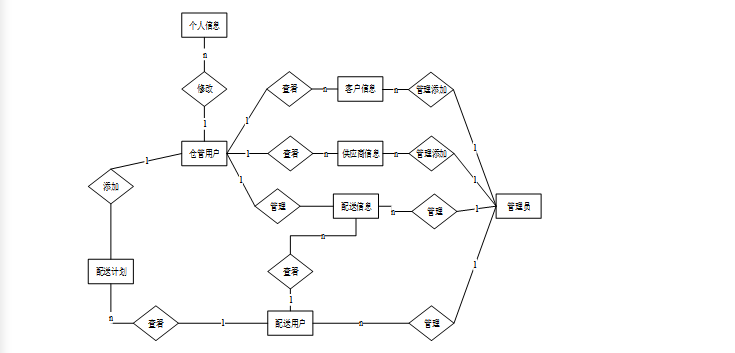

图4-9 系统总E-R关系图

4.3.3  数据库逻辑结构设计

数据库逻辑结构设计则是在概念结构的基础上，进行具体的数据库表设计。我们将定义每个表的结构、字段和约束，并建立表与表之间的关系。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-3-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-4-customer_information（客户信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	customer_information_id	int		是	是	客户信息ID
2	customer_name	varchar	64	否	否	客户名称
3	customer_phone	varchar	16	否	否	客户电话
4	customer_warehouse_address	varchar	64	否	否	客户仓库地址
5	storage_of_goods	varchar	64	否	否	储存货物
6	cargo_specifications	varchar	64	否	否	货物规格
7	quantity_of_goods	double		否	否	货物数量
8	cargo_unit	varchar	64	否	否	货物单位
9	type_of_goods	varchar	64	否	否	货物类型
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-5-distribution_information（配送信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	distribution_information_id	int		是	是	配送信息ID
2	distribution_user	int		否	否	配送用户
3	delivery_name	varchar	64	否	否	配送姓名
4	warehouse_users	int		否	否	仓管用户
5	warehouse_name	varchar	64	否	否	仓管姓名
6	delivery_status	varchar	64	否	否	配送状态
7	delivery_time	date		否	否	配送时间
8	distribution_remarks	text	65535	否	否	配送备注
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-6-distribution_plan（配送计划）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	distribution_plan_id	int		是	是	配送计划ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	distribution_user	int		否	否	配送用户
5	delivery_name	varchar	64	否	否	配送姓名
6	planned_date	date		否	否	计划日期
7	supplier_name	varchar	64	否	否	供应商名称
8	customer_name	varchar	64	否	否	客户名称
9	customer_warehouse_address	varchar	64	否	否	客户仓库地址
10	name_of_goods	varchar	64	否	否	货物名称
11	note_information	text	65535	否	否	备注信息
12	distribution_information_limit_times	int		是	否	配送限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间

表 4-7-distribution_user（配送用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	distribution_user_id	int		是	是	配送用户ID
2	delivery_name	varchar	64	是	是	配送姓名
3	contact_information	varchar	16	否	否	联系方式
4	examine_state	varchar	16	是	否	审核状态
5	user_id	int		是	否	用户ID
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间

表 4-8-goods_out_of_the_warehouse（货物出库）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	goods_out_of_the_warehouse_id	int		是	是	货物出库ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	name_of_goods	varchar	64	否	否	货物名称
5	cargo_no	varchar	64	否	否	货物编号
6	quantity_of_issue	double		否	否	出库数量
7	issue_date	date		否	否	出库日期
8	outbound_remarks	text	65535	否	否	出库备注
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-9-goods_warehousing（货物入库）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	goods_warehousing_id	int		是	是	货物入库ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	name_of_goods	varchar	64	否	否	货物名称
5	cargo_no	varchar	64	否	否	货物编号
6	receipt_quantity	double		否	否	入库数量
7	receipt_date	date		否	否	入库日期
8	receipt_remarks	text	65535	否	否	入库备注
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-inventory_information（库存信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inventory_information_id	int		是	是	库存信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	name_of_goods	varchar	64	否	否	货物名称
5	cargo_no	varchar	64	否	否	货物编号
6	cargo_specifications	varchar	64	否	否	货物规格
7	quantity_of_goods	double		否	否	货物数量
8	cargo_unit	varchar	64	否	否	货物单位
9	type_of_goods	varchar	64	否	否	货物类型
10	cargo_profile	text	65535	否	否	货物简介
11	goods_warehousing_limit_times	int		是	否	入库限制次数
12	goods_out_of_the_warehouse_limit_times	int		是	否	出库限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间

表 4-12-operation_log（操作日志表）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	operation_log_id	int		是	是	操作日志ID
2	user_group	varchar	64	否	否	用户角色
3	user_name	varchar	64	否	否	用户账号
4	routes	varchar	64	否	否	模块名称
5	create_time	datetime		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-13-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-14-supplier_information（供应商信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	supplier_information_id	int		是	是	供应商信息ID
2	supplier_name	varchar	64	否	否	供应商名称
3	vendor_phone	varchar	16	否	否	供应商电话
4	warehouse_address	varchar	64	否	否	仓库地址
5	supply_of_goods	varchar	64	否	否	供应货物
6	cargo_specifications	varchar	64	否	否	货物规格
7	quantity_of_goods	double		否	否	货物数量
8	cargo_unit	varchar	64	否	否	货物单位
9	type_of_goods	varchar	64	否	否	货物类型
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-15-transfer_warehouse_information（中转仓信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	transfer_warehouse_information_id	int		是	是	中转仓信息ID
2	name_of_transit_warehouse	varchar	64	否	否	中转仓名称
3	transit_storage_volume	varchar	64	否	否	中转仓储量
4	storage_of_goods	varchar	64	否	否	储存货物
5	cargo_specifications	varchar	64	否	否	货物规格
6	quantity_of_goods	double		否	否	货物数量
7	cargo_unit	varchar	64	否	否	货物单位
8	type_of_goods	varchar	64	否	否	货物类型
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-16-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-17-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-18-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-19-warehouse_users（仓管用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	warehouse_users_id	int		是	是	仓管用户ID
2	warehouse_name	varchar	64	否	否	仓管姓名
3	warehouse_gender	varchar	64	否	否	仓管性别
4	contact_information	varchar	16	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

4.4  本章小结

数据库设计是系统开发中的关键步骤，通过识别实体、建立关系、设计表结构、选择主键和索引等方式，确保数据存储和管理的有效性和一致性。同时，考虑安全性和性能优化，采用合适的规范化和反规范化技术，以提高系统的响应速度和用户体验。综合以上因素，数据库设计为系统的稳定运行和高效管理提供了基础支持。

系统关键模块设计与实现是系统开发中的核心任务。通过分析需求，设计和实现关键模块，确保系统功能的完整性和稳定性。在设计过程中，需要考虑模块之间的交互和数据流动，合理选择技术和框架，并进行测试和优化，以确保关键模块的高效运行和用户满意度。

5.1  仓管用户功能模块

5.1.1  用户注册

用户注册功能允许新用户创建账户，系统会收集基本信息如用户名、密码、邮箱和角色（配送用户、维护用户或管理员）。注册过程包括填写表单、验证邮箱、设置初始密码和分配角色。管理员可以审核和激活新账户，确保用户信息的准确性和系统安全性。其界面展示如下图所示。

图5-2 用户注册界面图

用户注册的关键代码如下：

   def Register(self, ctx):

        print("===================注册=====================")

        userService = service_select("user")

        body = ctx.body

        if "username" not in body and body["username"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名不能为空",

                }

            }, ensure_ascii=False))

        if "user_group" not in body and body["user_group"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户组不能为空",

                }

            }, ensure_ascii=False))

        if "password" not in body and body["password"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "密码不能为空",

                }

            }, ensure_ascii=False))

        post_param = body

        post_param['nickname'] = body["nickname"] or ""

        post_param['password'] = md5hash(body["password"])

        obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

        if obj:

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名已存在",

                }

            }, ensure_ascii=False))

        ret = {

            "error": {

                "code": 70000,

                "message": "注册失败",

            }

        }

        bl = userService.Add(post_param)

        if bl:

            ret = {

                "result": {

                    "bl": True,

                    "message": "注册成功"

                }

            }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

5.1.2  用户登录

用户登录功能允许已注册用户访问系统。用户通过输入用户名和密码进行身份验证，系统对凭据进行比对，成功后进入个人后台首页。登录过程包括输入凭据、验证身份、设置会话状态，并提供忘记密码功能，以确保用户账户的安全性和便捷性。其界面如下图所示。

图5-3登录界面图

用户登录的关键代码如下：

 def Login(self, ctx):

        print("===================登录=====================")

        ret = {

            "error": {

                "code": 70000,

                "message": "账户不存在",

            }

        }

        body = ctx.body

        password = md5hash(body["password"]) or ""

        obj = service_select("user").Get_obj(

            {"username": body["username"]}, {"like": False}

        )

        if obj:

            user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

            if user_group and user_group['source_table'] != '':

                user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']},                                                                       {"like": False})

                if user_obj['examine_state'] == '未通过':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未通过审核",

                        }

                    }

                    return ret

                if user_obj['examine_state'] == '未审核':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未审核",

                        }

                    }

                    return ret

            if obj["state"] == 1:

                if obj["password"] == password:

                    timeout = timezone.now()

                    timestamp = int(time.mktime(timeout.timetuple())) * 1000

                    token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

                    ctx.request.session[token] = obj["user_id"]

                    service_select("access_token").Add(

                        {"token": token, "user_id": obj["user_id"]}



5.1.3  库存信息管理

库存信息管理：仓管用户查看添加库存信息列表，包括添加货物名称、规格、货物单位、数量等信息。其界面如下图所示。

                                      5.1.4货物入库管理

货物入库管理：仓管用户管理添加入库货物信息，包括货物数量、入库日期、入库备注等信息。其界面如下图所示。

图5-5货物入库界面图

5.1.5 配送计划管理

配送计划管理：仓管用户管理添加配送计划，包括配送用户、姓名、日期、货物名称等信息。其界面如下图所示。

图5-7配送计划管理界面图

5.2  配送用户功能模块

配送计划列表：配送员查看配送计划列表详情点击配送，可以添加查看配送状态、日期备注等信息。其界面如下图所示。

图5-8配送计划管理界面图

5.3 管理功能模块

5.3.1  系统用户管理

管理员管理用户信息、权限和行为。用户管理包括用户注册、登录、身份验证、权限控制、用户信息修改等操作。管理员可以查看和编辑用户信息，重置密码，激活或停用账户等。通过用户管理，系统可以确保数据安全性和用户身份真实性，同时实现个性化服务和定制化推荐。良好的用户管理设计能够简化用户操作流程，提高系统安全性和用户满意度，同时为系统运营提供有效支持。其界面如下图所示。

图5-9管理员系统用户界面图

系统用户的关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.3.3  供应商信息管理

供应商信息管理：管理员可以查看管理供应商信息列表详情及添加，包括供应商名称、供应商电话、供应货物等详情。其界面如下图所示。

图5-10供应商信息管理界面图

5.3.4  权限管理

权限管理：管理员可以管理所有用户的使用权限、可以进行修改添加删查的操作。其界面如下图所示。

图5-10权限管理界面图

6  系统测试

6.1  系统测试目的

耀日仓库供应链管理系统测试的主要目的是确保系统功能正常、性能稳定、安全可靠。测试旨在验证系统各项功能是否按照需求规格书要求正常工作，检查系统的易用性和用户体验，确保用户能够顺利完成各项操作。此外，系统测试还旨在评估系统的性能指标，包括响应时间、并发能力等，以保证系统在高负载情况下仍能正常运行。另外，安全测试也是重要的一部分，确保系统能够有效防范各类安全威胁和攻击。通过全面的系统测试，可以保障耀日仓库供应链管理系统的稳定性、可靠性和安全性。

6.2  功能测试用例

系统测试旨在检验系统功能是否正常工作。通过功能测试用例的执行，可以有效评估系统功能的正确性、完整性和稳定性，帮助发现和解决潜在的功能缺陷，确保系统能够按照预期功能正常运行。功能测试用例包括用户注册、用户登录、供应商录入、仓库申请、申请审核等。

测试用例编号	功能模块	测试用例描述	预期结果
TC001	用户注册	输入有效的用户名、密码、邮箱和角色信息	注册成功，用户账户创建并收到验证邮件
TC002	用户注册	输入已有用户名	注册失败，提示用户名已存在

表6-1 注册功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC003	用户登录	输入正确的用户名和密码	登录成功，进入用户后台首页
TC004	用户登录	输入错误的用户名或密码	登录失败，提示用户名或密码错误
TC005	用户登录	输入注册邮箱，使用忘记密码功能	提示发送重置密码链接到邮箱

表6-2 登录功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC006	供应商录入	仓管用户填写完整的供应商信息录入	供应商录入成功，生成唯一仓库ID
TC007	供应商录入	仓管用户录入供应商时缺少必要信息	供应商录入失败，提示补充必要信息

表6-3 供应商录入功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC008	配送计划申请	员工用户选择所需配送并填写计划信息	申请提交成功，生成申请记录并通知仓管用户审核
TC009	配送计划申请	员工用户提交申请时缺少必要计划配送信息	申请提交失败，提示补充申请信息

表6-4 配送计划申请功能测试用例

6.3  测试结果

在本次测试中，我们对用户注册、用户登录、供应商录入、配送计划申请等功能进行了详细测试。测试结果显示，用户注册功能在输入有效信息时能够成功创建账户并发送验证邮件，而在输入已有用户名时则提示用户名已存在。用户登录功能在输入正确凭据时能成功登录，在输入错误凭据时会提示错误信息。供应商录入功能在填写完整信息时能够成功录入仓库，而在缺少必要信息时则提示补充信息。总体而言，所有测试用例均达到预期效果，系统功能表现稳定。

结  论

在本研究中，我成功构建了一个耀日仓库供应链管理系统，实现了丰富的功能如供应商信息管理、客户信息管理、库存信息管理、配送计划管理等。系统运用了Python语言的灵活性、Django框架的快速开发特性和MySQL数据库的稳定性，为仓库供应链管理提供了可靠的支持。通过系统的设计和实现，提高了仓库供应链管理的效率和用户体验，为仓库运营和数据管理提供了便捷、高效的解决方案。

在系统的设计和开发过程中，需要进一步加强对用户体验和界面设计的重视，提升系统的易用性和美观性，以增强用户对系统的吸引力和满意度。此外，对异常情况和错误处理的完善也是需要加强的地方，确保系统的稳定性和安全性。在未来的改进中，可以考虑引入更多的数据分析和报告功能，以帮助管理员更好地了解仓库供应链管理情况，提高决策的科学性和准确性。同时，加强系统的扩展性和可维护性，以应对未来仓库发展和功能拓展的需求。

总的来说，通过本次研究，我成功搭建了一套耀日仓库供应链管理系统，实现了丰富的功能并取得了一定的成果。在未来的发展中，将继续优化系统功能和用户体验，不断提升系统的性能和稳定性，为耀日仓库供应链管理系统的长期发展和用户需求提供更好的服务和支持。
