西门子1500博图程序 立体仓库 堆垛机 输送机 智能物流 工程项目案例，是成熟的并且稳定的运行在客户现场的程序，项目有一万多个库位，输送机一百多个，堆垛机8个，仓库分楼下和楼上两层，以西门子plc为控制核心，通过无线网桥的形式和上层wcs进行对接，wcs在和客户的wms进行对接，是典型的智能仓库的案例。 有图纸 程序以梯形图为主，功能块编程，结构清晰，可读性比较好，可以用来学习，或者作为项目案例参考 包含:PLC程序+西门子触摸屏HMI+整套CAD电气原理图+CAD平面图

最近，参与了一个相当有意思的工程项目，是智能物流领域中的一个典型案例，项目涉及大量堆垛机、输送机和立体仓库的控制系统设计。这个项目已经稳定运行在客户的现场，经过长期的验证，表现非常优异。今天就和大家分享一下这个项目的具体情况，以及其中的核心技术实现。

项目概述

这个立体仓库项目规模相当大，拥有超过一万个库位，分布在上下两层。为了高效管理如此大规模的库存，现场配置了8台堆垛机和100多台输送机。整个系统以西门子S7-1500 PLC为核心，通过无线网桥与上层的仓库控制系统（WCS）进行通信，而WCS又与客户的仓库管理系统（WMS）无缝对接，形成了一个完整的智能仓储解决方案。

PLC控制逻辑设计

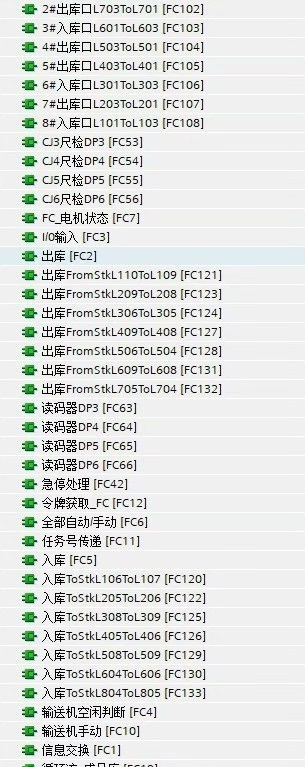

整个PLC程序的核心部分是用梯形图和功能块编程实现的，逻辑结构非常清晰，代码可读性也很高，是非常不错的学习和参考材料。下面分享一些程序设计的核心点。

输送机控制

输送机是仓库物料搬运的重要设备，它们负责将货物从一个区域运送到另一个区域。PLC程序中，每个输送机的启停逻辑都是独立设计的，但通过网络通信实现整体协调。

输送机启停逻辑（梯形图示例）

LD A1.0   // 操作面板启动信号
O A2.0    // 紧急停止信号
O A3.0    // 故障信号
= M100.0  // 启动允许信号

电机启动控制

LD M100.0  // 启动允许
LD T1.0    // 启动延时计时器
= Q1.0     // 启动电机

堆垛机控制

堆垛机是立体仓库的“手臂”，负责在货架间上下移动和水平移动以存取货物。PLC程序中，对堆垛机的运动控制采用了位置控制和速度控制相结合的方式。

堆垛机位置控制

LD M200.0   // 允许移动信号
LD C10.0     // 检测当前位置
EQ D200.0    // 设置目标位置
= M201.0     // 移动允许信号

HMI设计与操作界面

项目还配套了西门子的触摸屏HMI，提供了一个直观的图形化操作界面。HMI通过OPC协议与PLC进行通信，实时显示设备状态和系统运行情况。

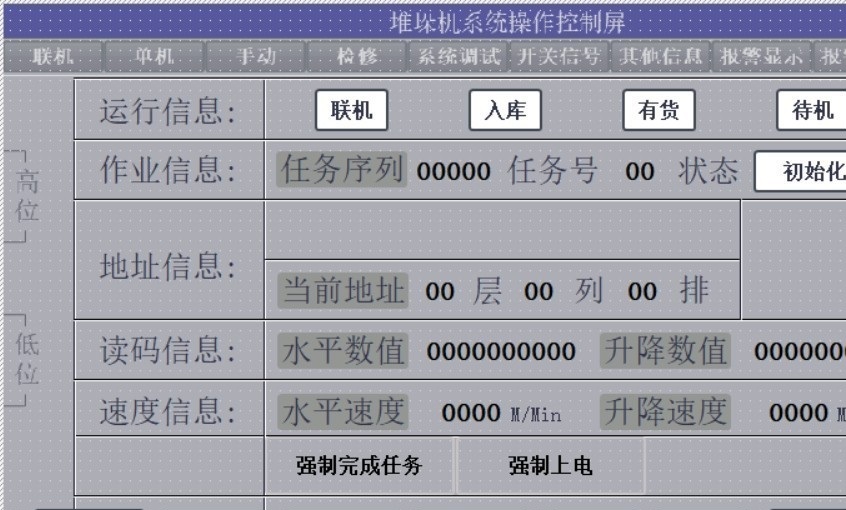

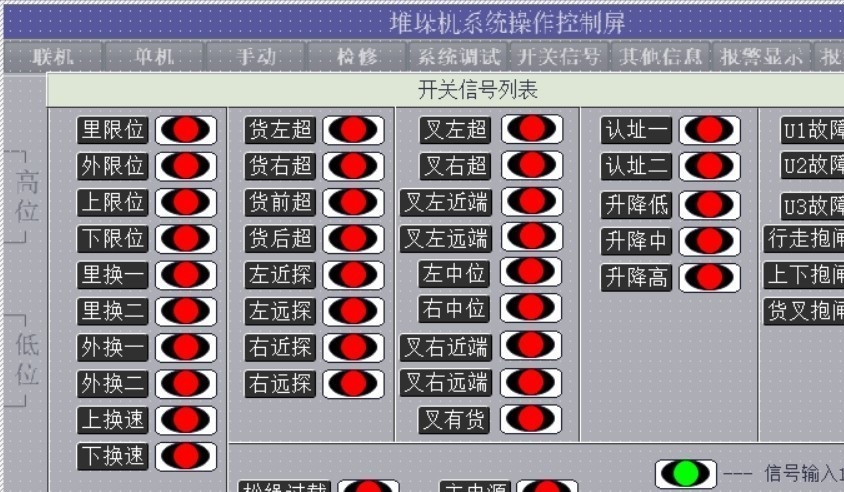

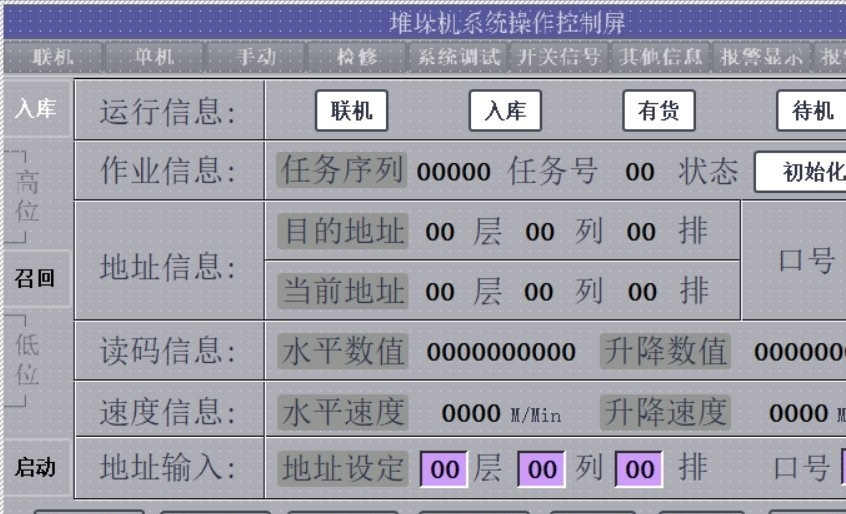

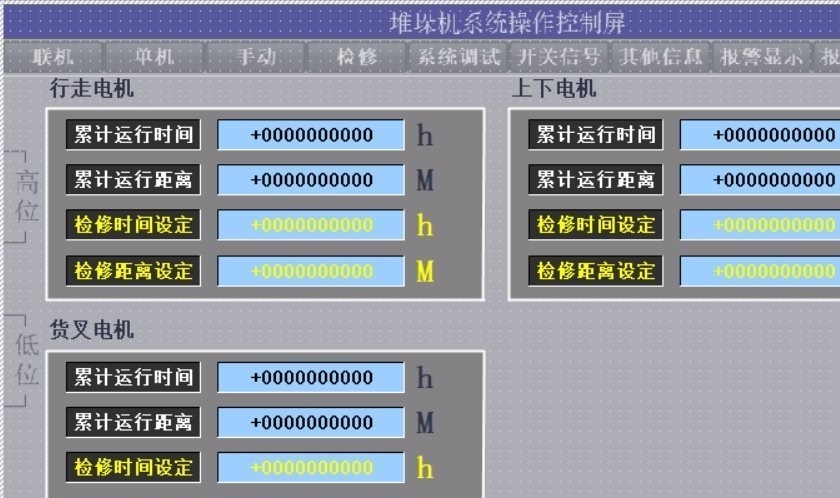

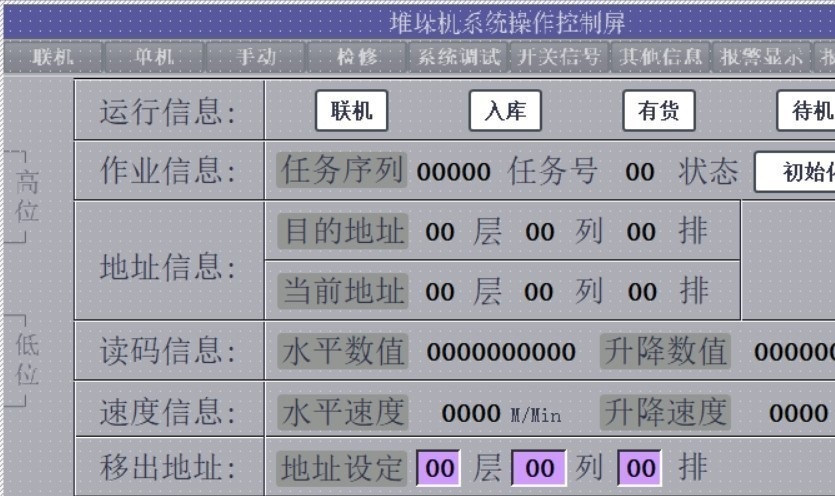

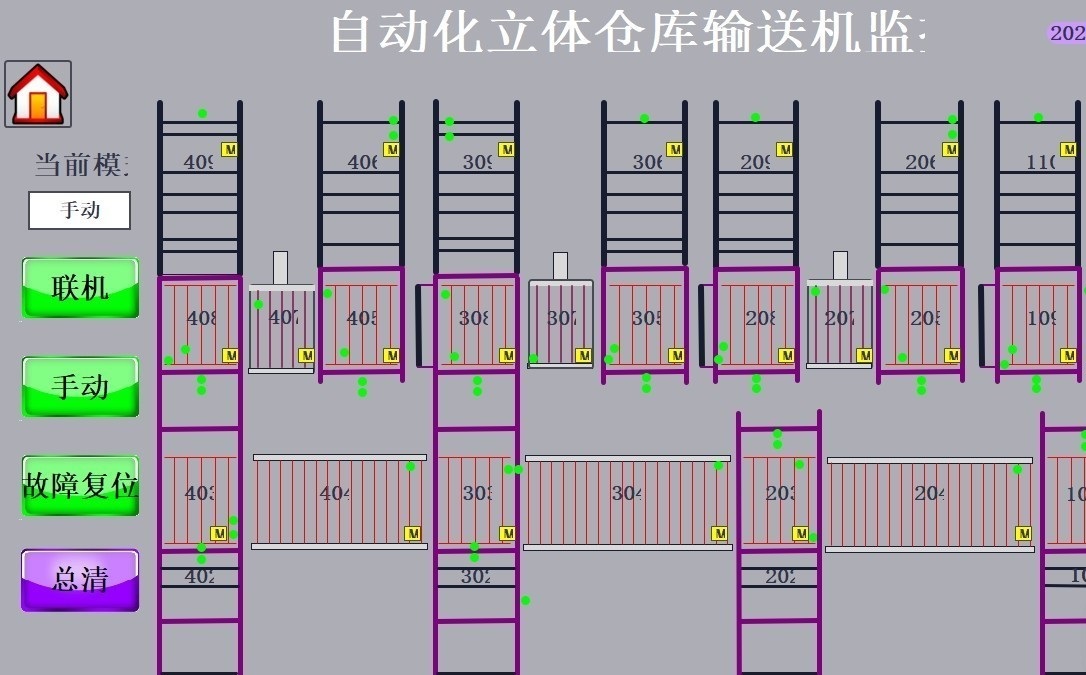

HMI画面示例

在HMI界面上，可以实时查看：

• 每个库位的库存状态
• 输送机和堆垛机的运行状态
• 系统报警信息和故障定位

电气设计与图纸

项目还完整提供了CAD电气原理图和平面布置图，这对深入理解整个系统的电气设计非常重要。

电气原理图特点

1. 模块化设计：电源分配、信号回路、网络通信分开设计，便于维护。
2. 冗余设计：关键设备（如PLC和无线网桥）采用冗余供电。
3. 标准化接口：所有的输入输出模块都采用标准化接口，方便扩展和升级。

平面布置图

平面布置图详细标注了：

• 所有堆垛机和输送机的位置
• 电力和网络接线的路由
• 安全设备的位置（如紧急停止按钮）

总结

这个项目不仅展示了西门子PLC在智能仓储系统中的强大功能，同时也体现了现代智能物流技术的高效性和可靠性。无论是PLC程序的设计，还是电气图纸的完整性，都为后续的学习和工程参考提供了极大的便利。如果你正在学习PLC编程或者智能物流系统设计，这个项目绝对值得深入研究。

西门子1500博图程序 立体仓库 堆垛机 输送机 智能物流 工程项目案例，是成熟的并且稳定的运行在客户现场的程序，项目有一万多个库位，输送机一百多个，堆垛机8个，仓库分楼下和楼上两层，以西门子plc为控制核心，通过无线网桥的形式和上层wcs进行对接，wcs在和客户的wms进行对接，是典型的智能仓库的案例。 有图纸 程序以梯形图为主，功能块编程，结构清晰，可读性比较好，可以用来学习，或者作为项目案例参考 包含:PLC程序+西门子触摸屏HMI+整套CAD电气原理图+CAD平面图
