引言

在智能仓储物流系统中，电控系统就像人体的神经系统，一旦出问题，整个仓库瞬间“瘫痪”。而尤其令人头疼的，往往不是那些复杂的程序逻辑错误，而是基础且常见的电源故障、跳闸漏电、接地干扰这三大“隐形杀手”。它们隐蔽、难排查、易复发，甚至导致大量项目最终沦为“烂尾”。

作为专注制造业智能仓储物流领域9年、累计完成近400个项目的宽海智能，我们在维修保养-升级改造-烂尾盘活-项目新建的全场景服务中，处理过数不清的电控疑难杂症。今天，我们就从实战角度，详细拆解这三种典型故障的现象、原因、排查思路和保养要点，帮助你的仓储系统远离“猝死”风险。

---

故障一：24V电源故障或电压不稳

1.1 典型现象

• PLC或传感器供电电压低于22V或波动超过±5%。
• 电控柜内设备间歇性重启、误动作。
• 电源指示灯闪烁或不亮，发热严重，有异味。
• 测量输出端电压，空载正常，接负载后跌落。

1.2 可能原因

• 电源容量不足：多个大电流设备（电磁阀、继电器）同时动作，瞬时过载。
• 电源老化或损坏：电解电容容量下降、整流桥损坏，带载能力变差。
• 线路压降过大：供电线缆过长、线径过细，或端子接触电阻大。
• 电网输入异常：输入AC 220V电压过低（<190V）或谐波严重。

1.3 排查思路

• 测量空载与带载电压：断开负载，测量24V输出（应为24V±5%）。逐渐接回负载，观察电压变化。若跌落明显（>2V），可能是容量不足或电源老化。
• 计算总负载电流：将所有使用24V的设备的额定电流相加，与电源标称电流对比。若超过80%，需更换更大功率电源。
• 检查线路压降：在电源端和设备端分别测量电压。若设备端低1V以上，检查线径、线长（建议≤20m，2.5mm²），或加粗电缆。
• 测试输入电压：测量电源的L、N端子上的AC电压，应在220V±10%内。若偏低，检查上级空开和变压器。
• 用备用电源替换：接入相同规格的备用电源，故障消失则原电源损坏。

1.4 保养提示

• 每季度测量并记录24V输出电压，与初始值比较趋势。
• 为电源配置输入浪涌保护器和输出保险，预留30%容量余量。
• 在高温灰尘环境，选用工业级宽温电源（如-20~70℃）。

宽海智能经验：近400个项目表明，超30%偶发故障源于24V电源不稳。宽海智能建立维护知识库，将负载点、线径、端子情况全部文档化，帮助客户构建预防性维护体系。精通西门子、三菱等主流PLC电源升级替换，快速根治隐患，避免反复排查。

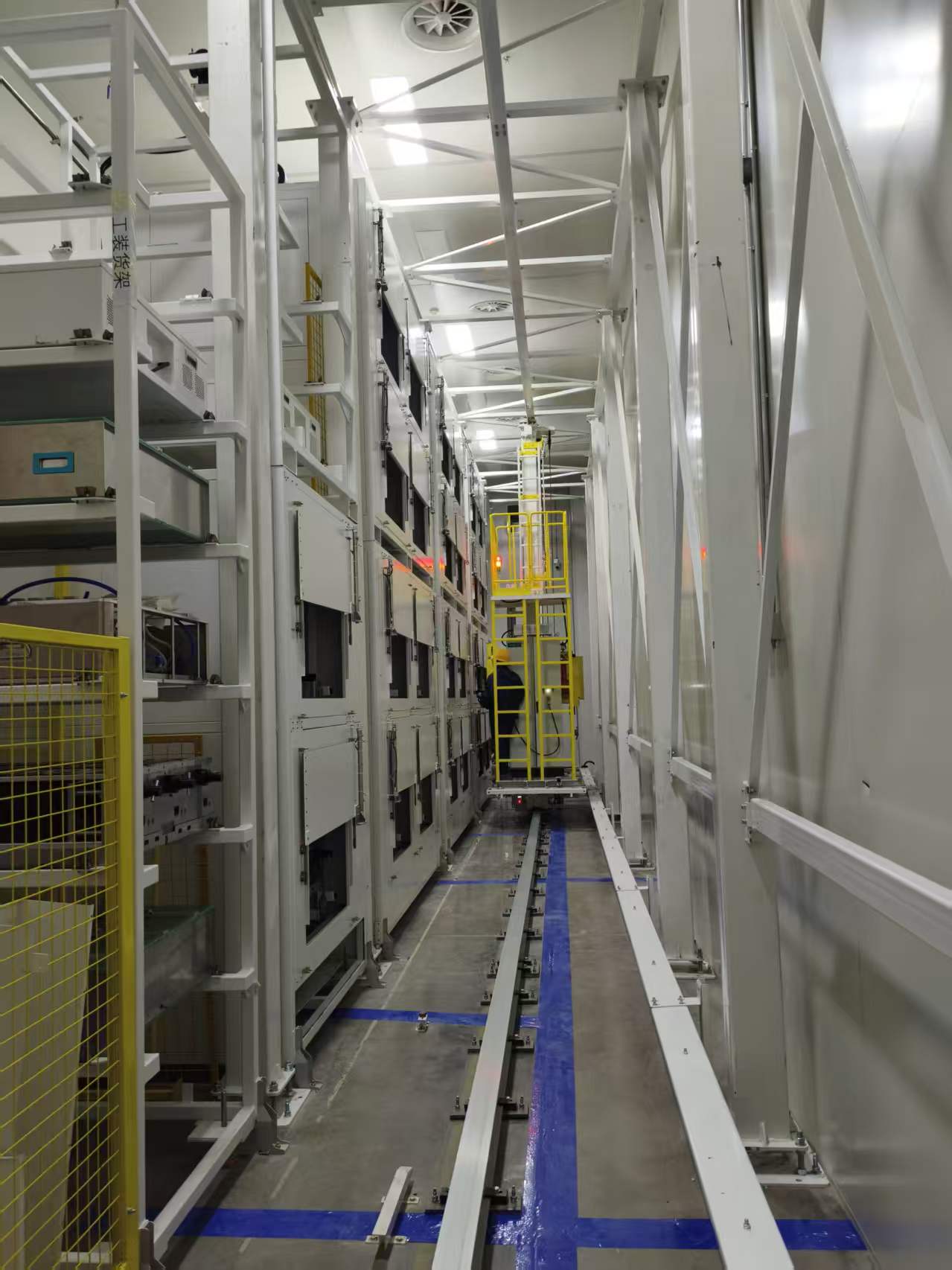

西安某化工与新材料：化工原料项目现场照片

---

故障二：电控柜跳闸或漏电保护动作

2.1 典型现象

• 合闸后立即跳闸，或运行一段时间后跳闸。
• 漏电保护器（RCD）按下复位按钮后重复跳闸。
• 跳闸时伴有一点火花或烧焦味。
• 部分回路跳闸，其他回路正常。

2.2 可能原因

• 短路故障：相线之间或相线与零线直接短路。
• 过载：回路总电流超过断路器额定电流（如20A断路器长时间通过25A）。
• 漏电：绝缘破损导至设备外壳带电，漏电流超过RCD阈值（如30mA）。
• 断路器老化或损坏：机械机构卡滞、热双金属片失效。

2.3 排查思路

• 判断跳闸类型：
• 瞬时跳闸（合闸即跳）→短路。
• 延时跳闸（运行一段时间）→过载或漏电。
• 漏电保护器跳闸→漏电。
• 查找短路/过载点：断开所有负载，合闸成功则逐个接入设备，观察接入哪个时跳闸。
• 测量绝缘电阻：使用500V兆欧表断开电源后测量相间、相地之间的绝缘电阻，应>1MΩ。若<0.5MΩ，查找绝缘薄弱点。
• 检查漏电：断开所有分支，合上总漏电保护器。逐个恢复分支，观察哪个分支导致跳闸。再细查该分支上的设备，常见故障：电机线圈受潮、电缆破皮。
• 测量实际电流：用钳形表卡住回路中单根相线，运行设备后读取电流，应小于断路器额定值的80%。若超标，减少负载或更换更大断路器。
• 测试断路器本身：更换同规格备用断路器，若不跳闸则原断路器损坏。

2.4 保养提示

• 每月按一次漏电保护器的“试验”按钮，确认其能正常跳闸。
• 每半年用热成像仪扫描电控柜，发现异常发热点（>70℃）及时紧固或更换端子。
• 潮湿环境下使用密封电控柜并加装除湿器，防止绝缘下降。

宽海智能经验：我们处理过大量“三无”烂尾项目，跳闸漏电是高发原因。宽海智能拥有成熟PLC程序框架，能快速区分程序问题与电气回路问题。维修保养方面，不仅修复故障，更将跳闸风险点、绝缘薄弱位置文档化，建立预防性维护体系。提前干预，成本更低。

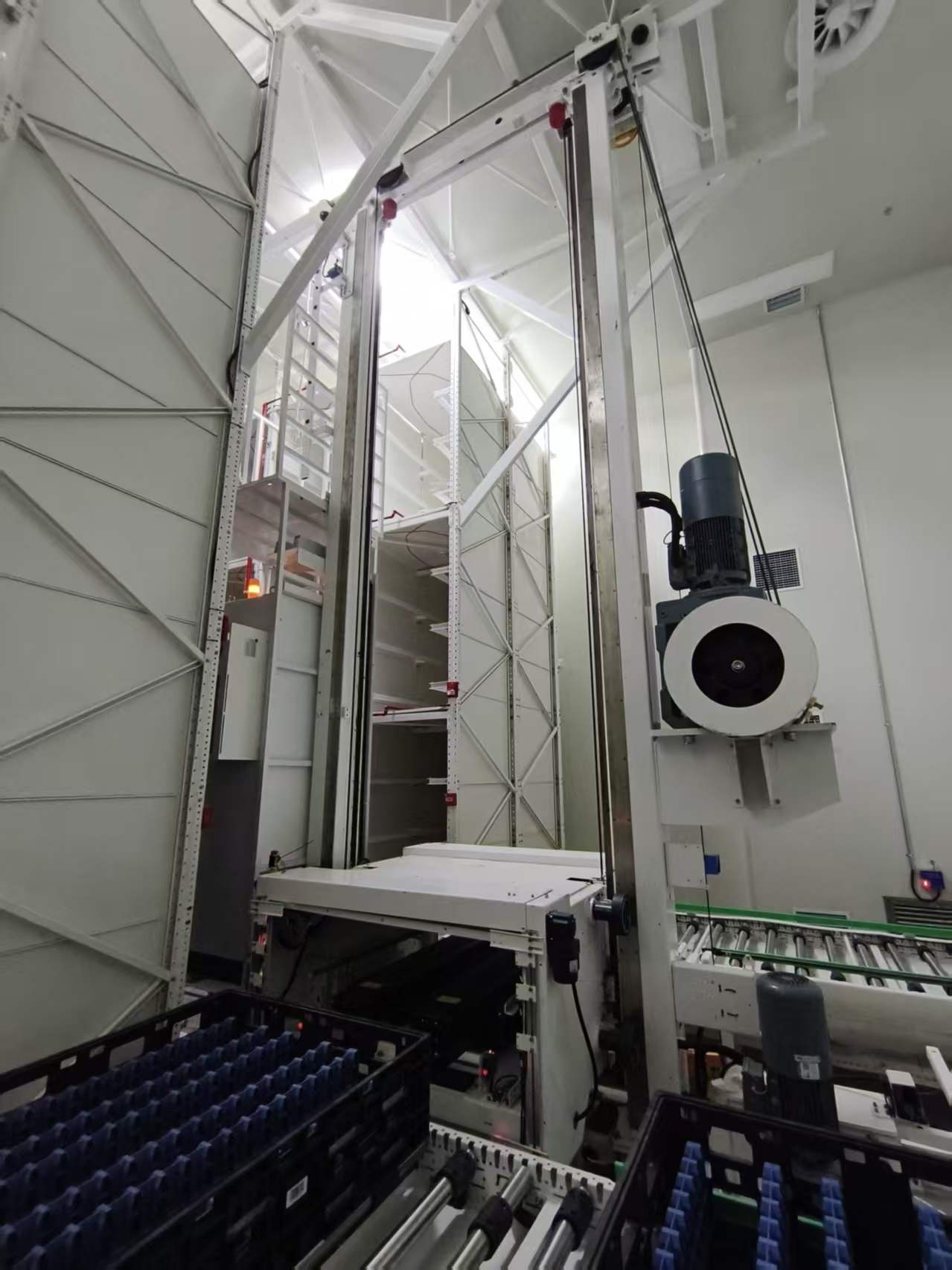

西安某化工与新材料：化工原料项目现场照片

---

故障三：接地不良导致干扰

3.1 典型现象

• 模拟量信号跳动、通讯偶发错误（如Profinet丢帧）。
• 变频器运行时干扰加剧，停机时正常。
• 触摸屏表面有静电麻手感。
• 示波器测量地线有几十毫伏高频噪声。

3.2 可能原因

• 接地电阻过大：接地体锈蚀、土壤干燥，接地电阻>4Ω。
• 多点接地形成地环路：控制柜与设备之间屏蔽层两端接地，导致电流噪声。
• 与动力设备共用接地线：变频器、大电机的地线直接接在控制柜的接地排上。
• 接地线断线或虚接：接地端子松动、线缆被拉断。

3.3 排查思路

• 测量接地电阻：使用接地电阻测试仪，应在4Ω以下（一般工业场所要求≤4Ω，计算机房≤1Ω）。若超标，增加接地极或浇灌降阻剂。
• 检查单点接地：确认信号屏蔽层仅在控制柜侧接地（单端），设备侧不接地。用万用表测量屏蔽层与机壳电阻，应为无穷大（设备侧悬空）。
• 分开接地汇流排：将控制柜内的接地分为“工作地”（信号地）和“保护地”（机壳地），两者在一点连接。变频器地线应单独接入保护地。
• 测试干扰源：临时断开变频器供电，观察干扰是否消失。若是，增加输入输出电抗器或加装EMI滤波器。
• 检查接地线连续性：用万用表蜂鸣档测量电控柜接地排与设备机壳之间的电阻，应<0.5Ω。

3.4 保养提示

• 每年雨季前检查接地系统，测量接地电阻。
• 所有接地线采用黄绿双色专用线，线径不小于动力线的一半。
• 使用质量好的接地铜排，并与基础钢筋可靠电气连接。

注：以上分析和建议基于通用工程实践，具体操作请委托专业工程师现场执行。

宽海智能经验：接地干扰很容易被误判为软件故障。宽海智能自研WMS/WCS系统日志健全，能精准区分协议异常与物理异常。维修保养中，我们精通总线升级与接地优化，并将典型干扰案例、排查方法纳入维护知识库，帮助客户建立长效预防机制。9年打磨，接地治理是我们的看家本领。

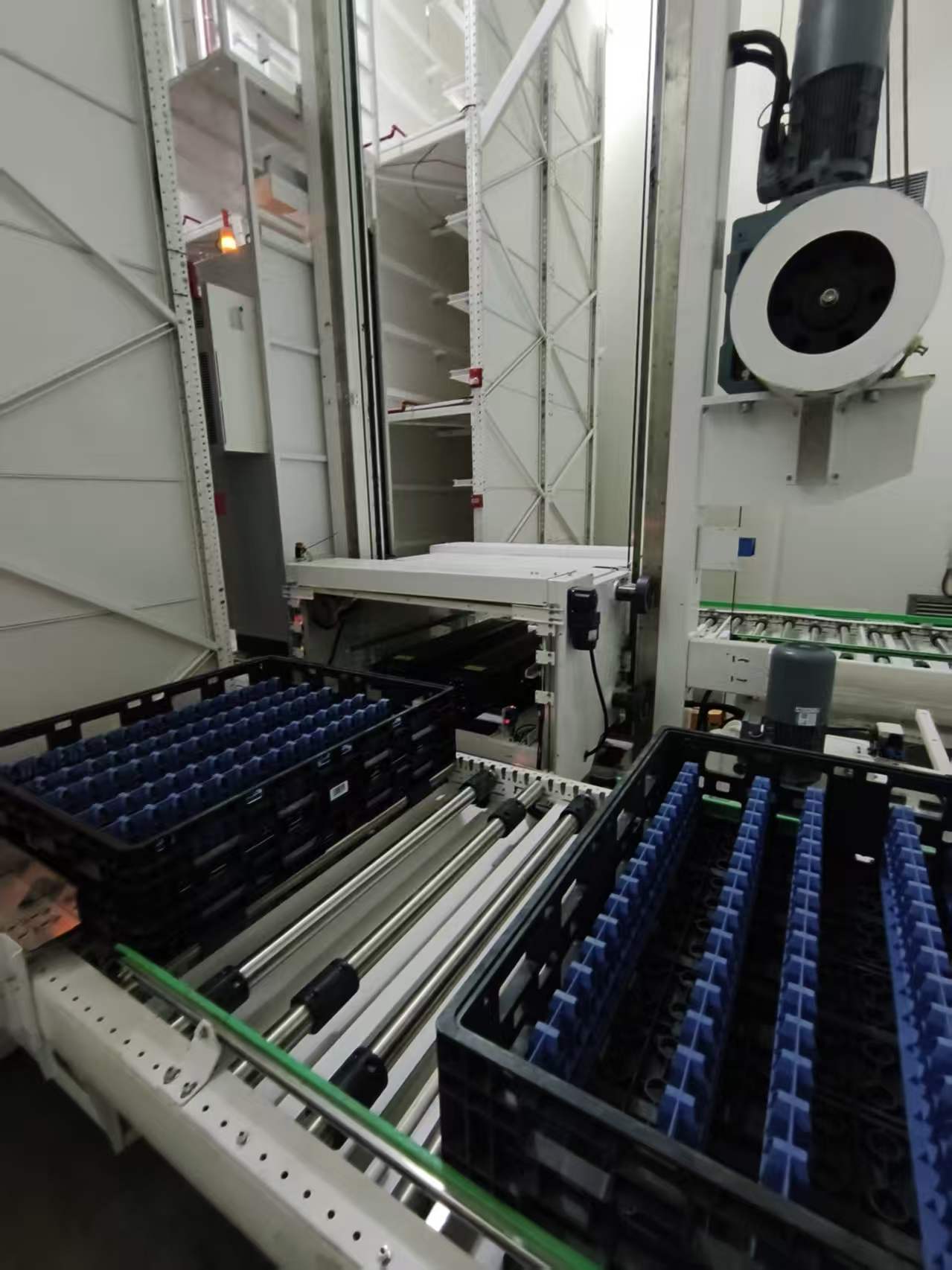

西安某化工与新材料：化工原料项目现场照片

---

结语

智能仓储物流系统的稳定性，从来不是靠“运气”，而是靠专业的技术积累+系统的维护体系。电源、跳闸、接地这三大基础故障，看似简单，却是无数项目的“翻车点”。

宽海智能深耕行业9年，用近400个项目的实战经验，证明了我们在软硬一体化解决方案上的独特价值。无论您是面临日常维保困扰，还是接手了一个无人敢碰的烂尾项目，亦或是规划全新的智能仓储系统，我们都愿意成为您可靠的技术后盾。
