引言

在智能仓储物流系统中，电控（PLC）就是整个系统的“神经系统”。WMS下达指令、WCS调度任务、PLC执行控制、AGV/CTU/堆垛机/穿梭车/机器人等设备协同作业——任何一个环节出问题，都可能导致整个立库停摆。

然而，很多企业面临一个尴尬局面：设备厂家远程支持响应慢、原集成商失联、内部电工只懂继电器不懂PLC。设备一停，就是几个小时甚至几天，生产线被迫中断，损失难以估量。

作为深耕智能仓储物流领域8年、累计完成近400个项目的专业团队，宽海智能专注于提供软硬一体化解决方案，覆盖维修保养、升级改造、烂尾盘活、项目新建全场景。我们将近400个项目中遇到的高频I_O与传感器故障整理成文，帮助现场工程师快速定位问题，也让大家了解什么是真正的专业维保。

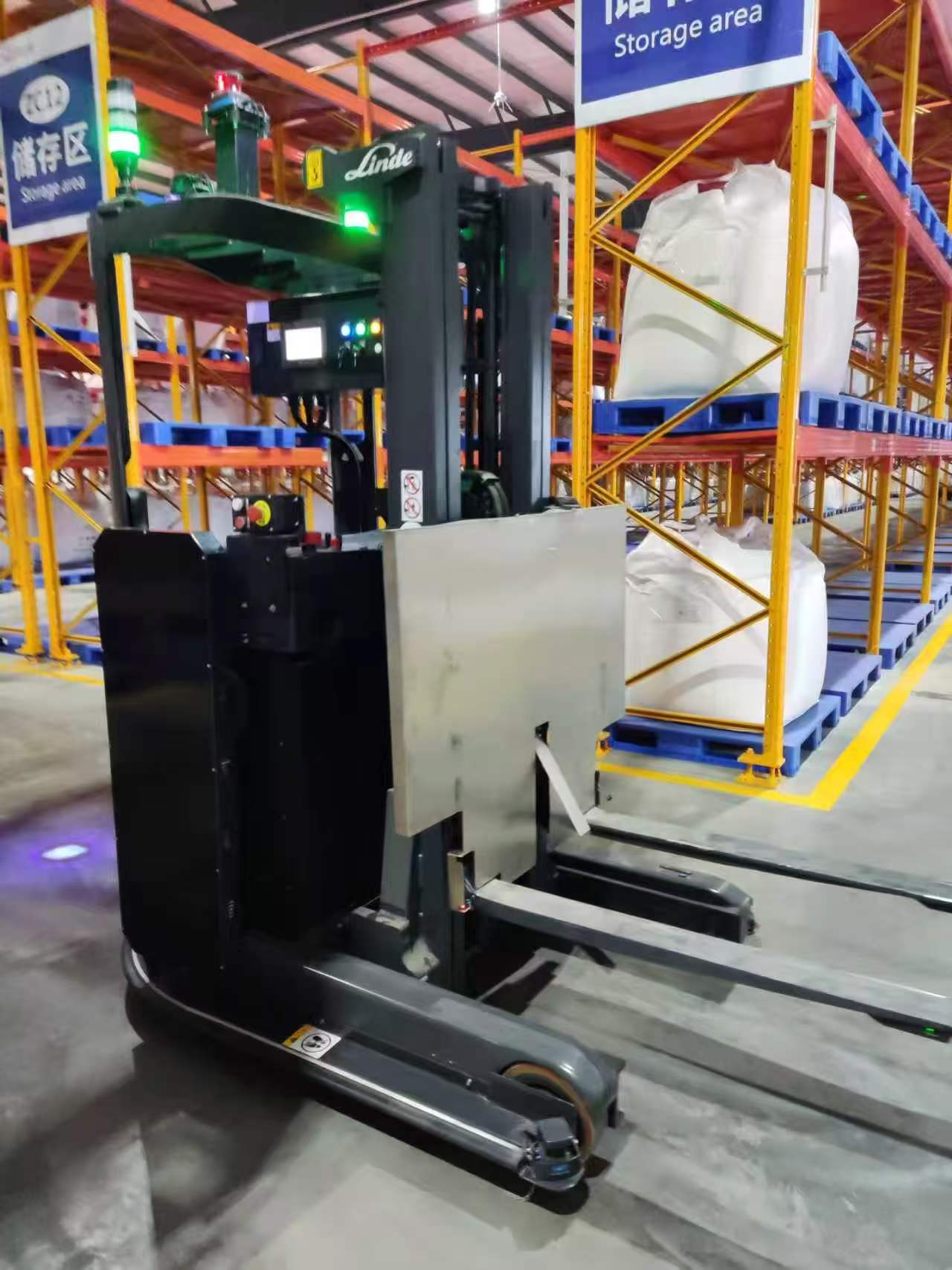

贵州某项目现场照片

---

故障一：传感器无信号或信号不稳定

1.1 典型现象

• 传感器触发时，PLC输入点指示灯不亮，或输入状态不变化。
• 传感器信号时有时无（例如物体通过时偶尔检测不到）。
• 在没有触发时，信号自行跳动（误触发）。
• 使用万用表测量传感器输出端电压正常，但PLC不识别。

1.2 可能原因

• 电源供电问题：传感器供电电压低（如低于标称值5%）、电源纹波大、共地不良。
• 传感器位置或角度偏移：安装支架松动、检测面脏污、目标物体不在检测区域内。
• 传感器类型不匹配：NPN与PNP混用，或PLC输入极性设置错误。
• 线路断线或接触不良：电缆内部折断、端子松动、连接器腐蚀。
• 环境干扰：强光、粉尘、电磁干扰影响光电或接近开关。

1.3 排查思路

• 检查供电电压：在传感器电源端子处用万用表测量电压，应在标称值的±10%内（如24V DC，允许21.6~26.4V）。
• 清洁传感器：擦拭光电传感器窗口、接近开关感应面，清除油污或金属屑。
• 观测传感器动作指示灯：大多数传感器自带LED，触发时亮。若不亮→供电或传感器损坏；若亮但PLC无信号→接线或极性错误。
• 测试单点回路：用短接线直接将传感器输出端与PLC输入点短接（注意极性）。若PLC灯亮，则传感器坏或接线错；若不亮，查线路或PLC模块。
• 检查极性：对三线传感器，区分NPN（输出低电平导通）和PNP（输出高电平）。测量输出端对地电压，触发时应为0V（NPN）或24V（PNP）。
• 检查干扰：将传感器线缆远离动力电缆，或使用屏蔽线单端接地。

1.4 保养提示

• 定期清洁传感器检测窗口，尤其粉尘环境每周一次。
• 建立传感器台账，记录安装位置、型号、供电电压，便于快速替换。
• 每半年检查支架紧固螺丝，防止振动移位。

宽海智能经验：传感器问题是现场最常见的故障，看似简单，但排查起来往往耗费大量时间。宽海智能在近400个项目中积累了完善的维护知识库，把原厂没有的保养点全部文档化。我们精通西门子、三菱、欧姆龙、罗克韦尔、汇川等主流品牌PLC，能够快速定位传感器链路故障。对于长期客户，我们会建立预防性维护体系，定期检查传感器状态，将突发故障消灭在萌芽状态。维修保养，找宽海智能，专业、高效、省心。

---

故障二：限位开关失灵

2.1 典型现象

• 机械运动部件触碰到限位开关后，未停止或未发出信号。
• 限位开关的机械动作有卡滞或异响。
• 开关动作后信号闪烁，PLC输入点时通时断。
• 开关未触碰时，信号已处于触发状态。

2.2 可能原因

• 机械故障：撞块偏移、滚轮卡死、弹簧断裂、触头粘连。
• 电气故障：触点氧化烧蚀、接线脱落、内部断路。
• 安装位置不当：撞块与开关滚轮的接触深度或角度不合适。
• 环境因素：油污、铁屑进入开关内部导致短路或卡滞。

2.3 排查思路

• 手动按压开关：用螺丝刀或手指按压限位开关触头，观察机械动作是否顺畅，听是否有“咔哒”声。若无，更换开关。
• 测量触点通断：万用表置于蜂鸣档，按压前后检测COM与NC/NO触点电阻（应为0Ω或无穷大）。
• 检查安装位置：观察运动部件到达时，撞块是否准确压在开关滚轮的中心。调整支架或撞块。
• 观察PLC输入指示灯：手动按压开关，看指示灯是否跟随动作。若有机械声但无电信号，更换开关。
• 清洁内部：若开关可拆解，去除内部油污和锈迹。但对于密封开关建议直接更换。

2.4 保养提示

• 每月手动测试限位开关的功能，检查弹簧复位是否正常。
• 在粉尘多或潮湿的环境，选用密封等级IP67的限位开关。
• 长期使用的限位开关（>2年）应列入易损件清单，定期更换。

宽海智能经验：限位开关失灵往往是机械和电气双重问题，很多企业只换开关不查原因，导致反复故障。宽海智能拥有成熟的PLC程序框架和标准库，积累了数百个稳定运行项目的经验。我们在维修保养时会同步检查程序中的限位逻辑、防抖处理和报警机制，确保从根本上解决问题。作为给59家仓储物流集成商提供过技术分包服务的团队，我们见过的限位故障类型远超普通维保公司，处理效率极高。

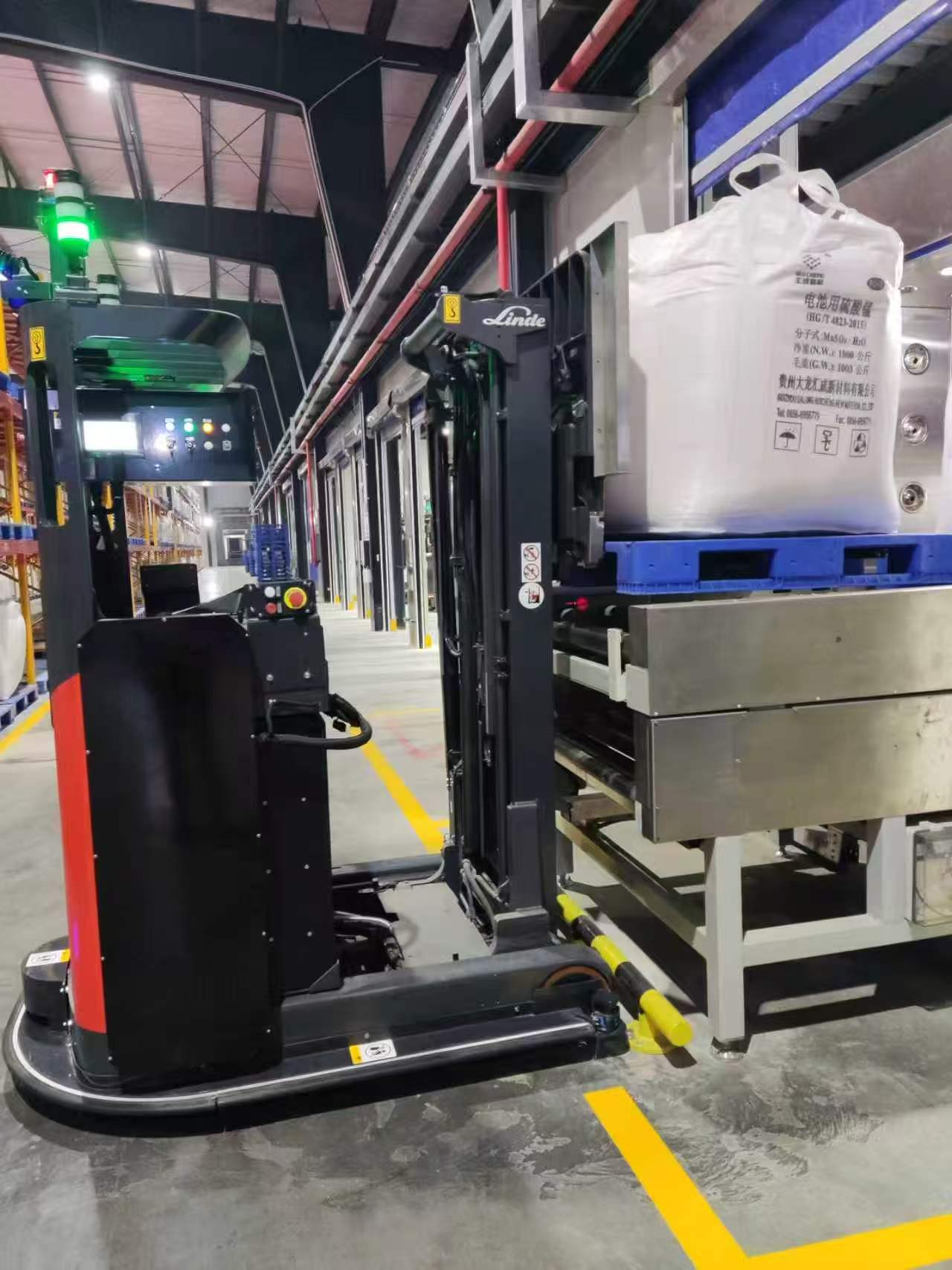

贵州某项目现场照片

---

故障三：编码器读数跳动或丢失

3.1 典型现象

• 电机或负载的实际位置与PLC计算值不符，偶尔回零偏移。
• 编码器反馈值在静止时也变化（跳码）。
• 高速运行时计数不连续，或超速报警。
• 使用示波器测量信号有毛刺。

3.2 可能原因

• 机械连接松动：编码器轴与电机轴之间的联轴器打滑、键槽磨损。
• 电气干扰：编码器信号线未使用屏蔽电缆，或与动力线同槽走线。
• 电源电压不稳：编码器供电低于规格（如5V±5%），导致信号幅值不足。
• 编码器硬件故障：码盘脏污、光源老化、电子元器件损坏。
• 接口匹配错误：差动信号（RS422）与单端（推挽）混用，或终端电阻未接。

3.3 排查思路

• 检查机械连接：断电后手动旋转电机轴，观察编码器外壳是否同步转动。紧固联轴器或更换。
• 查看计数波形：用示波器测量A、B相信号，应为方波，上升沿干净。若存在尖峰，加磁环或更换屏蔽线。
• 验证电源：在编码器端子处测量电压，若低于额定值，单独提供电源（不要与其他大功率设备共用）。
• 替换测试：用已知良好的编码器替换，若不再跳动，则原编码器损坏。
• 检查编码器类型：确认PLC高速计数器设置的输入滤波器时间、计数模式（AB相/脉冲加方向）与实际编码器匹配。
• 检查终端电阻：对于长距离传输（>20m）的差分信号，在接收端接入120Ω终端电阻。

3.4 保养提示

• 使用双绞屏蔽电缆，屏蔽层单端接地于控制柜侧。
• 每季度检查编码器联轴器间隙，重新校准零点。
• 为编码器安装耦合器，减少振动冲击。

宽海智能经验：编码器问题是堆垛机、AGV、穿梭车定位不准的常见元凶。宽海智能在相关中，处理过大量因编码器故障导致系统瘫痪的案例。我们精通各品牌编码器与PLC的总线通讯（PROFINET、EtherCAT、DeviceNet等），可无缝迁移控制逻辑。选择宽海智能，让您的设备重新精准定位。

---

故障四：I_O模块通道损坏

4.1 典型现象

• 某个输入点始终为1（或0），无论外部信号如何变化。
• 某个输出点无法导通（无电压输出）或一直导通（无法关断）。
• 模块上通道状态指示灯异常（如常亮或不亮）。
• 更换相同型号模块后恢复正常。

4.2 可能原因

• 输出短路或过载：线圈、指示灯短路，导致输出晶体管或继电器烧毁。
• 输入过压：现场传感器反馈了高于模块额定电压（如220V AC接入24V DC模块）。
• 静电击穿：插拔模块时未采取防静电措施，损坏电子元件。
• 雷击或浪涌：电源或信号线遭受感应雷击，损坏多个通道。

4.3 排查思路

• 确认通道损坏模式：
• 输入点：将输入端子与公共端短接，看状态是否变化。若无变化，通道损坏。
• 输出点：断开负载，测量输出端子对公共端的电压。强制输出ON时应为24V，OFF时应为0V。若不正常，通道损坏。
• 检查外部回路：测量故障通道所连接的负载或传感器是否存在短路或过高电阻。
• 更换备用通道：将现场接线移至模块上的空闲通道，修改程序地址，恢复运行。
• 更换模块：使用同型号备件更换，确认新模块下所有通道正常。
• 分析损坏原因：用万用表测量外部电源电压是否稳定，检查是否有尖峰。

4.4 保养提示

• 在输出通道与感性负载（继电器、电磁阀）之间并联续流二极管（DC）或阻容吸收（AC）。
• 为输入通道配置隔离端子，防止外部高压窜入。
• 定期检查模块的散热条件，避免高温加速老化。

宽海智能经验：I/O模块损坏看似更换简单，但根本原因是电路设计或保护措施缺失。宽海智能在电控维修保养中，不仅更换故障模块，更会深入分析损坏原因，优化电路保护方案。我们累计完成近400个项目，服务过25个行业、26个城市，覆盖制造业全行业。无论是西门子、三菱、欧姆龙、罗克韦尔还是汇川，我们都有充足备件和替换经验，最快2小时恢复生产。

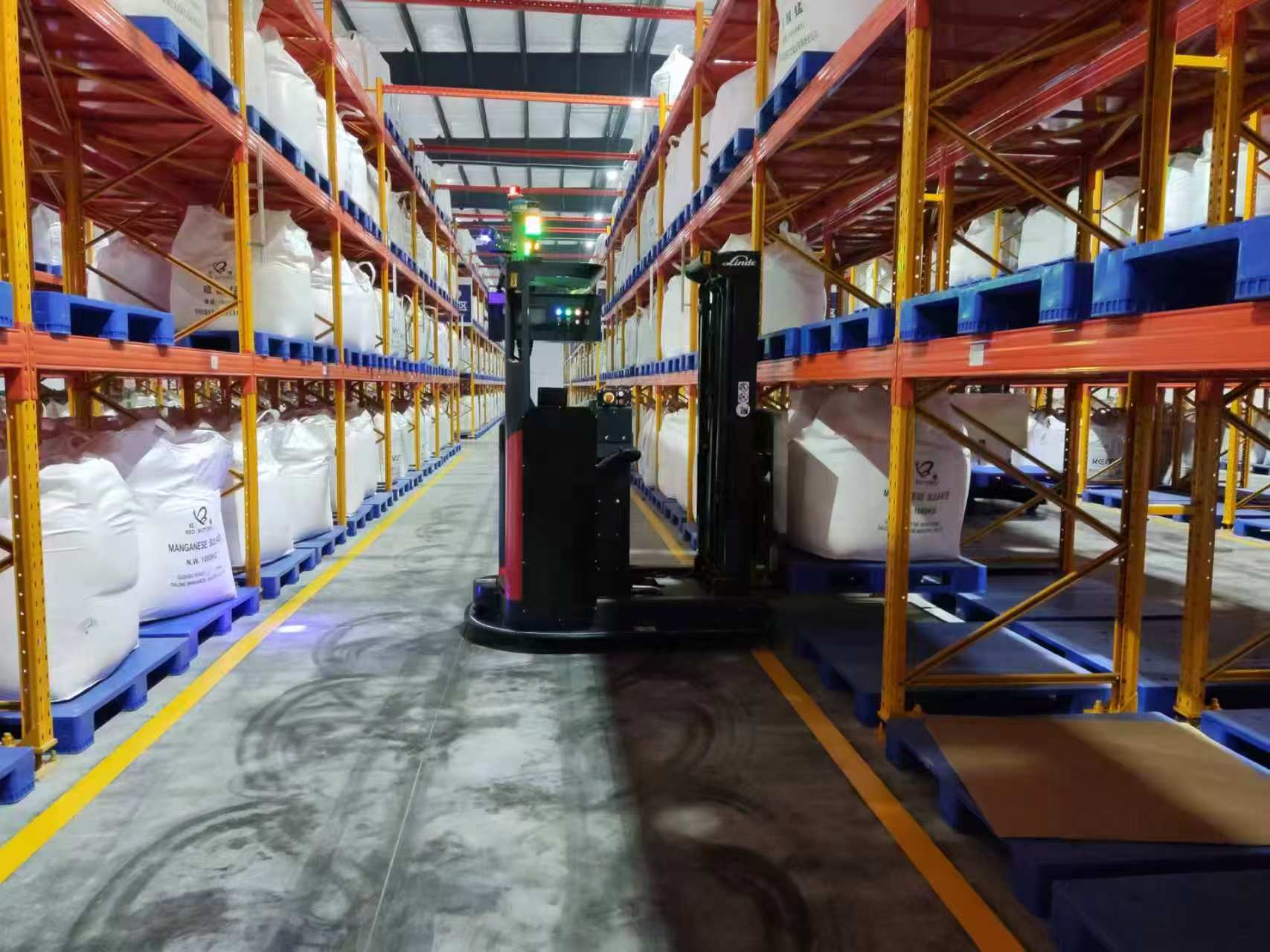

贵州某项目现场照片

---

故障五：模拟量信号干扰或漂移

5.1 典型现象

• 4-20mA或0-10V信号在不变化时数值波动（如从12mA跳到12.5mA）。
• 温度、压力读数与实际偏差大，且有时正有时负。
• 信号终端电阻两端电压含有高频杂波。
• 靠近变频器或大电机时干扰加重。

5.2 可能原因

• 屏蔽接地不良：屏蔽层未接地，或两端接地产生地环路。
• 电缆与动力线同槽：模拟量信号线未与变频器、电机电缆分开敷设。
• 电源纹波大：传感器或模块的24V电源与其他大功率设备共用，纹波>5%。
• 信号范围不匹配：变送器输出0-20mA，模块设置为4-20mA，导致零点偏移。

5.3 排查思路

• 检查屏蔽接地：确保屏蔽层在控制柜侧单端接地（接到PE端子）。用万用表测量屏蔽层与地之间的电阻（应为0Ω）。
• 分开敷设电缆：将模拟量信号线与动力线（>10A）隔开至少30cm，避免平行走线。
• 增加隔离器：在信号进入PLC模块前加装一入一出隔离器（4-20mA隔离），切断地环路。
• 测量电源纹波：用示波器测量传感器供电电源的交流分量。若纹波>100mV，加装电源滤波器或更换独立电源。
• 验证信号范围：断开现场信号，使用信号发生器输入标准4mA/20mA到模块通道，看读取值是否对应。若漂移，可能模块内部故障。
• 滤波设置：在PLC程序中对模拟量输入增加软件滤波（如移动平均值）。

5.4 保养提示

• 使用屏蔽双绞线，屏蔽层单端接地。
• 定期使用信号校准仪对模拟量通道进行校验（每半年）。
• 变频器输出端应安装EMI滤波器，降低对整机的干扰。

注：以上分析和建议基于通用工程实践，具体操作请委托专业工程师现场执行。

宽海智能经验：模拟量干扰是现场最“玄学”的问题，往往排查半天找不到根源。宽海智能拥有丰富的总线升级经验，处理过大量因干扰导致系统不稳定的案例。我们不仅解决表面问题，更会从系统层面优化接地、布线和屏蔽方案。作为给59家仓储物流集成商提供过软件（WMS/WCS/MES/TMS）和电控（PLC）技术分包服务的团队，我们深知电磁兼容的重要性，能够提供一劳永逸的解决方案。

---

结语

以上就是智能仓储物流系统中五大高频电控I_O与传感器故障的排查指南。但说实话，纸上得来终觉浅——真正到现场，问题往往比手册上写的复杂得多。
