各步骤核心技术要点

第一步：多源数据采集与接入

这是三维可视化的“原料”来源，需建立稳定数据管道。

• 设备层数据：通过OPC UA、MQTT等协议，从提升机的PLC、传感器实时读取核心数据（如当前楼层、载货台高度、运行方向（上/下/停）、速度、门状态、故障代码）

• 业务系统数据：通过API与WMS/WCS对接，获取任务信息（如任务ID、源/目标货位、料箱编号）、库存信息和订单状态，使可视化能反映业务逻辑

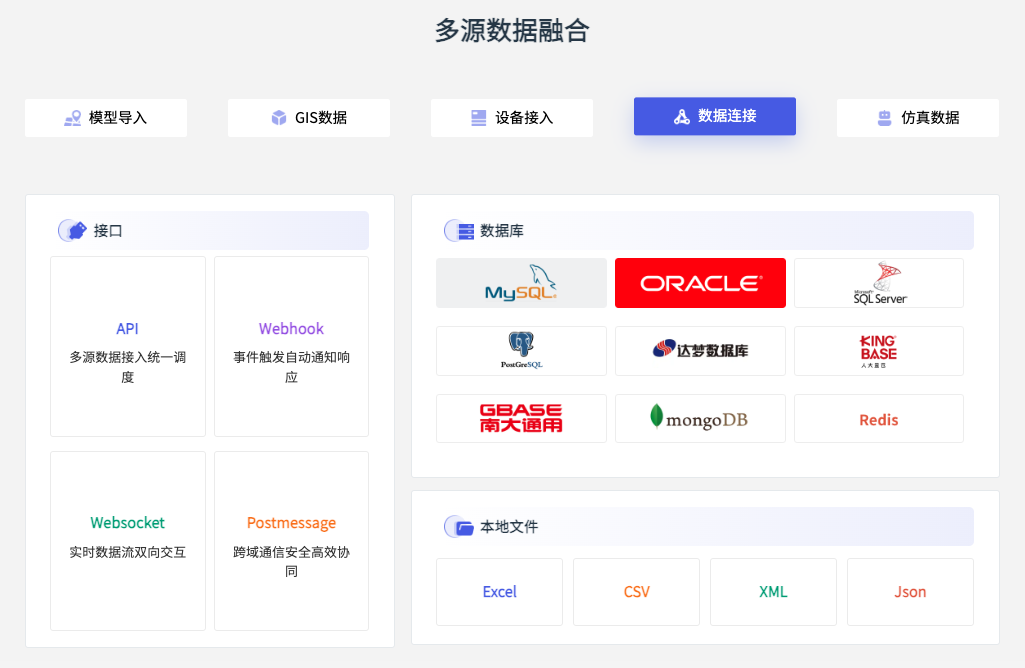

数字孪生开发工具CIMPro孪大师支持对接的数据

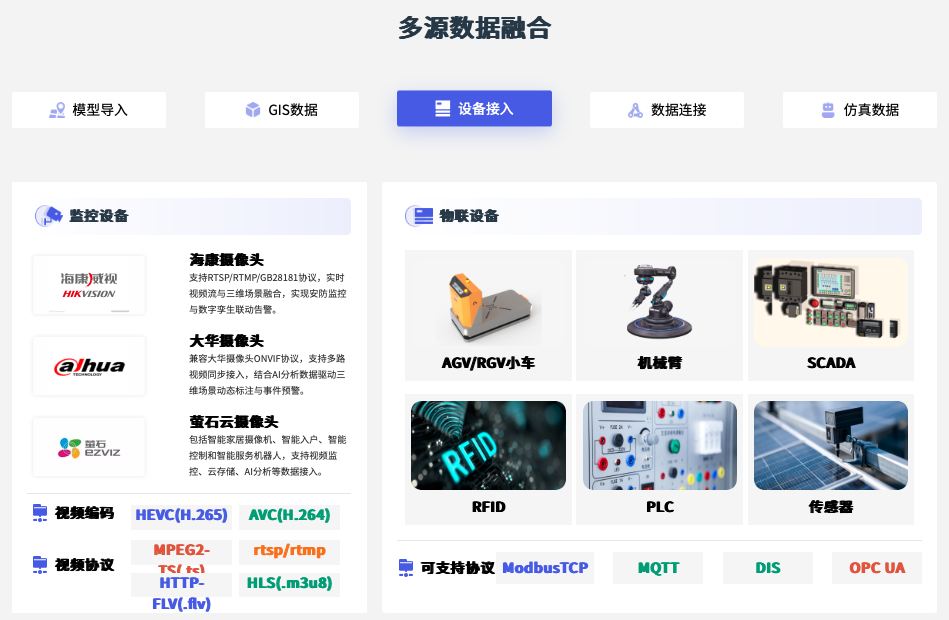

数字孪生开发工具CIMPro孪大师支持对接的设备

第二步：三维模型与场景构建

这是三维可视化的静态“骨架”，追求精确与性能平衡。

建模标准

• 根据展示需求选择模型精度。LOD（多细节层次）技术是关键，即近处用高模（数万面）、远处用低模（数千面），以平衡画质与加载速度。

模型类型：

• 几何模型：使用 3ds Max, Blender, SolidWorks 等构建设备、货架、料箱的外形

• 动画模型：预先制作提升机循环运行的上升/下降动画、门开闭动画、料箱出入动画等，供实时调用

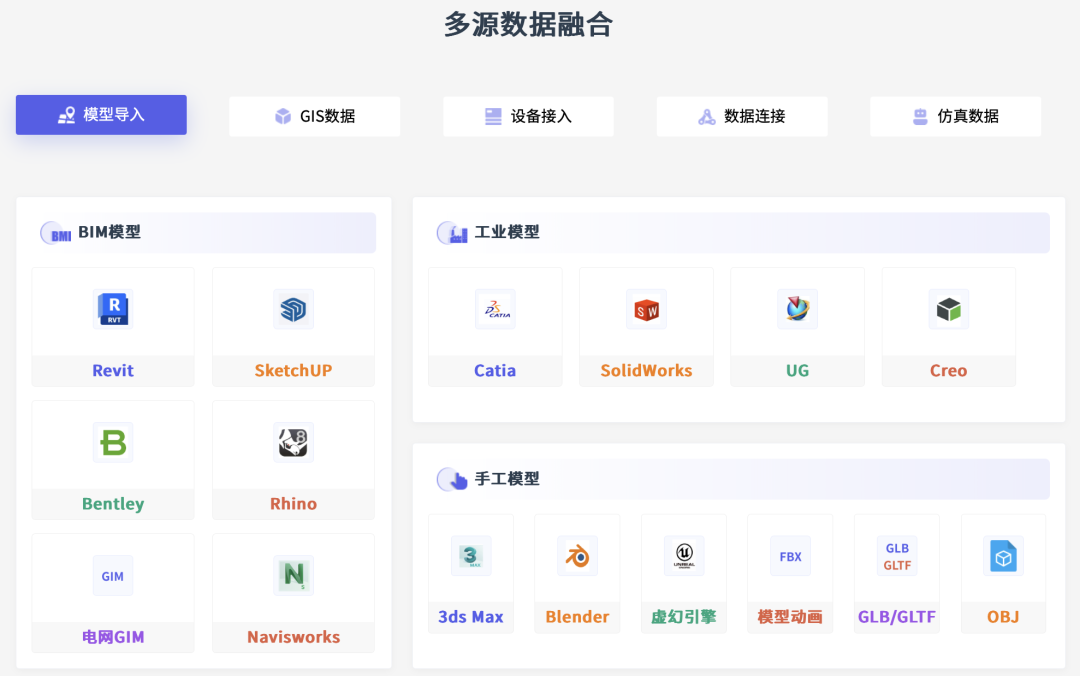

数字孪生开发工具CIMPro孪大师支持导入的模型

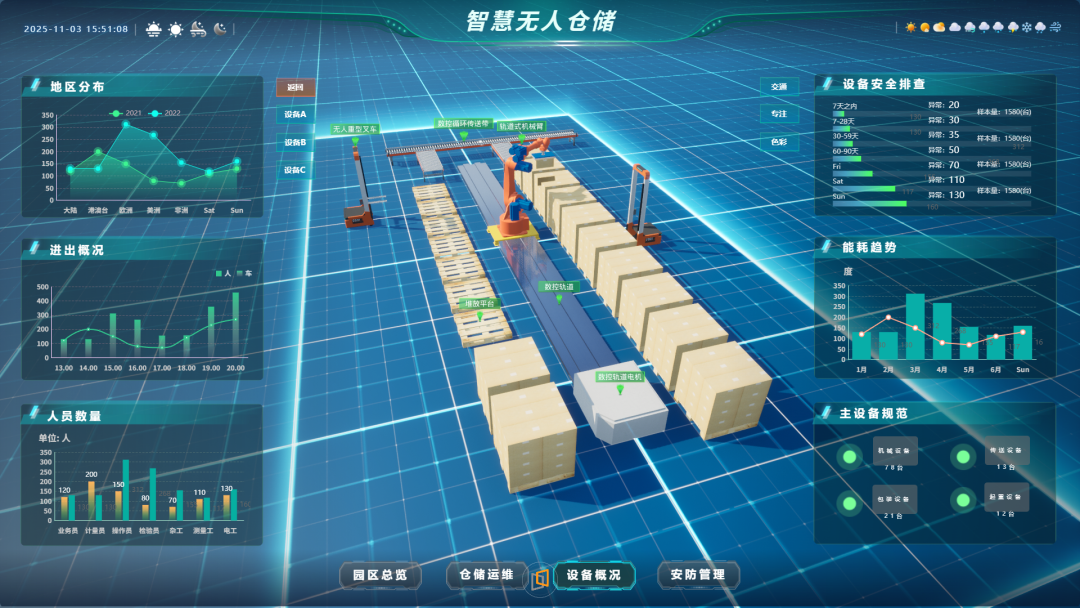

第三步：数据驱动与动态呈现

这是让静态模型“活”起来的核心，实现虚实同步。

数据映射：编写逻辑脚本，将实时数据流与模型动画、状态绑定。

例如：

• 将“载货台高度”数据映射到提升机模型的Y轴坐标

• 将“任务执行中”状态映射为料箱模型高亮闪烁

• 将“故障代码”映射为设备模型变为红色并弹出告警

• 状态管理：根据数据动态控制模型的显示/隐藏（如空货位）、颜色变化（如任务占用、库存异常）、动画播放（如提升机运行、输送线转动）

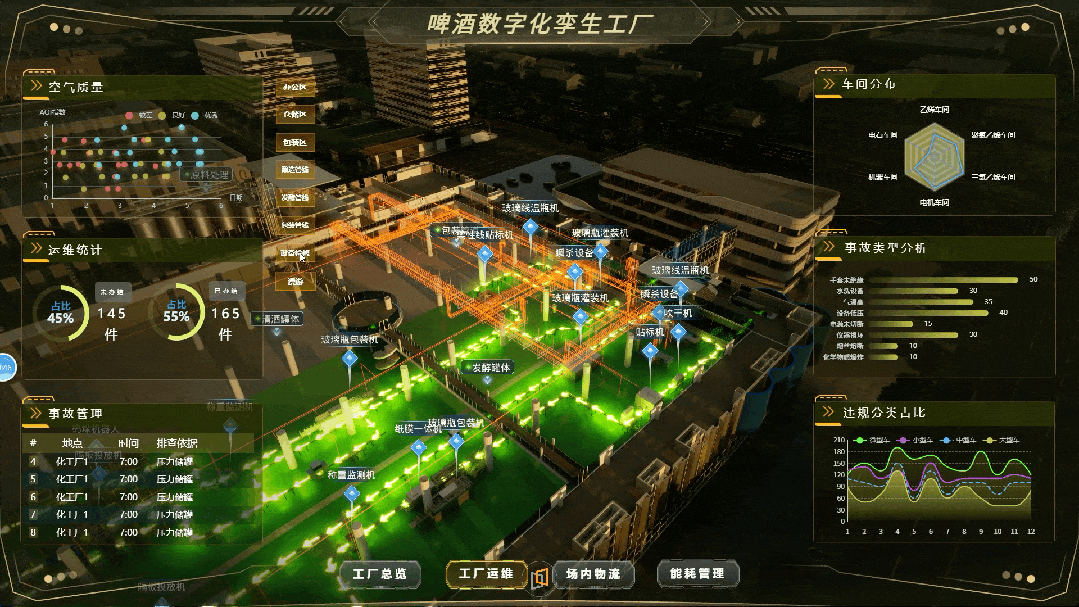

数字孪生开发工具CIMPro孪大师故障告警设置

第四步：交互与部署

这是为用户提供价值的关键，确保易用与可访问。

交互功能：

• 视角操控：第一人称漫游、环绕观察、缩放平移

• 信息查询：点击设备或货位，弹出数据面板，显示实时状态、任务详情、维护记录

• 场景剖切：实现水平或垂直剖切功能，查看货架内部密集存储情况

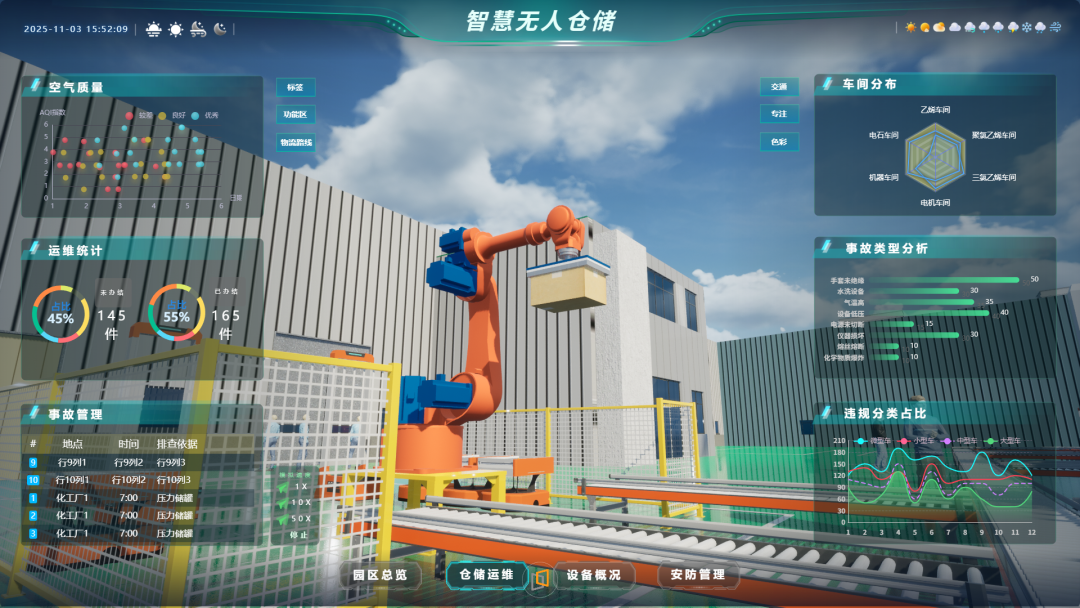

第一人称漫游查看设备状态

发布与集成：

• 引擎选择：客户端软件适合高保真、交互复杂的本地或大屏应用，如CIMPro孪大师

• 部署形式：可独立发布为文件，或通过iframe/API嵌入现有仓储管理平台

实施关键注意事项

1. 性能优先：在建模阶段就必须考虑优化，严格控制面数，合理使用贴图烘焙光影，这是保障大规模场景流畅运行的基础

2. 坐标系统一：确保三维场景的世界坐标系与物理仓库的实际坐标精确对应，这是实现精确定位和反向控制（如有）的前提

3. 数据协议标准化：与设备层和业务层约定统一、简洁的数据接口协议（如JSON格式），降低后期集成与维护难度

总结而言，料箱提升机三维可视化的实现，是一个从数据接入、模型构建、数据驱动到交互集成的连贯过程。其核心价值在于将抽象的代码和多源数据，转化为一眼可懂的视觉语言，让管理者能瞬间洞察全局状态。

如果你能分享更具体的应用场景（例如是用于新仓库规划，还是对现有系统改造），我可以提供更具针对性的技术选型建议。
