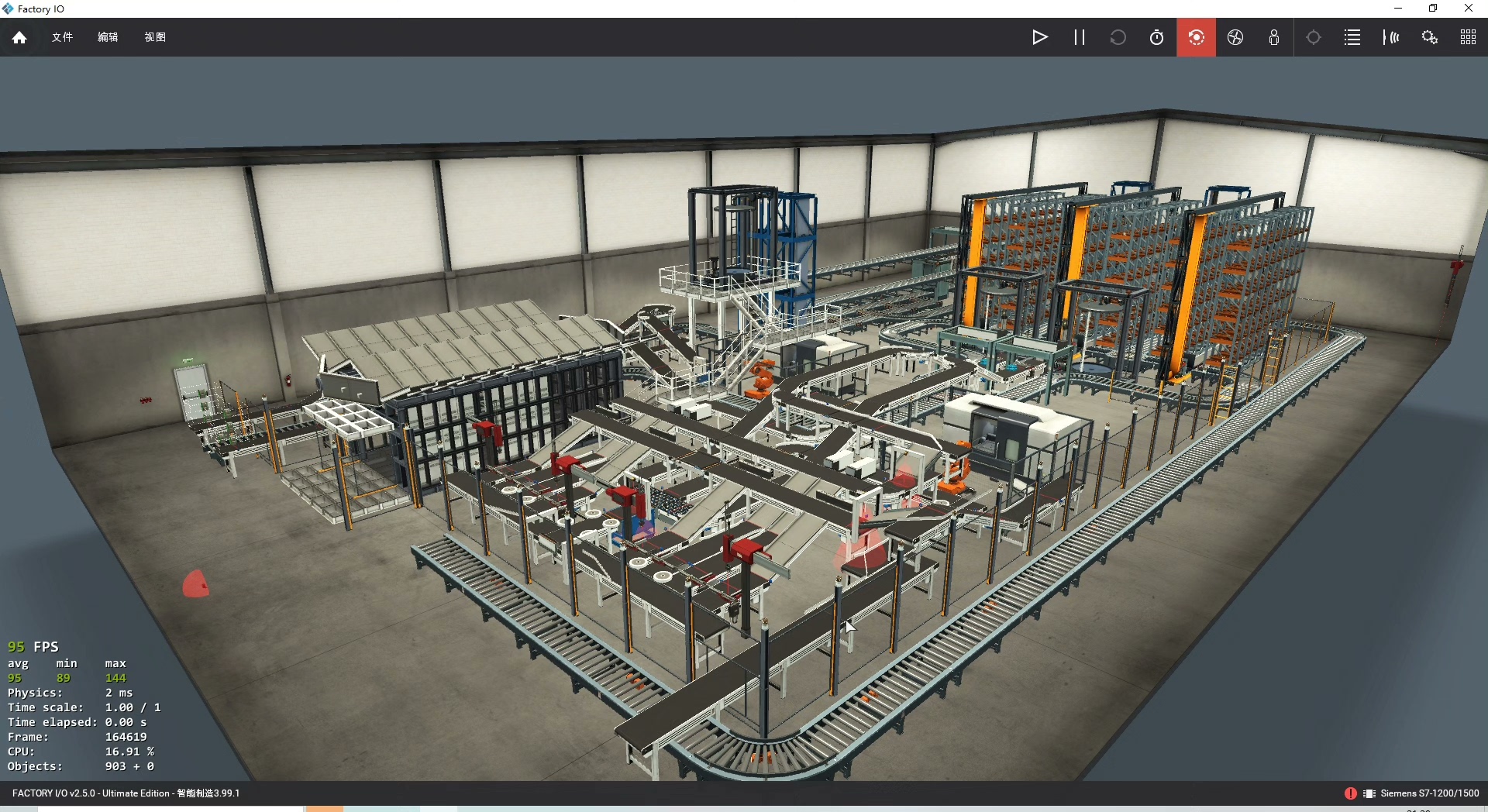

Factory Io超大型仿真场景。 拥有输送线，产品加工，视觉分拣，产品组装，产品分类，产品装箱，仓储入库，出库分拣等等众多仿真工位。 可用于和各种plc进行仿真通讯，完全模拟现场工业实际产线，对于PLC初学者学习帮助非常大。 由于场景搭建完全仿照实际工业生产线，高画质下对电脑配置要求比较高，中低画质无要求。 已开发部分场景程序(博图V17),有需要可以找我要一下

Factory IO这仿真软件最近被工业圈老司机们玩出花了，尤其是他们家的超大型场景，直接复刻了真实工厂里从原材料到成品入库的完整流程。第一次打开这场景的时候，我显卡风扇直接起飞——输送带上的托盘在光影下泛着金属光泽，机械臂抓取动作丝滑得离谱，就连传送带衔接处的抖动细节都跟真的一毛一样。

一、产线拆解指南

整个场景按功能划分成八大模块：

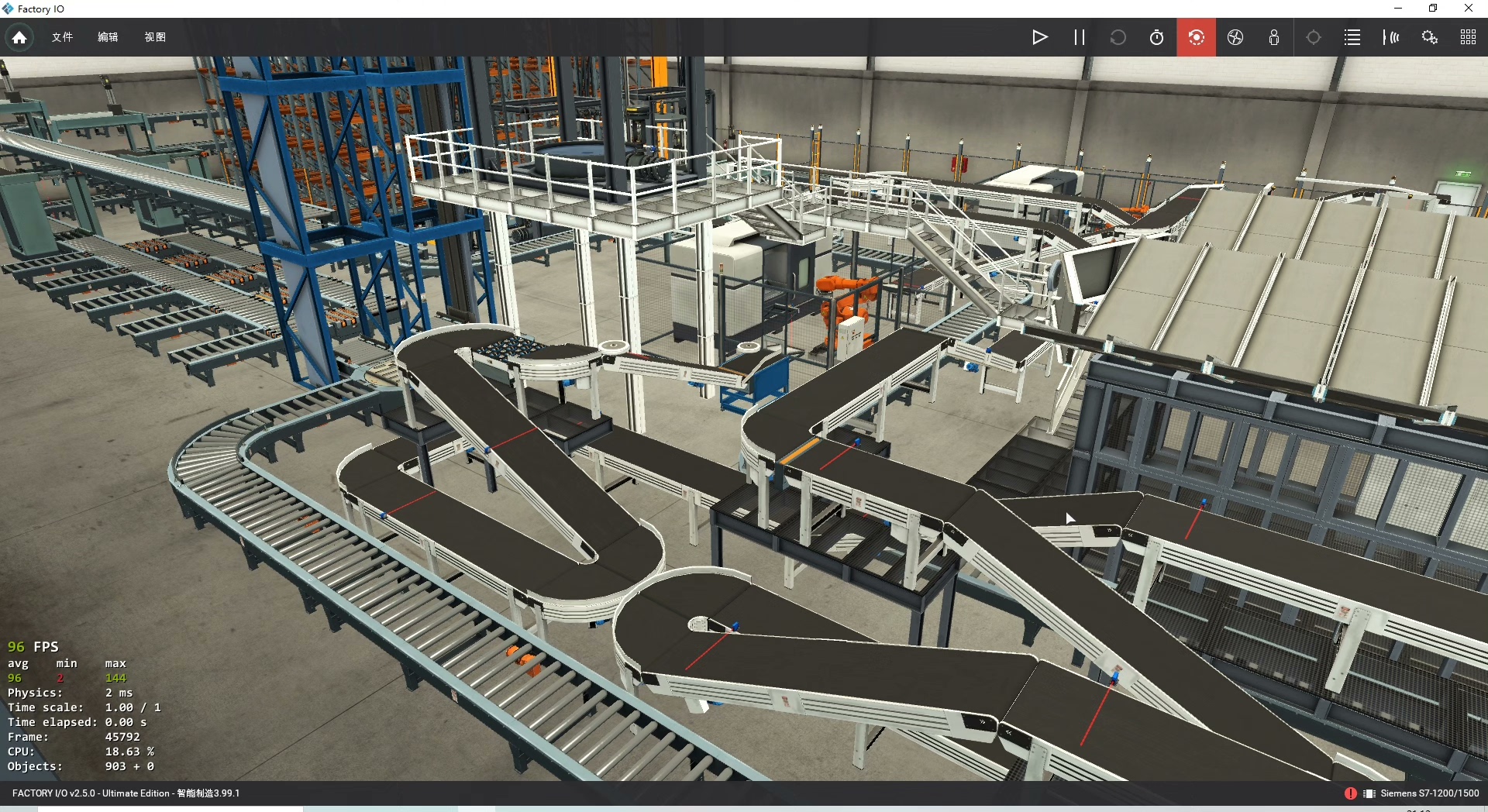

1. 上料传送带带光电检测（有物料堵塞报警机制）
2. CNC加工单元带刀具寿命计数（内置虚拟HMI可调参数）

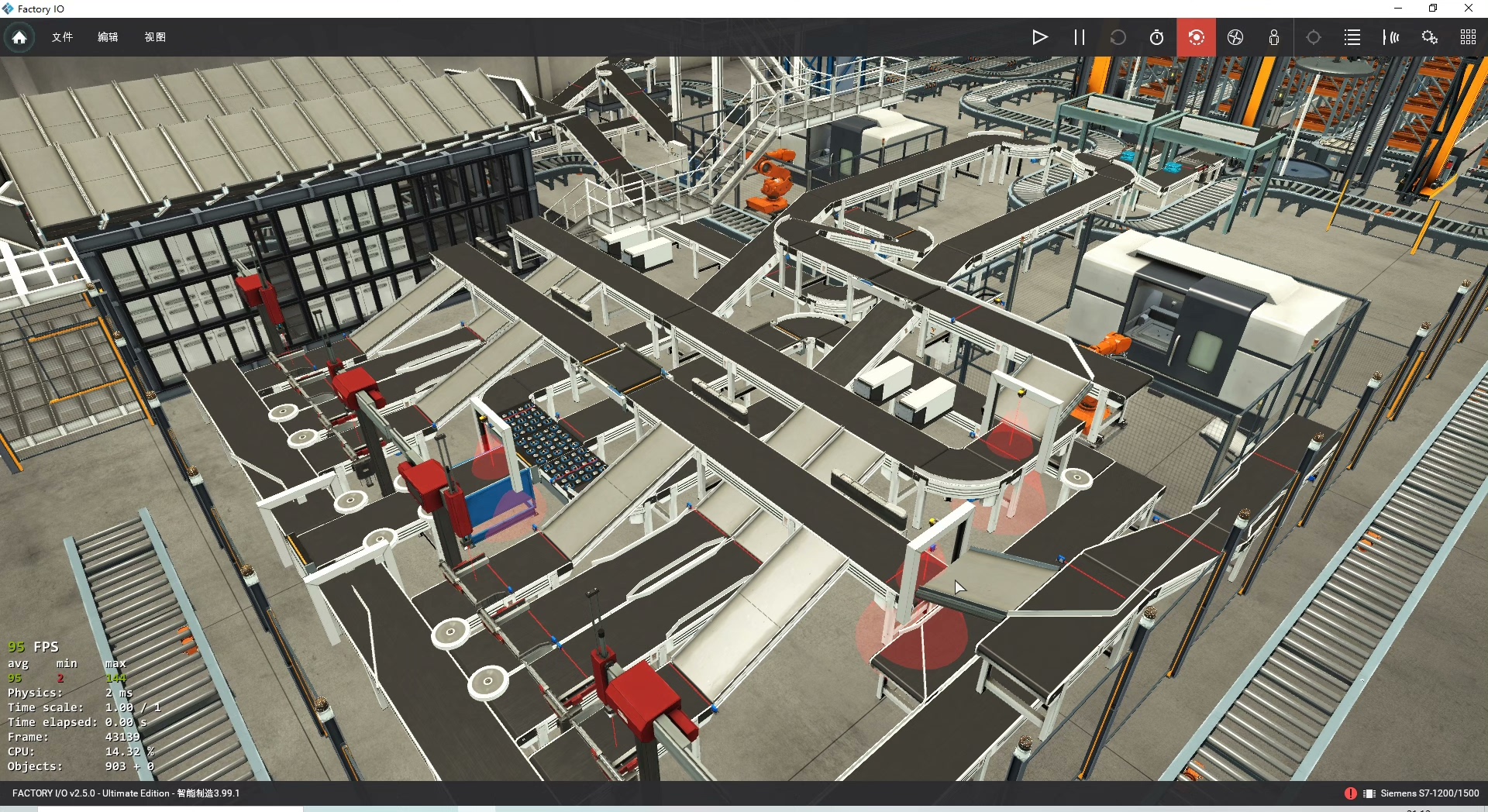

3. 视觉分拣系统（支持OpenCV图像处理插件）
4. 四轴机械臂装配工位（支持EtherCAT通讯模拟）

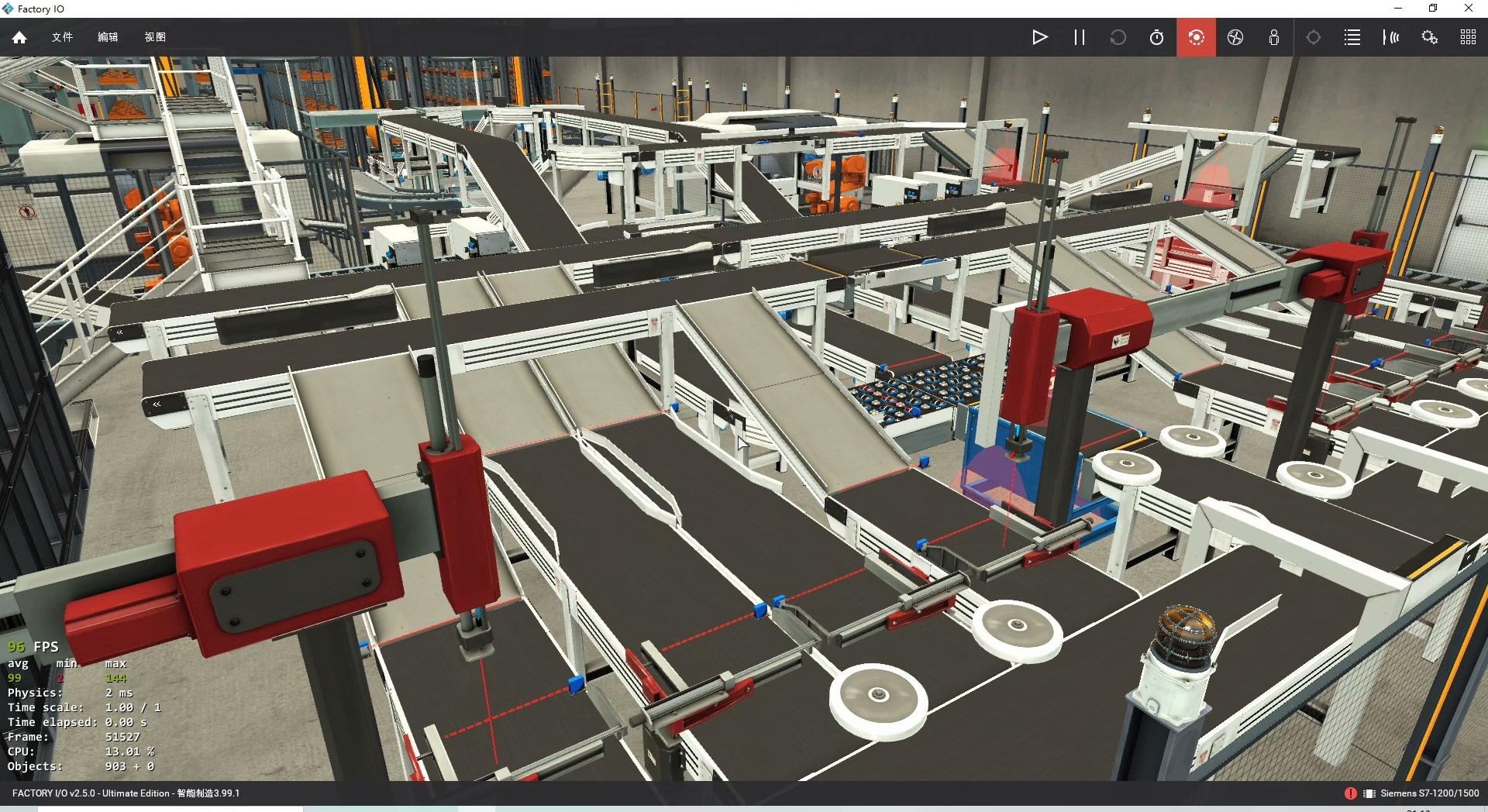

5. 气动分类滑道（不同颜色工件走不同出口）
6. 自动装箱码垛系统（支持3D箱子碰撞检测）

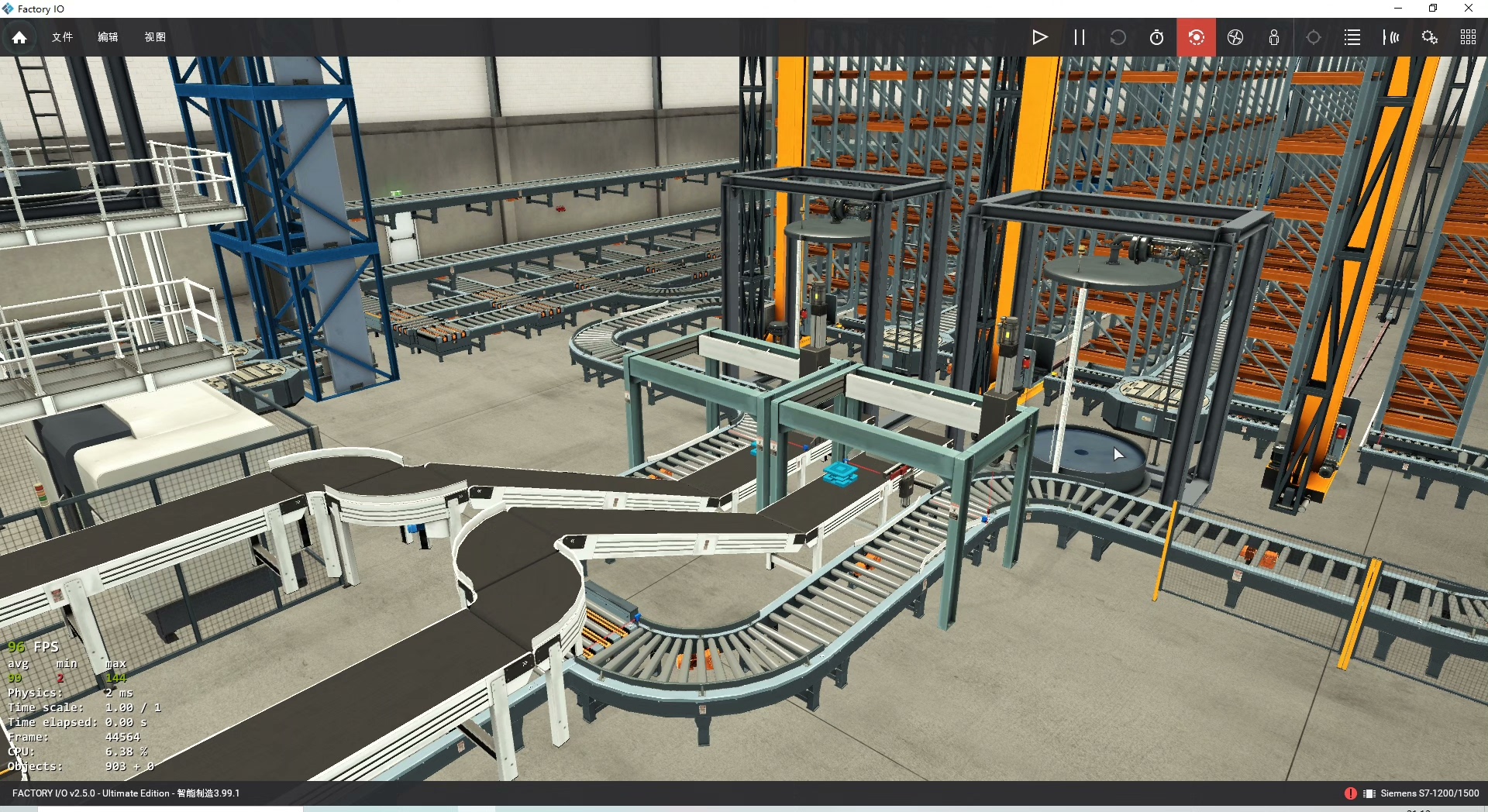

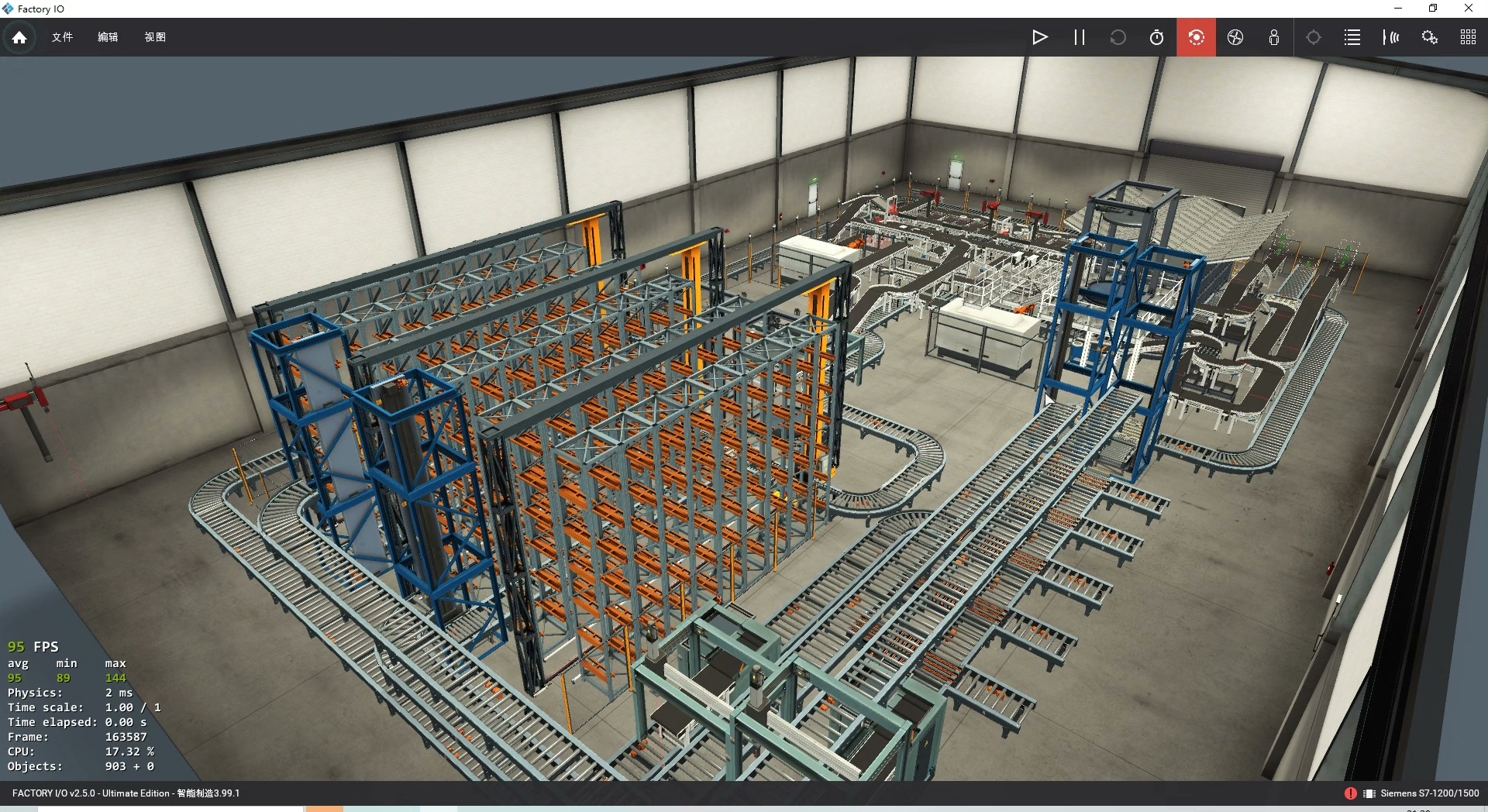

7. 立体仓库堆垛机（带仓位状态指示灯）

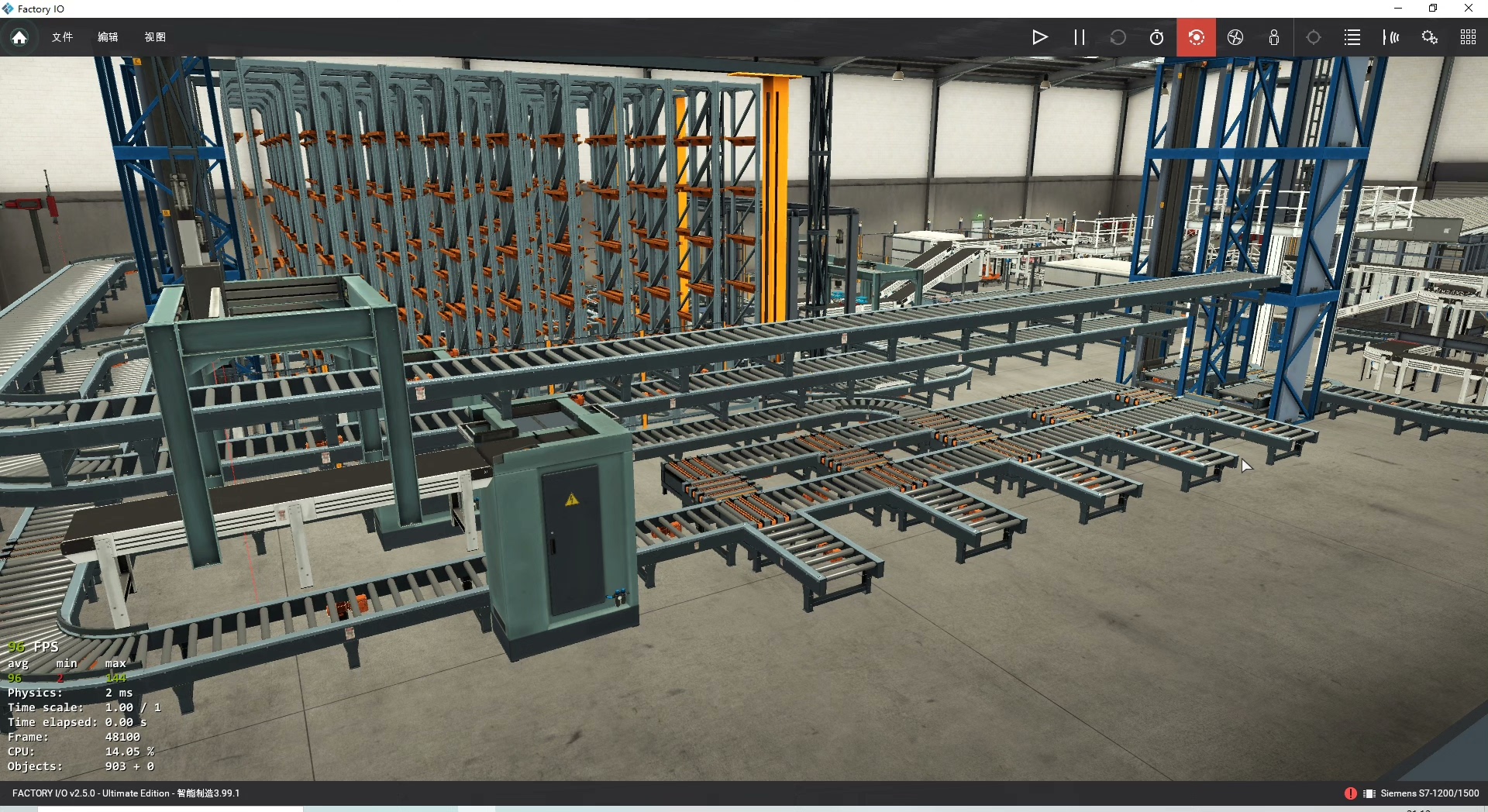

8. 出库分拣AGV路线（可配置路径优先级）

玩PLC通讯的话重点看I/O映射表。比如机械臂抓取信号对应DB10.DBX12.5，输送带急停信号在DB5.DBX3.0，这些点位都跟真实设备命名规则一致。这里给个博图里的基础控制代码片段：

// 传送带启停联锁
IF "急停按钮" AND NOT "堵料传感器" THEN
    "主电机" := 1;
    "运行指示灯" := 1;
ELSE
    "主电机" := 0;
    "报警蜂鸣器" := 1;
END_IF;

这段代码亮点在于把硬件互锁逻辑直接写进PLC程序，实操中遇到传感器故障时电机会立刻停机。注意急停信号是常闭触点，所以用NOT取反处理。

二、性能优化实测

我的办公本（i5-1135G7+MX450）开中画质能跑到45帧。关键要把物理引擎精度调到Medium，关掉环境光遮蔽。如果上RTX3060级别的显卡，打开光线追踪后传送带金属滚轮会有镜面反射效果，但显存占用会暴涨到5.8GB。

Factory Io超大型仿真场景。 拥有输送线，产品加工，视觉分拣，产品组装，产品分类，产品装箱，仓储入库，出库分拣等等众多仿真工位。 可用于和各种plc进行仿真通讯，完全模拟现场工业实际产线，对于PLC初学者学习帮助非常大。 由于场景搭建完全仿照实际工业生产线，高画质下对电脑配置要求比较高，中低画质无要求。 已开发部分场景程序(博图V17),有需要可以找我要一下

项目里自带的AGV路径算法值得研究：

// AGV调度核心逻辑
WHILE TRUE DO
    CASE "当前任务模式" OF
        1: 执行取货路线(目标仓位);
        2: 执行放货路线(目标工位);
        3: 执行充电路线;
        ELSE: 待机避让;
    END_CASE;
    冲突检测(周边AGV坐标);
    IF 路径被占 THEN
        重计算备用路径;
        等待计数器 := 等待计数器 + 1;
        IF 等待计数器 > 300 THEN  // 5秒超时
            触发死锁报警;
        END_IF;
    END_IF;
END_WHILE;

这个死循环里包含了任务切换、动态避障和死锁检测三重机制。重点注意等待计数器的时间基数是PLC扫描周期，需要根据实际CPU型号调整阈值。

三、踩坑备忘录

1. 视觉分拣模块的相机触发信号容易和传送带编码器不同步，需要在OB35中断组织块里处理
2. 立体仓库的仓位地址用DINT格式存储，直接转字符串会溢出
3. AGV的EtherCAT通讯延迟超过20ms会导致路径坐标漂移

最近在重构分拣站的工件追踪逻辑，用SCL写了段优化代码：

FUNCTION_BLOCK 工件追踪
VAR_INPUT
    当前坐标 : ARRAY[1..3] OF REAL;
    扫描频率 : INT := 10;
END_VAR
VAR_OUTPUT
    预测坐标 : ARRAY[1..3] OF REAL;
END_VAR
VAR
    位置队列 : ARRAY[1..50] OF ARRAY[1..3] OF REAL;
    索引指针 : INT := 1;
END_VAR

// 队列滑动存储
位置队列[索引指针] := 当前坐标;
索引指针 := 索引指针 MOD 50 + 1;

// 二次曲线预测
预测坐标[1] := 0.5*位置队列[49,1] - 2*位置队列[48,1] + 1.5*位置队列[50,1];
预测坐标[2] := 位置队列[50,2] + (位置队列[50,2]-位置队列[49,2])*0.8;
预测坐标[3] := 位置队列[50,3];  // Z轴不预测
END_FUNCTION_BLOCK

这个算法通过历史坐标数据预测运动轨迹，有效解决视觉识别延迟导致的抓取偏移问题。核心在于X轴采用二次差分预测，Y轴用线性外推，实际测试抓取成功率从78%提升到93%。

需要场景文件的老铁直接私信甩邮箱，记得备注用的PLC型号。博图V17工程里已经封装好了FB块，直接调用就能对接西门子1200/1500系列。下次准备撸个OPC UA通讯的教程，想看的评论区扣个1。
