摘 要

随着互联网的快速发展和电子商务的广泛应用，网上图书商城逐渐成为用户购书的主流平台。为满足用户对便捷购物的需求，本文设计并实现了一个基于Django框架的网上图书商城系统。该系统分为用户端和管理员端两大部分，用户端提供了图书浏览、搜索、收藏、评论、购物车、订单管理以及订单配送等功能，而管理员端则负责系统用户管理、图书信息管理、订单处理、评论审核等管理任务。系统采用Python语言进行开发，利用Django框架构建后台，实现了强大的数据处理能力和良好的系统安全性；数据存储方面，系统使用MySQL数据库，确保数据的稳定性、持久性和高效性。通过Django的内置功能，管理员能够便捷地管理商城资源、图书信息和用户订单，同时，系统提供了高效的订单处理和配送管理功能。该系统的实现不仅提高了图书购买的便捷性，还优化了商城的管理流程，提升了用户体验和管理员操作效率。

关键词：网上图书商城；Django；Python；MySQL

Abstract

With the rapid development of the Internet and the wide application of e-commerce, online book stores have gradually become the mainstream platform for users to buy books. To meet the needs of users for convenient shopping, this article designs and implements an online book mall system based on the Django framework. The system is divided into two main parts: the user end and the administrator end. The user end provides functions such as book browsing, searching, bookmarking, commenting, shopping cart, order management, and order delivery, while the administrator end is responsible for system user management, book information management, order processing, comment review, and other management tasks. The system is developed using Python language and built with Django framework to achieve powerful data processing capabilities and good system security; In terms of data storage, the system uses MySQL database to ensure data stability, persistence, and efficiency. Through Django's built-in features, administrators can easily manage mall resources, book information, and user orders. At the same time, the system provides efficient order processing and delivery management functions. The implementation of this system not only improves the convenience of book purchases, but also optimizes the management process of the mall, enhancing user experience and administrator operational efficiency.

Keywords: online book mall; Django； Python； MySQL

目  录

1 绪  论

1.1 研究背景

1.2 研究目的和意义

1.3 国内外研究现状

1.4 论文结构与章节安排

2 关键技术介绍

2.1 B/S体系结构

2.2 Django框架

2.3 MySQL数据库

2.4 Python语言

3 系统分析

3.1 可行性分析

3.1.1 技术可行性

3.1.2 经济可行性

3.1.3 操作可行性

3.2 系统功能需求分析

3.3 系统用例分析

3.3.1 注册用户用例分析

3.3.2 管理员用例分析

3.4 非功能需求分析

3.5 系统流程分析

3.5.1 用户注册登录流程

3.5.2 用户购买图书商城流程

3.5.3 管理员网上图书商城管理流程

4 系统设计

4.1 系统架构设计

4.2 功能模块设计

4.3 数据库设计

4.3.1 概念设计

4.3.2 逻辑设计

5 系统实现

5.1 前台用户模块的实现

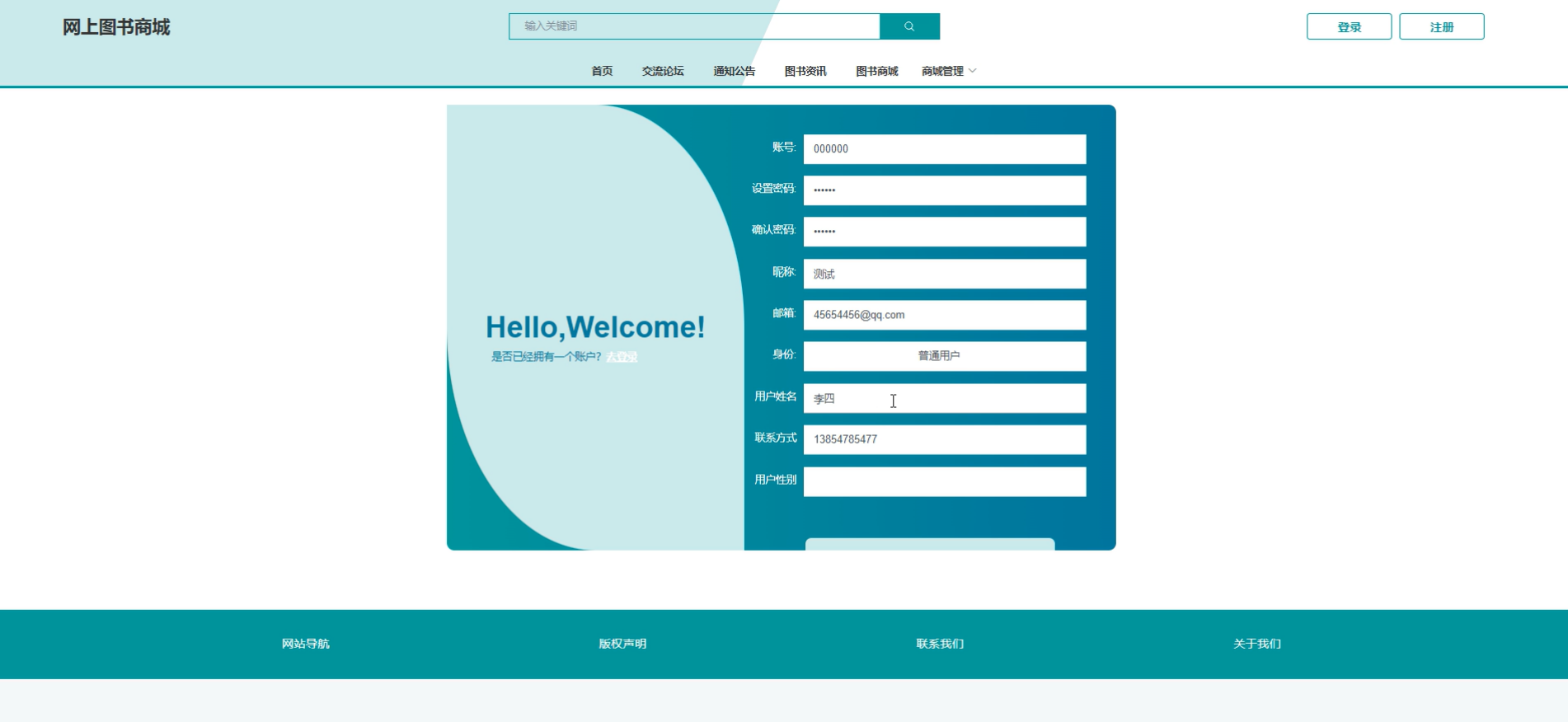

5.1.1 用户注册界面

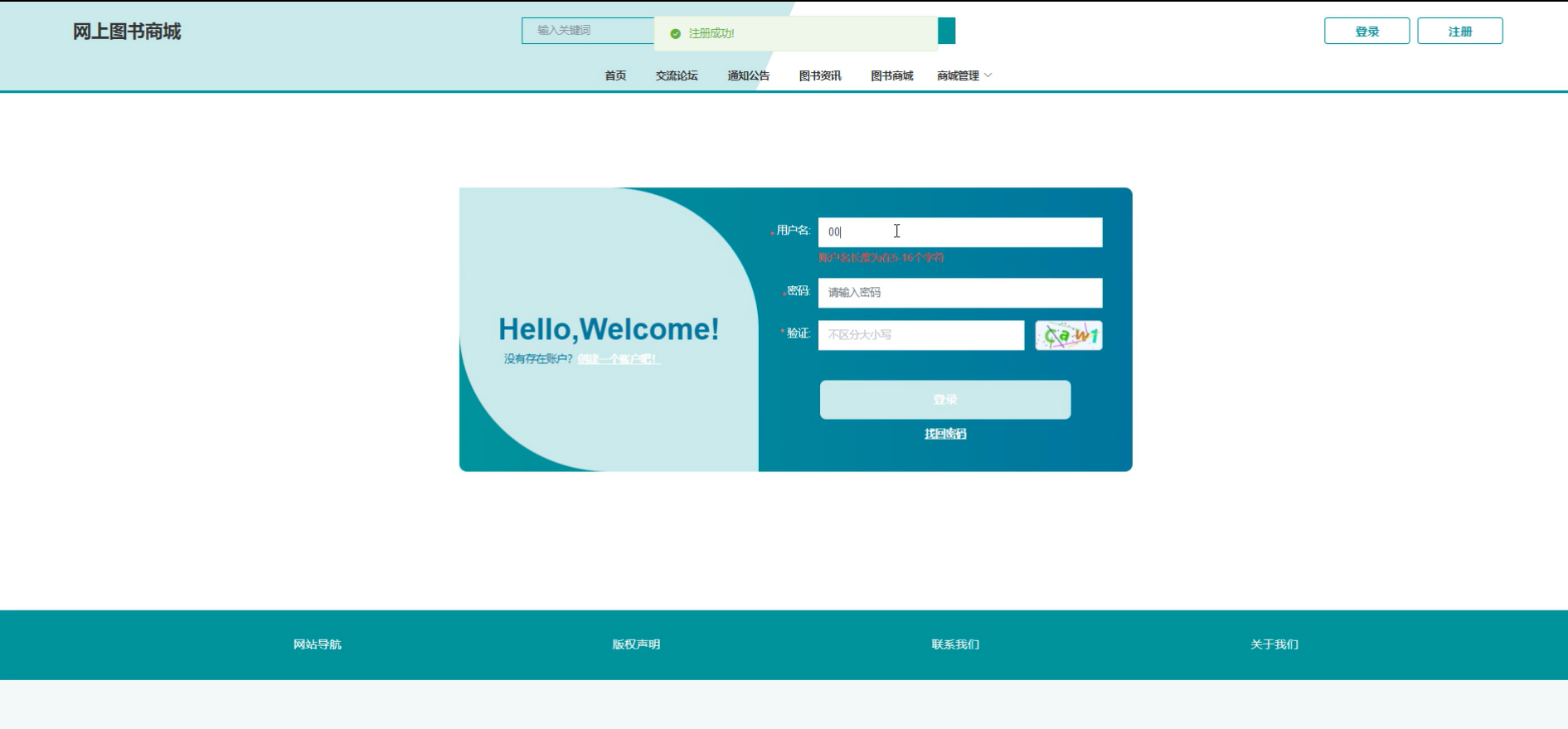

5.1.2 用户登录界面

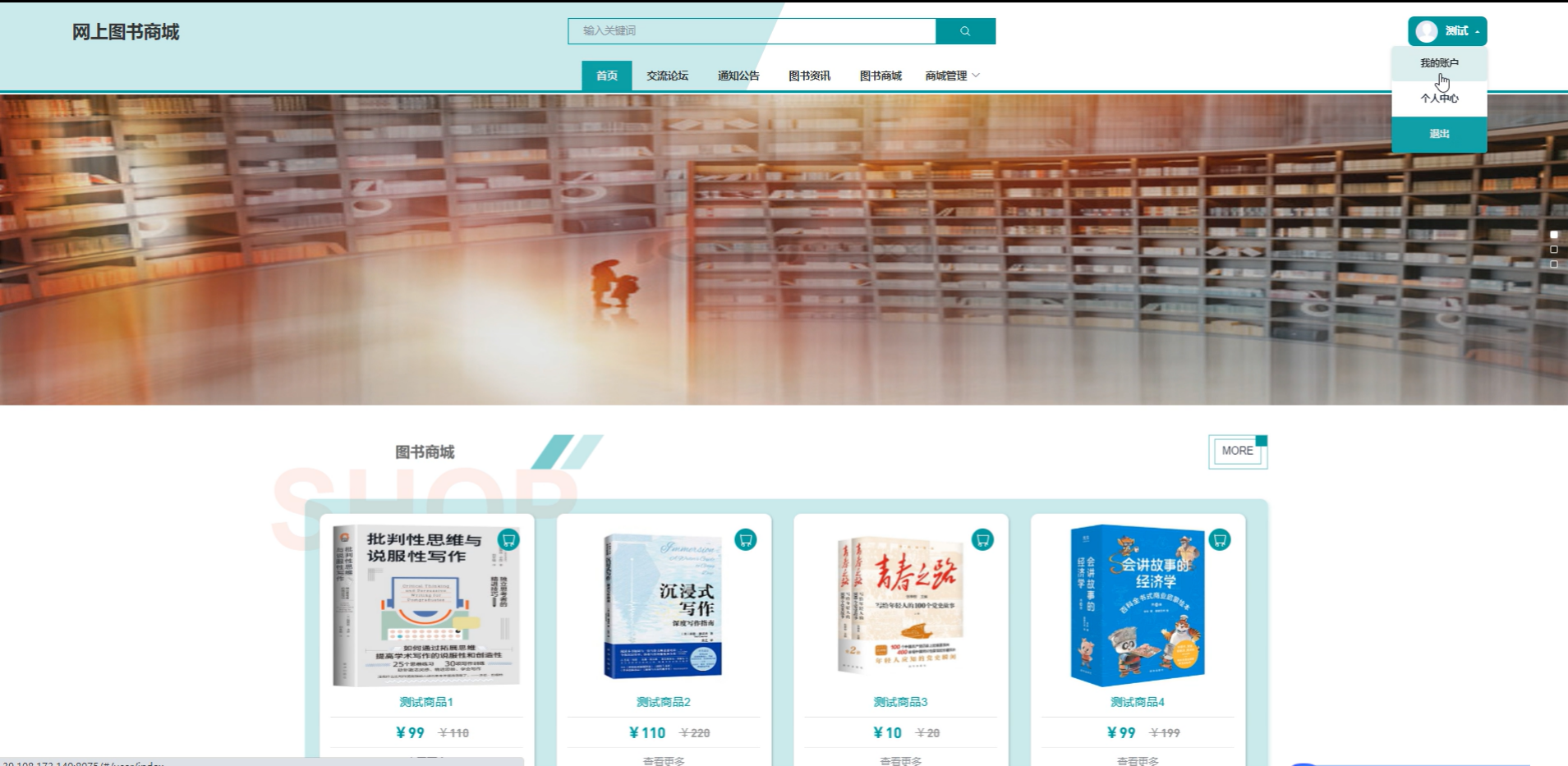

5.1.3 前台首页界面

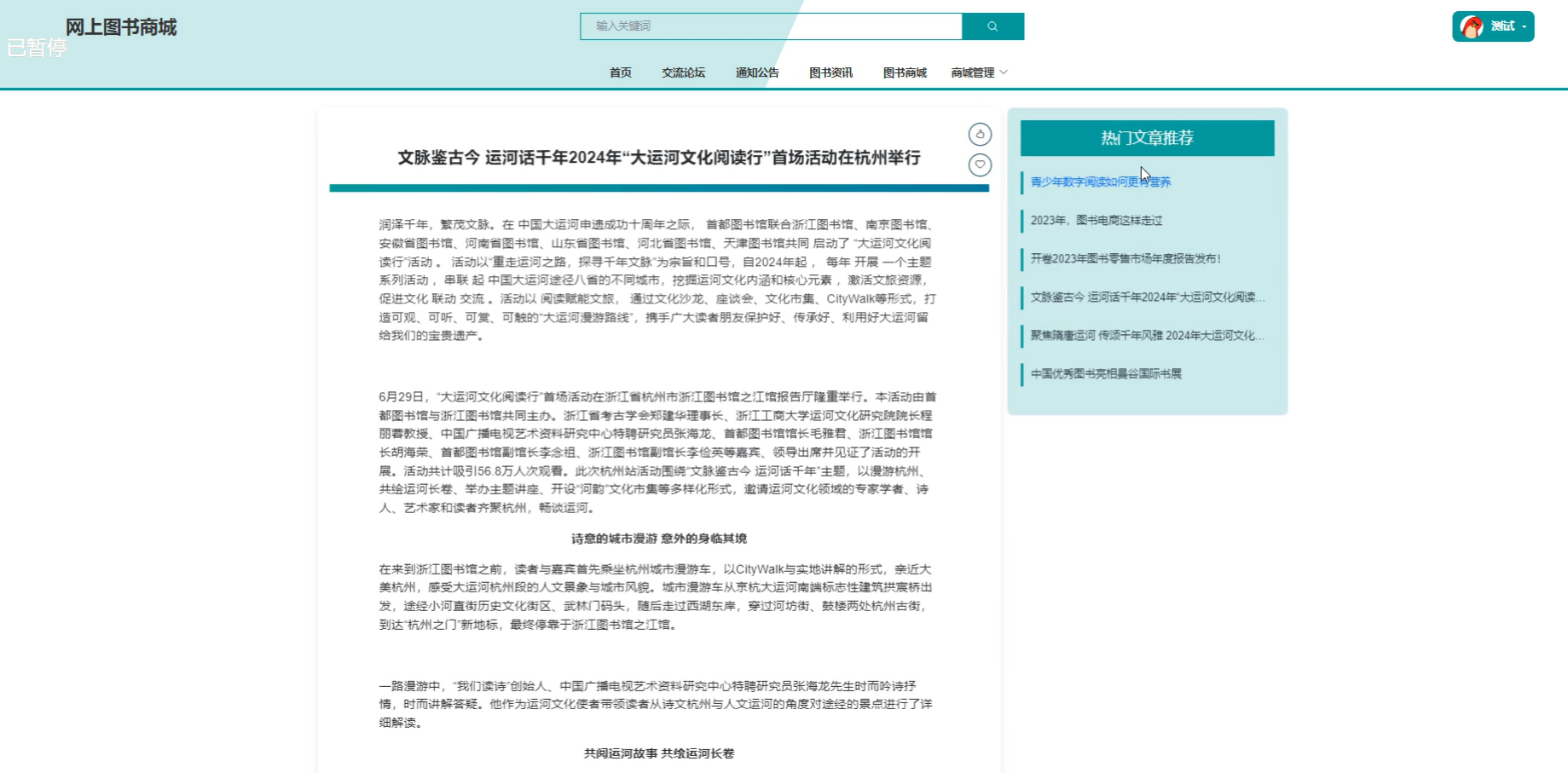

5.1.4 图书资讯界面

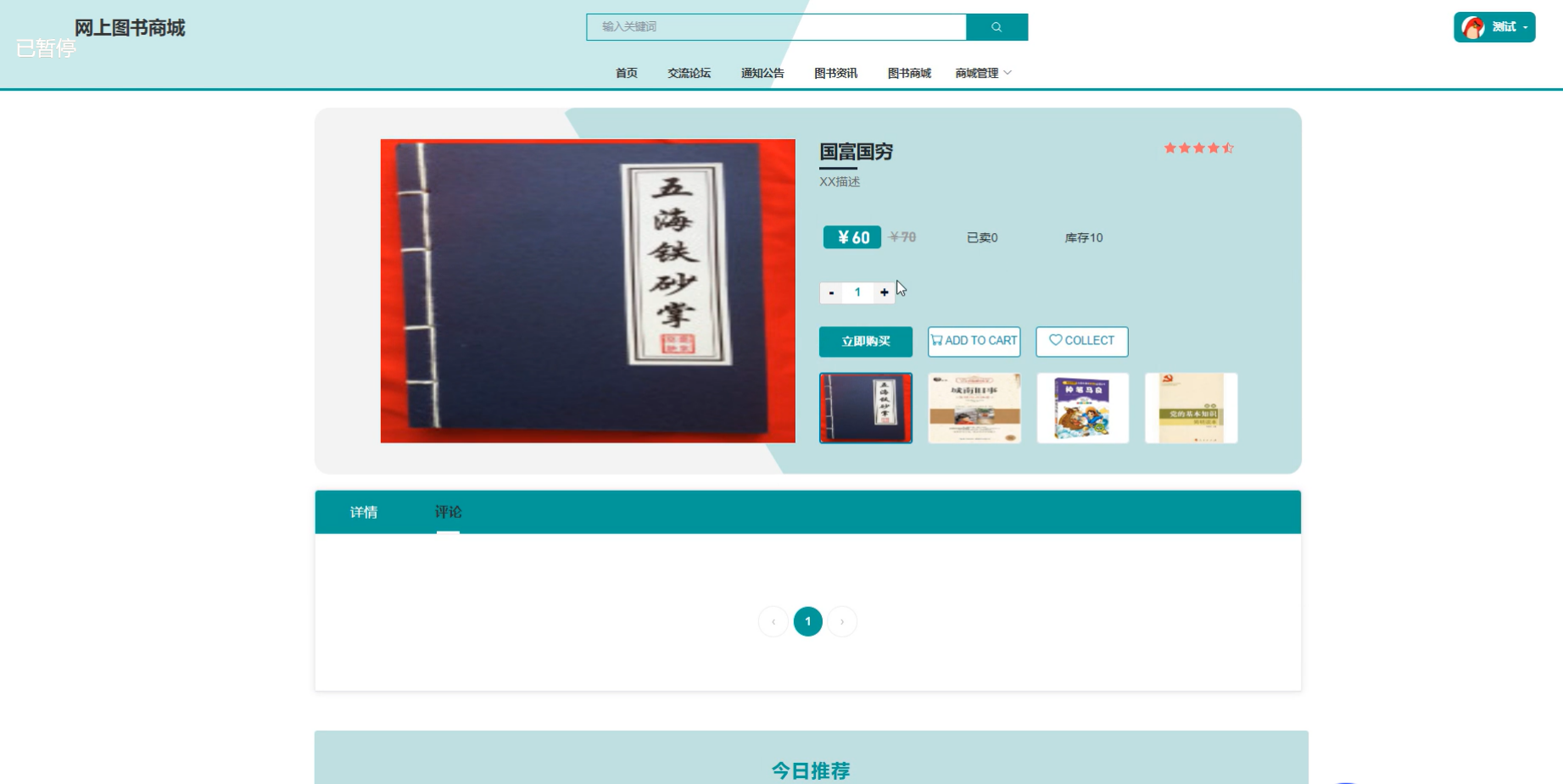

5.1.5 图书商城界面

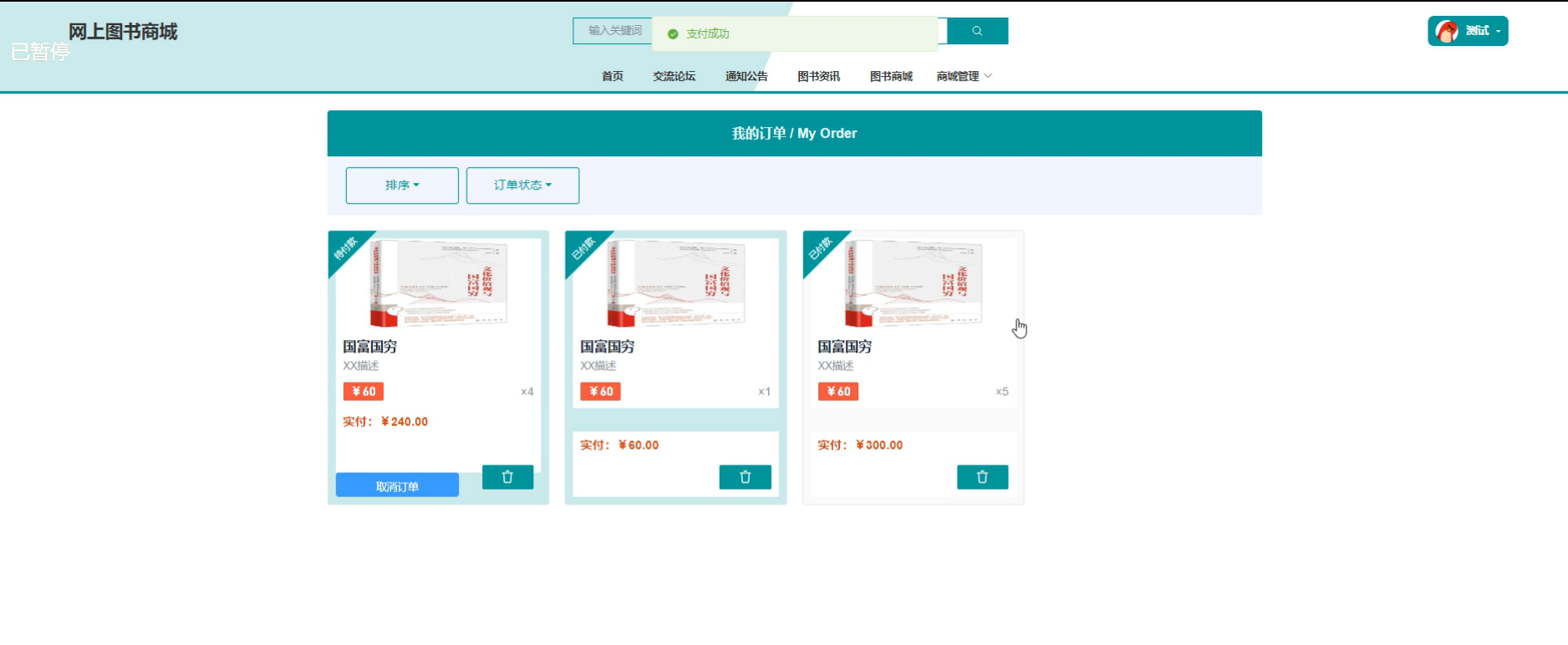

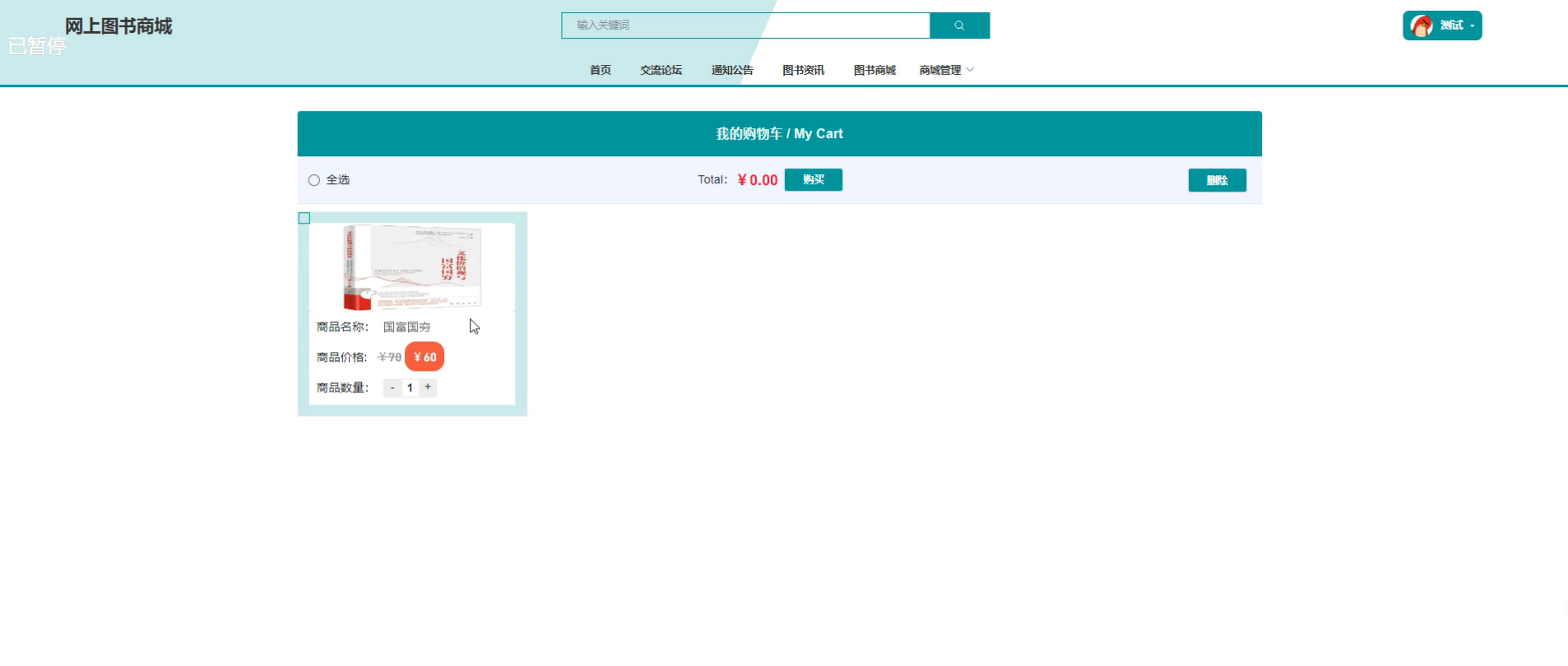

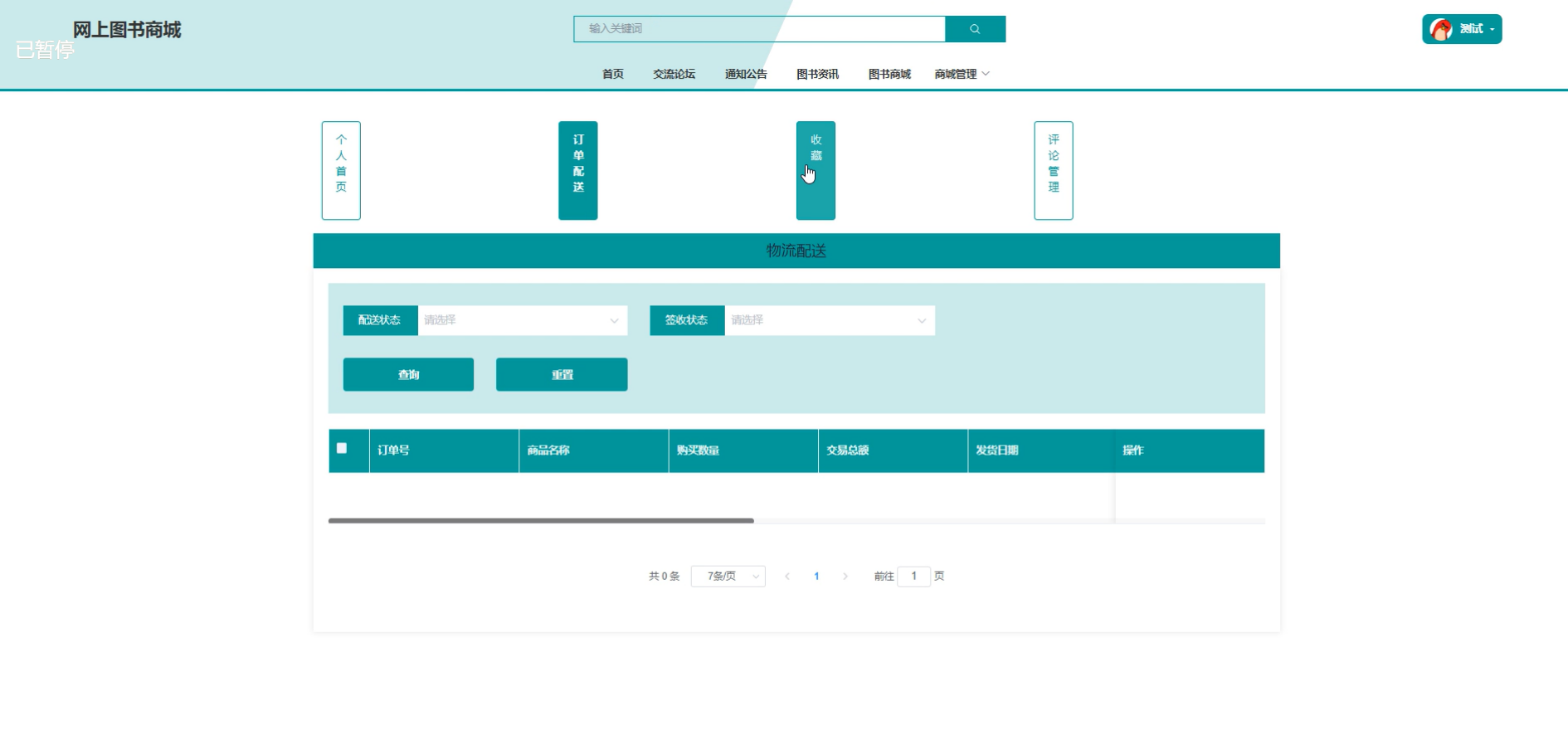

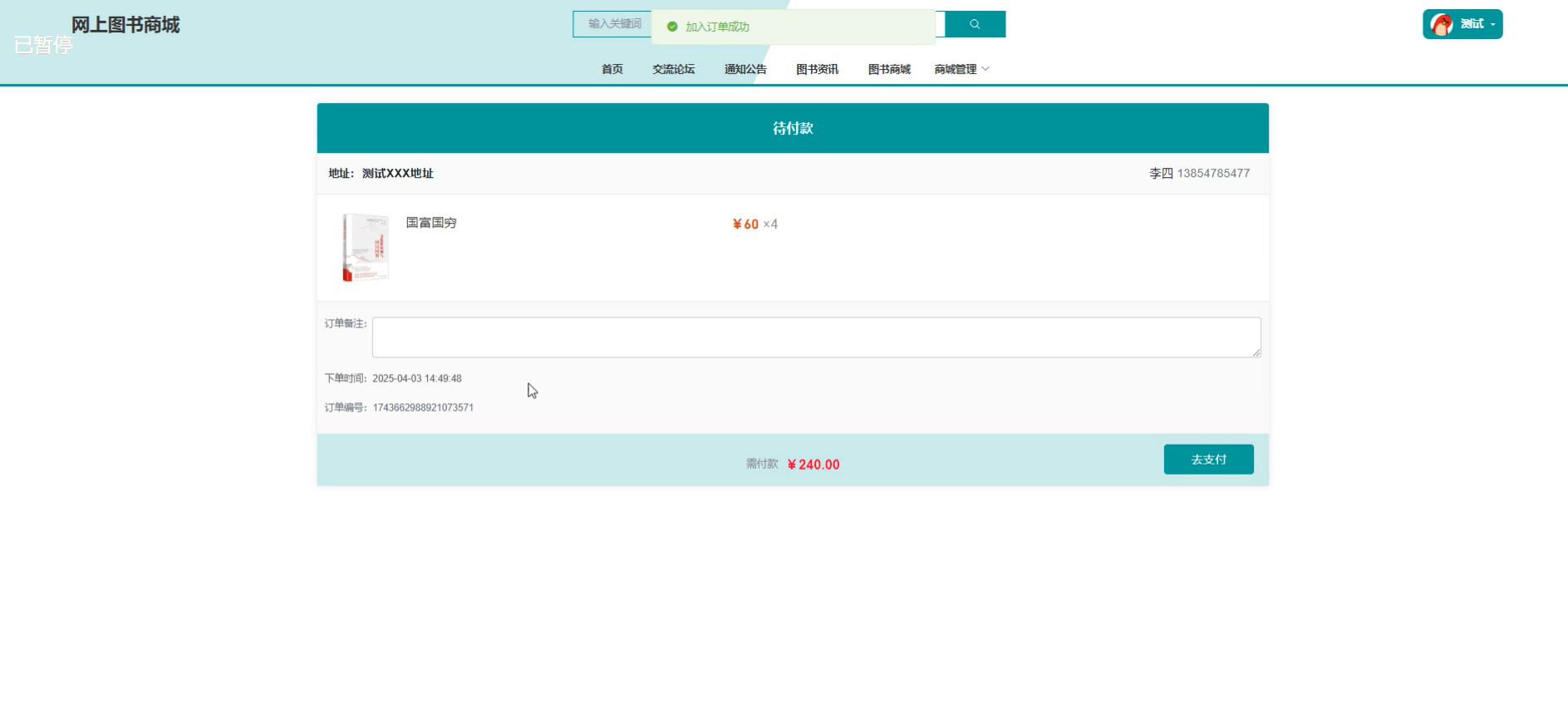

5.1.6 商城管理界面

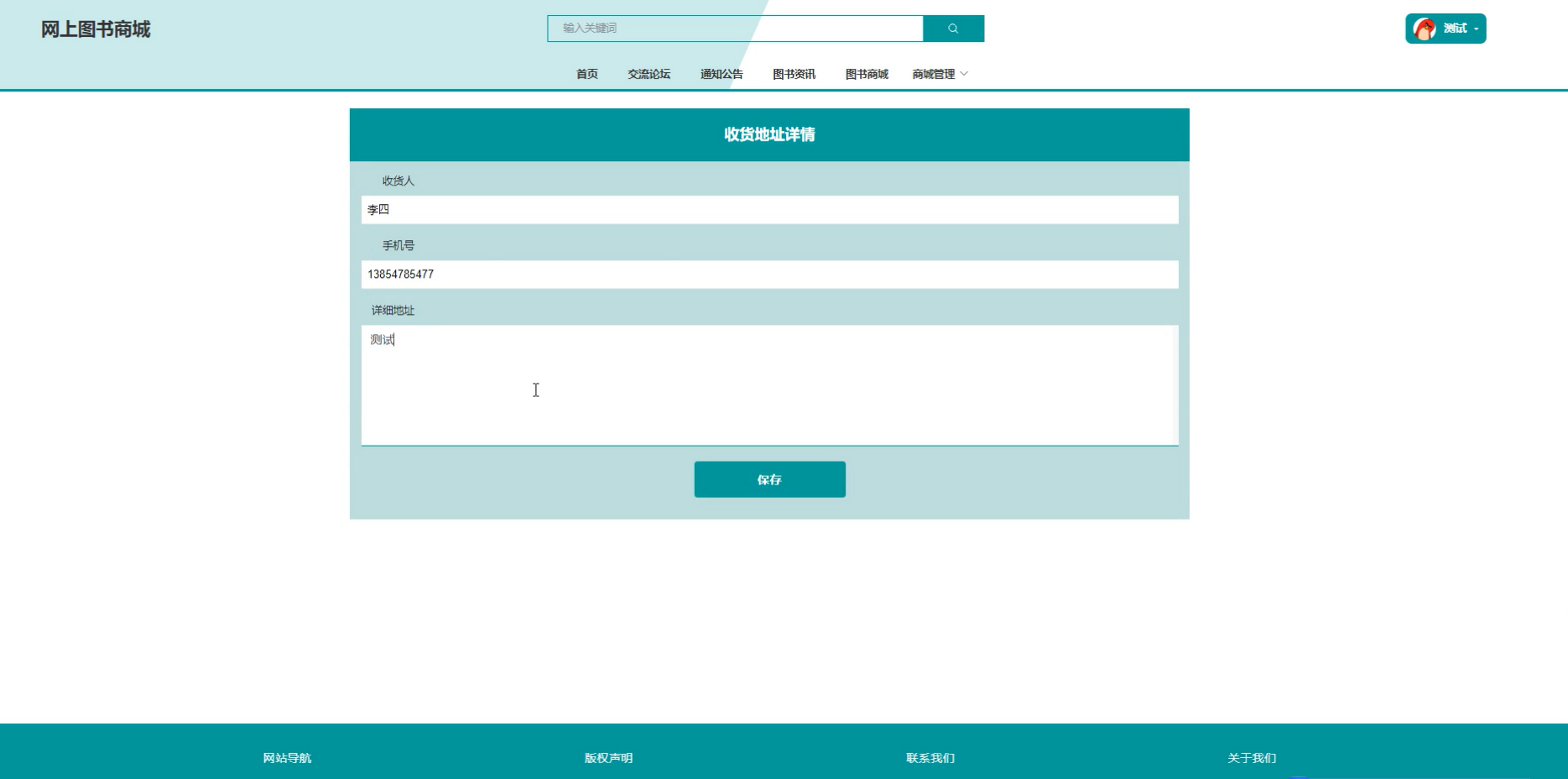

5.1.7 个人中心界面

5.2 后台管理模块的实现

5.2.1 后台登录界面

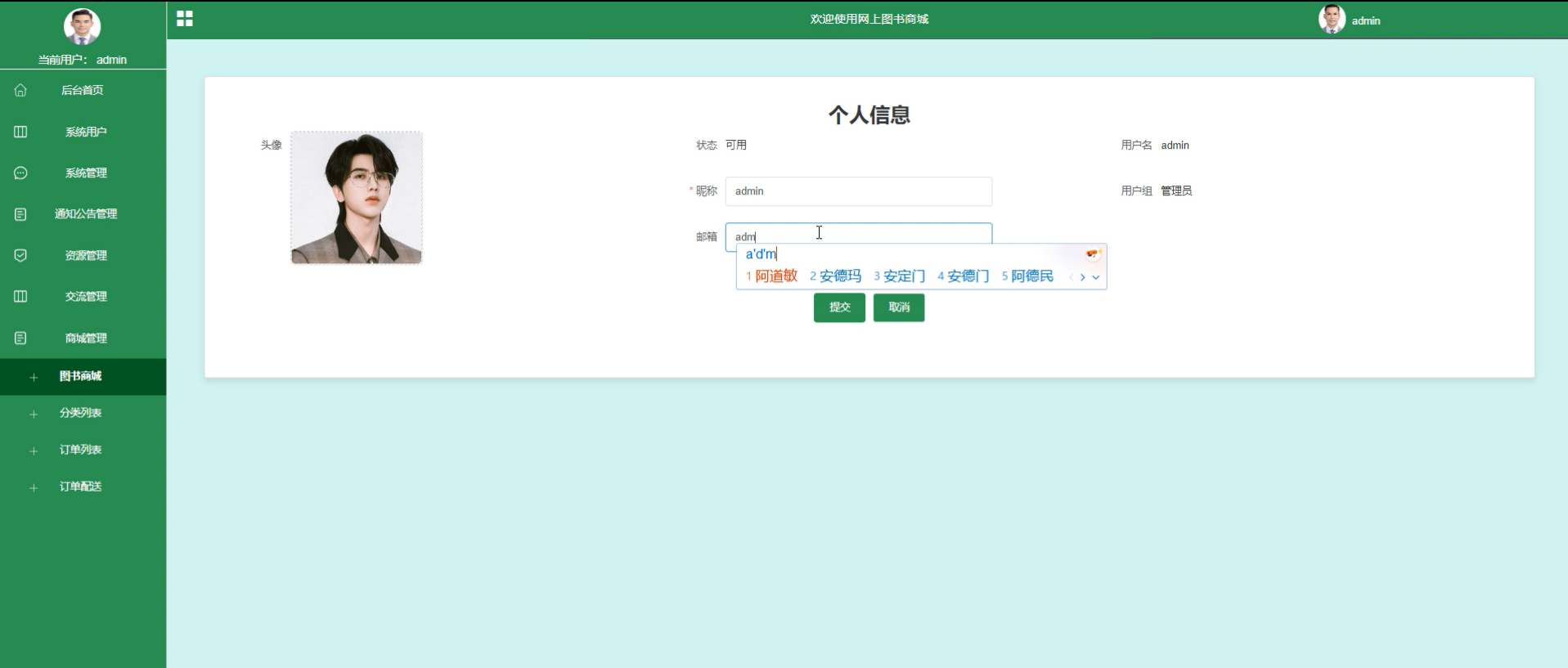

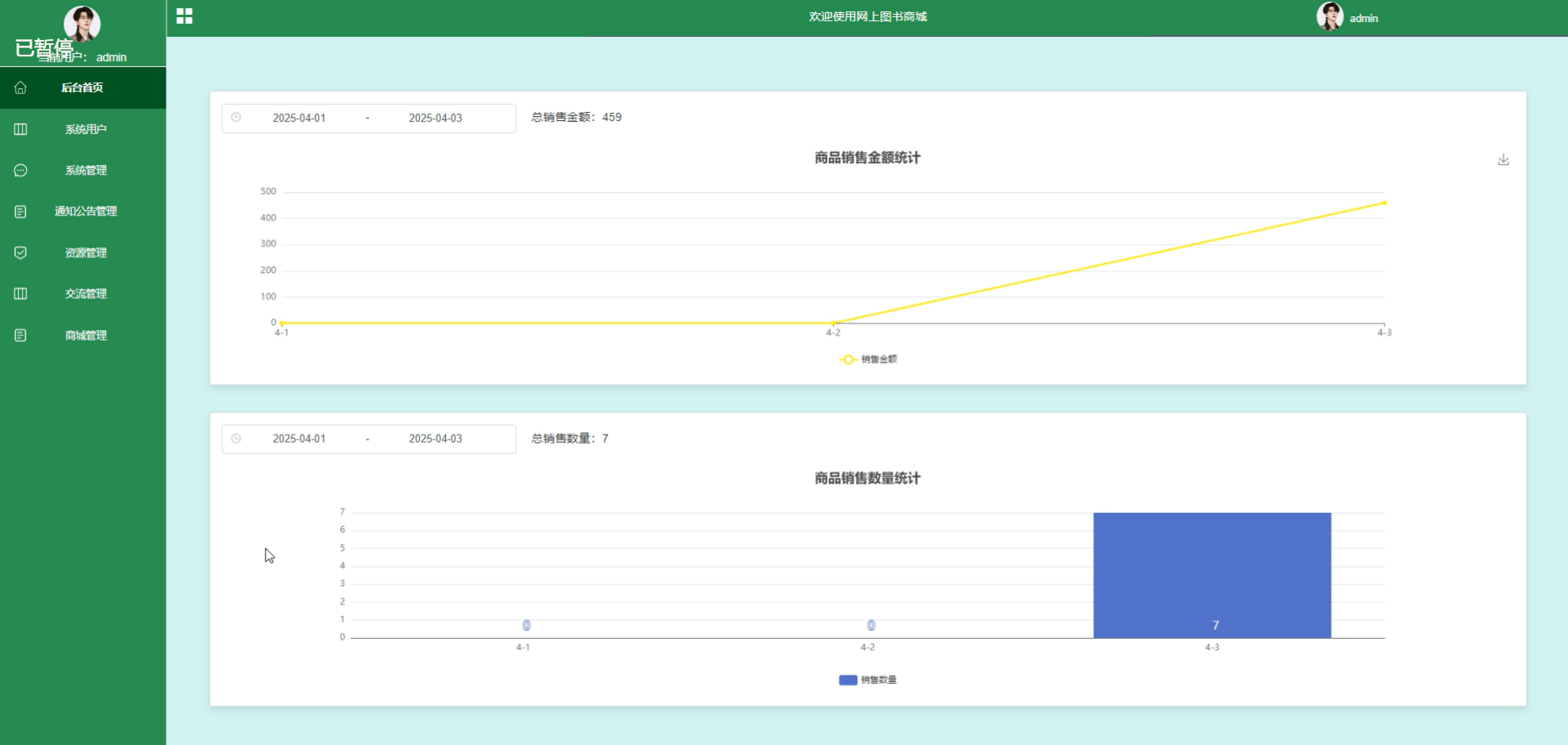

5.2.2 后台首页界面

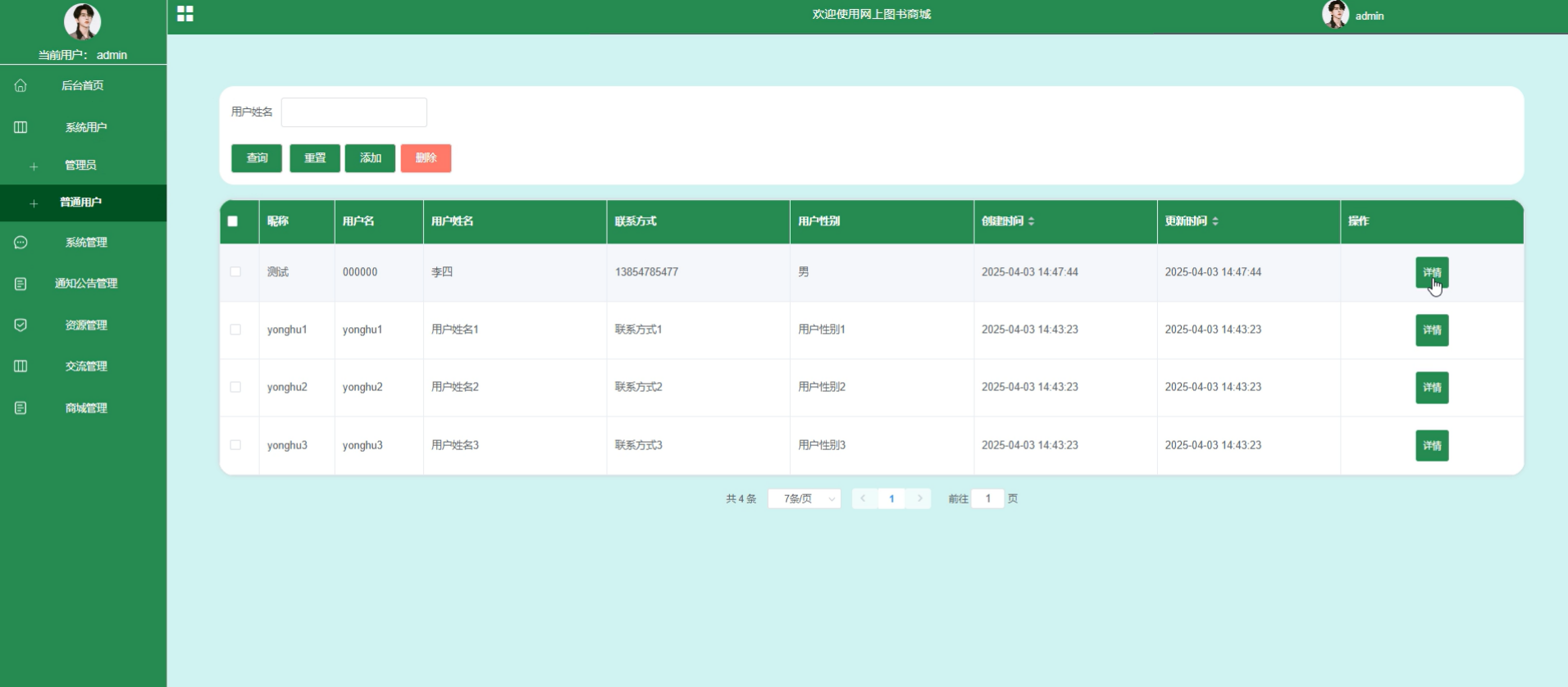

5.2.3 系统用户界面

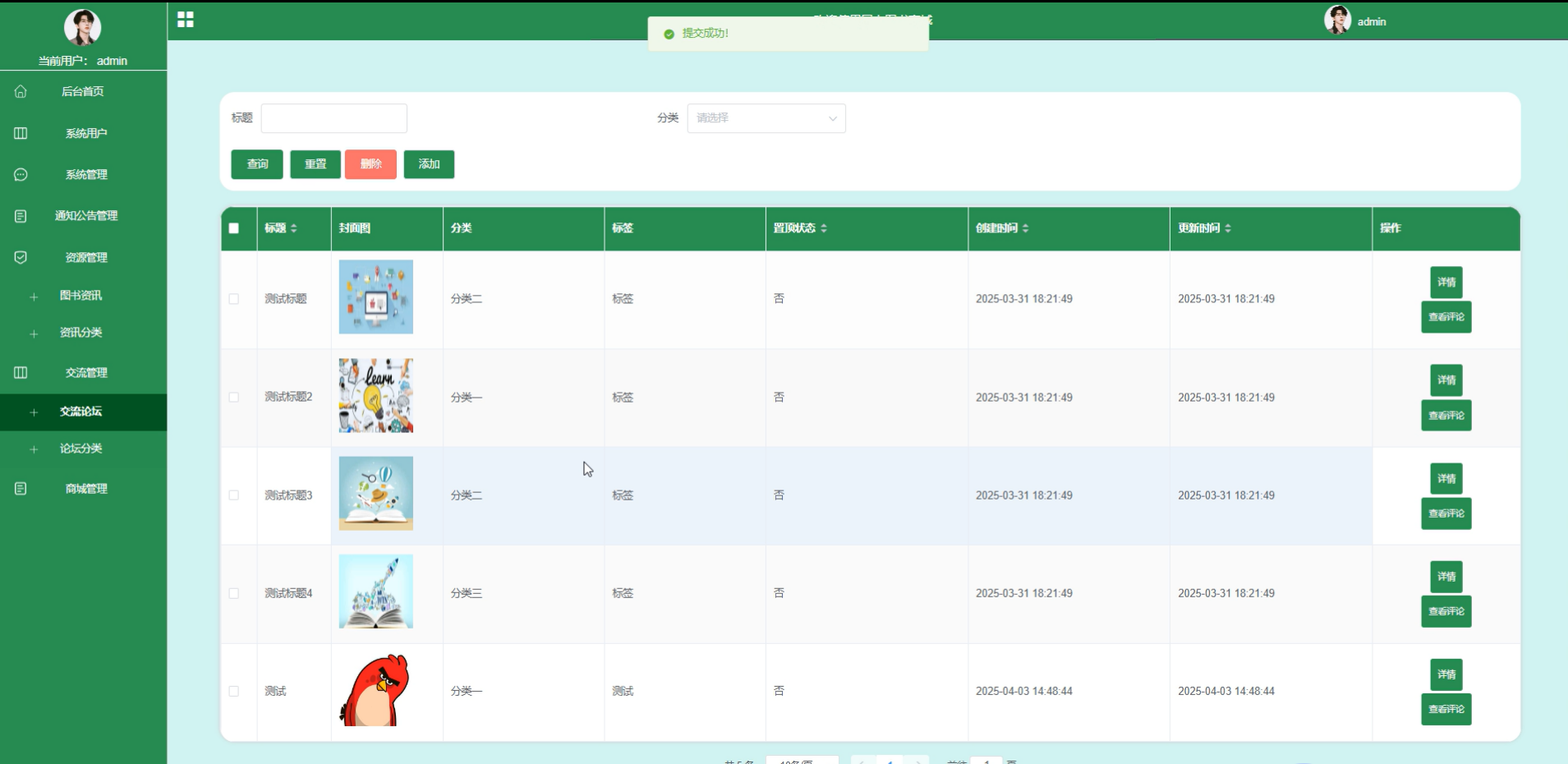

5.2.4 交流管理界面

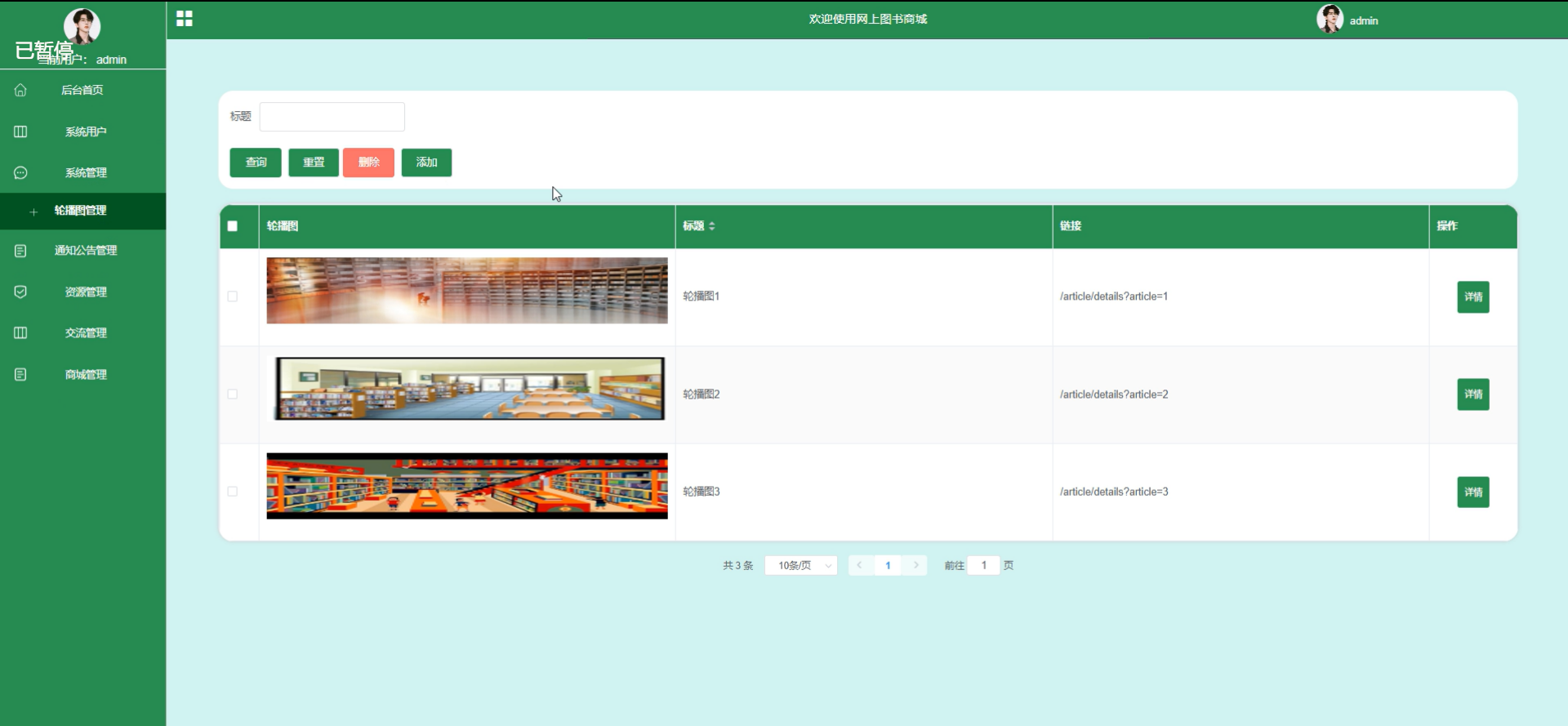

5.2.5 系统管理界面

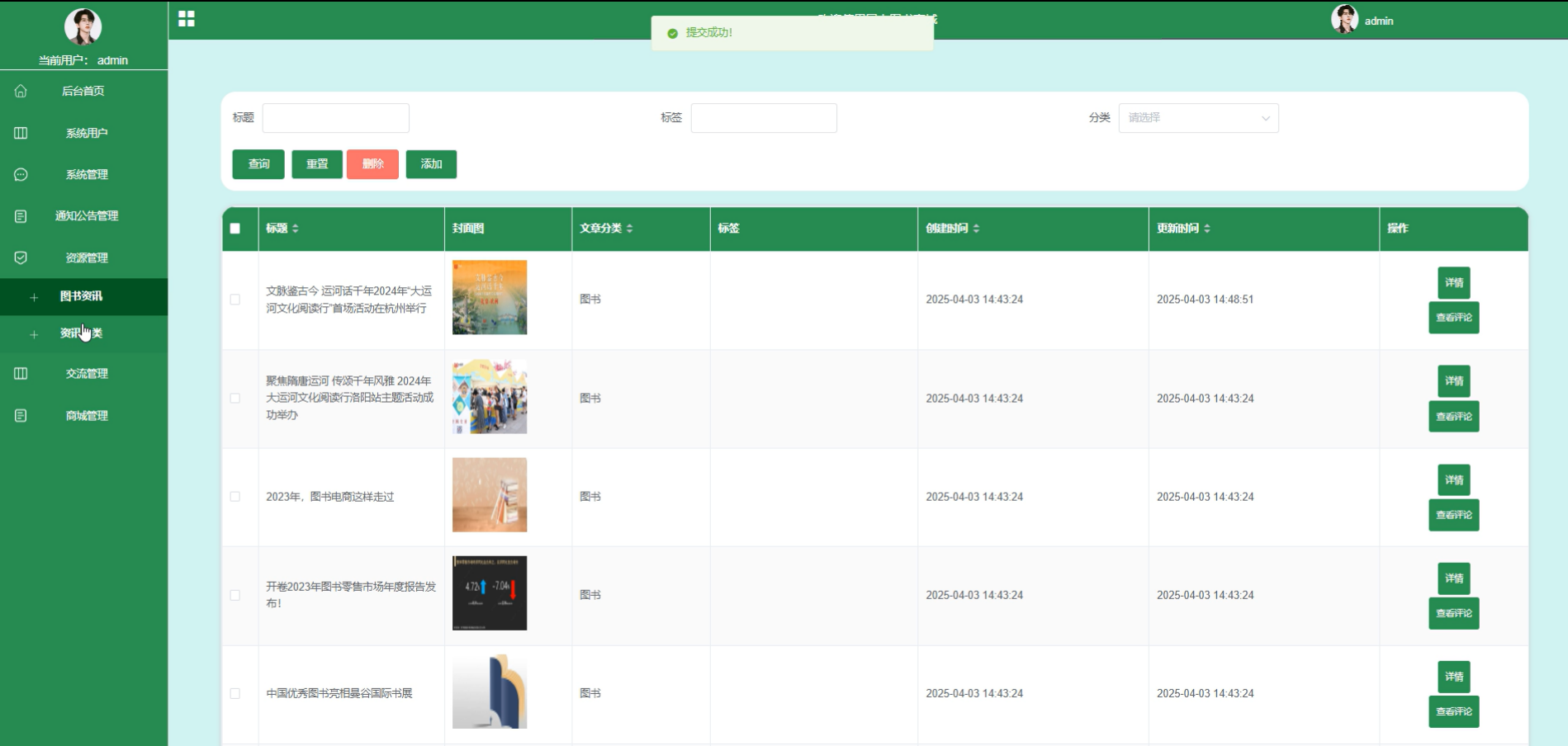

5.2.6 资源管理界面

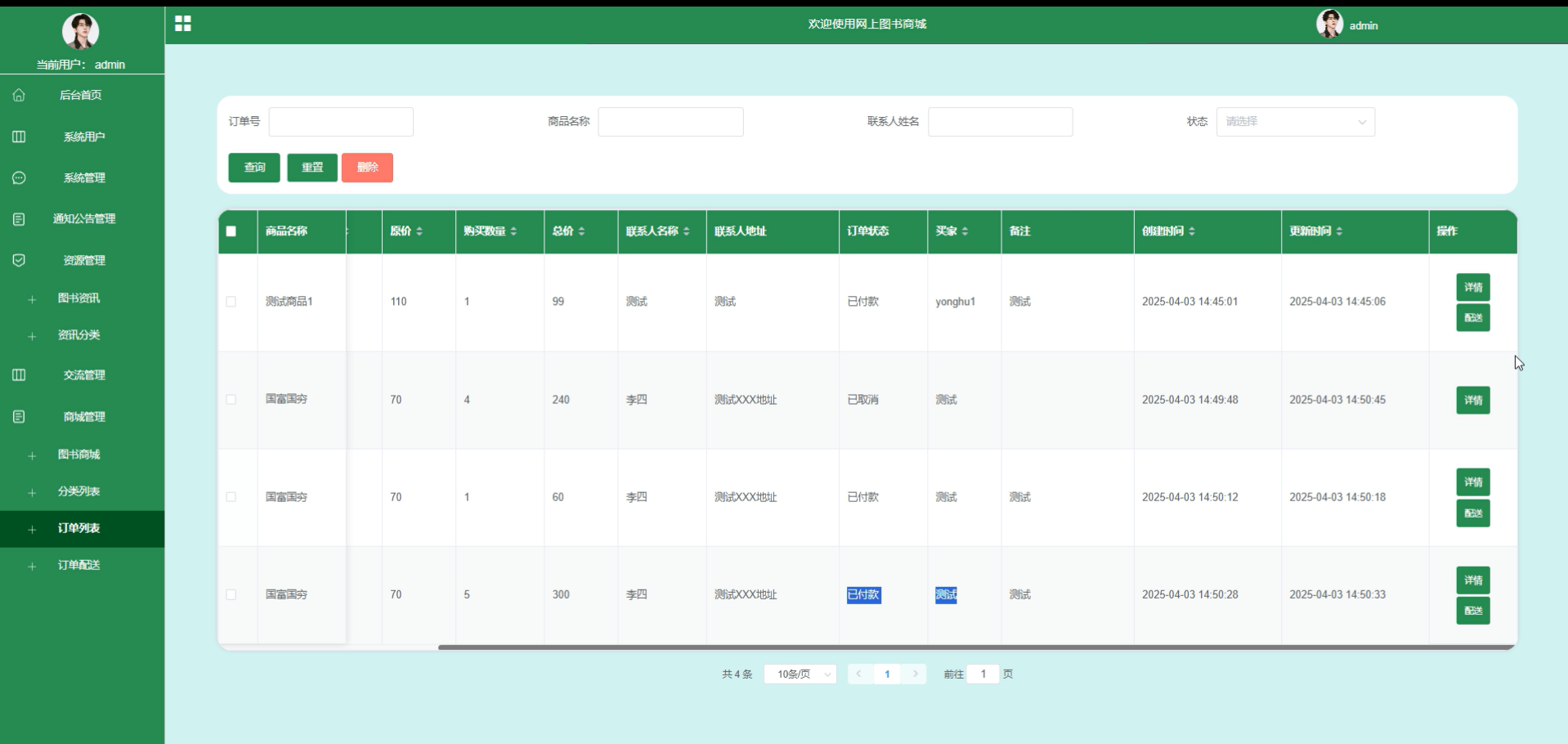

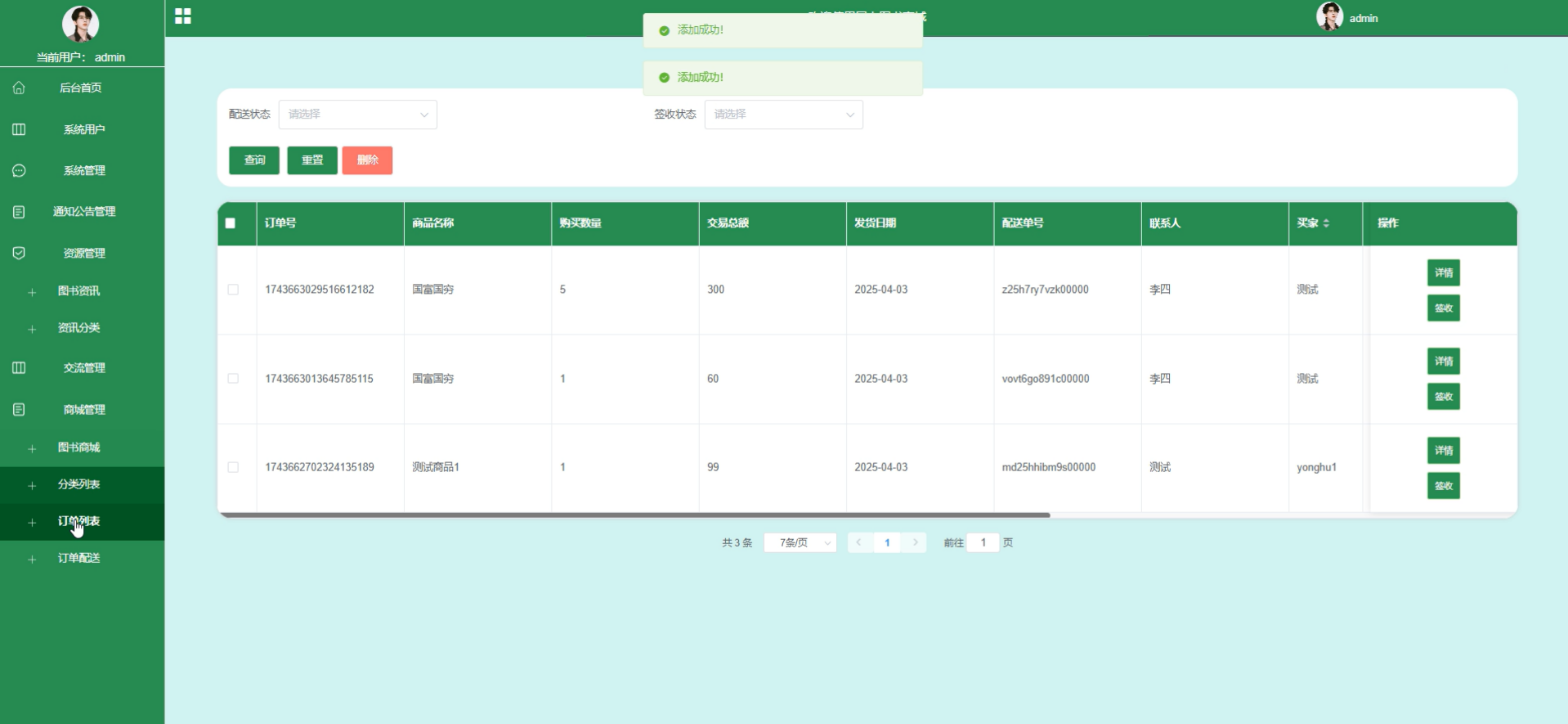

5.2.7 商城管理界面

6 系统测试

6.1 测试目的

6.2 测试用例

6.3 测试结果

结  论

参考文献

1绪  论

1.1研究背景

随着互联网技术的迅猛发展，线上购物逐渐成为人们日常消费的一部分，特别是在图书领域，线上图书商城凭借其便捷的购买方式和丰富的图书资源，得到了广泛的应用。传统的线下图书购买模式由于受限于地域、时间和人力等因素，无法满足用户对多样化图书需求的快速响应，而线上平台则提供了一个更加高效的解决方案。然而，尽管目前市面上已有多种图书商城系统，但大多数系统在用户体验、功能完善度、运营管理等方面仍存在一定不足，尤其在系统的维护、数据管理和资源配置等方面，仍有提升空间。为了解决这些问题，基于Django框架的网上图书商城应运而生，它不仅能够提供图书浏览、购买、评论等基本功能，还能够通过集中的管理平台简化管理流程，提升图书商城的运营效率。利用现有的Python语言和Django框架，构建一套高效、稳定的系统，既可以满足日益增长的用户需求，又能为管理员提供便捷的资源管理工具，是当下电商平台面临的一个重要课题。

1.2研究目的和意义

构建一个功能全面、易于管理且具有高效性能的网上图书商城系统，旨在提升图书销售平台的运营效率，改善用户购物体验。随着电商行业的不断发展，尤其是图书销售这一细分领域，如何利用现代化技术实现资源的合理配置和优化管理，成为了电商平台发展的核心问题之一。系统通过Python和Django技术栈，不仅能确保后台数据的稳定处理，还能够简化管理工作流程，提高图书资源管理的精度与效率。研究的意义不仅体现在技术层面的创新与实现，更在于其能够推动图书行业的发展，提升用户的购物体验，使得图书购买过程更加高效、便捷。此外，通过对系统功能模块的完善，管理员能够更轻松地进行图书资源的管理、订单配送和用户信息处理，极大地提升了商城的运营效率，促进了线上图书市场的良性发展。因此，研究与设计基于Django的图书商城系统，不仅具有重要的学术价值，还在实际应用中具有深远的影响。

1.3国内外研究现状

在国内，Django框架作为一种开源的Web开发框架，已广泛应用于各类在线商城、内容管理系统和电子商务平台的开发。国内研究者多从技术架构、系统功能与用户体验等角度出发，探讨如何利用Django框架及其相关技术提升电商平台的性能与稳定性。Python作为Django的核心编程语言，因其简洁高效的特性，在电商平台的开发中得到了广泛的应用。在图书商城系统的实现上，国内学者研究了如何通过Python与Django框架来构建高效的数据交互与处理机制，特别是在数据库管理和后台操作上，Python的高效性能为系统提供了良好的支撑。MySQL数据库在国内电子商务系统中也得到了广泛应用，研究者探讨了如何通过合理的数据库设计与优化，提高数据存取的效率，保障系统在高并发情况下的稳定运行。尽管如此，国内现有的图书商城系统在功能的多样性和系统的拓展性上仍然有一定的局限，如何通过技术创新进一步提升系统的整体性能与管理效率，仍是亟待解决的问题。

国外在基于Django框架和Python语言的网上图书商城系统研究方面，起步较早，积累了丰富的实践经验。许多国外学者研究了如何通过Django框架实现高效的系统架构设计，尤其是在数据库管理、用户数据存储与处理方面，MySQL数据库作为数据存储的解决方案，广泛应用于国外的图书商城系统中。国外的研究成果表明，Django框架凭借其强大的后台管理和灵活的数据库交互能力，能够帮助开发者高效地实现功能模块的整合与扩展。在图书商城的开发中，国外学者探索了通过Python与Django框架构建的系统在数据查询优化、订单处理和库存管理方面的优势。基于MySQL数据库的关系型数据模型，使得商城系统能够快速响应大量商品信息和用户数据的实时变化，保障了平台在大规模用户访问下的稳定性。尽管国外在系统架构和技术实现上取得了一定的成绩，但在特定文化和语言环境下的本地化适配方面，仍然需要更多的探索与改进。

综合国内外研究现状，可以看出，基于Django框架、Python语言和MySQL数据库的图书商城系统在全球范围内均得到了广泛应用，并取得了显著成果。国内在应用Django框架方面的研究集中于系统架构和数据库管理，而国外则在大规模系统优化与用户体验方面取得了更为深入的研究。尽管如此，国内外研究普遍面临的挑战仍然是如何进一步提高系统的扩展性、性能和稳定性，尤其是在高并发场景下的数据管理与处理能力。因此，在现有技术的基础上，如何通过优化数据库设计、加强系统的功能模块整合及提升前端与后端的交互效率，仍是未来研究的重点方向。

1.4论文结构与章节安排

本文的结构按逻辑顺序分为以下几个章节：

第1章绪论，本章节介绍研究背景和意义，回顾当前研究现状，并阐明本文主要组织结构。

第2章系统关键技术，本章节将对网上图书商城的实现关键技术进行简要介绍。

第3章系统分析，本章节基于市场调研，分析网上图书商城的可行性、功能、角色、性能等需求，明确各模块的业务需求。

第4章系统设计，本章节详细阐述系统的整体架构设计，包括前后端结构、数据库设计及功能模块的设计思路。

第5章系统实现，本章节介绍系统各主要模块的具体实现，包括代码示例、业务逻辑及界面设计等。

第6章系统测试，本章节描述系统的测试方法及结果，分析系统的性能、稳定性及用户反馈。

第7章结论，本章节对主要对研究成果进行总结。

2关键技术介绍

2.1B/S体系结构

B/S体系[1]，即Browser/Server体系，是一种常见的网络应用程序架构。其工作原理基于客户端与服务器之间的请求-响应模型。用户通过浏览器向服务器发送请求，服务器接收到请求后进行处理，并生成相应的响应结果，最终将响应返回给客户端。浏览器接收到服务器返回的响应后，解析其中的标记语言（如HTML[2]），并根据CSS样式表和PythonScript脚本来渲染页面，呈现给用户。用户可以与页面进行交互，例如点击链接、填写表单等操作，这些操作会触发新的请求，循环执行上述过程。

2.2Django框架

Django是一个使用Python语言开发的Web应用程序框架[3]。它提供了一种简单而强大的方式来构建复杂的网站和应用程序。通过使用Django，开发人员可以更轻松地处理数据库、创建用户界面和处理用户请求。它还提供了一个自动生成管理界面的功能，使得管理后台数据变得更加简单。Django还具有强大的安全功能，可以保护网站免受常见的网络攻击[4]。总之，Django是一个非常实用和易于学习的框架，适用于各种规模的Web项目。无论你是初学者还是经验丰富的开发人员，都可以从Django的便利性和灵活性中受益。

2.3MySQL数据库

MySQL是一种广泛使用的开源关系型数据库管理系统[5]（RDBMS），其稳定性、可靠性和卓越性能使其成为众多应用程序的首选数据库。MySQL支持标准SQL语法，并提供丰富的功能和特性，如事务处理、触发器和存储过程等，以满足开发者对数据管理和操作的需求。MySQL具有良好的可扩展性，支持主从复制、分布式架构和集群部署，适用于各种规模和负载的应用场景。作为一个开源项目，MySQL拥有庞大的用户社区和活跃的开发者社区，为用户提供了丰富的文档、教程和支持资源。总之，MySQL是一款可靠、强大且灵活的关系型数据库管理系统[6]，通过其卓越性能和可扩展性，帮助开发者高效地管理和操作数据，并得到了广大用户的认可和应用。

2.4Python语言

Python是一种简洁易读、跨平台且功能强大的编程语言[7]。它拥有庞大而活跃的社区，提供了丰富的第三方库和框架，如NumPy、Pandas和Django，使开发人员能够快速构建各种应用程序。Python在数据处理和科学计算方面表现出色，通过相关库和工具，可以进行数据分析、机器学习和科学计算等任务。此外，Python广泛应用于Web开发[8]、自动化脚本、网络爬虫等领域，其多样性使其成为一个全能的编程语言。无论你是初学者还是有经验的开发者，Python的简单语法、跨平台性以及强大的社区支持都能为你提供高效、优雅和可靠的编程体验。总之，Python是一个强大而灵活的编程语言，深受开发人员喜爱，并在各个领域得到广泛应用。

3系统分析

3.1可行性分析

3.1.1技术可行性

在技术可行性方面，选择使用Python作为开发语言，结合相应的框架Django，以实现系统的功能需求。Python作为一种简洁而强大的编程语言，具有丰富的库支持和成熟的开发社区，可以满足网上图书商城的开发需求。Django作为Python的Web框架，提供了高度可扩展的开发环境，使得系统的设计和实现更加便捷和高效。

3.1.2经济可行性

系统开发采用开源技术栈，降低了软件授权与工具采购成本。Django框架简化了开发流程，缩短了项目周期，减少了人力投入。此外，借助云计算资源部署系统，可根据实际需求灵活调整服务器配置，进一步降低硬件成本。总体而言，该方案在经济上具有较高性价比，适合中小型企业或初创团队实施。

3.1.3操作可行性

在操作可行性方面，本系统设计注重用户体验，采用了直观易用的界面设计，并提供详细的帮助文档支持，确保用户可以轻松上手使用各项功能。无论是用户还是后台管理员，都能通过简洁明了的操作流程完成信息查询和管理等任务。因此，从用户操作的角度来看，本系统具备良好的操作可行性。

3.2系统功能需求分析

系统功能需求包括用户端和管理员端的基本功能。用户端应提供图书浏览、搜索、分类、购物车、订单管理等功能，用户可以方便地查找、购买图书，并完成支付和订单追踪。管理员端需要具备图书信息管理、用户管理、订单处理等功能，能够有效管理平台上的图书、订单和用户数据。系统还应具备安全的支付功能，确保交易的安全性，同时提供权限管理和日志记录功能，保障平台操作的安全性。为了提升用户体验，系统需要支持高效的响应速度和高并发处理能力，确保平台在访问量大的情况下依然流畅运行。总体来说，系统设计应简单易用、安全稳定，满足用户与管理员的需求，保证平台的顺畅运营。具体描述如下：

（1）注册用户模块：

首页：用户可以浏览平台的推荐书籍、热门图书和最新活动，快速获取平台资讯。

交流论坛：用户可以在论坛内发帖、回复和参与讨论，分享阅读体验和书籍推荐。

通知公告：用户查看平台发布的重要通知和公告，及时了解最新的活动和系统更新。

图书资讯：用户浏览最新的图书相关新闻、评论和书单推荐，获取书籍相关的深度信息。

图书商城：用户可以浏览、搜索、购买图书，查看图书详细信息并进行在线支付。

商城管理（我的购物车）：用户查看和管理购物车中的图书，修改商品数量或删除不需要的商品。

商城管理（我的订单）：用户查看自己的历史订单，跟踪订单状态，进行退换货申请。

个人中心：用户可以查看和更新个人信息、管理收藏书籍、查看已评论书籍及管理订单配送。

(2)管理员端功能分析

后台首页：管理员可以查看平台的概况，包括用户统计、订单信息、系统健康状态等重要数据。

系统用户：管理员负责管理平台用户账号，包括新增、删除、修改普通用户及管理员权限。

系统管理（轮播图管理）：管理员可以更新平台首页的轮播图，设置图像、链接和展示顺序。

通知公告管理：管理员发布、编辑、删除通知公告，确保用户及时获得平台重要信息。

资源管理：管理员管理图书资讯和分类信息，更新书籍推荐、新闻资讯等内容。

交流管理：管理员负责论坛内容审核、删除不当言论，并维护论坛秩序。

商城管理：管理员管理图书商品的上架、下架、价格调整，并处理订单及配送情况。

3.3系统用例分析

3.3.1注册用户用例分析

注册用户角色用例图如下所示。

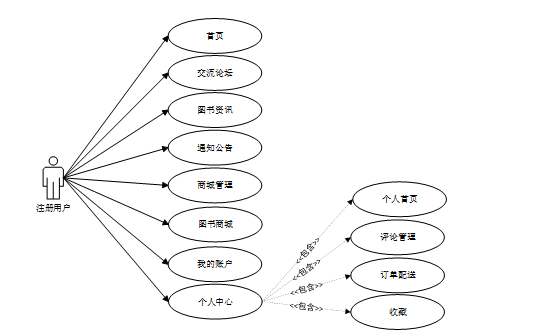

图3-1 注册用户用例图

3.3.2管理员用例分析

管理员角色用例图如下所示。

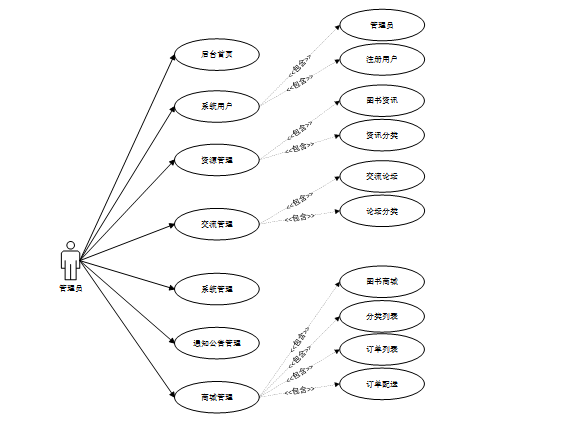

图3-2 管理员用例图

3.4非功能需求分析

系统非功能需求指的是性能需求，即对一个系统的性能需求进行分析和定义的过程。在进行性能需求分析时，因此网上图书商城的设计与实现主要需要考虑以下几个方面的性能需求：

响应时间：响应时间是指系统在接收到请求后，作出响应的时间。根据具体的业务需求和用户体验要求，可以确定系统在不同场景下的响应时间要求。

吞吐量：吞吐量是指系统在一定时间内处理的事务或请求的数量。根据业务需求和用户量的估计，可以确定系统需要支持的最大吞吐量。

并发用户数：并发用户数是指系统在同时使用的用户数量。根据预期的用户量和并发访问需求，可以确定系统需要支持的最大并发用户数。

可扩展性：可扩展性是指系统在面对用户量增加或并发访问需求增加时，能否通过增加硬件资源或调整系统架构来满足需求。根据预期的用户增长和扩展计划，可以确定系统需要具备的可扩展性要求。

故障处理能力：系统对故障的处理能力是指在出现错误或故障时，系统能够快速、准确地识别、定位并处理故障的能力。根据业务的重要性和对故障处理的要求，可以确定系统需要具备的故障处理能力。

安全性：系统在性能需求分析中，也需考虑安全方面的需求，如数据的保密性、完整性和可用性等。根据具体的安全需求和合规要求，可以确定系统需要满足的安全性需求。

通过对这些性能需求进行详细分析和定义，可以为网上图书商城的设计和开发提供指导，确保系统在满足预期的性能需求的同时，具备良好的性能和可靠性。

3.5系统流程分析

3.5.1用户注册登录流程

用户注册登录模块主要是为了方便用户和管理员能够安全地访问系统并管理自己的信息。用户通过浏览器访问网上图书商城，首先进入的是系统的登录页面。在登录页面，用户可以选择自己的账户角色，并输入相应的账号和密码。系统接收到用户的登录请求后，会将提供的账号和密码与数据库中存储的信息进行比对。如果账号或密码为空或者不匹配，则提示用户重新输入，并停留在登录界面。当账号和密码正确无误时，系统根据用户类型跳转到对应的首页界面。用户注册登录流程如下图所示。

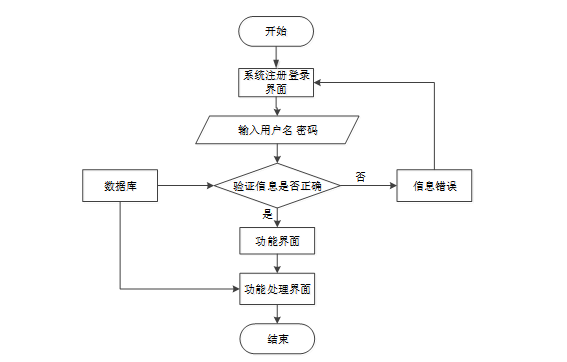

图3-3 用户注册登录流程图

3.5.2用户购买图书商城流程

用户购买图书商品的流程始于访问系统主页，通过浏览商品列表或使用搜索功能找到目标商品。在商品详情页，用户可查看商品图片、价格、库存等信息，并选择规格后将商品加入购物车或直接下单。进入购物车后，用户可以调整商品数量、删除不需要的商品，并在确认无误后进入结算页面。在此阶段，用户需填写收货地址、选择支付方式并提交订单。支付完成后，用户可在“我的订单”中查看订单状态，并在收到商品后进行评价或申请售后服务。用户图书商品流程图如下图所示。

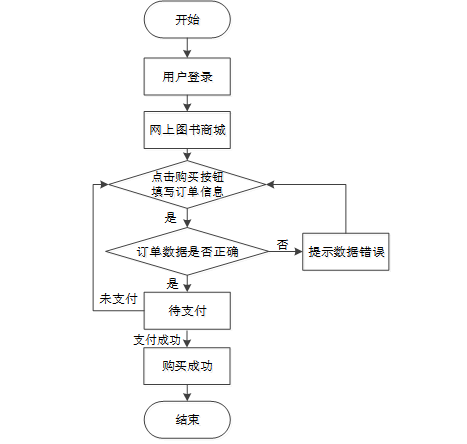

图3-4 购买图书商城商品流程图

3.5.3管理员网上图书商城管理流程

管理员对网上图书商城的管理流程包括商品的新增、编辑、上下架以及分类维护等多个环节。首先，管理员通过后台管理系统录入商品基本信息，如名称、价格、库存、规格、简介等，并上传商品图片。接着，管理员根据商品类别将其归类，确保商品展示逻辑清晰。在商品上架前，管理员还需审核商品信息的完整性和准确性。当商品需要下架或更新时，管理员可通过编辑功能修改商品详情或直接将其下架。此外，管理员还可以批量导入商品数据以提高效率，并定期检查商品库存状态，及时补充或调整相关信息，确保平台商品信息的实时性和有效性。管理员网上图书商城管理流程图如下图所示。

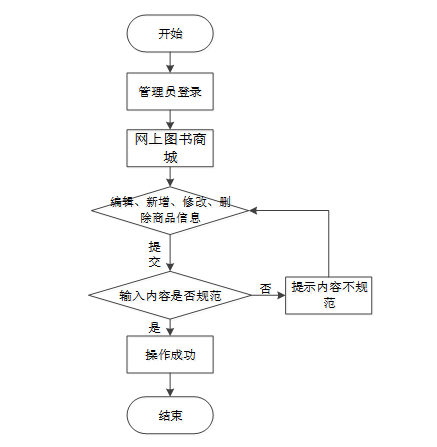

图3-5 管理员网上图书商城管理流程图

4系统设计

4.1系统架构设计

从技术角度来看，网上图书商城的架构设计至关重要。我们将采用MVC架构，包括表现层、业务逻辑层和数据访问层。表现层负责用户界面展示，业务逻辑层处理核心功能逻辑，数据访问层负责数据库交互。通过三层架构模式，确保系统的可靠性和可扩展性。

系统架构图如图4-1所示。

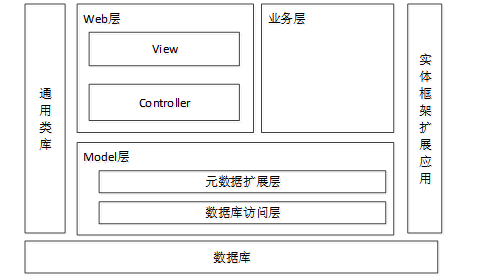

图4-1 系统架构图

4.2功能模块设计

通过整体功能模块设计，我们将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。系统总体功能模块图如下图所示。

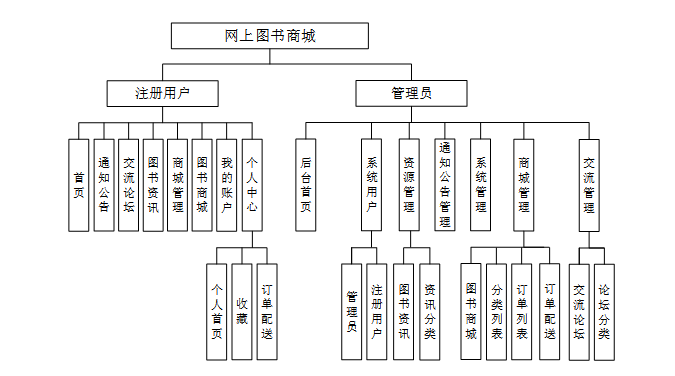

图4-2 系统功能模块图

4.3数据库设计

4.3.1概念设计

借助先进的系统，E-R图使其他用户可以快速轻松地了解系统的功能以及他们之间的关系。根据网上图书商城分析结果，本网上图书商城总体E-R图如下图所示。

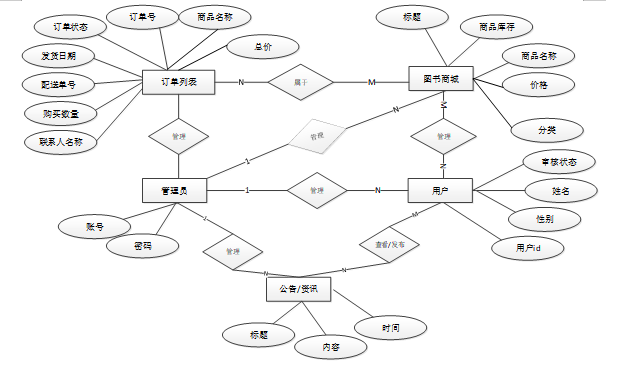

图4-3 系统总体E-R图

4.3.2逻辑设计

所有系统的应用数据相互区分。一旦在相应的系统中实现，它们将与自己相应的网络和服务器通信。所以这个系统可以连接这些数据。当我们选择桥梁截面时，以下将简要介绍如何建立系统。在单击上一个按键的时候，就会自动在对话框中弹出数据源的名字，之后再单击下一个按键时，就在填写相对应的身份验证和登录信息。按照系统功能设计的特点与职能模块的分类，网上图书商城的总体设计和实施过程一共涉及到了几个资料表格。

根据E-R图，建立各个实体的数据表。由于本系统数据库数据表数量较多，所以只选取部分表单作为案列，如下所示：

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-address（收货地址）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	address_id	int		是	是	收货地址
2	name	varchar	32	否	否	姓名
3	phone	varchar	13	否	否	手机
4	postcode	varchar	8	否	否	邮编
5	address	varchar	255	是	否	地址
6	user_id	mediumint		是	否	用户ID
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	default	tinyint		是	否	默认判断

表 4-3-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-4-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-5-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-6-book_mall（图书商城）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	book_mall_id	int		是	是	图书商城ID
2	book_author	varchar	64	否	否	图书作者
3	name_of_publisher	varchar	64	否	否	出版社名称
4	book_specifications	varchar	64	否	否	图书规格
5	collect_len	int		是	否	收藏数
6	comment_len	int		是	否	评论数
7	cart_title	varchar	125	否	否	标题
8	cart_img	text	65535	否	否	封面图
9	cart_description	varchar	255	否	否	描述
10	cart_price_ago	double		是	否	原价
11	cart_price	double		是	否	卖价
12	cart_inventory	int		是	否	商品库存
13	cart_type	varchar	64	是	否	商品分类
14	cart_content	longtext	4294967295	否	否	正文
15	cart_img_1	text	65535	否	否	主图1
16	cart_img_2	text	65535	否	否	主图2
17	cart_img_3	text	65535	否	否	主图3
18	cart_img_4	text	65535	否	否	主图4
19	cart_img_5	text	65535	否	否	主图5
20	create_time	datetime		是	否	创建时间
21	update_time	timestamp		是	否	更新时间

表 4-7-cart（购物车）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	cart_id	int		是	是	购物车ID
2	title	varchar	64	否	否	标题
3	img	varchar	255	是	否	图片
4	user_id	int		是	否	用户ID
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	state	int		是	否	状态：使用中，已失效
8	price	double		是	否	单价
9	price_ago	double		是	否	原价
10	price_count	double		是	否	总价
11	num	int		是	否	数量
12	goods_id	mediumint		是	是	商品id
13	type	varchar	64	是	否	商品分类
14	description	varchar	255	否	否	描述

表 4-8-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-9-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-10-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-11-forum（论坛）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	forum_id	mediumint		是	是	论坛ID
2	display	smallint		是	否	排序
3	user_id	mediumint		是	否	用户ID
4	nickname	varchar	16	否	否	昵称
5	praise_len	int		否	否	点赞数
6	hits	int		是	否	访问数
7	title	varchar	125	是	否	标题
8	keywords	varchar	125	否	否	关键词
9	description	varchar	255	否	否	描述
10	url	varchar	255	否	否	来源地址
11	tag	varchar	255	否	否	标签
12	img	text	65535	否	否	封面图
13	content	longtext	4294967295	否	否	正文
14	create_time	timestamp		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	avatar	varchar	255	否	否	发帖人头像
17	type	varchar	64	是	否	论坛分类
18	istop	int		是	否	是否置顶

表 4-12-forum_type（论坛分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	name	varchar	16	是	否	分类名称
3	description	varchar	255	否	否	描述
4	url	varchar	255	否	否	外链地址
5	father_id	smallint		是	否	上级分类ID
6	icon	varchar	255	否	否	分类图标
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-13-goods（商品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	goods_id	mediumint		是	是	产品ID
2	title	varchar	125	否	否	标题
3	img	text	65535	否	否	封面图：用于显示于产品列表页
4	description	varchar	255	否	否	描述
5	price_ago	double		是	否	原价
6	price	double		是	否	卖价
7	sales	int		是	否	销量
8	inventory	int		是	否	商品库存
9	type	varchar	64	是	否	商品分类
10	hits	int		是	否	点击量
11	content	longtext	4294967295	否	否	正文
12	img_1	text	65535	否	否	主图1
13	img_2	text	65535	否	否	主图2
14	img_3	text	65535	否	否	主图3
15	img_4	text	65535	否	否	主图4
16	img_5	text	65535	否	否	主图5
17	create_time	timestamp		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	customize_field	text	65535	否	否	自定义字段
20	source_table	varchar	255	否	否	来源表
21	source_field	varchar	255	否	否	来源字段
22	source_id	int		是	否	来源ID
23	user_id	int		否	否	添加人

表 4-14-goods_type（商品类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	int		是	是	商品分类ID
2	father_id	smallint		是	否	上级分类ID
3	name	varchar	255	否	否	商品名称
4	desc	varchar	255	否	否	描述
5	icon	varchar	255	否	否	图标
6	source_table	varchar	255	否	否	来源表
7	source_field	varchar	255	否	否	来源字段
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-15-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-16-logistics_delivery（物流配送）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	logistics_delivery_id	int		是	是	物流配送ID
2	order_number	varchar	64	否	否	订单号
3	product_name	varchar	64	否	否	商品名称
4	purchase_quantity	varchar	64	否	否	购买数量
5	total_transaction_amount	double		否	否	交易总额
6	the_date_of_issuance	date		否	否	发货日期
7	delivery_number	varchar	30	否	否	配送订单
8	ordinary_users	int		否	否	普通用户
9	shipping_address	varchar	64	否	否	收货地址
10	delivery_status	varchar	64	否	否	配送状态
11	signing_status	varchar	64	否	否	签收状态
12	recommend	int		是	否	智能推荐
13	contact_name	varchar	255	否	否	联系人名字
14	merchant_id	int		否	否	商家id
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间

表 4-17-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-18-order（订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_id	int		是	是	订单ID
2	order_number	varchar	64	否	否	订单号
3	goods_id	mediumint		是	是	商品ID
4	title	varchar	255	否	否	商品标题
5	img	varchar	255	否	否	商品图片
6	price	double		是	否	价格
7	price_ago	double		是	否	原价
8	num	int		是	否	数量
9	price_count	double		是	否	总价
10	norms	varchar	255	否	否	规格
11	type	varchar	64	是	否	商品分类
12	contact_name	varchar	32	否	否	联系人姓名
13	contact_email	varchar	125	否	否	联系人邮箱
14	contact_phone	varchar	11	否	否	联系人手机
15	contact_address	varchar	255	否	否	收件地址
16	postal_code	varchar	9	否	否	邮政编码
17	user_id	int		是	否	买家ID
18	merchant_id	mediumint		是	否	商家ID
19	create_time	timestamp		是	否	创建时间
20	update_time	timestamp		是	否	更新时间
21	description	varchar	255	否	否	描述
22	state	varchar	16	是	否	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	否	否	订单备注
24	delivery_state	varchar	16	否	否	发货状态：未配送，已配送
25	vip_discount	double		否	否	折扣

表 4-19-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	contact_information	varchar	64	否	否	联系方式
4	user_gender	varchar	64	否	否	用户性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-20-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-21-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-22-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-23-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-24-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

5系统实现

5.1前台用户模块的实现

5.1.1用户注册界面

用户可以通过注册功能创建个人账号，填写包括用户名、密码、邮箱或手机号等基本信息完成注册流程。系统会对输入信息进行校验，确保唯一性和格式正确性，并将用户数据存储至数据库中，同时发送验证邮件或短信以确认账户有效性。用户注册界面如下图所示。

图5-1 用户注册界面

5.1.2用户登录界面

用户登录模块为前台用户提供安全快捷的访问方式。登录页面设计简洁明了，用户只需输入用户名及密码即可完成身份验证。登录成功后，用户将被重定向至系统首页页面。对于忘记密码的用户，提供了找回密码功能，通过邮箱或手机号接收重置链接，保障账户安全。用户登录界面如下图所示。

图5-2 用户登录界面

5.1.3前台首页界面

前台首页界面是用户访问系统的入口页面，它应该展示平台的主要功能和特色，并提供导航链接以便用户浏览和搜索。首页界面的设计应注重页面的美观性和用户体验，同时也需要考虑页面的加载速度和响应性能。系统前台首页以上中下的布局进行展示，正上方是提供系统搜索功能和系统功能导航栏，中间是轮播图，下面是展示平台的网上图书商城推荐、网站公告展示等内容。前台首页界面如下图所示。

图5-3 前台首页界面

5.1.4图书资讯界面

图书资讯模块为用户提供网上图书商城相关的行业动态、知识文章等内容，增强平台的吸引力和用户粘性。用户可以通过分类浏览或关键词搜索快速找到感兴趣的文章，同时支持查看文章详情并按时间顺序翻阅历史资讯。图书资讯界面如下图所示。

图5-4 图书资讯界面

5.1.5图书商城界面

图书商城是用户浏览和选购商品的核心模块，提供商品列表展示、分类筛选及搜索功能。用户可以根据价格、销量或新品等条件排序商品，通过点击进入商品详情页了解具体信息，包括图片、价格、库存及描述等，并进行立即购买或添加至购物车。图书商城展示界面如下图所示。

图5-5 图书商城商品展示界面

订单支付界面如下图所示。

图5-6 订单支付界面

5.1.6商城管理界面

商城管理模块主要包括“我的购物车”、“我的订单”和“我的地址”功能。用户可通过“我的购物车”添加或移除商品，调整购买数量，并一键结算生成订单；“我的订单”支持查看所有订单的状态，并提供取消订单和申请售后的功能；“我的地址”则允许用户新增、编辑或删除收货地址，同时可设置默认地址以便快速下单，确保购物流程便捷高效。

我的购物车界面如下图所示。

图5-7 我的购物车界面

我的订单界面如下图所示。

图5-8 我的订单界面

我的地址界面如下图所示。

图5-9 我的地址界面

5.1.7个人中心界面

用户可以查看和更新个人信息、管理收藏书籍、查看已评论书籍及管理订单配送。个人中心界面如下图所示。

图5-10个人中心界面

5.2后台管理模块的实现

5.2.1后台登录界面

管理员通过后台登录模块验证身份后进入管理系统，该模块支持账号密码登录，并可选择记住登录状态或进行双因素认证以增强安全性。登录失败时提供错误提示，确保管理员账户的安全性。界面如下图所示。

图5-11 后台登录界面

5.2.2后台首页界面

后台首页模块是管理员了解系统整体运营状况的核心界面，主要展示关键数据统计和可视化图表。通过该模块，管理员可以查看商品销售金额、销售数量等统计信息，并支持按时间范围筛选数据。后台首页界面如下图所示。

图5-12 后台首页界面

5.2.3系统用户界面

系统用户模块用于管理员对注册用户账号进行统一管理，包括新增、编辑、删除用户信息以及调整用户权限状态。管理员可以通过搜索功能快速定位目标用户，并批量导入或导出用户数据。此外，模块还支持用户状态管理，确保系统的安全性与规范性。系统用户界面如下图所示。

图5-13 系统用户界面

5.2.4交流管理界面

管理员负责论坛内容审核、删除不当言论，并维护论坛秩序。交流管理界面如下图所示。

图5-14 交流管理界面

5.2.5系统管理界面

轮播图模块为管理员提供管理首页展示内容的功能，支持上传图片、设置链接地址以及调整显示顺序。管理员可以通过该模块灵活更新平台的宣传内容，吸引更多用户关注。系统通过后端接口将数据存储至数据库，确保前端展示效果与后台配置一致。轮播图管理界面如下图所示。

图5-16 轮播图管理界面

5.2.6资源管理界面

资源管理模块主要用于管理和发布图书资讯及分类信息，帮助管理员丰富平台内容。管理员可以创建、编辑或删除图书资讯，并对资讯进行分类管理，确保内容组织清晰有序。资源管理界面如下图所示。

图5-17 资源管理界面

5.2.7商城管理界面

商城管理模块负责管理员对网上图书商城的商品管理、订单处理及配送管理等工作。管理员可通过该模块维护商品信息，并对商品进行上下架操作。在订单管理方面，管理员能够查看订单状态、更新配送信息。订单列表界面如下图所示。

图5-18 订单列表管理界面

订单配送界面如下图所示。

图5-19 订单配送界面

6系统测试

6.1测试目的

测试是为了验证系统在功能、性能、安全性和用户体验等方面的表现。通过测试，可以发现并修复潜在的问题和缺陷，确保系统的正常运行和稳定性。功能验证确保各项功能按设计要求运行；性能评估评估系统的响应时间和并发处理能力；安全检测确保系统的身份认证和数据传输安全；用户体验评估提升界面友好性和操作流程；兼容性测试确保系统在不同设备和浏览器上的兼容性。通过全面的测试，系统将更可靠地支持用户需求，并提供优质的用户体验。

6.2测试用例

对以下功能进行测试，包括包括用户注册、用户登录、图书商城搜索、图书商城商品查看、图书商城商品添加、图书商城商品购买，具体测试用例如下表所示。

表6-1 用户注册测试用例表

用例编号	用例名称	测试步骤	测试结果
6-1	用户注册	1. 输入有效注册信息，包括用户名、密码和联系方式。	注册成功，系统保存用户信息。
		2. 点击注册按钮进行提交。	跳转至登录页面。
		3. 检查是否成功注册并跳转至登录页面。	用户成功注册，可以登录使用。

表6-2 用户登录测试用例表

用例编号	用例名称	测试步骤	测试结果
6-2	用户登录	1. 输入正确用户名和密码。	登录成功，系统验证通过。
		2. 点击登录按钮进行验证。	跳转至用户首页。
		3. 检查是否成功登录并跳转至用户首页。	用户成功登录，进入用户首页。

表6-3 图书商城商品搜索测试用例表

用例编号	用例名称	测试步骤	测试结果
6-3	图书商城商品搜索	1. 在搜索框输入关键词，如商品名称。	显示相关商品列表。
		2. 点击搜索按钮进行搜索。	匹配关键词的图书商城商品显示在搜索结果中。
		3. 检查是否显示相关图书商城列表。	用户看到与搜索关键词匹配的图书商城商品。

表6-4 图书商城商品查看测试用例表

用例编号	用例名称	测试步骤	测试结果
6-3	图书商城商品搜索	1. 点击图书商城商品。	显示所有图书商城商品列表。
		2. 进入详情页浏览。	展示图书商城商品详情页。
		3. 检查是否显示图书商城商品是否正常展示。	图书商城商品展示正常。

表6-5 图书商城商品添加测试用例表

用例编号	用例名称	测试步骤	测试结果
6-4	图书商城商品添加	1. 进入后台图书商城管理界面，点击添加按钮。	显示图书商城商品信息添加页面。
		2. 正确填写并提交相关信息。	信息填写完整准确。
		3. 检查是否提交成功，并检查图书商城商品信息是否成功添加至平台。	图书商城商品信息成功添加至平台。

表6-6 图书商城商品购买测试用例表

用例编号	用例名称	测试步骤	测试结果
6-4	图书商城商品购买	1. 进入前台图书商城详情页，点击购买按钮。	显示图书商城商品信息页面。
		2. 用户正确填写并提交订单相关信息。	订单信息填写完整准确。
		3. 检查是否提交并支付成功，并检查订单信息是否成功添加至平台。	订单信息成功添加至平台，可在个人中心-我的订单列表中查看。

6.3测试结果

经过对用户注册、用户登录、图书商城商品搜索、图书商城商品查看、图书商城商品添加、图书商城商品购买等功能的测试，系统表现稳定，用户注册流程顺畅，登录验证准确，图书商城商品搜索、查看、添加功能有效，图书商城商品购买信息流程顺利。各项功能符合预期，用户可以顺利注册登录，选择所需图书商城商品进行浏览，可以成功发布购买图书商城商品生成订单信息。系统运行良好，用户体验良好，功能完善。

结  论

基于Django框架设计和实现的网上图书商城系统，充分发挥了Django强大的开发能力和灵活性，成功构建了一个高效、稳定且易于维护的电商平台。通过系统的需求分析与功能设计，明确了用户与管理员的核心功能，如用户的图书浏览、购物车管理、订单处理和支付功能，以及管理员的图书管理、订单管理和用户管理等功能模块。

在技术架构上，采用了Django框架作为后台开发工具，Python作为编程语言，MySQL作为数据库系统，确保了系统的高效性和数据的稳定存储。Django的MTV架构清晰地分离了数据、业务逻辑和展示层，使得系统开发过程更加模块化，便于后期的维护与扩展。同时，Django自带的后台管理界面为管理员提供了一个简洁直观的操作平台，极大地提升了管理效率。

系统设计过程中，通过前后端分离和数据表设计的优化，解决了用户高并发访问时的性能瓶颈，确保了图书商城在流量波动情况下的稳定运行。安全性方面，平台实现了用户数据加密、支付信息保护等措施，保障了交易的安全。

总体而言，基于Django的网上图书商城系统，不仅功能全面，用户体验良好，还具备了良好的扩展性和可维护性。未来可以通过引入更多的个性化推荐、智能搜索等先进技术，进一步提升用户体验，并实现更广泛的市场拓展。
