背景

在PCB压合后钻靶工序中，上料对位是影响钻孔质量的第一道环节。人工上料依赖操作员手感，每次放板的角度和力度存在偏差，不同班次之间的对位一致性难以稳定控制。随着多层板和HDI板对钻靶精度要求的提高，如何通过自动化手段提升上料环节的重复定位精度，是该工序升级的一个技术方向。

人工上料的精度局限

人工上料的精度波动源于三个因素：

个体差异：不同操作员的手感、经验和操作习惯不同，同一产线不同班次的放板姿态存在差异。

疲劳累积：长时间重复操作后，操作员注意力下降，放板动作的稳定性随工作时间推移而衰减。

调整耗时：每次更换产品规格时，操作员需手动调整吸盘组位置，调整精度依赖经验，且占用换型时间。

在多层板钻靶场景中，上料对位的偏差会被后续钻孔工序直接继承。如果板件送入钻靶机时的姿态与预设位置存在平移或旋转偏差，钻孔位置将整体偏移，导致层间对准度超标。

自动上料的技术方案

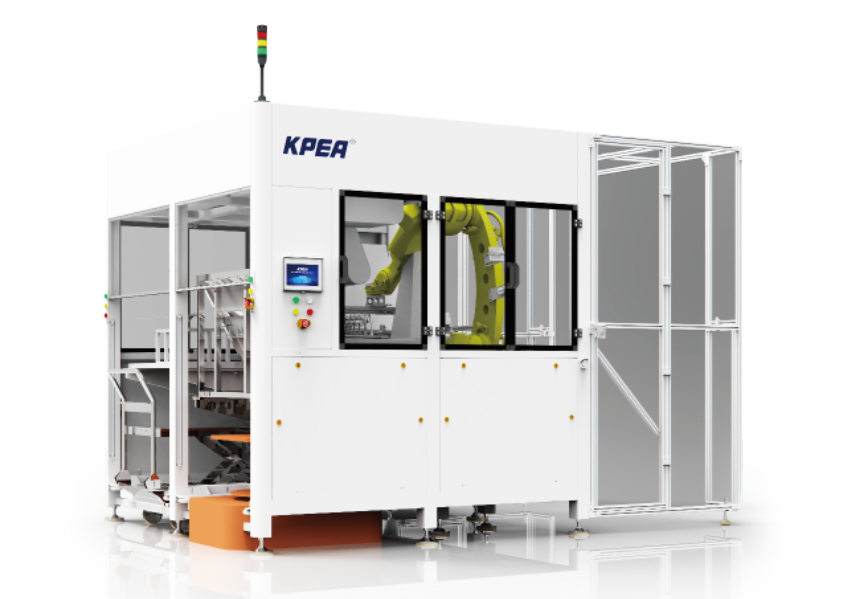

坤鹏伯爵KPRL-5000B六轴双工位钻靶上料机，采用六轴机械手替代人工完成上料对位动作。其核心工作流程如下：

定位完成后，六轴机械手根据反馈信号自动调整姿态，将板件以预设姿态送入钻靶机。手臂可自适应调整位姿，无需人工干预吸盘组位置。

六轴机械手的运动控制

六轴关节式机械手具备六个自由度，可在空间中完成平移和旋转的复合姿态调整。相比人工操作中放板角度只能凭手感估算，机械手通过伺服电机驱动各关节轴，以预设的运动参数执行每次对位动作。

双工位交替作业

配置水平式与斜立式双载具，工位交替作业。一个工位执行上料时，另一个工位同步备料，换料过程无需停机，设计产速稳定在5 Pcs/min。

载具兼容

支持L架与平板载具，适配不同类型钻靶机的上料接口。更换产品规格时，载具切换通过预设参数完成，无需机械调整。

精度分析：一致性优于绝对值

评价自动上料对钻靶精度的改善，核心指标不是“一次对得有多准”，而是“每次对得是否一致”。

人工操作中，即使熟练操作员能将平均对位偏差控制在较小范围，但标准差较大——即每次放板的位置分布在较宽范围内。机械手的优势在于重复定位精度：同一条运动指令执行百次千次，末端位置的一致性远超人工。

设备配备扫码识别系统，每片板件的数据可上传至MES系统。当出现钻孔精度异常时，可回溯到具体板件上，定位问题来源。

主要参数

参数项        规格
设备型号    KPRL-5000B
机械结构    六轴机械手 + 双工位
载具类型    水平式 / 斜立式
板件厚度    0.1mm–6.0 mm
板件尺寸    305×305mm–622×724 mm
产 速          5 Pcs/min
载具兼容    L架 / 平板载具
系统接口    MES / AGV / 扫码识别

适用制程

PCB压合后钻靶制程的自动上料工序，与钻靶机配套使用。

总结

六轴机械手+双工位架构在钻靶上料场景中，以机械手重复定位替代人工手感判断，提升了送板姿态的批次一致性。载具兼容设计为不同规格板件的柔性生产提供了基础，MES数据对接为钻靶工序的质量追溯提供了数据支撑。
