背景

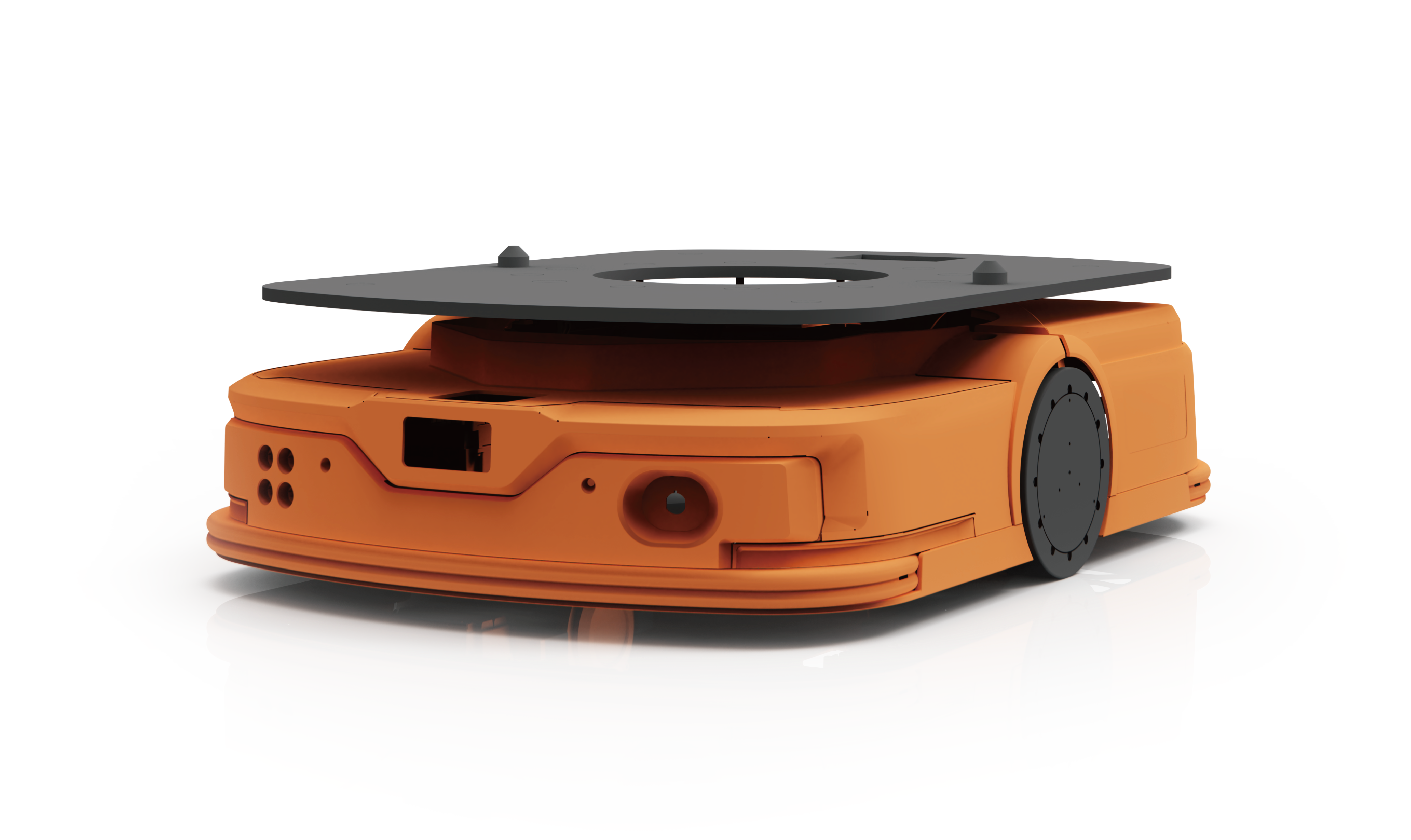

在PCB自动化产线中，AGV（自动导引车）承担工序间的板件转运任务，收放板机则是各工序的上下料节点。两者之间的物流调度配合，直接影响产线节拍的连贯性和设备利用效率。本文基于坤鹏伯爵收放板机的AGV对接方案，分析不同对接方式和产线布局下的物流调度配合。

对接方式

坤鹏伯爵收放板机支持AGV对接，部分机型同时支持推车双模式对接。

AGV对接模式下，AGV根据产线调度系统指令，将满板载具送达收放板机指定工位，同时取走空载具或已加工板件。对接过程中，收放板机与AGV之间通过信号交互确认载具到位状态，机械手再开始取放动作。

推车对接模式适用于尚未部署AGV系统的产线，或作为AGV的备用物流通道。操作员将推车推至指定位置，收放板机以同样方式完成载具识别和取放。两种模式可并行存在，产线物流方案升级时不需要更换收放板设备。

产线布局适配

不同产线布局对物流调度方式有不同要求。直线型产线中，AGV沿主通道单线行驶，在各工序点停靠完成载具交换。U型产线中，AGV行驶路径形成闭环，可通过调度优化减少空车返回时间。多楼层产线中，需配合提升机或货梯完成跨层转运。

收放板机在产线中的位置对AGV调度效率有直接影响。设备靠通道侧布置、预留AGV停靠空间、载具交换区域与AGV行驶路径不交叉，是产线布局中的关键考虑因素。KPRU/L-6440斜立式设计在宽度方向上相对紧凑，可在有限空间内为AGV通道预留更多通行宽度。

载具调度配合

AGV与收放板机的配合周期可拆分为四个阶段：AGV将满板载具送达收放板机上料位→收放板机从上料位取板加工→AGV将空载具从下料位移走或等待满板→载具达到切换条件时触发下一次调度。

在多工序产线中，各收放板机的取放节拍不同，需通过统一的上位系统协调AGV的行驶路径和停靠顺序，避免多台AGV在产线中拥堵或某台收放板机因载具未及时到位而等待。KPRUL-6642三工位联动设计在换料时不需要停机，与AGV的配合节奏更灵活，对AGV调度系统的响应时间窗口要求相对宽松。

系统对接

配备扫码识别系统，可对接MES系统，板件在物流环节的信息可纳入追溯体系。AGV调度系统与MES打通后，可实现从原料仓到各工序节点再到成品仓的全流程板件追踪。

适用机型

坤鹏伯爵在产收放板设备均支持AGV对接。具体对接方式和接口协议以实际交付设备为准。

总结

AGV与收放板机的物流调度配合，核心在于对接方式与产线布局的匹配、载具调度与设备节拍的协调，以及信号交互的可靠性。双模式对接设计为产线从推车到AGV的过渡提供了灵活性，多工位联动则降低了换料环节对AGV调度响应时间的约束。
