引言

在智能仓储物流系统中，工业以太网就像是整个立库的“神经系统”——WMS下达指令，WCS负责调度，PLC控制设备执行，AGV、堆垛机、穿梭车协同运作。然而，这条“神经通路”一旦出现故障，整个仓储系统就会陷入瘫痪。

任务下发失败、设备状态离线、货物无法出入库……生产节拍被打乱，损失往往以分钟计算。

作为一家专注制造业智能仓储物流领域、深耕9年以上的专业团队，宽海智能累计完成近400个项目，每年仍交付60-80个新项目。我们处理过大量通讯故障案例，见证了太多因网络问题导致的停摆。

本文将系统梳理工业以太网六大常见故障——典型现象、可能原因、排查思路、保养提示，希望能为一线运维人员提供一份实用的“排障手册”。

---

故障一：WCS与PLC ping不通

1.1 典型现象

• 从WCS服务器执行ping PLC_IP命令，返回“请求超时”或“目标主机不可达”。
• WCS无法与PLC建立通讯，设备状态显示离线。
• 其他设备与PLC通讯正常，仅WCS异常。

1.2 可能原因

• IP地址配置错误：WCS或PLC的IP地址、子网掩码、网关设置不正确。
• 物理连接问题：网线断裂、水晶头松动、交换机端口故障、中间设备断电。
• 防火墙拦截：WCS服务器防火墙或交换机ACL规则阻止了ICMP或所需端口。
• VLAN隔离：WCS与PLC处于不同的VLAN，且三层路由未配置。

1.3 排查思路

• 确认IP信息：在WCS服务器执行ipconfig（Windows）或ifconfig（Linux），在PLC编程软件中查看其IP地址。确保两者在同一网段，子网掩码一致。
• 测试物理链路：
• 检查网线是否破损，尝试更换网线。
• 查看交换机端口指示灯是否正常闪烁。尝试更换端口。
• 使用线缆测试仪检测网线通断。
• 检查防火墙：临时关闭WCS服务器的防火墙进行测试。若恢复，添加允许ICMP和业务端口的规则。
• 检查VLAN配置：登录交换机查看端口所属VLAN，确认WCS和PLC端口是否在同一VLAN或已配置路由。
• 使用tracert命令：执行tracert PLC_IP观察路由跳数，判断阻塞在哪一跳。

1.4 保养提示

• 建立IP地址分配表，所有设备IP统一登记，避免冲突和错误。
• 定期检查交换机端口状态，标记重要设备端口并监控up/down事件。
• 部署网络监控系统（如Zabbix）对关键设备IP进行自动ping监测，超时告警。

宽海智能经验：宽海智能在近400个项目中，“ping不通”是非常常见的入场问题。凭借对西门子、三菱、欧姆龙等主流PLC的深度掌握，我们能在2小时内恢复通讯。维修保养方面，我们为维保客户建立IP地址管理台账，将原厂缺失的配置信息全部文档化，让后续排查有据可依。

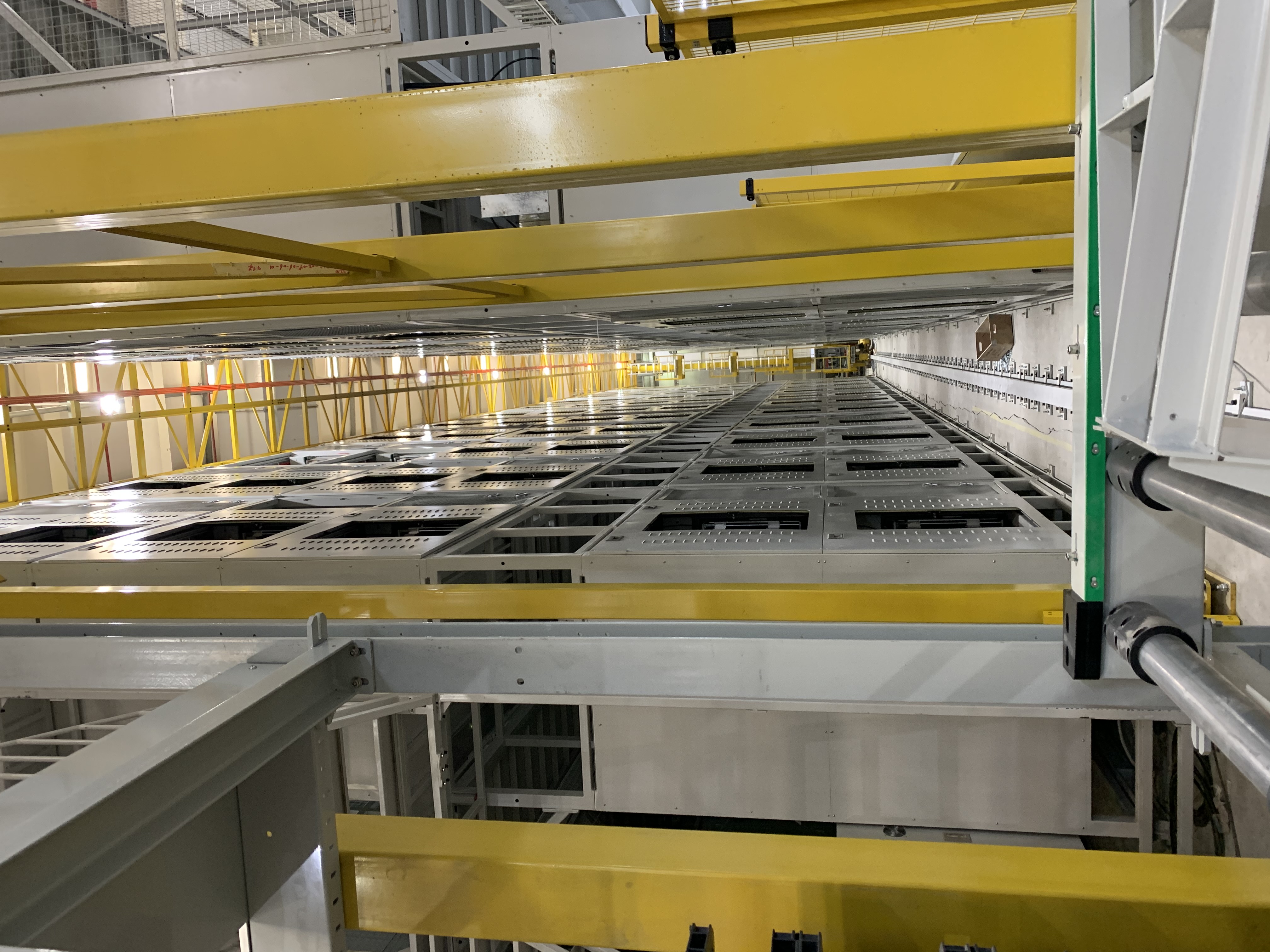

西安某新能源：锂电项目现场照片

---

故障二：工业以太网频繁断线

2.1 典型现象

• WCS与PLC之间的通讯时断时续，任务偶发性失败。
• 交换机端口指示灯间歇性熄灭又亮起。
• 网络恢复后业务可自动恢复，但影响生产节拍。

2.2 可能原因

• 物理接触不良：水晶头弹片松动、配线架虚接、模块未卡紧。
• 电磁干扰：网线与动力电缆同槽敷设、变频器或大电机启停产生干扰。
• 端口协商问题：两端设备自协商失败，导致频繁协商速率和双工模式。
• 交换机电源不稳：工业交换机电源模块老化，电压波动导致重启。

2.3 排查思路

• 检查物理连接：重新拔插网线，按压水晶头确认弹片到位。更换已知正常的网线测试。
• 查看交换机日志：登录交换机（Web/Telnet），查看端口up/down记录及错误计数（CRC错帧、碰撞）。
• 检查电磁干扰：
• 观察断线是否与大功率设备启停同步。若是，重新规划网线走向，远离动力线。
• 使用屏蔽网线（STP）并确保屏蔽层单端接地。
• 固定端口速率：将WCS和PLC的端口速率及双工模式强制设为100Mbps全双工，关闭自协商。
• 替换交换机：若怀疑电源问题，更换备用电源或交换机测试。

2.4 保养提示

• 每季度检查交换机供电电压，清洁机柜灰尘，确保散热良好。
• 重要通讯链路使用光纤替代铜缆，抗干扰能力更强。
• 部署网络设备监控，对端口频繁down/up事件及时告警。

宽海智能经验：频繁断线是维修保养中的“隐形杀手”。宽海智能已建立维护知识库，将水晶头更换周期、网线敷设规范、电源检测标准等原厂未明确的保养点全部文档化，帮助客户将断线频率降低90%以上，形成预防性维护体系。

---

故障三：网络丢包严重

3.1 典型现象

• 执行ping-n 100 PLC_IP发现丢包率超过1%。
• 偶发任务超时或数据包错误。
• 网络时延高，通讯反应慢。

3.2 可能原因

• 带宽拥塞：网络中同时存在大量视频流、文件传输或广播包，挤占工业通讯带宽。
• 双工不匹配：一端设置为全双工，另一端为半双工，导致冲突和丢包。
• 硬件故障：交换机背板带宽不足、网卡故障、端口损坏。
• 链路质量差：网线过长（超过100米）、线径不合格、接触电阻大。

3.3 排查思路

• 分段ping测试：
• 从WCS ping网关IP，从PLC ping网关IP，判断丢包在哪一段。
• 将笔记本电脑直连交换机，替换WCS测试，判断是否服务器网卡问题。
• 检查端口错误计数：登录交换机查看端口的CRC错误、碰撞、丢包计数器。若CRC错帧多，检查网线或更换端口。
• 检查双工模式：确认两端网卡均为“自动协商”或均强制为相同速率/双工。避免一端自协商一端强制导致的半双工。
• 监控带宽使用率：使用iperf或交换机自带监控，查看端口流量是否超过带宽的70%。若拥塞，划分VLAN或升级千兆。
• 检查广播包比例：使用Wireshark抓包，若广播包占比>5%，可能存在环路或异常设备。

3.4 保养提示

• 为工业控制网络划分独立VLAN，与办公网、监控网隔离，减少广播干扰。
• 每半年使用线缆认证仪检测关键链路衰减和串扰。
• 部署SNMP监控，持续跟踪端口丢包率，超过阈值告警。

宽海智能经验：丢包问题隐蔽难查，考验经验积累。宽海智能自研WMS/WCS系统经过400个项目迭代，异常发生时前端会明确展示原因（如“WCS通讯超时”），现场人员可直接处理。在维修保养方面，实现“异常透明化”，大幅减少工程师被动响应次数。

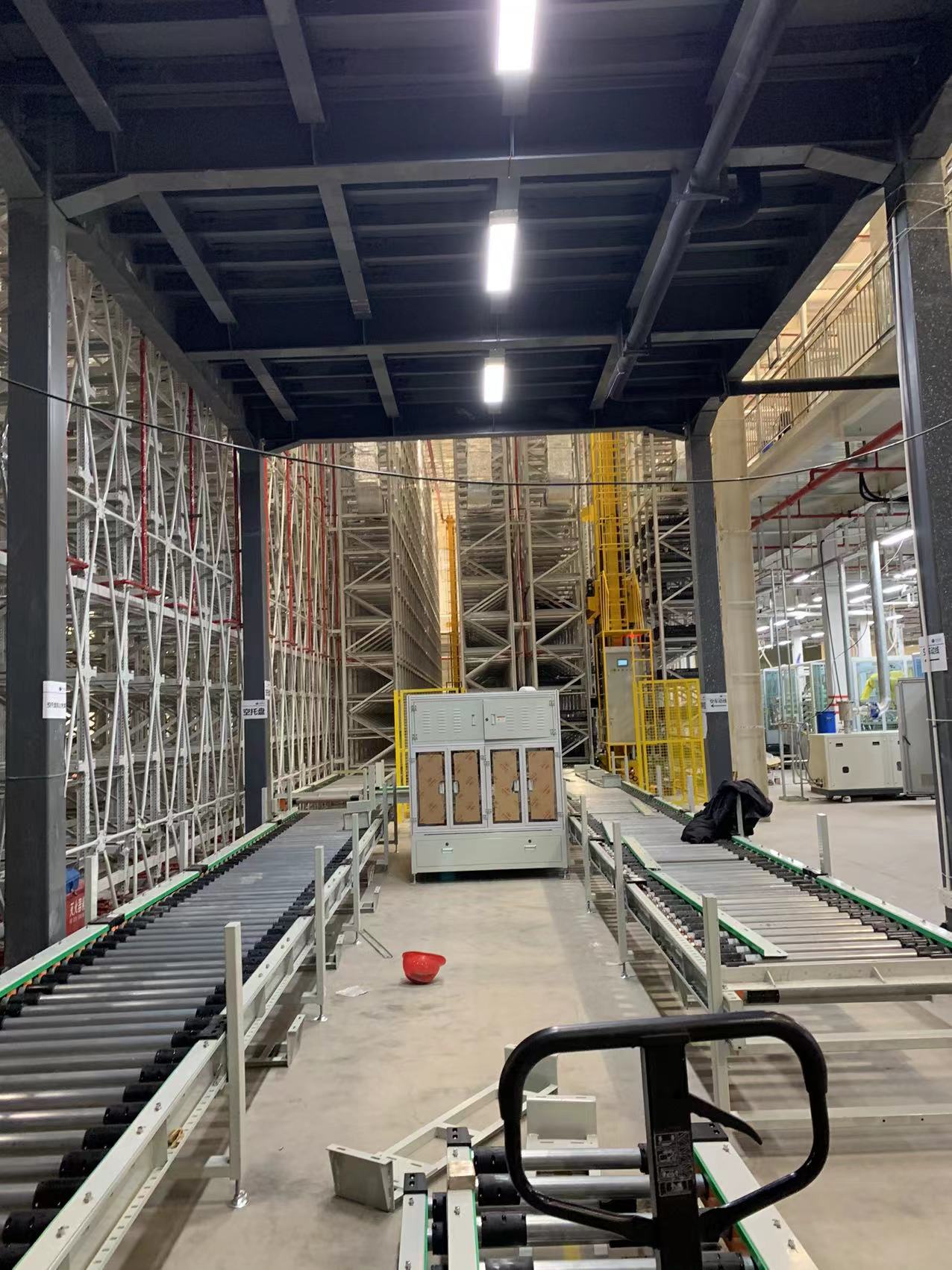

西安某新能源：锂电项目现场照片

---

故障四：交换机端口频繁up_down

4.1 典型现象

• 交换机日志或指示灯显示某个端口反复“up”和“down”。
• 所连接的设备（PLC、WCS）通讯时断时续。
• 更换端口后暂时正常，但一段时间后再次出现。

4.2 可能原因

• 网线接触不良：水晶头弹片失效、线缆内部断裂。
• 交换机端口损坏：雷击或静电导致端口物理层故障。
• 供电不足：远端设备（如IP摄像机、无线AP）通过PoE供电，功率不足导致重启。
• 自协商失败：两端协商导致端口不断重置。

4.3 排查思路

• 更换网线测试：使用一条已知正常的短网线直连，观察端口是否仍频繁up/down。
• 更换交换机端口：将网线插入同一交换机其他端口测试。若正常，则原端口损坏。
• 检查供电：若是PoE端口，确认供电功率是否符合设备要求。尝试使用外置电源供电。
• 抓取协商过程：在交换机上开启debug观察端口协商细节。若不正常，固定端口速率双工。
• 检查网卡驱动：连接终端（如WCS服务器）时，更新网卡驱动或更换网卡。

4.4 保养提示

• 交换机端口应做好防雷和防静电措施（使用防雷网线、机柜可靠接地）。
• 定期（每半年）清洁交换机端口，避免灰尘氧化物积累。
• 对重要设备的端口配置link-flap protection（部分交换机支持）防止频繁up/down导致网络不稳定。

宽海智能经验：端口频繁up/down是智能仓储通讯中的常见障碍。宽海智能精通各品牌PLC升级替换，可无缝迁移控制逻辑，缩短停机时间。我们拥有成熟PLC程序框架和标准库，改造后纳入日常巡检清单，防止问题复现。

---

故障五：IP地址冲突

5.1 典型现象

• WCS或PLC弹出IP冲突警告（Windows提示“IP地址冲突”）。
• 设备通讯间歇性中断，有时能通有时不通。
• 通过arp-a查看同一IP对应多个MAC地址。

5.2 可能原因

静态IP重复分配：运维人员为两台设备手动设置了相同的IP地址。

DHCP池与静态IP重叠：DHCP服务器分配的地址与某静态地址相同。

设备克隆：虚拟机或测试设备复制时未更改IP。

5.3 排查思路

查看冲突报告：在WCS服务器执行arp-a|findstr"冲突IP"，记录出现的MAC地址。

隔离测试：拔掉怀疑的网线，用ping检测该IP是否仍响应。若无，则拔掉的设备为冲突源。

扫描网络：使用nmap或Advanced IP Scanner扫描整个网段，找出重复IP的设备。

检查DHCP服务器：登录路由器或DHCP服务器，查看地址池范围，避免与静态地址重叠。

修改IP：为冲突的设备重新分配唯一IP，并在IP地址表中记录。

5.4 保养提示

• 建立IP地址管理（IPAM）系统，统一记录所有静态IP分配。
• 在DHCP中设置“静态绑定”为主机保留固定IP，避免冲突。
• 定期（每季度）执行网络扫描，检测IP冲突情况。

宽海智能经验：IP地址冲突排查成本高。宽海智能累计服务59家集成商、覆盖25个行业，见过大量因IP管理混乱导致的“幽灵故障”。通过维修保养，可以为客户建立完整网络拓扑和IP分配表，将原厂缺失文档全部补全，让日常运维不再“盲人摸象”。

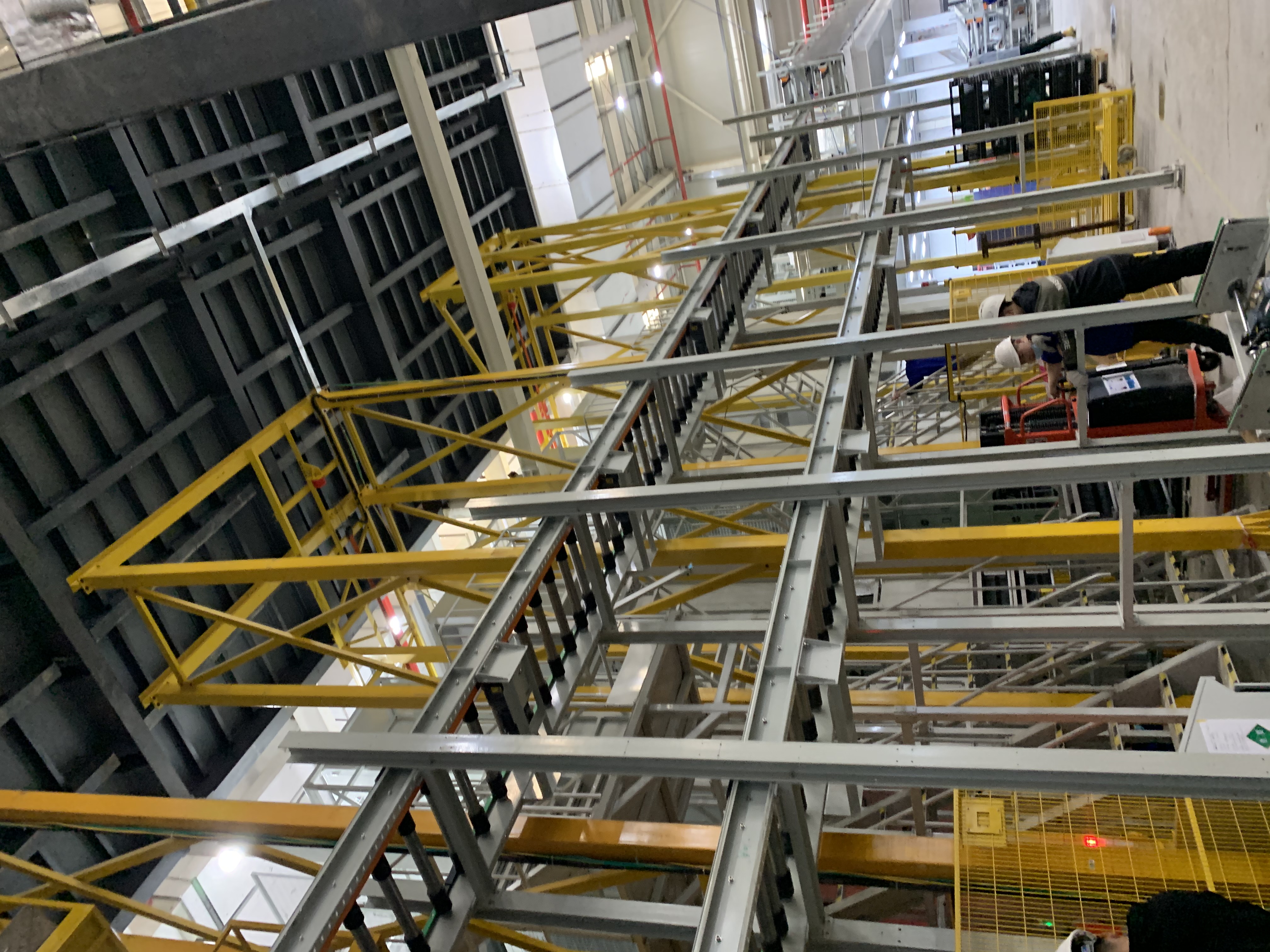

西安某新能源：锂电项目现场照片

---

故障六：广播风暴

6.1 典型现象

• 网络突然变得极慢，甚至完全瘫痪。
• 交换机所有端口指示灯快速同步闪烁。
• CPU使用率飙升，业务大面积中断。

6.2 可能原因

• 网络环路：交换机之间或交换机与设备之间形成物理环路，且未开启STP（生成树协议）。
• 异常网卡：某设备网卡故障，持续发送广播帧。
• 恶意软件：网络中病毒或攻击程序大量发送广播包。

6.3 排查思路

• 观察现象：拔掉疑似环路的网线，观察风暴是否立即停止。依次拔线定位故障点。
• 检查STP状态：登录交换机，执行show spanning-tree确认是否启用STP。若未启用，则打开。
• 抓包分析：使用Wireshark抓取广播包，查看源MAC地址，定位发送广播的设备。
• 分割网络：将网络分段（拔掉部分交换机上联），逐步缩小风暴范围。
• 检查网卡：若定位到某台设备，更新网卡驱动或更换网卡测试。

6.4 保养提示

• 所有交换机必须开启STP（或RSTP、MSTP），并验证根桥位置合理。
• 禁止在两个交换机之间同时连接两根网线（除非配置链路聚合）。
• 部署广播流量监控，当广播包占比超过10%时告警。

宽海智能经验：广播风暴会导致整库停摆。宽海智能核心能力之一是打通管理层-调度层-控制层-设备层全链路，快速破环并建立STP规范。同时我们的维修保养，每季度进行一次网络健康检查，从源头杜绝环路风险，确保STP配置始终有效。

---
