快递轨迹外挂组件设计方案

• 指标：队列深度、处理吞吐、QPS、每家快递的失败率、平均延迟（发货→首次轨迹）、未签收超过阈值数量。：异步解耦、按状态动态轮询（Adaptive Polling）、限流保护、幂等入库、分层存储与归档。：超过 N 天（如 90 天）将原始 payload 与老事件归档到对象存储，主库写入归档路径索引。• 年度数据：1,000,000 * 6KB = 6,000,000 KB ≈ 5.72 GB。

隔壁老王的代码

862人浏览 · 2025-10-15 19:20:24

隔壁老王的代码 · 2025-10-15 19:20:24 发布

1 概览

• 痛点：WMS 每次跳转第三方查询耦合强、无法长期保存轨迹；需要统一管理并保存 3 年以供审计/客服查询。
• 目标：实现「一次推送、外挂持续跟踪直至签收、三年归档」的可扩展、可观测、可运维系统。
• 关键特性：异步解耦、按状态动态轮询（Adaptive Polling）、限流保护、幂等入库、分层存储与归档。

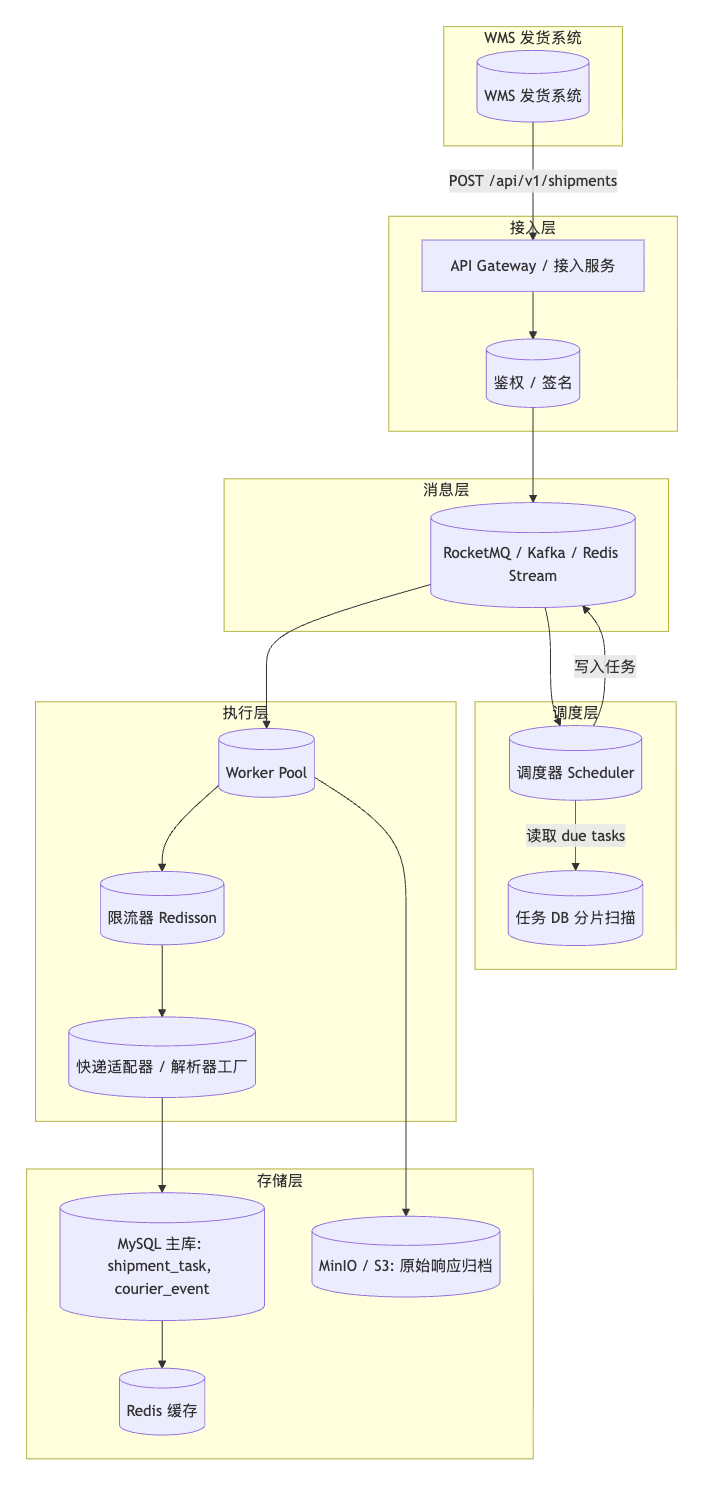

2 总体架构

3 核心设计要点

3.1 接入模式

• 首选：WMS 采用 HTTP POST 接入（幂等）。
• 鉴权：HMAC 签名或 OAuth2，接口需限流与白名单。

3.2 调度模型（关键）

• 任务驱动：每个单号在 shipment_task 中维护 next_check_time、check_interval_seconds、status、no_update_count。
• 批量扫描：调度器按 next_check_time <= now() 批量读取（分页/limit），并按 MOD(id, N) 做分片，推入 MQ。
• Adaptive Polling：根据状态与最近是否有更新动态调整 check_interval（指数退避，上限 6 小时）。
• 停止条件：检测到 DELIVERED（签收），停止轮询并进入归档计划。

3.3 执行策略

• 固定大小 Worker 池：Worker 为常驻进程（容器），消费者组并发处理 MQ 任务，避免为每单创建线程。
• 限流：按快递公司使用 Redisson RateLimiter 或令牌桶保护对方接口。
• 幂等写入：通过 shipment_id + event_time + desc_hash 做唯一约束或写入前存在性判断。
• 异常处理：失败重试（指数退避），失败超过阈值进入 DLQ 并告警。

3.4 存储与归档

• 热存：最近 90/180 天的轨迹保存在 MySQL（或 NoSQL）便于快速查询。
• 冷存：超过 N 天（如 90 天）将原始 payload 与老事件归档到对象存储，主库写入归档路径索引。
• 分区/分表：courier_event 按月分区以便批量删除/迁移。

3.5 可观测性与告警

• 指标：队列深度、处理吞吐、QPS、每家快递的失败率、平均延迟（发货→首次轨迹）、未签收超过阈值数量。
• 日志：存储原始请求/响应（至少保留 30—90 天）并脱敏。
• 告警：连续 N 次抓取失败、队列长度异常增长、接口被限流。

4 数据模型（示例 DDL）

-- 任务表：负责调度

CREATE TABLE shipment_task (
  id BIGINTPRIMARY KEY AUTO_INCREMENT,
  order_id VARCHAR(64),
  tracking_no VARCHAR(64) NOT NULL,
  courier_code VARCHAR(32),
  status VARCHAR(32) DEFAULT'NEW',
  last_event_time DATETIME,
  last_check_time DATETIME,
  next_check_time DATETIME,
  check_interval_seconds INTDEFAULT1800,
  no_update_count INTDEFAULT0,
  retry_count INTDEFAULT0,
  max_retry INTDEFAULT10,
  delivered BOOLEANDEFAULTFALSE,
  raw_meta JSON,
  created_at DATETIME DEFAULTCURRENT_TIMESTAMP,
  updated_at DATETIME DEFAULTCURRENT_TIMESTAMPONUPDATECURRENT_TIMESTAMP,
UNIQUE KEY uq_tracking (tracking_no, courier_code),
  INDEX idx_next_check (next_check_time),
  INDEX idx_status (status)

);

-- 轨迹事件（按月分区）

CREATE TABLE courier_event (
  id BIGINTPRIMARY KEY AUTO_INCREMENT,
  shipment_id BIGINTNOT NULL,
  event_time DATETIME NOT NULL,
  location VARCHAR(128),
  description TEXT,
  status_code VARCHAR(32),
  raw_payload JSON,
  created_at DATETIME DEFAULTCURRENT_TIMESTAMP,
UNIQUE KEY uq_event (shipment_id, event_time, MD5(description(1000)))
);

-- 归档路径记录

CREATE TABLE courier_archive (
  id BIGINTPRIMARY KEY AUTO_INCREMENT,
  shipment_id BIGINTNOT NULL,
  s3_path VARCHAR(255),
  archived_at DATETIME,
  note VARCHAR(255)
);

5 核心代码

5.1 接入 Controller（幂等 + 入队）

@RestController
@RequestMapping("/api/v1/shipments")
publicclassShipmentController {

privatefinal ShipmentTaskService taskService;

@PostMapping
public ResponseEntity<?> accept(@RequestBody ShipmentDto dto, @RequestHeader("X-Signature") String sig) {
    // 1. 验证签名（HMAC）
    if (!AuthUtil.verify(sig, dto)) {
      return ResponseEntity.status(HttpStatus.UNAUTHORIZED).build();
    }

    // 2. 幂等写入或更新任务表
    ShipmentTasktask= taskService.upsertFromDto(dto);

    // 3. 推送到 MQ（由调度器负责更完整的调度逻辑，此处可简化为立即推一次）
    taskService.enqueueImmediateCheck(task.getId());

    return ResponseEntity.accepted().body(Map.of("shipmentId", task.getId()));
  }
}

5.2 调度器（批量扫描 & 分片）

@Component
publicclassScheduler {
@Autowired
private ShipmentTaskRepo repo;
@Autowired
private MQProducer mqProducer;


@Scheduled(cron = "0 * * * * *")// 每分钟触发一次
publicvoidscanAndEnqueue() {
    LocalDateTimenow= LocalDateTime.now();
    intshardCount= Integer.parseInt(env.getProperty("app.shard.count", "4"));
    intmyShard= Integer.parseInt(env.getProperty("app.shard.index", "0"));


    List<ShipmentTask> due = repo.findDueTasks(now, myShard, shardCount, 1000);
    for (ShipmentTask t : due) {
    mqProducer.send("tracking_query_topic", t.getId());
    // update next_check_time optimistically to avoid重复选中
    t.setNextCheckTime(now.plusSeconds(t.getCheckIntervalSeconds()));
    repo.save(t);
    }
  }
}

findDueTasks SQL 示例：

SELECT * FROM shipment_task
WHERE next_check_time <= :now
AND status IN ('NEW','IN_TRANSIT','PENDING_UPDATE')
AND MOD(id, :shardCount) = :shardIndex
ORDER BY next_check_time
LIMIT :limit

5.3 Worker（MQ 消费者）

@RocketMQMessageListener(topic = "tracking_query_topic", consumerGroup = "tracking_fetchers")
publicclassTrackingFetcherimplementsRocketMQListener<Long> {
@Autowired
private ShipmentTaskRepo repo;
@Autowired
private CourierAdapterFactory adapterFactory;
@Autowired
private RedissonClient redisson;


@Override
publicvoidonMessage(Long taskId) {
ShipmentTasktask= repo.findById(taskId).orElse(null);
if (task == null) return;


// rate limit key per courier
RRateLimiterlimiter= redisson.getRateLimiter("courier:" + task.getCourierCode());
if (!limiter.tryAcquire()) {
    // 未获取到令牌，延迟重试
    task.setNextCheckTime(LocalDateTime.now().plusSeconds(30));
    repo.save(task);
    return;
  }


CourierClientclient= adapterFactory.getClient(task.getCourierCode());
try {
    TrackingResponseresp= client.query(task.getTrackingNo());
    List<Event> events = client.parse(resp);
    booleanchanged= persistEvents(task, events, resp);


    if (resp.isDelivered()) {
      task.setStatus("DELIVERED");
      task.setDelivered(true);
      task.setNextCheckTime(null);
    } else {
      adjustIntervalAfterCheck(task, changed);
    }
    } catch (Exception ex) {
      task.setRetryCount(task.getRetryCount() + 1);
      if (task.getRetryCount() > task.getMaxRetry()) task.setStatus("EXCEPTION");
      task.setNextCheckTime(LocalDateTime.now().plusSeconds(60));
    } finally {
      repo.save(task);
    }
  }
}

5.4 适配器接口（扩展快递方）

public interfaceCourierClient {
    TrackingResponse query(String trackingNo)throws IOException;
    List<Event> parse(TrackingResponse resp);
}


publicclassSFExpressClientimplementsCourierClient {
    public TrackingResponse query(String trackingNo) { /* HTTP 调用 SF API */ }
    public List<Event> parse(TrackingResponse resp) { /* 解析 SF 返回 */ }
}
