目  录

摘要

1 绪论

1.1 研究背景

1.2 研究意义

2相关技术介绍

2.1 B/S结构

2.2 Servlet框架

2.3 MySQL数据库

3系统分析

3.1 可行性分析

3.2 系统功能性分析

3.3.非功能性分析

3.4 系统用例分析

3.5系统流程分析

3.5.1 用户登录流程

3.5.2 数据删除流程

4 系统总体设计

4.1 系统架构设计

4.2 系统功能模块设计

4.2.1整体功能模块设计

4.2.2用户管理模块设计

4.2.3水果商城模块设计

4.3 数据库设计

4.3.1 数据库概念结构设计

4.3.2 数据库逻辑结构设计

5 系统详细设计与实现

5.1前台用户功能模块（普通用户）

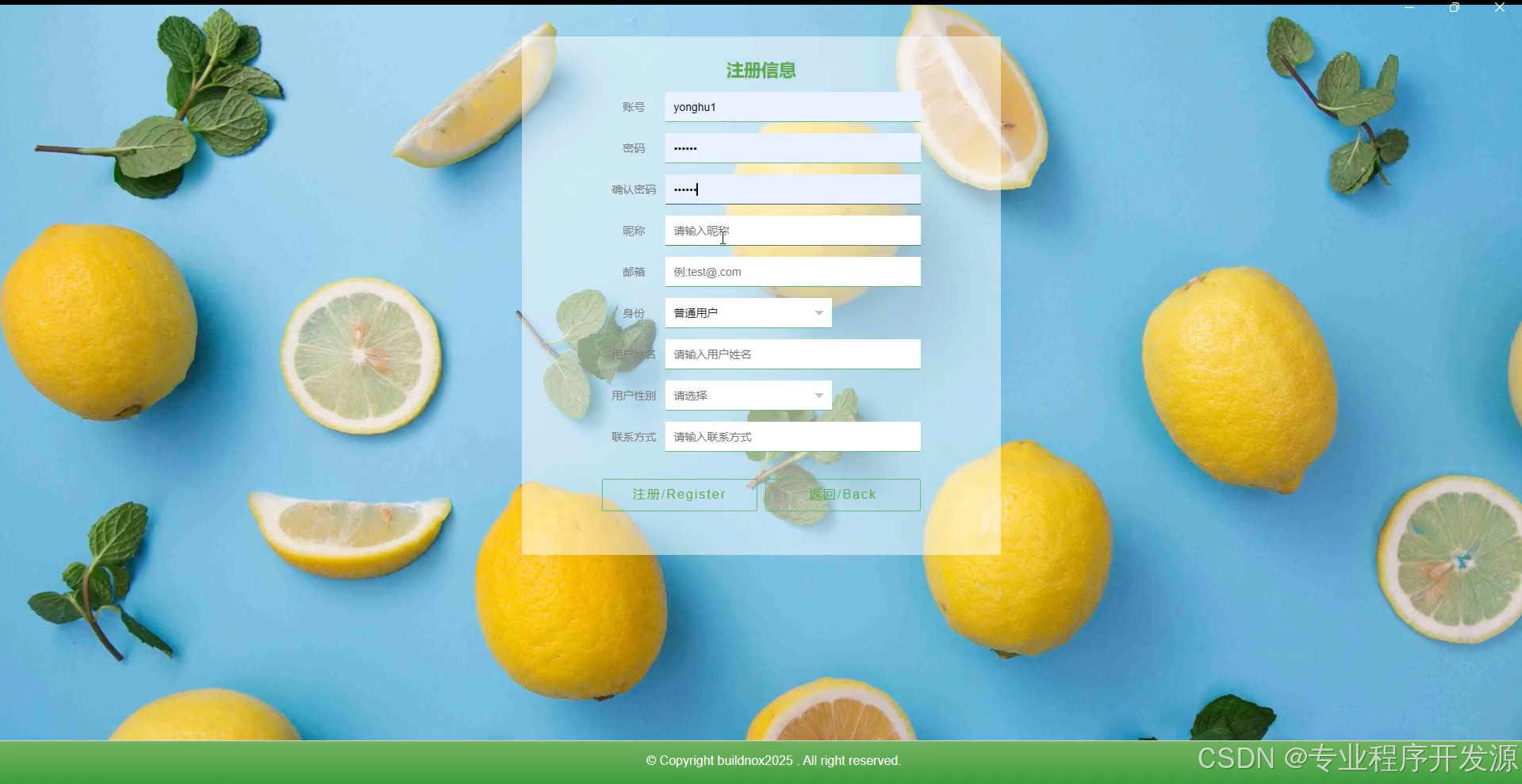

5.1.1 用户注册界面

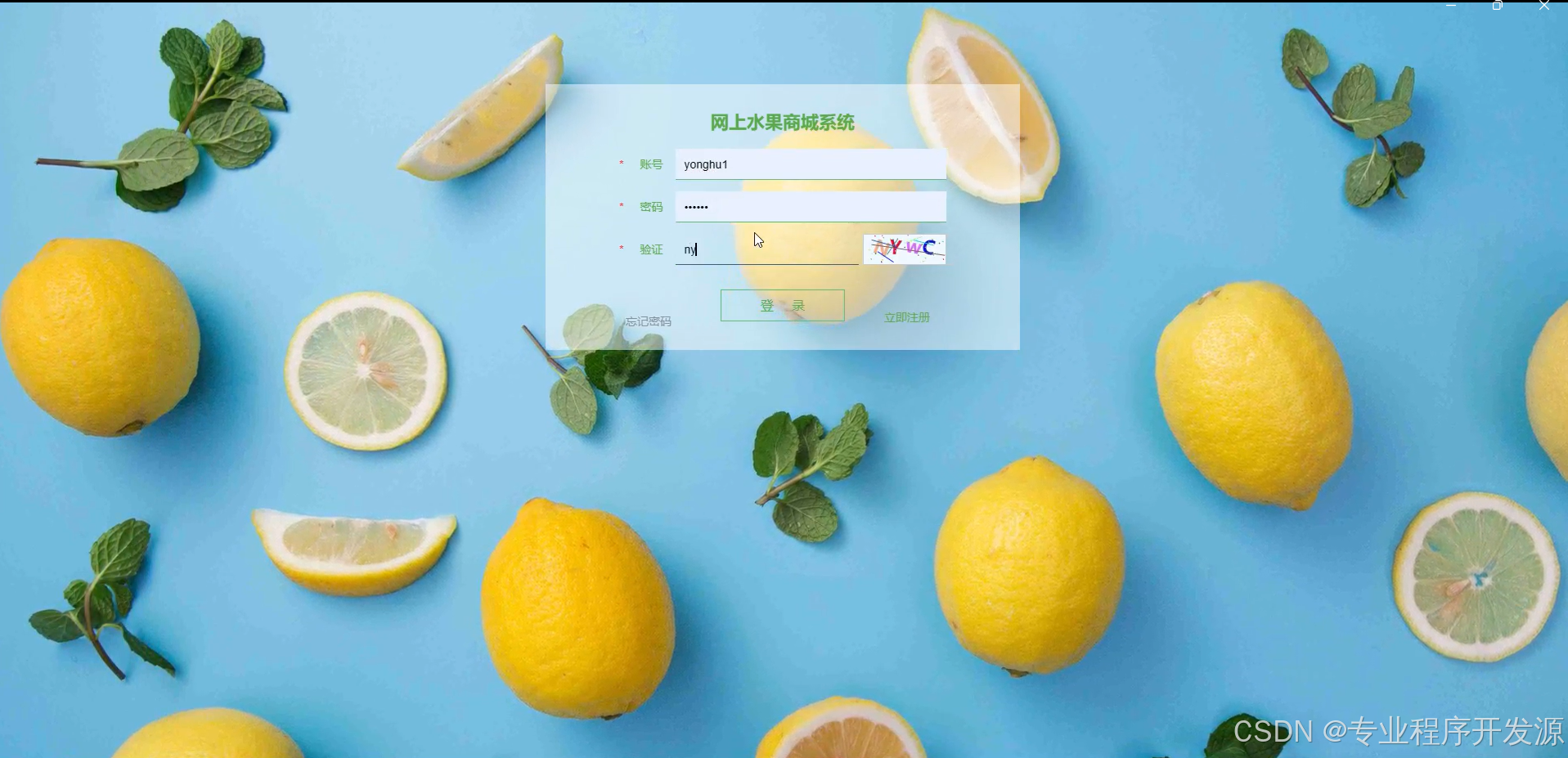

5.1.2 用户登录界面

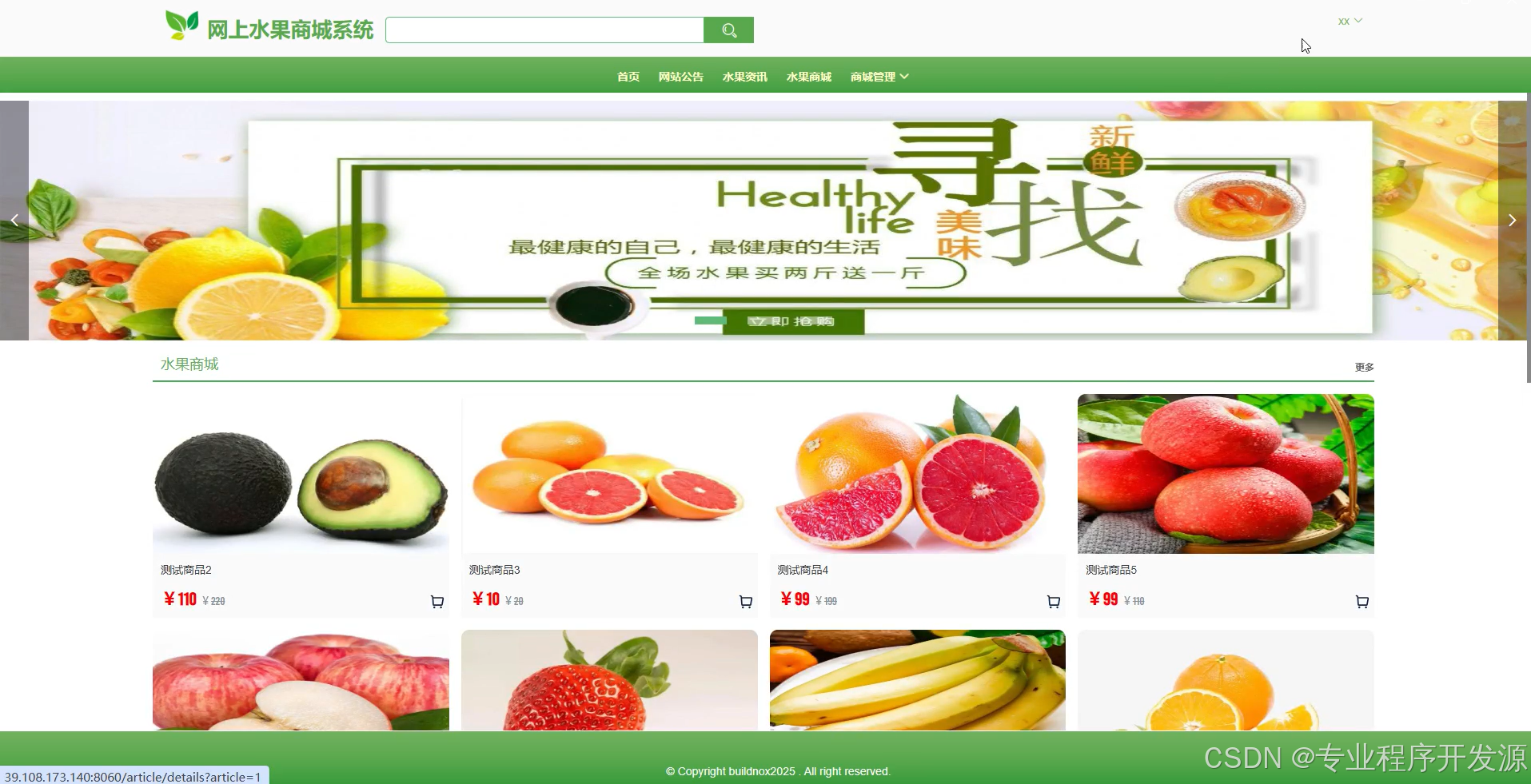

5.1.3前台首页界面

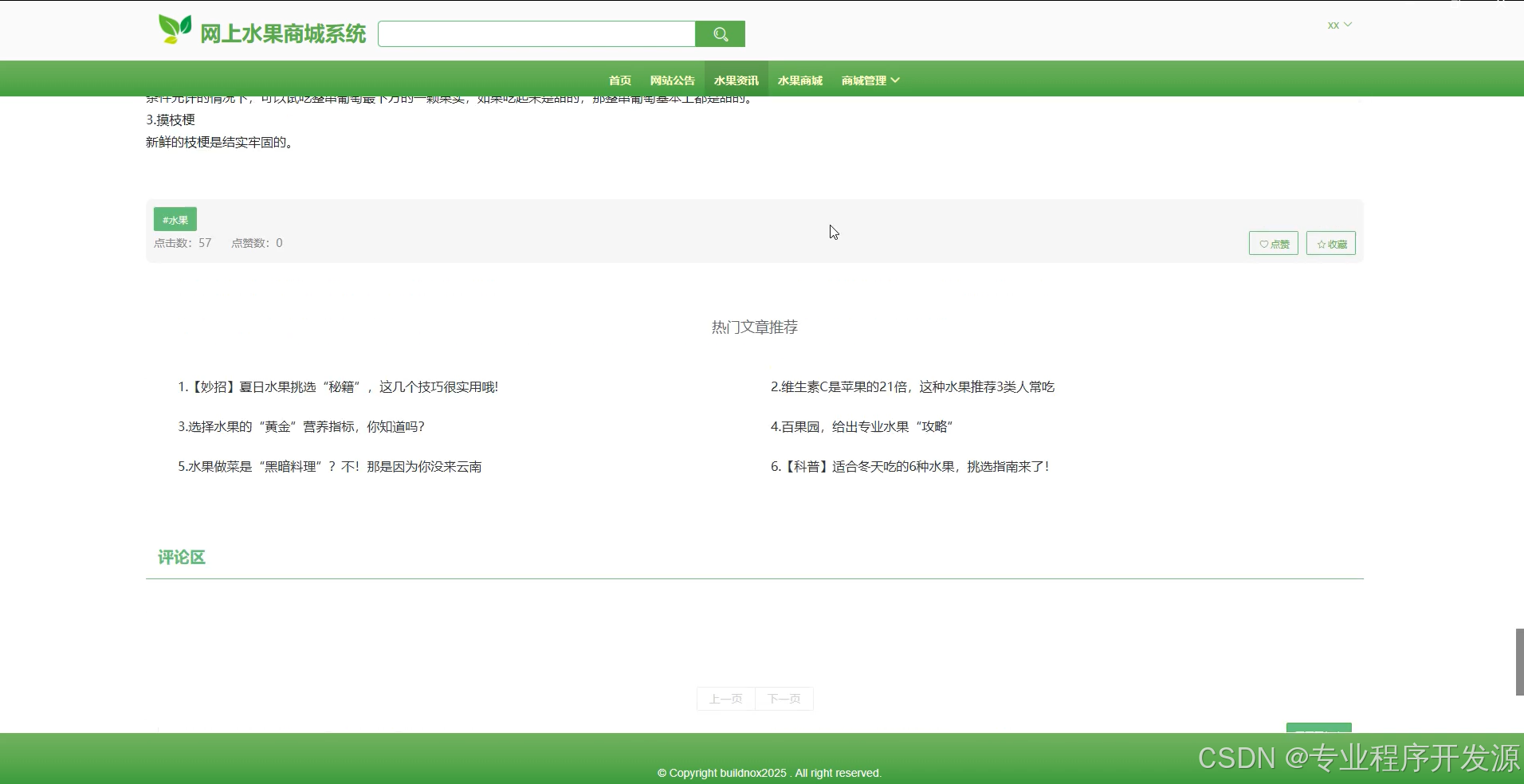

5.1.4 水果资讯界面

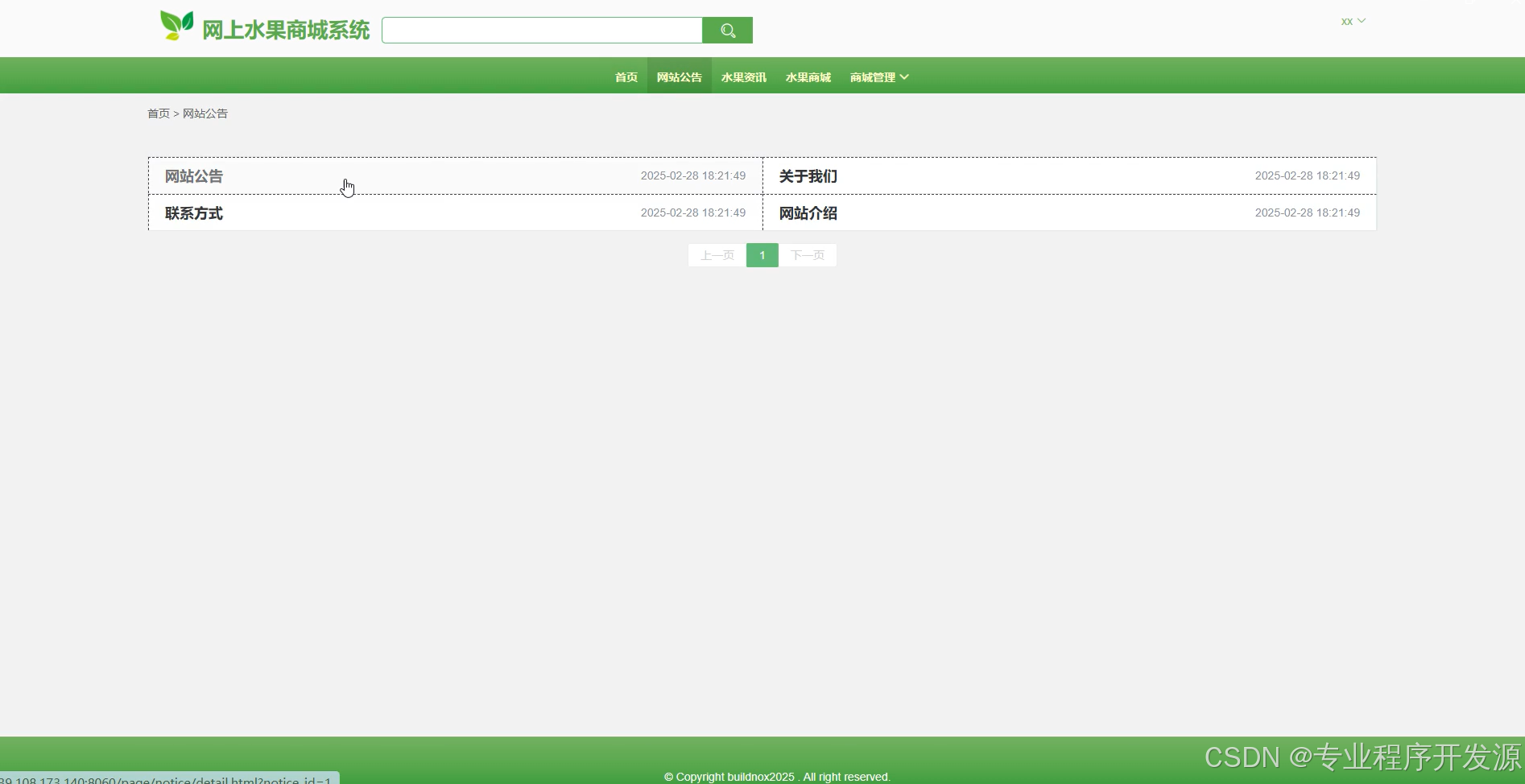

5.1.5 网站公告界面

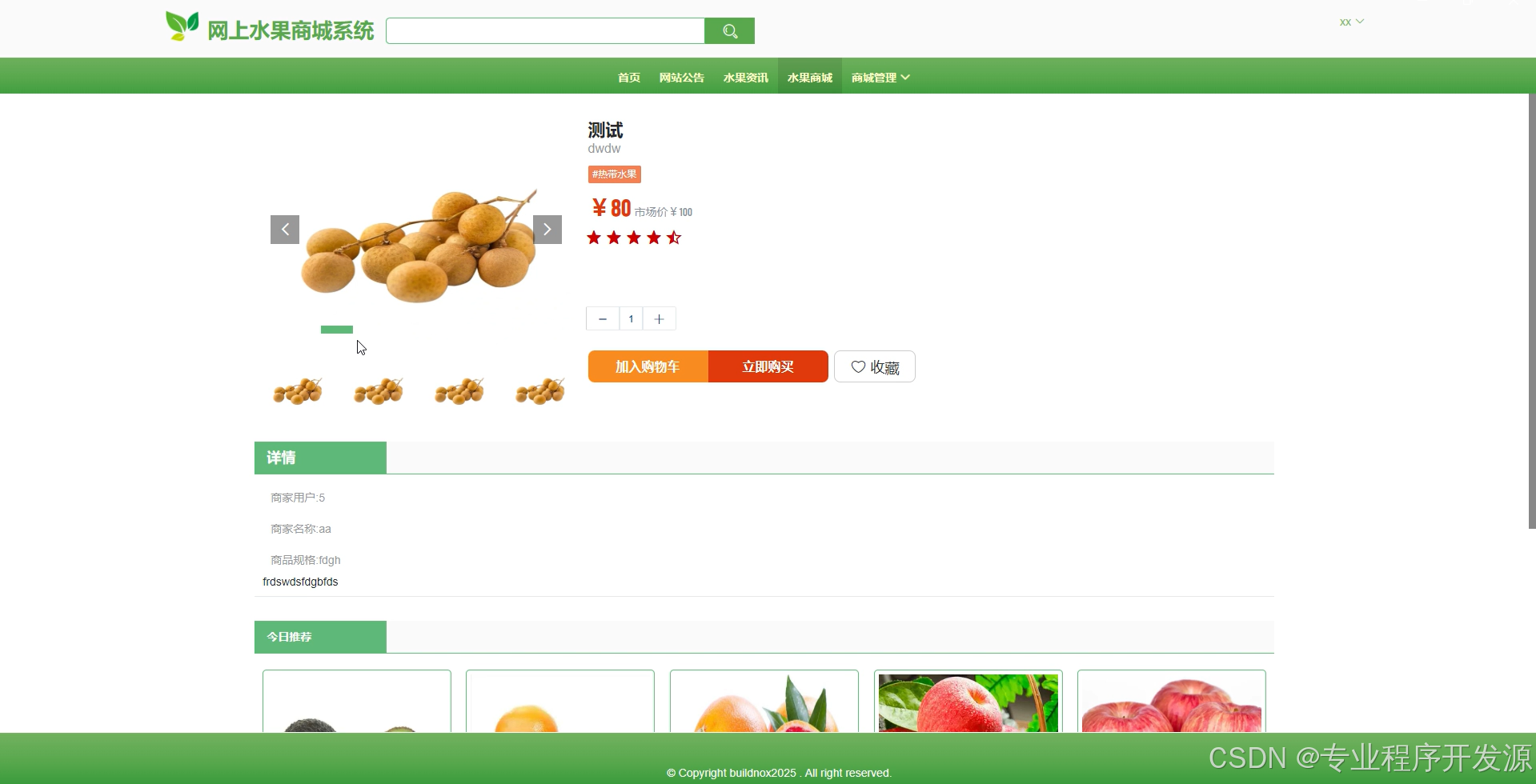

5.1.6水果商城界面

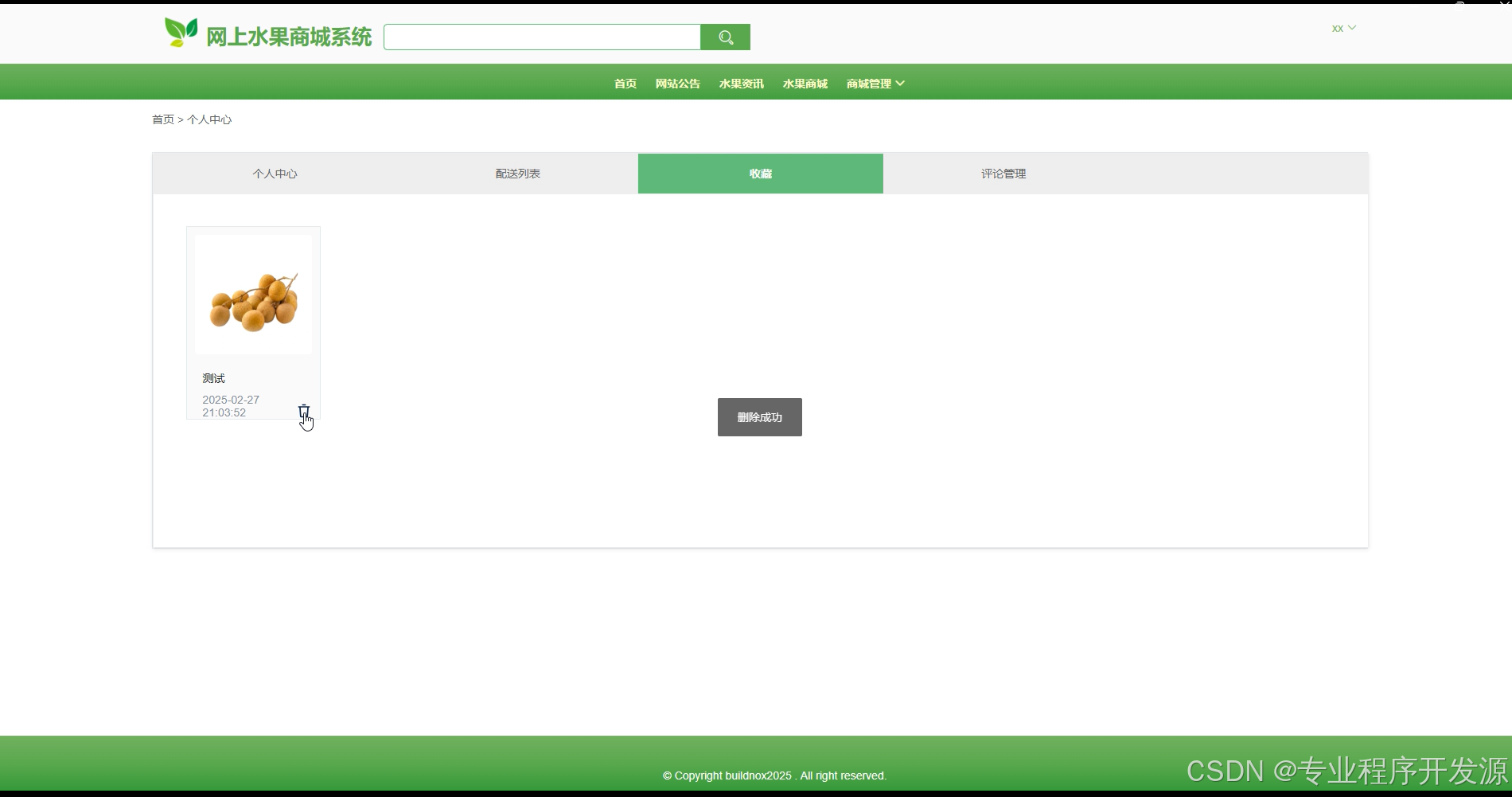

5.1.7个人中心界面

5.2后台用户功能模块（管理员和商家用户）

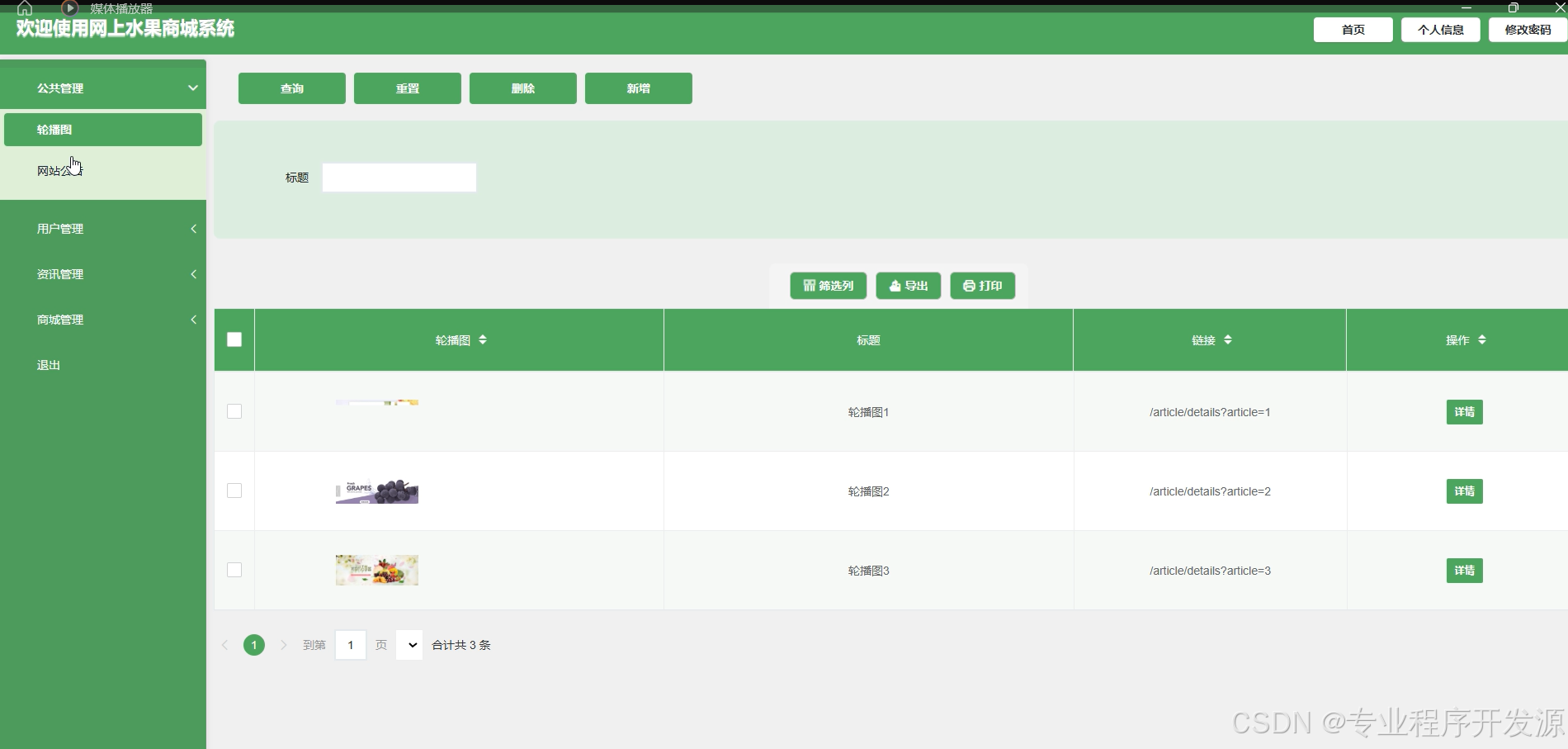

5.2.1公共管理界面

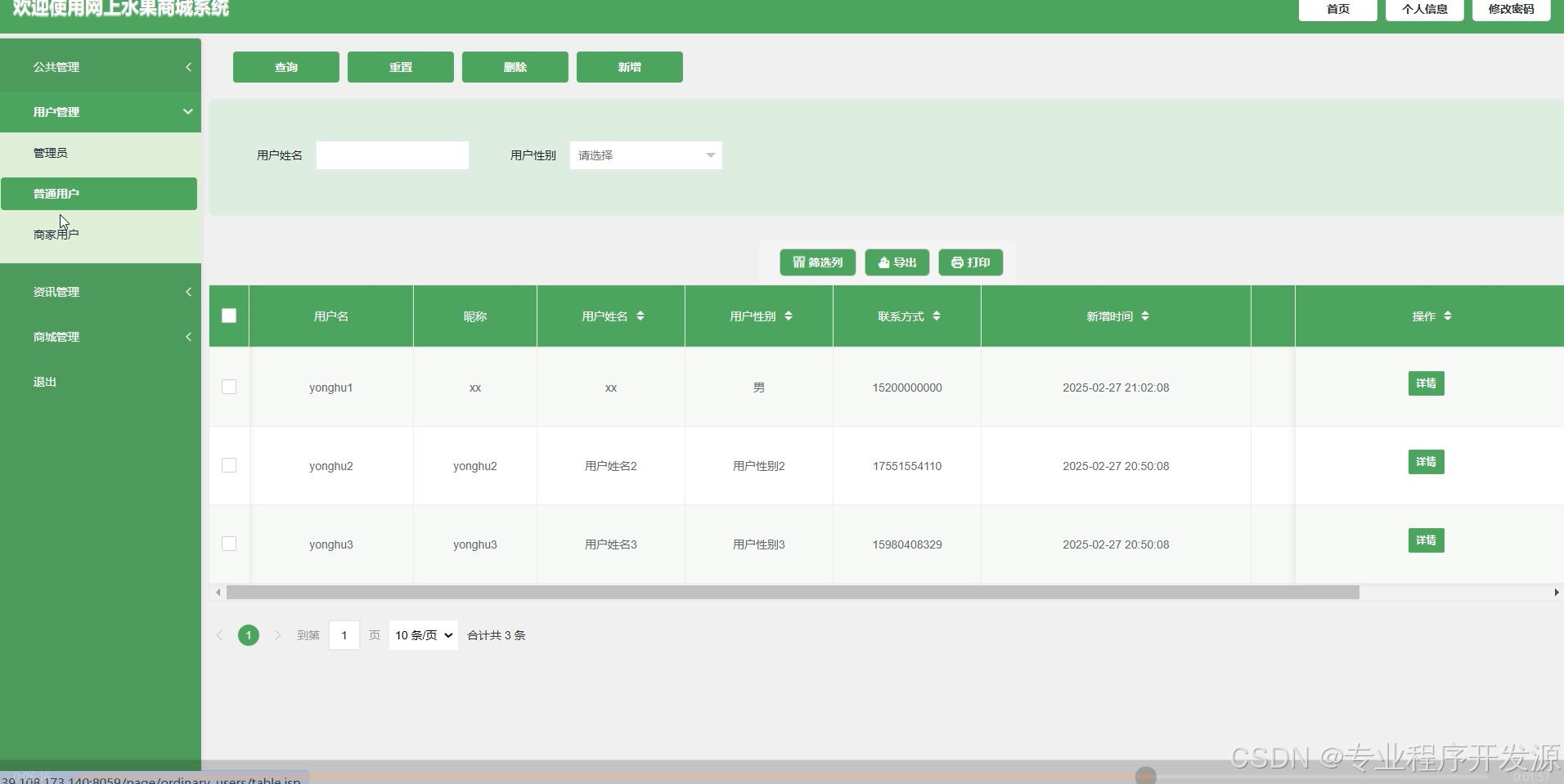

5.2.2用户管理界面

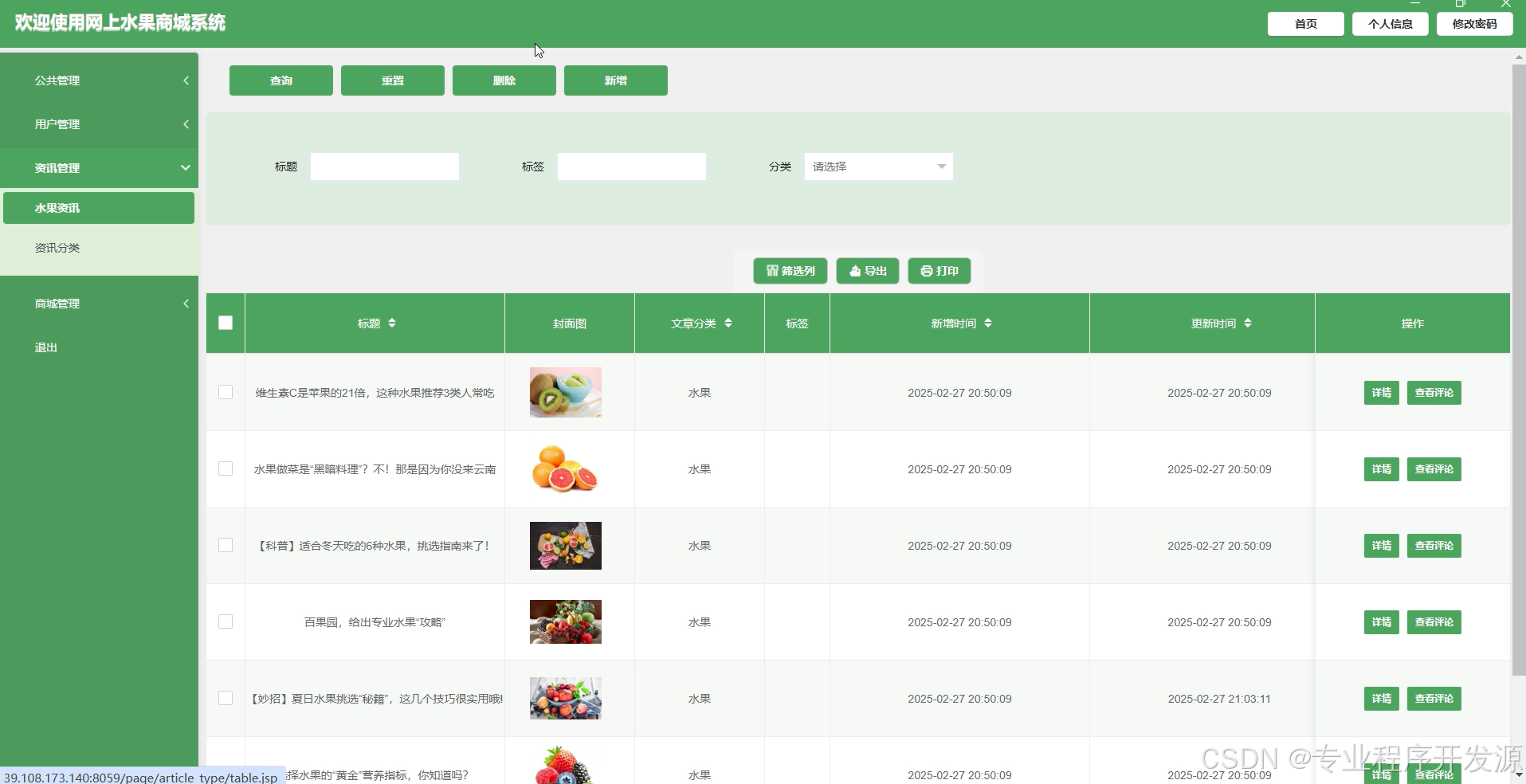

5.2.4资讯管理界面

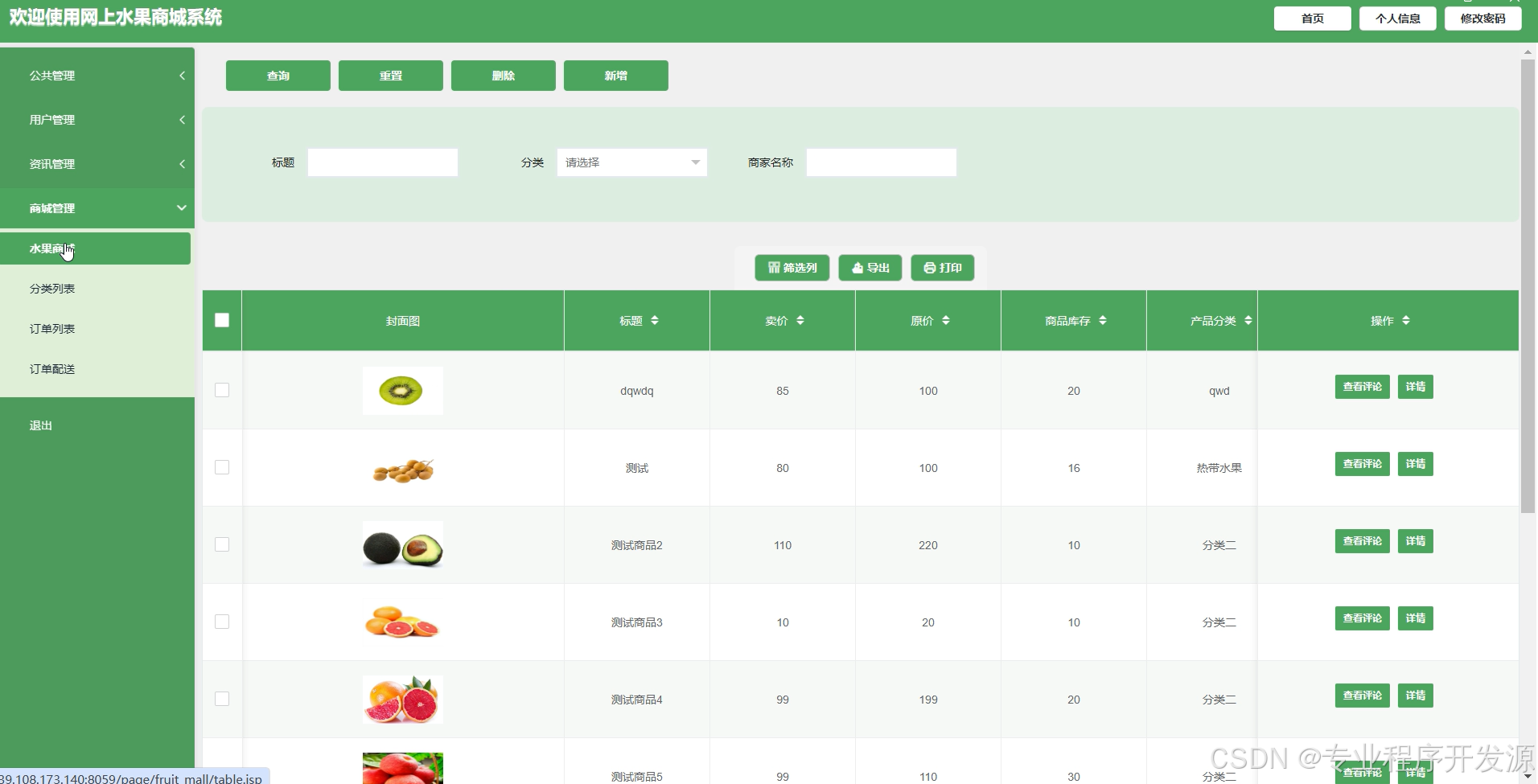

5.2.5水果商城管理界面

6系统测试

6.1 测试目的

6.2测试用例

6.3 测试结果

7 总结

参考文献

致  谢

摘要

随着互联网技术的快速发展和电子商务模式的日益成熟，越来越多的传统行业开始转向线上平台以拓展业务范围和服务群体。水果销售作为一个与人们日常生活密切相关的领域，同样经历了从传统实体店铺到在线商城的转型过程。基于JavaWeb的网上水果商城系统的设计与实现正是在这种背景下产生的，旨在通过现代信息技术手段为用户提供便捷、高效的购物体验。

本文首先阐述了系统的研究背景和意义；然后对系统进行了可行性、功能性等分析；接着详细介绍了系统的设计原理和实现细节，包括系统架构设计、整体功能模块设计、数据库设计等；最后对系统进行了部署和测试。通过本系统的开发，不仅满足了现代社会对便捷购物的需求，同时也为企业带来了新的商业机会和发展空间，在推动整个行业向数字化、智能化方向发展的过程中扮演着重要角色。

关键词：网上水果商城系统；Servlet框架；Java

Abstract

With the rapid development of Internet technology and the increasingly mature mode of e-commerce, more and more traditional industries begin to turn to online platforms to expand their business scope and service groups. Fruit sales, as an field closely related to People's Daily life, has also experienced the transformation process from traditional physical stores to online malls. The design and implementation of the online fruit mall system based on JavaWeb is precisely generated under this background, aiming to provide users with convenient and efficient shopping experience through modern information technology means.

This paper first describes the research background and significance of the system, then analyzes the feasibility and functionality of the system; then introduces the design principle and implementation details, including system architecture design, overall functional module design, database design, etc.; finally, the system is deployed and tested. Through the development of this system, it not only meets the needs of modern society for convenient shopping, but also brings new business opportunities and development space for enterprises, which plays an important role in the process of promoting the whole industry to the digital and intelligent direction.

Keywords: Online fruit mall system; Servlet framework; Java

1 绪论

1.1 研究背景

随着互联网技术的快速发展和电子商务模式的日益成熟，越来越多的传统行业开始转向线上平台以拓展业务范围和服务群体。水果销售作为一个与人们日常生活密切相关的领域，同样经历了从传统实体店铺到在线商城的转型过程。基于JavaWeb的网上水果商城系统的设计与实现正是在这种背景下产生的，旨在通过现代信息技术手段为用户提供便捷、高效的购物体验。

近年来，消费者对新鲜水果的需求不仅限于本地市场，跨境购买和异国水果的消费也逐渐成为常态。然而，传统的线下购买方式在时间成本、产品选择以及价格透明度方面存在诸多不便。与此同时，移动互联网和物流配送服务的发展为水果电商提供了强有力的支持，使得在线购买水果变得更加可行和普及。

1.2 研究意义

基于javaweb的网上水果商城系统的设计与实现通过建立一个用户友好的在线平台，消费者可以随时随地浏览和购买所需的新鲜水果，无需受限于地理位置或营业时间，极大地提高了购物的便利性和效率；对于商家而言，网上水果商城打破了地域限制，扩大了潜在客户群，有助于增加销售额和市场份额。同时，利用数据分析工具了解消费者的偏好，可以帮助商家更精准地进行市场营销；在线平台可以更好地整合供应链上下游资源，通过实时监控库存水平、订单状态等信息，实现对物流配送的有效管理，减少库存积压，提高资金周转率；电子商务平台的发展促进了农产品直接对接市场的可能性，减少了中间环节，增加了农民收入的同时也为城市居民提供了更加丰富多样的商品选择；通过技术创新，如采用先进的JavaWeb技术和相关框架构建稳定高效的电商平台，企业能够在激烈的市场竞争中占据有利位置，提供区别于传统零售的独特价值。

综上所述，基于JavaWeb的网上水果商城系统不仅满足了现代社会对便捷购物的需求，同时也为企业带来了新的商业机会和发展空间，在推动整个行业向数字化、智能化方向发展的过程中扮演着重要角色。

1.3论文章节安排

论文将分层次进行编排，除去论文摘要致谢文献参考部分，正文部分主要结构如下：

第一章：绪论，主要介绍系统的研究背景和意义，同时进行了论文整体框架的结构的简要介绍。

第二章：相关技术介绍。主要对系统开发所采用的相关技术进行介绍。

第三章：系统分析。主要对系统进行可行性技术、系统功能分析、用例分析。

第四章：系统总体设计。主要是对系统的架构、功能结构、系统数据库进行分析。

第五章：系统的详细设计与实现。主要对用户端和管理端的部分运行效果界面进行展示。

第六章：系统测试。主要对系统的主要功能进行测试。

第七章：总结。主要对系统的开发设计工作进行总结。

2相关技术介绍

2.1 B/S结构

B/S架构（浏览器/服务器）是当前应用最为广泛的一种架构，能够使系统的开发变得容易、易操作、易于维护。当你在你的电脑上安装一个数据库和几个非常常见的浏览器时，你就可以使用这个结构。B/S结构可以直接用于 B/S系统，并且 B/S架构可以在实际应用中大大降低了系统的运行维护。在 B/S平台上，各数据库彼此独立，具有很高的安全性。由于 B/S架构可以清晰地观察到系统所处理的业务，使管理者可以及时做出决定，从而避免了企业的亏损。B/S架构的本质特征是集中式管理，用户通过系统产生的数据，将其存入数据库，便于以后的应用，从而达到了各种需要。

B/S模型由一个浏览器、一个网络服务器、一个数据库服务器三个层级构成。数据管理采用了当前大部分现有B/S系统的表现层、应用层和数据层，Web浏览器是为了满足用户的要求而设计的，在数据处理和逻辑过程中使用的中间应用层，从而形成分布式的运行模式。B/S体系结构的逻辑是：在前端完成的处理，将主要的业务逻辑交给后台，而前端只负责少量的请求、渲染等。由于因特网技术的迅速发展，B/S体系结构使得任何时间、任何地点都能访问到该系统。

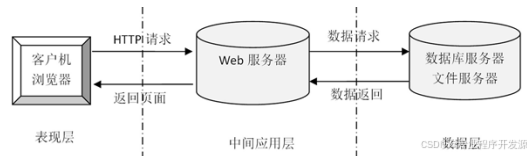

图2-1 B/S模式三层结构图

2.2 Servlet框架

Servlet框架是Java平台的一部分，专门用于扩展和增强基于请求/响应模式的Web服务器的功能。它允许开发者创建能够处理和响应客户端请求的服务器端应用。Servlet作为Java编写的服务器端小程序，可以动态生成内容，如HTML页面、文件下载等，支持与数据库交互，实现复杂的业务逻辑。

Servlet的工作流程主要围绕着接收来自客户端（通常是浏览器）的请求，然后根据该请求执行相应的操作，并返回一个响应给客户端。这种请求-响应模型使得Servlet非常适合开发Web应用程序。Servlet API提供了一系列接口和类，帮助开发者简化网络编程任务。核心接口包括Servlet, GenericServlet, 和 HttpServlet。其中，HttpServlet是最常用的抽象类，用于简化HTTP协议相关的请求和响应处理。

Servlet容器（例如Apache Tomcat）负责加载、实例化以及调用Servlet对象。容器还管理Servlet生命周期，包含初始化(init)、服务(service)和销毁(destroy)三个阶段。在初始化阶段，Servlet对象被创建并进行必要的设置；服务阶段涉及处理客户端请求，这可能通过doGet()、doPost()等方法完成；最后，在销毁阶段，Servlet对象将释放资源。

Servlet技术的一大优势在于其良好的可移植性，因为它是Java EE标准的一部分，任何符合规范的Servlet容器都能运行Servlet程序。此外，Servlet支持会话跟踪、过滤器、监听器等高级特性，增强了开发灵活性。同时，它也很好地集成了其他Java EE技术，比如JSP、JSF等，便于构建功能全面的Web应用。总之，Servlet框架为Java Web应用的开发提供了强大而灵活的基础。

2.3 MySQL数据库

MySQL 经过多次的更新，功能层面已经非常的丰富和完善了，从MySQL4版本到5版本进行了比较大的更新，在商业的实际使用中取得了很好的实际应用效果。最新版本的MySQL支持对信息的压缩，同时还能进行加密能更好的满足对信息安全性的需求。同时经过系统的多次更新，数据库自身的镜像功能也得到了很大的增强，运行的流畅度和易用性方面有了不小的进步，驱动的使用和创建也更加的高效快捷。最大的变动还是进行了空间信息的显示优化，能更加方便的在应用地图上进行坐标的标注和运算。强大的备份功能也保证了用户使用的过程会更加安心，同时支持的Office特性还支持用户的自行安装和使用。在信息的显示形式上也进行了不小的更新，增加了两个非常使用的显示区，一个是信息区，对表格和文字进行了分类处理，界面的显示更加清爽和具体。第二是仪表的信息控件，能在仪表信息区进行信息的显示，同时还能进行多个信息的比对，为用户的实际使用带来了很大的便捷。

3系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

3.1 可行性分析

（1）技术可行性

基于JavaWeb的网上水果商城系统依赖于成熟的Java EE技术栈，包括Servlet、JSP（JavaServer Pages）、JavaBean等核心技术，以及Spring、Hibernate等框架的支持。这些技术不仅拥有良好的社区支持和丰富的开发资源，而且能够确保系统的稳定性、可扩展性和安全性。此外，当前市场上存在大量适用于JavaWeb项目的开源工具和库，如数据库管理系统MySQL、前端框架Bootstrap等，进一步简化了开发流程。在服务器端，可以采用Apache Tomcat或Jetty等高性能服务器来部署应用，保证了高效的数据处理能力和响应速度。

（2）经济可行性

构建基于JavaWeb的网上水果商城系统的初期投入主要包括软件开发成本、硬件采购及维护费用、网络服务费用等。然而，考虑到Java平台的开放性，许多必要的开发工具和环境都是免费提供的，这显著降低了开发成本。同时，随着云计算服务的发展，企业可以选择租用云服务器而不是购买昂贵的物理服务器，从而减少硬件投资和维护开销。长期来看，电商平台通过降低运营成本（例如减少实体店面租金）、提高销售额和市场份额，能实现较好的经济效益。此外，电子商务模式还允许更精准的市场定位和营销策略，有助于提升客户满意度和忠诚度，增加重复购买率。因此，从经济角度分析是可行的。

（3）操作可行性

系统采用B/S架构，用户只需要通过浏览器即可访问系统，无需安装额外的软件。同时，系统的操作界面简洁明了，易于理解和使用，用户无需具备专业的计算机知识即可进行操作。因此，从操作角度分析是可行的。

3.2 系统功能性分析

按照网上水果商城系统的角色，主要包括普通用户模块、商家用户模块和管理员这三大功能模块，各模块功能内容如下：

1. 普通用户功能

1. 注册登录：新用户可以通过注册成为系统用户，注册后可以用账号密码登录。
2. 首页：首页界面是用户访问系统的入口页面，用户可以查看首页展示的轮播图，水果资讯、水果商城等信息。
3. 网站公告：用户可以查看系统发布的网站公告、关于我们、联系方式、网站介绍等信息。
4. 水果资讯：可以查看水果资讯列表中某个资讯的详细信息并可以进行点赞、收藏和发表评论操作。
5. 水果商城：可以查看水果信息列表中某种水果的详细信息并可以进行立即购买、收入购物车、点赞、收藏和发表评论操作。
6. 商城管理：可以管理自己的订单、地址、购物车等。查看和管理自己的购买记录及订单状态；添加感兴趣的商品以便日后购买；管理和编辑配送地址。
7. 我的：用可以修改“我的账号”中的个人信息和登录密码，可以查看和管理“个人中心”中的个人中心、配送列表、收藏、评论管理等，点击“退出”即可退出系统的登录。

1. 商户用户功能

1. 登录：商家可以通过在后台输入正确的账号和密码进行登录。
2. 个人信息：可以修改个人昵称、头像等信息。
3. 修改密码：可以修改登录密码，修改后可以用新密码登录系统。
4. 商城管理：包含了水果商城、分类列表、订单列表、订单配送等功能列表。可以查看水果商城列表中某水果的详情，可以对水果商城进行增删改查操作；组织和管理商品分类，帮助顾客更容易地找到他们需要的产品；查看所有来自客户的订单及其状态；处理和跟踪订单的发货情况。
5. 退出：管理员点击“退出”即可退出系统登录。

1. 管理员功能

1. 登录：管理员可以通过在后台输入正确的账号和密码进行登录。
2. 主页：管理员可以查看后台首页展示的商品销售统计图。
3. 公共管理：包含了录播图和网站公共管理。设置网站首页上的轮播广告，促进特定商品或活动；在网站公告界面，管理员对网站公告进行管控。管理员可以对网站公告信息进行增删改查操作。
4. 用户管理：管理员可以查看系统用户（管理员/商家用户/普通用户）列表中某一用户的详情，可以对用户信息进行增删改查操作。
5. 资讯管理：管理员可以查看水果资讯列表中某个资讯的详情和评论信息，可以对水果资讯、资讯分类信息进行增删改查操作。

1. 商城管理：包含了水果商城、分类列表、订单列表、订单配送等功能列表。可以查看水果商城列表中某水果的详情，可以对水果商城进行增删改查操作；组织和管理商品分类，帮助顾客更容易地找到他们需要的产品；查看所有来自客户的订单及其状态；处理和跟踪订单的发货情况。

1. 个人信息：管理员可以修改个人昵称、头像等信息。
2. 修改密码：管理员可以修改登录密码，修改后可以用新密码登录系统。
3. 退出：管理员点击“退出”即可退出系统登录。

3.3.非功能性分析

网上水果商城系统的系统的非功能性需求比如系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1网上水果商城系统系统非功能需求表

安全性	主要指网上水果商城系统系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指网上水果商城系统系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响网上水果商城系统系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着网上水果商城系统系统的页面展示内容进行操作，就可以了。
可维护性	网上水果商城系统系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

3.4 系统用例分析

通过3.2功能的分析，得出了本系统的用例图：

普通用户用例图如下图3-1所示。

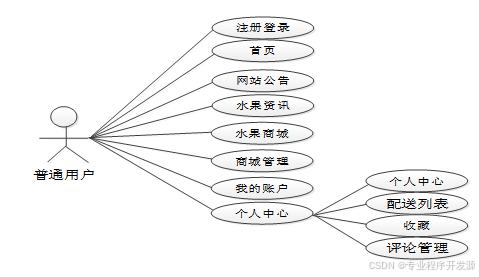

图3-1 普通用户用例图

商家用户用例图如下图3-2所示。

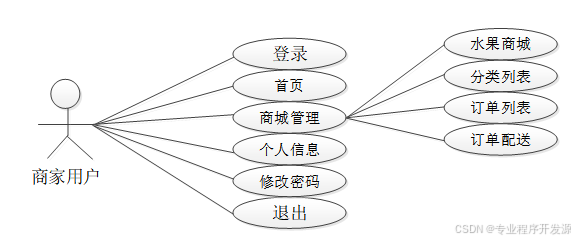

图3-2 商家用户用例图

管理员用例图如下图3-3所示。

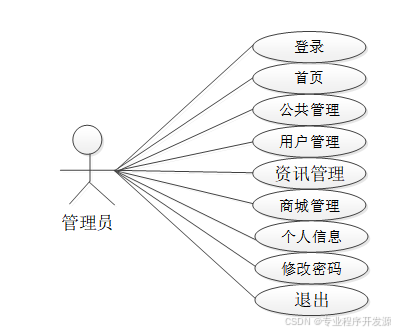

图3-3 管理员用例图

3.5系统流程分析

系统流程是用一些特定的符合和线条来进行演示用户在使用系统时的过程，在进行系统分析的时候，业务流程可以帮助开发人员更好的理解业务，发现错误，完善系统。

3.5.1 用户登录流程

用户通过登录才能访问系统及权限以内的功能，对此将实现各种应用及管理等功能，用户登录流程图如下图3-4所示。

图3-4  用户登录流程图

3.5.2 数据删除流程

如果系统里面存在一些没有用的数据，相关的管理人员还可以对这些数据进行删除，数据删除时流程图如下图3-5所示。

图3-5 数据删除流程图

4 系统总体设计

本章主要讨论的内容包括网上水果商城系统系统的架构设计、功能模块设计、数据库系统设计。

4.1 系统架构设计

本网上水果商城系统系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图4-1系统系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的MySQL数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

4.2 系统功能模块设计

4.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本网上水果商城系统中的用例。那么接下来就要开始对系统的主要功能和数据库开始进行设计。网上水果商城系统根据前面章节的需求分析得出，其总体设计模块图如图4-2所示。

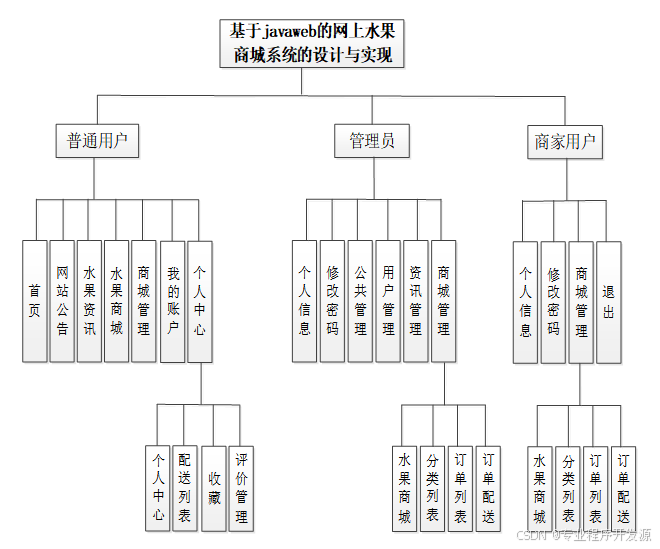

图4-2 系统功能模块图

4.2.2用户管理模块设计

用户管理模块是系统中一个重要的功能模块，它涉及用户的注册、登录、个人信息管理等操作。在用户模块设计中，我们将定义用户数据的结构和属性，包括用户名、密码、邮箱等。同时，还需要实现用户注册、登录、修改密码等功能，并对用户输入进行验证和处理。用户管理模块的结构图如下图4-3：

图4-3用户管理模块结构图

4.2.3水果商城模块设计

水果商城模块是本系统中的重要功能之一。该模块的设计旨在提供对水果商城的发布、编辑、删除和查看等管理功能，以便及时、准确地向系统用户发布相关的水果商城。其模块功能结构，具体的结构图如下图4-4：

图4-4水果商城模块结构图

4.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1 数据库概念结构设计

下面是整个网上水果商城系统中主要的数据库表总E-R实体关系图。

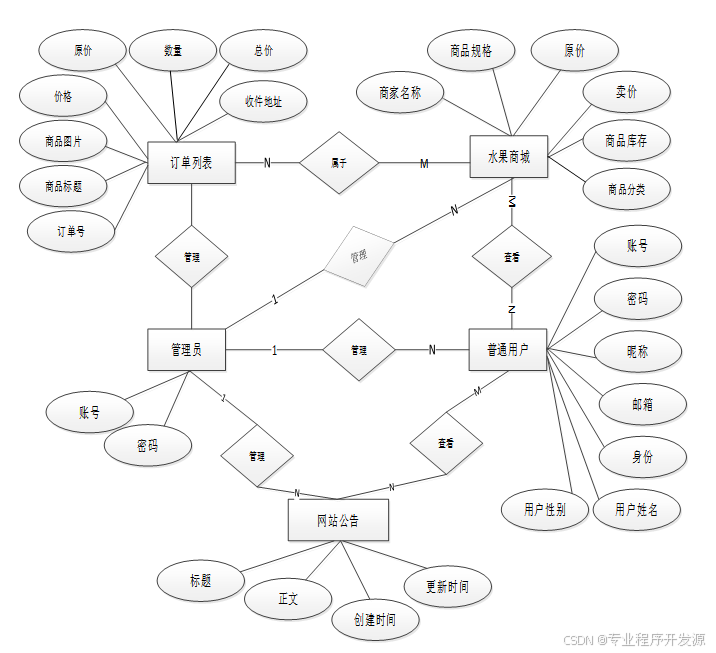

图4-6 系统总E-R关系图

4.3.2 数据库逻辑结构设计

通过上一小节中网上水果商城系统中总E-R关系图上得出一共需要创建很多个数据表。在此主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表address (收货地址：)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	address_id	int	10	0	N	Y		收货地址：
2	name	varchar	32	0	Y	N		姓名：
3	phone	varchar	13	0	Y	N		手机：
4	postcode	varchar	8	0	Y	N		邮编：
5	address	varchar	255	0	N	N		地址：
6	user_id	mediumint	8	0	N	N		用户ID：[0,8388607]用户获取其他与用户相关的数据
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	default	bit	1	0	N	N	0	默认判断

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	parent	varchar	64	0	Y	N		父级菜单
8	parent_sort	int	10	0	N	N	0	父级菜单排序
9	position	varchar	32	0	Y	N		位置：
10	mode	varchar	32	0	N	N	_blank	跳转方式：
11	add	tinyint	3	0	N	N	1	是否可增加：
12	del	tinyint	3	0	N	N	1	是否可删除：
13	set	tinyint	3	0	N	N	1	是否可修改：
14	get	tinyint	3	0	N	N	1	是否可查看：
15	field_add	text	65535	0	Y	N		添加字段：
16	field_set	text	65535	0	Y	N		修改字段：
17	field_get	text	65535	0	Y	N		查询字段：
18	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
19	table_nav	varchar	500	0	Y	N		跨表导航：
20	option	text	65535	0	Y	N		配置：
21	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
22	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表cart (购物车)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cart_id	int	10	0	N	Y		购物车ID：
2	title	varchar	64	0	Y	N		标题：
3	img	varchar	255	0	N	N	0	图片：
4	user_id	int	10	0	N	N	0	用户ID：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	state	int	10	0	N	N	0	状态：使用中，已失效
8	price	double	9	2	N	N	0.00	单价：
9	price_ago	double	9	2	N	N	0.00	原价：
10	price_count	double	11	2	N	N	0.00	总价：
11	num	int	10	0	N	N	1	数量：
12	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
13	type	varchar	64	0	N	N	未分类	商品分类：
14	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述

表code_token

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	code_token_id	int	10	0	N	Y
2	token	varchar	255	0	Y	N
3	code	varchar	255	0	Y	N		验证码
4	expire_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	失效时间
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表fruit_mall (水果商城)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	fruit_mall_id	int	10	0	N	Y		水果商城ID
2	merchant_users	int	10	0	Y	N	0	商家用户
3	merchant_name	varchar	64	0	Y	N		商家名称
4	product_specifications	text	65535	0	Y	N		商品规格
5	hits	int	10	0	N	N	0	点击数
6	collect_len	int	10	0	N	N	0	收藏数
7	comment_len	int	10	0	N	N	0	评论数
8	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
9	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
10	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
11	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
12	cart_price	double	8	2	N	N	0.00	卖价：[1]
13	cart_inventory	int	10	0	N	N	0	商品库存
14	cart_type	varchar	64	0	N	N	未分类	商品分类：
15	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
16	cart_img_1	text	65535	0	Y	N		主图1：
17	cart_img_2	text	65535	0	Y	N		主图2：
18	cart_img_3	text	65535	0	Y	N		主图3：
19	cart_img_4	text	65535	0	Y	N		主图4：
20	cart_img_5	text	65535	0	Y	N		主图5：
21	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
22	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表goods (商品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_id	mediumint	8	0	N	Y		产品id：[0,8388607]
2	title	varchar	125	0	Y	N		标题：[0,125]用于产品和html的<title>标签中
3	img	text	65535	0	Y	N		封面图：用于显示于产品列表页
4	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
5	price_ago	double	8	2	N	N	0.00	原价：[1]
6	price	double	8	2	N	N	0.00	卖价：[1]
7	sales	int	10	0	N	N	0	销量：[0,1000000000]
8	inventory	int	10	0	N	N	0	商品库存
9	type	varchar	64	0	N	N		商品分类：
10	hits	int	10	0	N	N	0	点击量：[0,1000000000]访问这篇产品的人次
11	content	longtext	2147483647	0	Y	N		正文：产品的主体内容
12	img_1	text	65535	0	Y	N		主图1：
13	img_2	text	65535	0	Y	N		主图2：
14	img_3	text	65535	0	Y	N		主图3：
15	img_4	text	65535	0	Y	N		主图4：
16	img_5	text	65535	0	Y	N		主图5：
17	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
19	customize_field	text	65535	0	Y	N		自定义字段
20	source_table	varchar	255	0	Y	N		来源表：
21	source_field	varchar	255	0	Y	N		来源字段：
22	source_id	int	10	0	N	N	0	来源ID：
23	user_id	int	10	0	Y	N	0	添加人

表goods_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	int	10	0	N	Y		商品分类ID：
2	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
3	name	varchar	255	0	Y	N		商品名称：
4	desc	varchar	255	0	Y	N		描述：
5	icon	varchar	255	0	Y	N		图标：
6	source_table	varchar	255	0	Y	N		来源表：
7	source_field	varchar	255	0	Y	N		来源字段：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表logistics_delivery (物流配送)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_delivery_id	int	10	0	N	Y		物流配送ID
2	order_number	varchar	64	0	Y	N		订单号
3	product_name	varchar	64	0	Y	N		商品名称
4	purchase_quantity	varchar	64	0	Y	N		购买数量
5	total_transaction_amount	double	11	2	Y	N	0.00	交易总额
6	the_date_of_issuance	date	10	0	Y	N		发货日期
7	delivery_number	varchar	30	0	Y	N		配送订单
8	ordinary_users	int	10	0	Y	N	0	普通用户
9	shipping_address	varchar	64	0	Y	N		收货地址
10	delivery_status	varchar	64	0	Y	N		配送状态
11	signing_status	varchar	64	0	Y	N		签收状态
12	recommend	int	10	0	N	N	0	智能推荐
13	contact_name	varchar	255	0	Y	N		联系人名字
14	merchant_id	int	10	0	Y	N		商家id
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表merchant_users (商家用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	merchant_users_id	int	10	0	N	Y		商家用户ID
2	merchant_name	varchar	64	0	Y	N		商家名称
3	merchant_gender	varchar	64	0	Y	N		商家性别
4	contact_number	varchar	16	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order (订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	255	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送
25	vip_discount	double	11	2	Y	N	0.00	折扣

表ordinary_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	ordinary_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	contact_information	varchar	16	0	Y	N		联系方式
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表schedule (日程管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	schedule_id	smallint	5	0	N	Y		日程ID：[0,32767]
2	content	varchar	255	0	Y	N		日程内容
3	scheduled_time	datetime	19	0	Y	N		计划时间
4	user_id	int	10	0	N	N		用户id
5	create_time	datetime	19	0	Y	N		创建时间
6	update_time	datetime	19	0	Y	N		更新时间

表score (评分)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	score_id	int	10	0	N	Y		评分ID：
2	user_id	int	10	0	N	N	0	评分人：
3	nickname	varchar	64	0	Y	N		昵称：
4	score_num	double	5	2	N	N	0.00	评分：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	source_table	varchar	255	0	Y	N		来源表：
8	source_field	varchar	255	0	Y	N		来源字段：
9	source_id	int	10	0	N	N	0	来源ID：

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	int	10	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

5 系统详细设计与实现

5.1前台用户功能模块（普通用户）

5.1.1 用户注册界面

用户点击首页右上角“注册”按钮进入注册页面填写账号、密码、确认密码、昵称、邮箱、身份等信息后点击“注册”按钮，系统会对输入的信息进行验证，验证通过后即可完成注册。其界面展示如下图5-1所示。

图5-1 用户注册界面图

注册的代码如下：

   @PostMapping("register")

    public Map<String, Object> signUp(HttpServletRequest request) throws IOException {

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = service.readBody(request.getReader());

        query.put("username",String.valueOf(map.get("username")));

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

5.1.2 用户登录界面

用户注册后可以通过自己的账户名和密码进行登录的，点击首页左上角的“你好，请登录”进入页面输入完整的自己的账户名和密码信息并点击“登录”按钮后，系统会对输入的信息进行验证，验证通过后即可完成登录，其界面如下图5-2所示。

图5-2用户登录界面图

登录的代码如下：

@PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        QueryWrapper wrapper = new QueryWrapper<User>();

        Map<String, String> map = new HashMap<>();

5.1.3前台首页界面

首页界面是用户访问系统的入口页面，用户可以查看首页展示的轮播图，水果资讯、水果商城等信息。可以查看水果资讯列表中某个资讯的详细信息并可以进行点赞、收藏和发表评论操作。可以查看水果商城列表中某本书籍的详细信息并可以进行借书、点赞、收藏和发表评论操作。其主界面展示如下图5-3所示。

图5-3 前台首页界面图

5.1.4 水果资讯界面

用户可以查看水果资讯列表中某个资讯的详情并可以进行点赞、收藏和评论等。其界面如下图5-4所示。

图5-4 水果资讯界面图

5.1.5 网站公告界面

用户可以查看系统发布的网站公告、关于我们、联系方式、网站介绍信息。点击网站公告进入页面可以查看该公告的详细信息。其界面如图5-5所示。

图5-5网站公告界面图

5.1.6水果商城界面

用户点击我的头像下方的“个人中心”进入页面可以查看和管理个人中心中的个人首页、借阅信息、归还信息和收藏。点击“借阅信息”进入页面可以查看列表中某个订单的详情并可以完成在线支付和提交还书信息，可以查询和重置借阅信息；可以查询、重置和新增归还信息；可以查看或删除收藏列表信息。其界面如下图5-6所示：

图5-6水果商城界面图

5.1.7个人中心界面

用户点击我的头像下方的“个人中心”进入页面可以查看和管理个人中心中的个人首页、借阅信息、归还信息和收藏。点击“借阅信息”进入页面可以查看列表中某个订单的详情并可以完成在线支付和提交还书信息，可以查询和重置借阅信息；可以查询、重置和新增归还信息；可以查看或删除收藏列表信息。其界面如下图5-7所示：

图5-7个人中心界面图

5.2后台用户功能模块（管理员和商家用户）

5.2.1公共管理界面

公共管理包含了轮播图和网站公告。网站公告管理界面，管理员对网站公告进行管控。管理员可以网站公告信息进行增删改查操作。管理员对轮播图进行管控。管理员可以轮播图信息进行增删改查操作。其界面如下图5-8所示。

图5-7网站公告管理界面图

上传文件的代码如下：

 @PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam(value = "file",required=false) MultipartFile file,HttpServletRequest request) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            //判断有没路径，没有则创建

            String filePath = request.getSession().getServletContext().getRealPath("\\") +"upload\\";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            int lastIndexOf = fileName.lastIndexOf(".");

            String suffix = fileName.substring(lastIndexOf);

            fileName = IdWorker.getId()+suffix;

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

}

5.2.2用户管理界面

管理员可以查看系统用户（管理员/商家用户/普通用户）列表中某一用户的详情，可以对用户信息进行查询、重置、新增和删除操作。其界面如下图5-9所示。

图5-9用户管理界面图

新增的代码如下：

     @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

    @Transactional

    public Map<String, Object> addMap(Map<String,Object> map){

        service.insert(map);

        return success(1);

    }

删除的代码如下：

  @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

5.2.4资讯管理界面

管理员可以查看资讯管理列表中某个资讯的详情和评论信息，可以查看资讯分类列表中某一分类的详情，可以对水果资讯、资讯分类信息进行查询、重置、新增和删除操作。其界面如下图5-10所示。

图5-10资讯管理界面图

5.2.5水果商城管理界面

水果商城管理：包含了水果商城、分类列表、订单列表、订单配送等功能列表。管理员和商家用户可以查看水果商城列表中某水果的详情，可以对水果商城进行增删改查操作；组织和管理商品分类，帮助顾客更容易地找到他们需要的产品；查看所有来自客户的订单及其状态；处理和跟踪订单的发货情况。其界面如下图5-11所示。

图5-11水果商城界面图

6系统测试

6.1 测试目的

无论什么样的系统，测试都至关重要，通过测试可以检查出潜藏的缺陷，从而确保系统的性能和稳定性，避免Bug的出现，并确保系统的功能和性价比达到预期的要求。

6.2测试用例

系统测试包括：用户登录功能测试、网站公告查看功能、轮播图信息添加功能、密码修改功能测试，如表6-1、6-2、6-3、6-4所示：

用户登录功能测试：

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

网站公告查看功能测试：

表6-2 网站公告查看功能测试表

用例名称	网站公告查看
目的	测试网站公告查看功能
前提	普通用户登录
测试流程	点击网站公告
预期结果	可以查看到所有网站公告
实际结果	实际结果与预期结果一致

轮播图信息添加界面测试：

表6-3 轮播图信息添加界面测试表

用例名称	轮播图信息添加测试用例
目的	测试轮播图信息添加功能
前提	管理员用户正常登录情况下
测试流程	1）管理员点击公共管理下方的“轮播图”，然后点击“新增”进入页面填写标题和上传轮播图图片。 2）填写完成后点击“提交”。
预期结果	提交以后，页面首页会显示新的轮播图信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表6-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试普通用户密码修改功能
前提	普通用户正常登录情况下
测试流程	1）点击我的头像下拉菜单“我的账户”进入页面点击修改密码。 2）修改后点击提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

6.3 测试结果

通过编写网上水果商城系统系统的测试用例，已经检测完毕用户登录功能测试、网站公告查看功能、轮播图信息添加功能、密码修改功能测试，通过这四大模块的测试为网上水果商城系统系统的后期推广运营提供了强力的技术支撑。

7 总结

基于JavaWeb网上水果商城系统开发之前，需要先对用户的具体需求进行分析。包括系统的可行性分析、功能需求分析以及其他需求等。在可行性分析过程中，对系统实现的技术性、经济性等方面进行了分析。总体上证明了系统实施的可行性。

本文总结了网上水果商城系统开发背景与意义，然后阐述了系统的具体业务需求，并根据系统需求对系统结构以及功能模块等进行了详细地设计，将整个系统划分为多个不同的功能模块。在分析系统功能需求时，对整个系统的总体架构以及功能模块等进行了分析，并选择合适的系统开发技术完成了对各个模块的开发工作。系统开发完成之后进行了部署，同时进行了系统的测试过程，通过测试证明了系统在功能以及性能等方面都达到了预期的要求，具有较高的稳定性与可靠性。
