🚀 S32K3 Full Performance Mode 电源揭秘：1.5V 到 1.1V 的“最后一公里”

在 Full Performance (RUN) Mode 下，S32K3 就像进入了“全马拉松冲刺”状态，性能全开，功耗也跟着拉高。这个时候，电源系统的设计显得尤为关键。

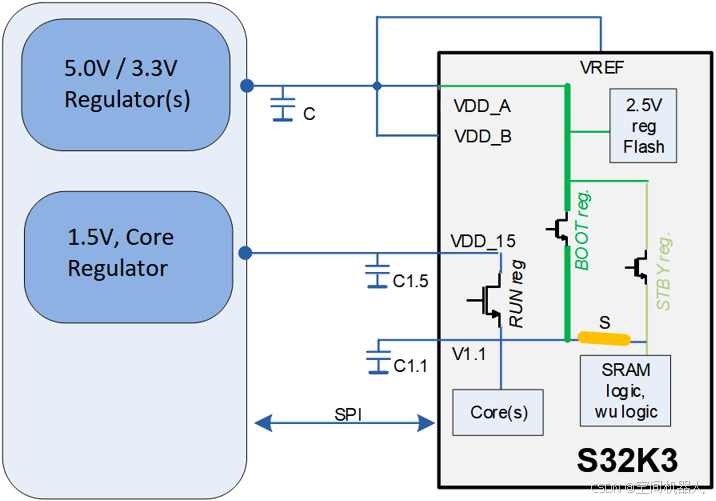

🎯 核心供电路径

• 系统会用一个 1.5V 输入电源，通过内部的 Last Mile Regulator（FPM） 把它稳稳地转换成 1.1V，专门喂给 MCU 核心。

• 这个 1.5V 电源可以有两种来源：

  1. 来自外部 PMIC（常见于汽车电子平台）
  2. 由外部 BJT（三极管） 在 S32K3xx PMC 控制下生成

这样设计的好处是灵活——既能兼容已有的 PMIC 方案，也能配合简化的分立元件方案。

⚡ I/O 与模拟电路的供电分区

S32K3 的高压供电域分成两路：

1. VDD_HV_A

   • 供电对象：模拟电路（Analog circuitry）、GPIO、以及用于 Flash 的 2.5V Regulator
   • 这部分保证了 ADC、比较器等模拟模块的精度和 Flash 读写的稳定性。

2. VDD_HV_B

   • 供电对象：特定 GPIO
   • 独立的供电域有助于隔离噪声，提升 EMC 性能，在汽车环境尤其重要。

🔥 工程师小结

很多初学者看到 S32K3 的电源架构会有点懵，其实抓住三条就好：

1. 核心供电 → 1.5V 经 FPM 变 1.1V（内部稳压，性能模式全开）。
2. 模拟 & Flash 供电 → VDD_HV_A 负责，稳压到 2.5V 用于 Flash。
3. 特定 GPIO 供电 → VDD_HV_B 独立控制，利于隔离噪声。

用一句话总结：

FPM 是冲刺跑的“最后一公里加速器”，VDD_HV_A 和 VDD_HV_B 则是赛道的不同分区，各司其职，保证性能和稳定性两不误。
