NTC（负温度系数）热敏电阻是一种电阻值随温度升高而降低的半导体器件，其灵敏度高、响应速度快、体积小巧且成本较低，广泛应用于温度监测与控制领域。

一、NTC测温应用场景

1. 智能家居环境调控
NTC温度传感器是智能空调系统的核心组件，可实时采集室内温度数据。例如，当传感器检测到客厅温度高于预设值（如26℃）时，将信号传输至空调主控芯片，自动调节制冷功率；温度达标后则减小功率以维持稳定。用户可通过手机APP远程监控温度，实现节能与舒适性的平衡。类似原理也应用于智能冰箱、热水器等设备，保障家居环境智能化。

2. 冷链物流温度监控
在生鲜食品、药品运输中，NTC传感器可实时监测车厢温度。若温度超出预设阈值（如生鲜运输高于8℃），系统立即触发报警，提醒司机或管理人员及时处理。例如，某生鲜电商因制冷故障导致车厢温度上升，NTC传感器在9℃时发出警报，避免了草莓变质，挽回了经济损失。这种实时监测显著提升了冷链物流的可靠性。

3.消费电子产品温度管理
手机、平板等设备中，NTC用于防止过热。当设备内部温度异常升高时，传感器阻值降低，触发保护机制（如降低处理器频率或关闭高功耗模块），避免硬件损坏。其小体积和低功耗特性完美适配移动设备需求。

4. 工业设备过热保护
电动机、开关电源等工业设备中，NTC可嵌入绕组旁监测温度。若设备过载或故障导致温度骤升，传感器阻值急剧减小，触发继电器切断电源，防止设备损坏。例如，电动机过热保护电路中，三极管导通后继电器动作，实现快速断电。

二、NTC测温电路设计

NTC测温电路的核心是通过分压原理将电阻变化转化为电压信号，供微控制器（MCU）采集。以下是典型设计要点：

1. 基础分压电路
最常用的电路由NTC（RT1）与固定电阻（R1）组成分压网络，再通过运算放大器放大合适倍数，输出电压接入MCU的ADC端口。例如，当NTC阻值随温度降低时，分压点电压升高，MCU通过ADC值计算阻值，进而查表获取温度。

2. 恒温控制电路
简易恒温控制仅需继电器、NTC和负载（如电机）。电源正极接继电器，负极经NTC接地。初始时NTC阻值高，继电器断开；温度升高导致阻值降低，继电器闭合，负载全功率工作。温度下降后，继电器断开，形成循环控制，适用于低成本场景。

3. 软件设计要点

非线性补偿：NTC阻值与温度呈指数关系，需通过查表或公式（如Steinhart-Hart方程）将ADC值转换为温度。

校准：使用标准温度源校准电路，消除元件误差。例如，在25℃和50℃点调整电位器，压缩非线性误差。

滤波算法：软件中采用滑动平均或卡尔曼滤波，抑制噪声干扰。

三、设计注意事项

• 选型：根据测温范围选择NTC标称阻值（如25℃时10kΩ）和B值（材料常数），高温场景需考量老化特性。

• 电源稳定性：分压电路电源需与MCU参考电压一致，避免电压波动导致ADC误差。

• 响应速度：NTC响应时间常数（如<85秒）影响动态监测能力，需根据应用场景选择封装形式。

四、NTC使用实例及电路分析

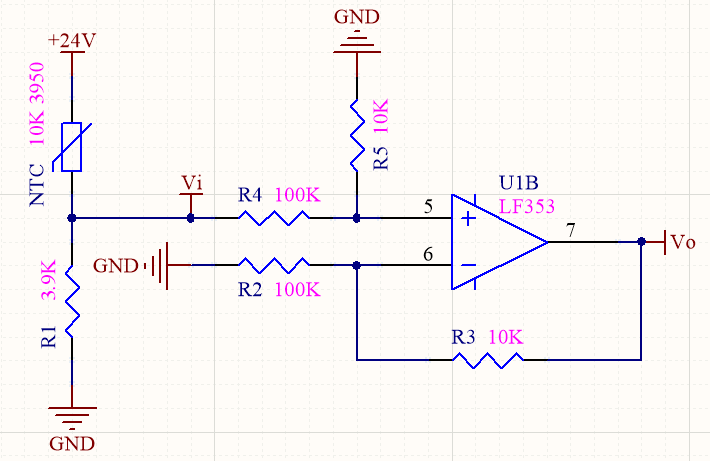

1. 电路图

2. 计算公式

分析电路图左侧，Vi=24*3.9/（ntc+3.9）

分析电路图右侧，Vo=Vi/10

此部分的作用是把电压调整到MCU能采样的一个电压范围，一般为3.3V以下；

Vo=9.36/（ntc+3.9）

3. 选取常用NTC，已25℃为10KΩ，B值为3950为例

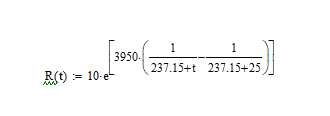

结合规格书阻值和温度的关系公式

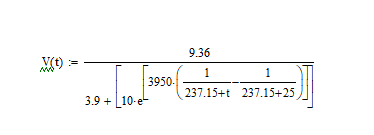

得出电压和温度关系为

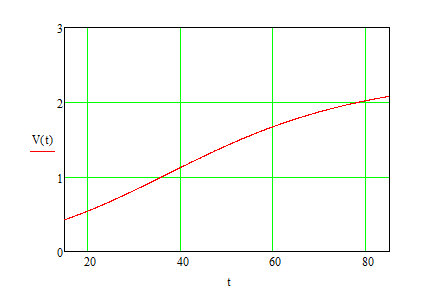

画出电压温度曲线如下图

结合上图，电压和温度曲线近似为一条有着正比例的一次函数，y=kx+b

不同温度下的阻值计算

可以显示温度或者设定温度保护阈值。
