系统总体方案

1 设计目标

• 全链条可追溯：温湿度 & 位置全程记录，异常可回放定位

• 在途可视化：本地 TFT 实时显示 + 微信小程序

• 智能告警：阈值越界→ 语音播报 + 云端推送

• 云端管理：数据入库、规则判断、轨迹回放、接口开放

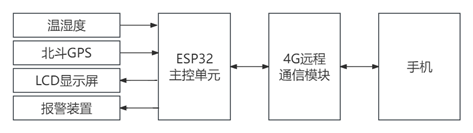

2 系统架构

• 终端侧：ESP32-WROOM-32（FreeRTOS 调度）

  • AHT10（温湿度，I²C）

  • HT1818Z3G5L（GPS/北斗，UART）

  • CT511-B 4G（MQTT 上报/下发）

  • ST7789 TFT（SPI 实时显示）

  • JQ6500（语音播报/本地告警）

• 云端：Flask + MySQL + MQTT Broker（规则引擎 / REST API）

• 用户端：微信小程序（实时/历史/轨迹）+ Web（报表与可视化）

硬件设计

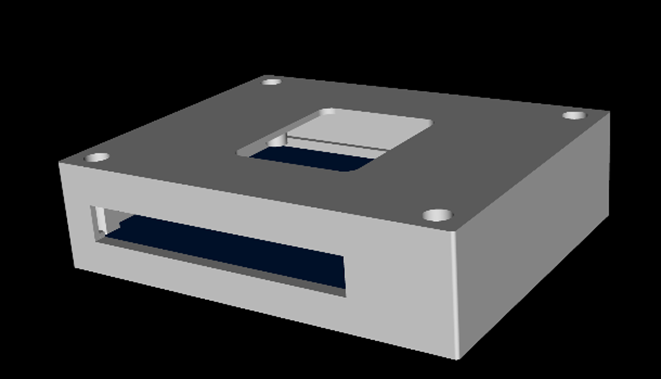

结构与外壳

• 外壳 3D 打印（PLA），四角螺柱固定，侧面开窗便于布线与维护；整机抗振固连，便携式上盖窗口兼容显示与指示灯。

软件设计

软件系统包括 嵌入式端、后端服务器端与前端平台 三部分，功能各自独立又协同工作。

嵌入式端（ESP32）

• 周期性采集温湿度与GPS信息；

• 对数据进行简单滤波与封装处理；

• 通过 4G 模块（MQTT 协议）上传到服务器；

• 实现断线重连与数据缓存机制；

• 本地 TFT 屏显示关键参数与运行状态；

• 触发语音/蜂鸣器告警。

后端服务器（Flask + MySQL）

• 接收来自终端的 MQTT 数据；

• 将数据写入数据库（MySQL）；

• 根据设定阈值判断是否触发报警；

• 通过 API 向前端提供实时与历史数据；

• 管理设备状态与连接信息。

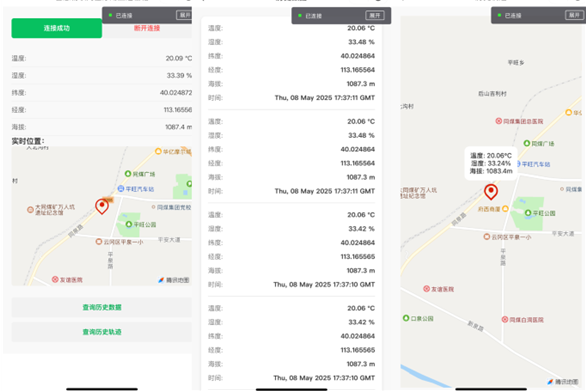

小程序设计

• 微信小程序：实现移动端查看、历史数据、历史轨迹

• UI界面：简洁直观，响应迅速。

  ---

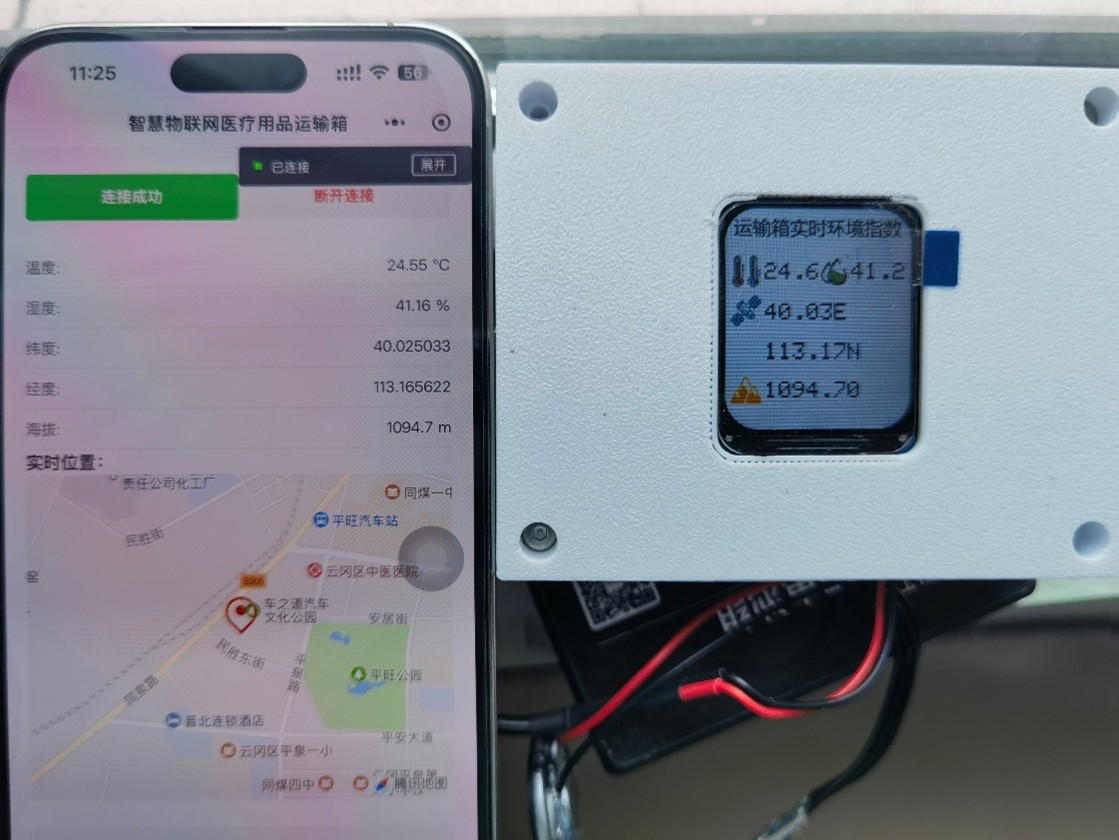

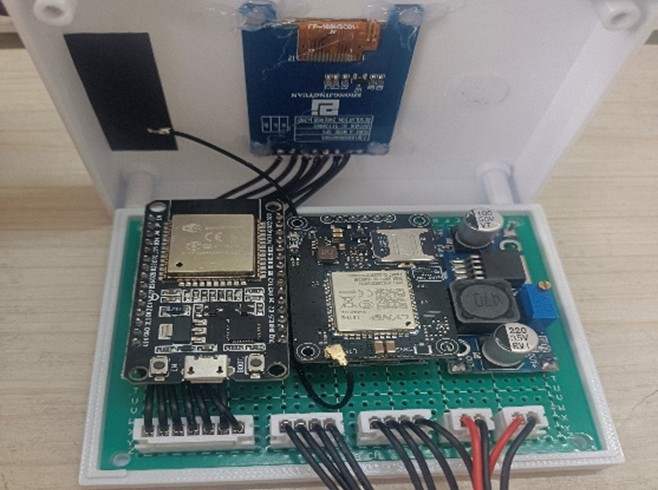

  实物图展示
